उत्पाद विवरण:
|
| रेंज अनुपात: | 20:1 | सटीकता ग्रेड: | पाइप प्रकार: 0.5 ग्रेड, 1.0 ग्रेड; |
|---|---|---|---|
| सामान्य रबर अस्तर: | -20~+60°C | उच्च तापमान रबर अस्तर: | -20~+90°C |
| PTFE अस्तर: | -30~+100°C | उच्च तापमान टेट्राफ्लोरो अस्तर: | -20~+180°C |
| प्रवाह दर सीमा: | 0.1－10m / s | बिजली की आपूर्ति: | 220VAC या 24VDC |
| हाई लाइट: | एनवाईएलडी इलेक्ट्रोमैग्नेटिक फ्लो मीटर,इंटेलिजेंट इलेक्ट्रोमैग्नेटिक फ्लो मीटर 10 एम / एस,इंटेलिजेंट इलेक्ट्रोमैग्नेटिक फील्ड मीटर 20 एमए |
||

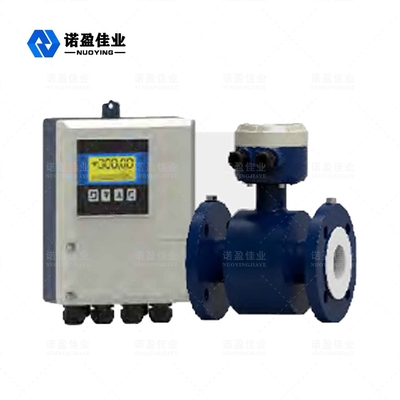

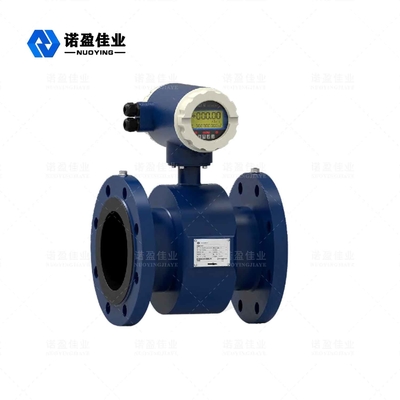

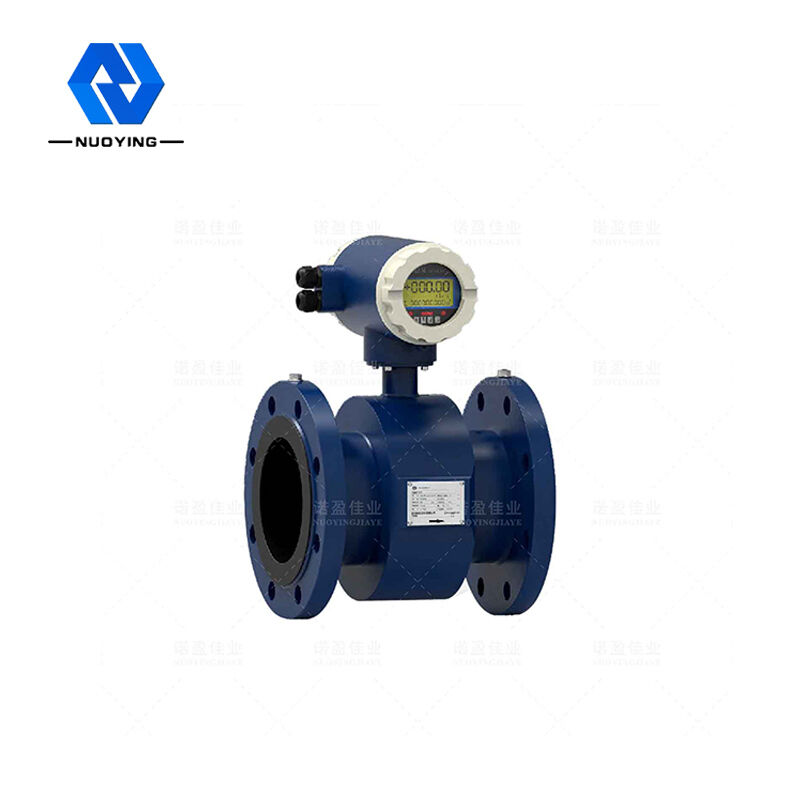

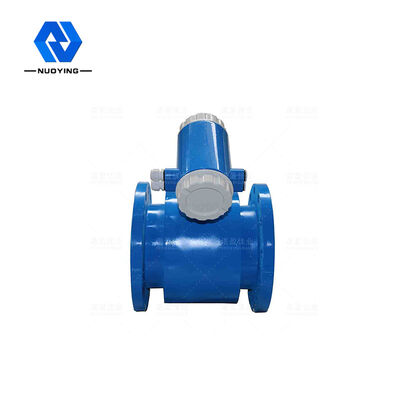

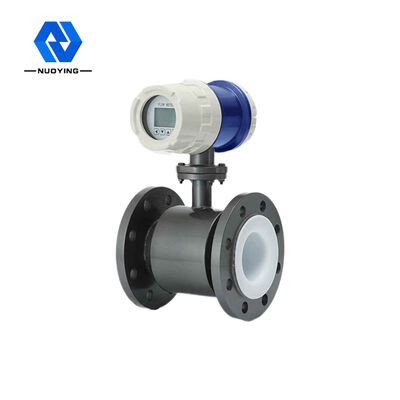

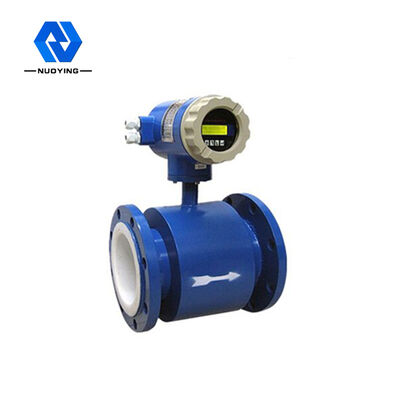

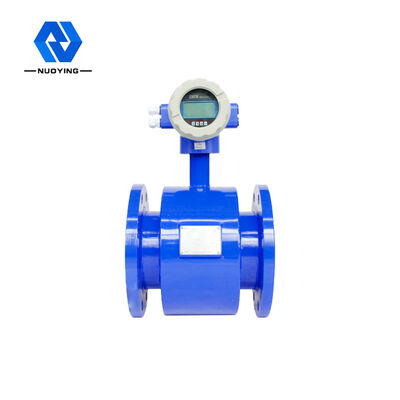

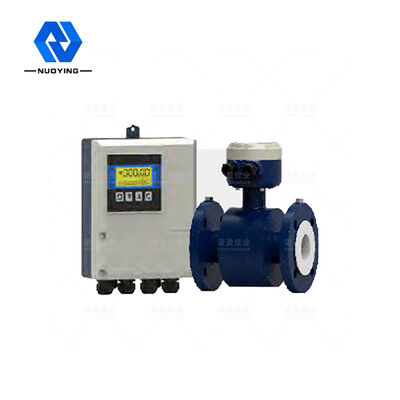

NYLD 4-20mA इंटेलिजेंट इलेक्ट्रोमैग्नेटिक फ्लो मीटर 0.1-10m / S उच्च परिशुद्धता
NYLD इंटेलिजेंट इलेट्रोमैग्नेटिक फ्लोमीटर
NYLD बुद्धिमान प्रकार के विद्युत चुम्बकीय प्रवाहमापी में एक सेंसर और एक कनवर्टर होता है।यह फैराडे के विद्युत चुम्बकीय प्रेरण के नियम पर आधारित है, जिसका उपयोग 5μs/cm से अधिक चालकता वाले प्रवाहकीय तरल के आयतन प्रवाह को मापने के लिए किया जाता है।यह प्रवाहकीय माध्यम के आयतन प्रवाह को मापने के लिए एक आगमनात्मक मीटर है।सामान्य प्रवाहकीय तरल के आयतन प्रवाह को मापने के अलावा, इसका उपयोग मजबूत संक्षारक तरल पदार्थ जैसे मजबूत एसिड और क्षार और समान तरल-ठोस दो-चरण निलंबन तरल जैसे घोल, लुगदी और पेपर पल्प के आयतन प्रवाह को मापने के लिए भी किया जा सकता है। .यह व्यापक रूप से पेट्रोलियम, रसायन, धातु विज्ञान, कपड़ा, पेपरमेकिंग, पर्यावरण संरक्षण, खाद्य और अन्य औद्योगिक क्षेत्रों और नगरपालिका प्रबंधन, जल संरक्षण निर्माण, नदियों और अन्य क्षेत्रों के प्रवाह माप के लिए उपयोग किया जाता है।
NYLD इंटेलिजेंट इलेट्रोमैग्नेटिक फ्लोमीटर तकनीकी मापदंडों
|
मानक नाममात्र व्यास (मिमी) (विशेष विनिर्देशों को अनुकूलित किया जा सकता है) |

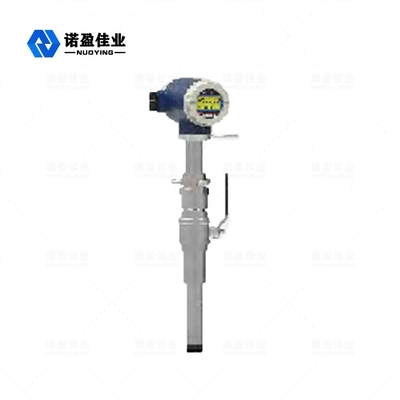

जेबी/टी 9248-2015 पाइप प्रकार PTFE अस्तर: DN10 ~ DN600;पाइप प्रकार रबर अस्तर स्याही: डीएन 40 ~ डीएन 2200 प्लग-इन प्रकार: DN150 ~ DN3000 |
| प्रवाह की दिशा | सकारात्मक और नकारात्मक |
| रेंज अनुपात | 20:1 |
| दोहराव त्रुटि | मापा मूल्य का ±0.1% |
| शुद्धता ग्रेड |
पाइप प्रकार: 0.5 ग्रेड, 1.0 ग्रेड; प्लग-इन: 1.5 ग्रेड, 2.0 ग्रेड |
| मापा मध्यम तापमान |
सामान्य रबर लाइनिंग: -20~+60°C उच्च तापमान रबर अस्तर: -20 ~ + 90 डिग्री सेल्सियस पीटीएफई अस्तर: -30 ~ + 100 डिग्री सेल्सियस उच्च तापमान टेट्राफ्लोरो अस्तर: -20 ~ + 180 डिग्री सेल्सियस |
|
रेटेड ऑपरेटिंग दबाव (उच्च दबाव अनुकूलित किया जा सकता है)
|
डीएन 10 (डीएन 150: 1.6 एमपीए) डीएन200－डीएन350:≤1.0एमपीए डीएन400－डीएन1000:≤0.6एमपीए डीएन450－डीएन2200:≤0.25एमपीए |
| प्रवाह दर सीमा | 0.1－10m / s |
| चालकता रेंज | मापा द्रव की चालकता ≥5μs/cm . है |
| सिग्नल आउटपुट | 4-20mA (लोड प्रतिरोध 0 ~ 750Ώ), नाड़ी / आवृत्ति, नियंत्रण स्तर |
| संचार आउटपुट |
रु 485 संचार मोडबस प्रोटोकॉल, एचएआरटी संचार इंटरफ़ेस |
| बिजली की आपूर्ति | 220VAC या 24VDC |
|
आवश्यक सीधे पाइप की लंबाई |
अपस्ट्रीम 5DN डाउनस्ट्रीम 2DN |
| संपर्क मोड | प्रवाहमापी और पाइप निकला हुआ किनारा कनेक्शन का उपयोग करते हैं, और निकला हुआ किनारा राष्ट्रीय मानक को पूरा करता है: GB / T9115.1-200 |
| धमाका प्रूफ ग्रेड | ExdllСT6 |
| संरक्षण ग्रेड | IP65, इसे IP68 तक अनुकूलित किया जा सकता है |
| परिवेश का तापमान | －25～＋60℃ |
| परिवेश आर्द्रता | 5%～95% |
| कुल बिजली की खपत | 20W से कम |
NYLD इंटेलिजेंट इलेट्रोमैग्नेटिक फ्लोमीटर ऑपरेटिंग सिद्धांत
फैराडे इलेक्ट्रोमैग्नेटिक इंडक्शन के सिद्धांत के अनुसार, मापने वाले पाइप की धुरी और बल की चुंबकीय रेखा के लंबवत पाइप की दीवार पर इलेक्ट्रोड का पता लगाने की एक जोड़ी लगाई जाती है। जब प्रवाहकीय तरल मापने वाले पाइप की धुरी के साथ चलता है, तो प्रवाहकीय तरल कट जाता है एक प्रेरित क्षमता उत्पन्न करने के लिए बल की चुंबकीय रेखा। प्रेरित क्षमता का पता दो पता लगाने वाले इलेक्ट्रोड द्वारा लगाया जाता है और मूल्य प्रवाह दर के समानुपाती होता है। मूल्य है:
ई = केबीवीडी कहा पे: ई-प्रेरित क्षमता;
चुंबकीय क्षेत्र वितरण और अक्षीय लंबाई से संबंधित K-कारक;
बी-चुंबकीय प्रेरण तीव्रता;
वी-प्रवाहकीय तरल औसत प्रवाह दर;
डी-इलेक्ट्रोड रिक्ति;(पाइप के भीतरी व्यास को मापें)
सेंसर प्रेरित क्षमता आसानी से कनवर्टर को एक प्रवाह संकेत प्रसारित करता है। डिजिटल प्रसंस्करण की एक श्रृंखला के बाद जैसे कि प्रवर्धन और रूपांतरण फ़िल्टरिंग, तात्कालिक प्रवाह दर और संचित प्रवाह दर डॉट मैट्रिक्स लिक्विड क्रिस्टल द्वारा बैकलाइट के साथ प्रदर्शित किए जाते हैं। कनवर्टर है 4 -20mA आउटपुट, अलार्म आउटपुट और फ़्रीक्वेंसी आउटपुट, और इसमें RS-485 संचार इंटरफ़ेस है, और HARTand MODBUS का समर्थन करता है
प्रोटोकॉल
NYLD इंटेलिजेंट इलेट्रोमैग्नेटिक फ्लोमीटर डिज़ाइन विशेषताएँ
■ पूर्ण डिजिटल प्रसंस्करण, मजबूत विरोधी हस्तक्षेप क्षमता, विश्वसनीय माप, उच्च परिशुद्धता, प्रवाह माप सीमा 150: 1 तक पहुंच सकती है;
■ अल्ट्रा-लो ईएमआई स्विचिंग बिजली की आपूर्ति, उपयुक्त बिजली आपूर्ति की बड़ी वोल्टेज रेंज, अच्छा-ईएमआई प्रदर्शन;
प्रवाह माप और कम बिजली की खपत की स्थिरता में सुधार, तेजी से संचालन की गति, उच्च परिशुद्धता, और प्रोग्राम करने योग्य कम आवृत्ति आयताकार तरंग उत्तेजना के साथ 16-बिटम्बेडेड माइक्रोप्रोसेसर का उपयोग करें;
एसएमडी भागों और सतह माउंट (एसएमटी) प्रौद्योगिकी, उच्च सर्किट विश्वसनीयता का प्रयोग करें;
■ पाइप में कोई हिलता हुआ भाग नहीं, कोई प्रवाह अवरोधक भाग नहीं, और माप में लगभग कोई अतिरिक्त दबाव हानि नहीं होती है;
यह उपयोगकर्ताओं की वास्तविक जरूरतों के अनुसार साइट पर ऑनलाइन रेंज को संशोधित कर सकता है;
माप के परिणाम भौतिक मापदंडों जैसे प्रवाह वेग वितरण, द्रव दबाव, तापमान, घनत्व, चिपचिपाहट से स्वतंत्र होते हैं;
■ उच्च परिभाषा बैकलिट एलसीडी डिस्प्ले, पूर्ण चीनी मेनू संचालन, उपयोग में आसान, संचालित करने में आसान, सीखने और समझने में आसान;
डिजिटल संचार सिग्नल आउटपुट जैसे आरएस 485, आरएस 232, हार्टैंड मोडबस (वैकल्पिक);
■ स्व-परीक्षण और आत्म-निदान समारोह के साथ;
■ प्रति घंटा कुल रिकॉर्डिंग फ़ंक्शन के साथ, घंटों में प्रवाह की कुल मात्रा को रिकॉर्ड करना, समय-साझाकरण माप (वैकल्पिक) के लिए उपयुक्त;
■ तीन इंटीग्रेटर हैं, जो क्रमशः आगे संचय राशि, रिवर्स संचय राशि और अंतर गणना राशि प्रदर्शित कर सकते हैं। एक आंतरिक पावर-डाउन घड़ी है, जो 16 पावर-डाउन बार रिकॉर्ड कर सकती है।(वैकल्पिक);
इन्फ्रारेड हैंडहेल्ड ऑपरेटर, 115KHZ संचार दर के साथ, यह कनवर्टर के सभी कार्यों को बिना संपर्क (वैकल्पिक) के दूरस्थ रूप से संचालित कर सकता है।
