उत्पाद विवरण:
|
| शुद्धता:: | ± 0.5% आर， ± 1% आर (डीएन200 से नीचे) | प्रवाह दर सीमा:: | 0.5－10m / s |
|---|---|---|---|
| परिवेश आर्द्रता:: | 5%～95% | सिग्नल आउटपुट:: | 4-20mA |
| औसत व्यास:: | 15 ~ 800 मिमी | संरक्षण ग्रेड:: | IP65, इसे IP67 तक अनुकूलित किया जा सकता है |
| उच्चतम मध्यम तापमान: | +80℃ | संरक्षण ग्रेड: | अलग प्रकार IP68, IP65 |
| हाई लाइट: | NYLL-CH इलेक्ट्रोमैग्नेटिक फ्लो ट्रांसमीटर,15mm इलेक्ट्रोमैग्नेटिक फ्लो मीटर,स्टेनलेस स्टील इलेक्ट्रोमैग्नेटिक फ्लो ट्रांसमीटर |
||

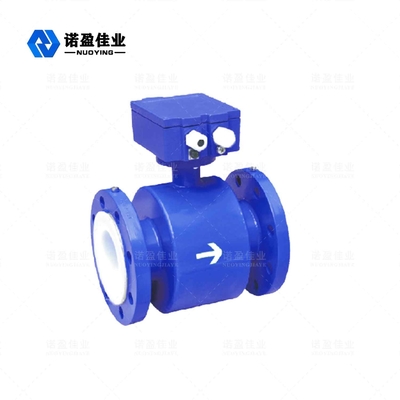

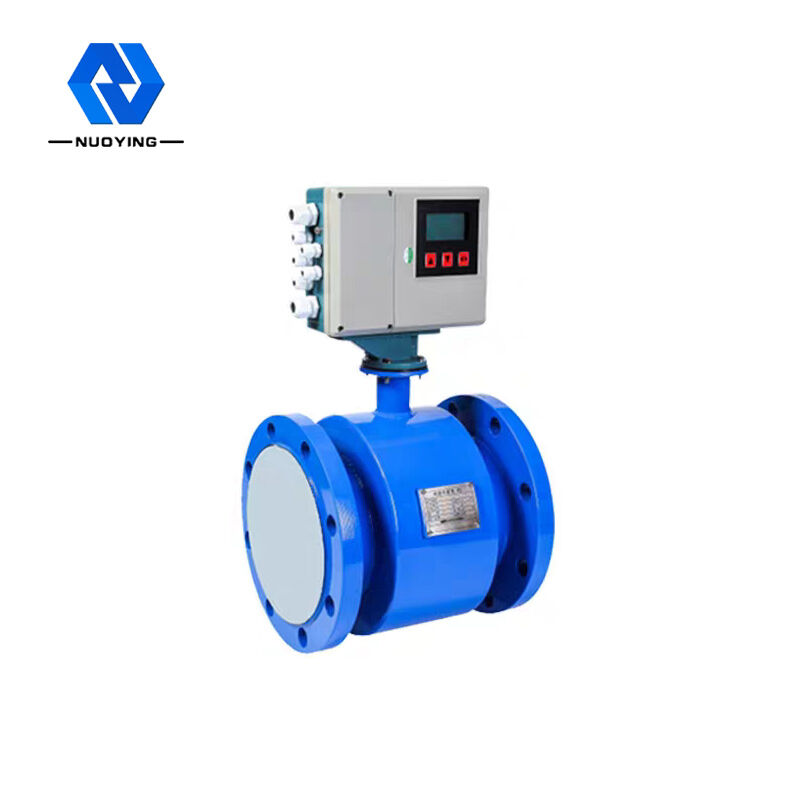

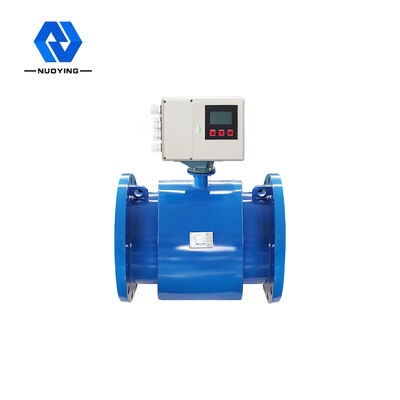

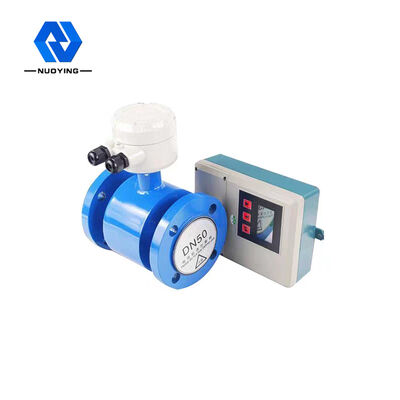

एनवाईएलएल-सीएच विद्युत चुम्बकीय प्रवाह ट्रांसमीटर 15 मिमी से 800 मिमी स्टेनलेस स्टील

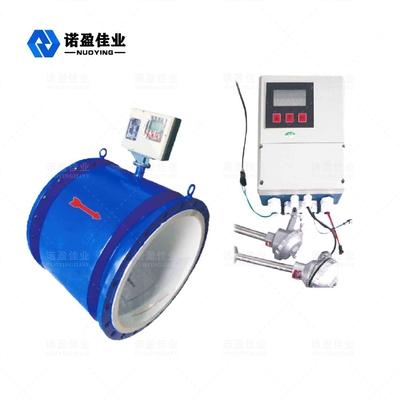

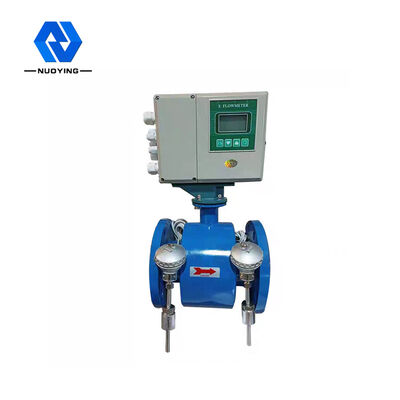

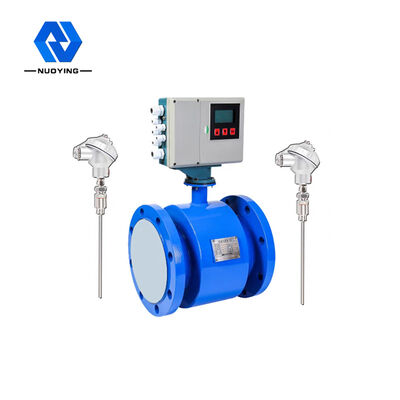

एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटेआर
एनवाईएलएल-सीएच श्रृंखला विद्युत चुम्बकीय थर्मल ऊर्जा मीटर एक गर्मी हस्तांतरण प्रणाली में लोड गर्मी तरल पदार्थ द्वारा जारी गर्मी को मापने के लिए एक मापने वाला मीटर है। यह एक उच्च परिशुद्धता का उपयोग करता है, प्रवाह माप के रूप में विद्युत चुम्बकीय प्रवाह मीटर की उच्च विश्वसनीयता, उच्च का उपयोग करके तापमान माप करने के लिए प्लैटिनम थर्मल प्रतिरोध की सटीकता, उच्च स्थिरता, ताकि थर्मल ऊर्जा मीटर का एक बहुत ही उत्कृष्ट माप प्रदर्शन हो। इसका व्यापक रूप से नागरिक आवासीय क्षेत्रों, कार्यालय भवनों, उद्यमों और केंद्रीय हीटिंग संस्थानों के माप में उपयोग किया जा सकता है। , हीटिंग, एयर कंडीशनिंग और अन्य गर्मी।
एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटेआरतकनीकी मापदंड
|
मानक नॉमिनल डायामीटर प्रवाह दर सीमा शुद्धता मध्यम चालकता |
जेबी/टी 9248-2015/जीबी/टी32224 -2015/सीजे128-2007 15 ~ 800 मिमी 0.5－10m / s ± 0.5% आर, ± 1% आर (डीएन 200 से नीचे) सैद्धांतिक मूल्य 5uS/cm, वास्तविक उपयोग मान 30uS/cm. |
|||
| नाममात्र का दाब | मानक 1.0MPa | वैकल्पिक1.6MPa | वैकल्पिक 2.5MPa | वैकल्पिक 4.0MPa |
| डीएन15-डीएन800 | डीएन15-डीएन800 | डीएन15-डीएन600 | डीएन15-डीएन50 | |
| परिवेश का तापमान |
सेंसर एकीकृत प्रकार |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10 ℃ - + 55 ℃ |
||
|
उच्चतम माध्यम तापमान |
एकीकृत प्रकार | +80℃ | ||
|
अलग प्रकार |
नियोप्रीन अस्तर (सीआर) | +80℃ | ||
| सिलिकॉन रबर (FVMQ) | -20-+250℃ | |||
|
पीटीएफई (पीएफए) PTFE अस्तर (F4) पॉलीफ्लोरोएथिलीन प्रोपलीन लाइनिंग (F46) |
+80℃或+120℃ | |||
|
आउटपुट सिग्नल केबल पोर्ट साइज पावर वोल्टेज बिजली की खपत संचार मोड सिग्नलइलेक्ट्रोड और ग्राउंडइलेक्ट्रोडमटेरियल इलेक्ट्रोड फॉर्म इलेक्ट्रोड संख्या कनेक्शन निकला हुआ किनारा कनेक्शन निकला हुआ किनारा: |
4 -20 एमए;पल्स / आवृत्ति 2kHz (डिफ़ॉल्ट), SKHz (अधिकतम): एम20*1.5 (मानक नायलॉन पानी - प्रूफ संयुक्त, वैकल्पिक विस्फोट - प्रूफ धातु संयुक्त) 110/220VAC (100-240VAC), 50Hz / 60Hz； 24VDC ± 10% 20W आरएस -485, मानक मोडबस का समर्थन - आरटीयू प्रोटोकॉल, एचएआरटी प्रोटोकॉल, जीपीआरएस स्टेनलेस स्टील 316L, Hastelloy C, Hastelloy B, टाइटेनियम, टैंटलम, प्लैटिनम; इंटर सम्मिलित प्रकार, बाहरी सम्मिलित प्रकार इलेक्ट्रोड को अनुकूलित करने की आवश्यकता है मानक 3-4 इलेक्ट्रोड (2 मापने वाले इलेक्ट्रोड, एक ग्राउंडिंग इलेक्ट्रोड), कैलिबर द्वारा कॉन्फ़िगर किया गया राष्ट्रीय मानक GB9119 के अनुरूप (उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है) राष्ट्रीय मानक GB9119 के अनुरूप (उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है) |
|||
| ग्राउंडिंग रिंग सामग्री | स्टेनलेस स्टील, मोलिब्डेनम युक्त स्टेनलेस स्टील | |||
| डीएन15-डीएन450 | स्टेनलेस स्टील lCr18Ni9Ti (सामान्य ऑस्टेनिटिक स्टेनलेस स्टील SUS321) | |||
| घर निर्माण की सामग्री | मानक कार्बन स्टील, स्टेनलेस स्टील को अनुकूलित करने की आवश्यकता है | |||
| संरक्षण ग्रेड | अलग प्रकार IP68, IP65 | |||
| एकीकृत प्रकार IP65 | ||||
एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटेआर डिज़ाइन विशेषताएँ
मैंPT1000 थर्मल प्रतिरोध तापमान माप के लिए प्रयोग किया जाता है, और प्रवाह माप के लिए विद्युत चुम्बकीय प्रवाह मीटर, उच्च माप सटीकता, स्थिर और भरोसेमंद, और उत्कृष्ट प्रदर्शन के साथ।
◎ मापन पाइप में कोई प्रतिरोध भाग नहीं है, कोई दबाव क्षति नहीं है, खराब पानी की गुणवत्ता से प्रभावित नहीं है।
मापी गई प्रवाह सीमा चौड़ी है और प्रवाह दर 0.5 मीटर/सेकेंड से 10 मीटर/सेकेंड तक सेट की जा सकती है।
◎ सभी चीनी में बड़ी स्क्रीन एलसीडी बैकलाइट डिस्प्ले, तेज रोशनी में स्पष्ट रूप से पढ़ा जा सकता है और कोई प्रकाश नहीं।
इसमें संचयी ताप दर, संचयी प्रवाह दर, तात्कालिक ताप दर, तात्कालिक प्रवाह दर, जल प्रवेश तापमान, जल प्रवाह तापमान और अन्य डेटा का एक साथ प्रदर्शन कार्य है।
विभिन्न पानी के तापमान पर सटीक माप सुनिश्चित करने के लिए यादृच्छिक तापमान परिवर्तन के साथ थर्मल थैलेपी गर्मी सुधार विधि अपनाई जाती है।
MODBUS, HART, GPRS, PROFIBUS डिजिटल संचार आउटपुट के साथ, दूरस्थ संचार के लिए सुविधाजनक। पासवर्ड सुरक्षा फ़ंक्शन, आप पासवर्ड के बिना कार्य मापदंडों को संशोधित नहीं कर सकते।
