उत्पाद विवरण:
|
| ठेठ आवेदन: | विभिन्न तरल, धूल, अनाज ठोस | उत्पाद मॉडल: | एनवाईसीएसयूएल-501 |
|---|---|---|---|
| इंस्टॉलेशन तरीका: | धागा, निकला हुआ किनारा | माप सीमा: | 5 एम (अनुकूलित) |
| बिजली संरक्षण: | सामान्य रूप से खुला, सामान्य रूप से बंद, क्षेत्र स्विच करने योग्य | प्रक्रिया तापमान: | 40 ~ + 130 ℃ (अनुकूलित) |
| प्रक्रिया दबाव: | <2.0MPa | सिग्नल आउटपुट: | DPDT आउटपुट 5A, 24VDC या 5A, 220VAC |
| हाई लाइट: | विरोधी आसंजन आरएफ प्रवेश स्विच,यूनिवर्सल आरएफ प्रवेश स्विच,औद्योगिक आरएफ प्रवेश स्तर सेंसर |
||
बलवानयूसार्वभौमिकता आरएफ प्रवेश स्विच एंटीएढीशन औद्योगिक आवेदन पत्र
उच्चएएन डी कम तापमान प्रतिरोधफोम द्वारा 26GHz आरएफ प्रवेश स्विच व्यापक रूप से हटाने योग्य जांचपरिचालन सिद्धांत
आरएफ प्रवेश स्तर स्विच आरएफ संधारित्र प्रौद्योगिकी पर आधारित है।प्रोब हेड रेडियो फ्रीक्वेंसी प्राप्त करता है।निरंतर विश्लेषण द्वारा, आसपास के वातावरण के कारण होने वाले प्रभाव की पुष्टि करना।क्योंकि सामग्रियों में अलग-अलग ढांकता हुआ स्थिरांक होते हैं, और उनकी चालकता हवा से अलग होती है।संपर्क के दौरान कुल प्रतिबाधा परिवर्तन के साथ-साथ कैपेसिटेंस शिफ्ट भी होता है।सक्रिय जांच और पोत की दीवार संधारित्र के दो इलेक्ट्रोड बनाती है, इसलिए जांच सिर और आसपास की हवा का इन्सुलेटर ढांकता हुआ पदार्थ बन जाता है।जब हवा (1.0 के ढांकता हुआ स्थिरांक के साथ) को किसी अन्य सामग्री (ढांकता हुआ स्थिरांक> 1 के साथ) से बदल दिया जाता है, तो कैपेसिटिव दक्षता मजबूत हो जाएगी।यह आवेदन के प्रतिबाधा को बदलता है।समाई मान में परिवर्तन प्रतिबाधा के परिवर्तन का कारण बनता है।सर्किट प्रभाव को मापता है, और फिर संवेदनशीलता सेटिंग द्वारा स्थापित संदर्भ डेटा के साथ तुलना करता है।
आरएफ प्रवेश स्तर स्विच संवेदनशीलता की सही सेटिंग सेंसर आउटपुट के सही परिवर्तन को प्रभावित करती है।जांच का Null -KoTeTM सर्किट मापने वाले सर्किट को जांच पर खड़ी सामग्री को अनदेखा कर सकता है, अन्यथा यह संवेदनशीलता की विफलता का कारण बन सकता है।Null-KoTeTM सर्किट प्रोब हेड पर लागू उसी रेडियो फ्रीक्वेंसी से उत्साहित होता है।चूंकि करंट समान सर्किट स्तर पर प्रवाहित नहीं हो सकता है, Null-KoTeTM सर्किट वर्तमान प्रवाह को अवरुद्ध करता है जो सक्रिय जांच से बह रहा है।
खड़ी सामग्री के माध्यम से पोत की दीवार तक।इस मामले में, आरएफ प्रवेश स्तर स्विच सामग्री के सही स्तर को माप सकता है।
आरएफएdmittanceएसचुड़ैल डिजाइन सुविधा
मजबूत सार्वभौमिकता: इसका उपयोग विभिन्न प्रवाहकीय और गैर-प्रवाहकीय मीडिया, जैसे तरल पदार्थ, चिपचिपा पदार्थ, कण, पाउडर और फ्लाई ऐश के माप के लिए किया जा सकता है।
◎ विरोधी आसंजन: पेटेंट विरोधी आसंजन सर्किट सामग्री आसंजन के कारण झूठे संकेतों को समाप्त कर सकता है।
हटाने योग्य जांच: नियंत्रक और जांच के बीच कोई केबल कनेक्शन नहीं है, इसलिए आने वाली और बाहर जाने वाली सामग्री को प्रभावित किए बिना नियंत्रक को किसी भी समय हटाया, बदला और मरम्मत किया जा सकता है।
◎ उच्च और निम्न तापमान प्रतिरोध;काम के माहौल के लिए उपयुक्त - 184 ℃ से 280 ℃, और उच्च तापमान के लिए उपयुक्त सिरेमिक जांच भी प्रदान की जा सकती है:
आउटपुट फॉर्म: डबल पोल डबल थ्रो रिले सिग्नल आउटपुट, आउटपुट स्टेटस प्रदर्शित करने के लिए स्टेटस लैंप के साथ, और 0 से 30 सेकंड देरी फ़ंक्शन।
निदान: बिजली चालू होने के बाद, उपकरण सर्किट स्वचालित रूप से पता लगाता है कि काम करने की स्थिति सामान्य है या नहीं।
आरएफएdmittanceएसडायनतकनीकी मापदंड
| ठेठ आवेदन | विभिन्न तरल, धूल, अनाज ठोस |
| उत्पाद मॉडल | एनवाईएसपी-861, एनवाईएसपी-862, एनवाईएसपी-863 |

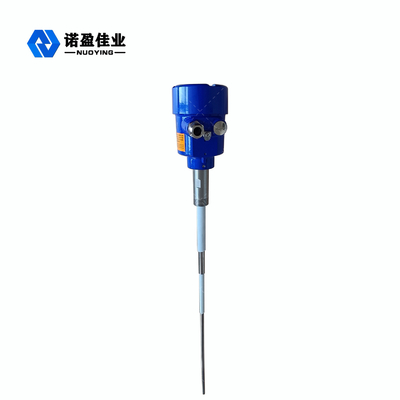

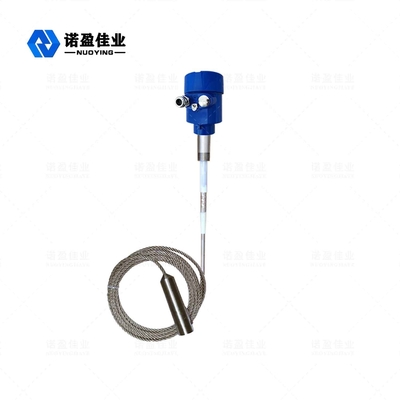

| एंटीना प्रकार | हार्ड रॉड, सॉफ्ट केबल प्रकार |
| एंटीना सामग्री | 304, पीटीएफई |
| माप सीमा | 5 मीटर (अनुकूलित) |
| प्रक्रिया तापमान | 40 ~ + 130 ℃ (अनुकूलित) |
| प्रक्रिया दबाव | <2.0MPa |
| बिजली संरक्षण | सामान्य रूप से खुला, सामान्य रूप से बंद, क्षेत्र स्विच करने योग्य; |
| समय विलंब | 0 ~ 30s (समायोज्य) |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, (वैकल्पिक) |
| विद्युत इंटरफ़ेस | एम 20 एक्स 1.5,1/2 "एनपीटी |
| बिजली की आपूर्ति | 24VDC, 220VAC (वैकल्पिक) |
| सिग्नल आउटपुट | DPDT आउटपुट 5A, 24VDC या 5A, 220VAC |
| संरक्षण ग्रेड | IP67, (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | Exia II CT6 (प्रमाण पत्र में विवरण) |
आरएफएdmittanceएसडायनउत्पाद व्यवहार्यता
कास्टिंग मशीनरी: रेत के स्तर की जाँच करें;
पर्यावरण जल उपचार: सीवेज स्तर का पता लगाना:
हाइड्रोलिक मशीनरी: चिकनाई वाले तेल के स्तर की जाँच करें।
निर्माण मशीनरी: सीमेंट साइलो और मिक्सिंग टैंक के स्तर की जाँच करें।
आटा चक्की: आटे और गेहूं के दाने का स्तर जांचें।
फ़ीड कारखाना;सोयाबीन भोजन स्तर का पता लगाना।
पावर प्लांट: फ्लाई ऐश के स्तर की जांच करें।
◎ कांच का कारखाना: क्वार्ट्ज रेत और पुलिया के स्तर की जाँच करें;
रासायनिक संयंत्र;पॉलिएस्टर, स्पैन्डेक्स, एसिड, क्षार और अन्य रासायनिक सामग्री के तरल स्तर का पता लगाएं।
बॉयलर फैक्ट्री: स्टीम ड्रम और अन्य दबाव वाहिकाओं के जल स्तर की जाँच करें।
◎ अन्य अवसर: प्राकृतिक गैस, फलों का रस, टमाटर सॉस आदि का परीक्षण।
