उत्पाद विवरण:
|
ठेठ आवेदन: | ठोस, तरल, धूल | उत्पाद मॉडल: | एनवाईआरडी806 |
---|---|---|---|
एंटीना प्रकार: | स्टेनलेस स्टील | एंटीना सामग्री: | 304,316 |
माप सीमा: | 30M | प्रक्रिया तापमान: | -40°C~+250°C |
प्रक्रिया दबाव: | -0.1~4.0MPa | माप की सटीकता: | 0.05% ~ 0.1% एफएस |
हाई लाइट: | 26ghz औद्योगिक रडार स्तर मीटर,उच्च दबाव रडार स्तर सेंसर ट्रांसमीटर,SS304 रडार प्रकार स्तर ट्रांसमीटर |

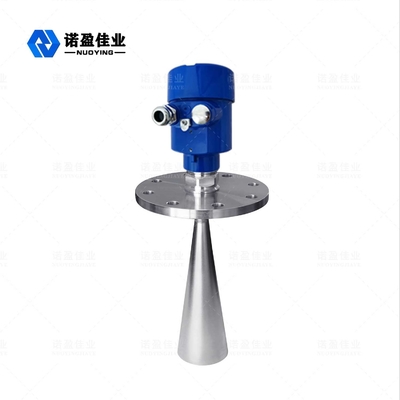

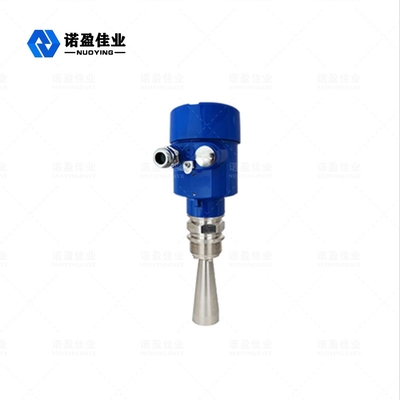

कॉम्पैक्ट संरचना 26GHz रडारउच्च दबाव स्थायी स्तर मीटर
औद्योगिक अनुप्रयोगों में मजबूत प्रवेश व्यापक अनुकूलता 26ghz रडार स्तर मीटर ऑपरेटिंग सिद्धांत:
रडार स्तर मीटर NYRD80X सीरी सेंसर 26GHz उच्च-आवृत्ति वाले रडार प्रकार के स्तर मापने वाले उपकरण हैं, जिनकी अधिकतम माप सीमा 80 मीटर है।इसका एंटीना संकीर्ण माइक्रोवेव दालों को प्रसारित करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।जब पल्स तरंग मापा माध्यम की सतह पर पहुंचती है, तो यह वापस परावर्तित हो जाती है और एंटीना सिस्टम द्वारा फिर से प्राप्त की जाती है।सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में प्रेषित किया जाता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार की गति बहुत तेज होती है, विद्युत चुम्बकीय तरंग को लक्ष्य तक पहुंचने और प्रतिबिंब के बाद रिसीवर पर लौटने में लगने वाला समय लगभग तात्कालिक होता है)।
26GHz रडारस्तर मापकडिजाइन सुविधा
◎ छोटे एंटीना आकार, स्थापित करने में आसान;गैर संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
छोटी तरंगदैर्घ्य, झुकी हुई ठोस सतह के लिए बेहतर परावर्तन।
छोटा बीम कोण और केंद्रित ऊर्जा, जो प्रतिध्वनि संकेत को बढ़ाती है और हस्तक्षेप से बचने में मदद करती है।
छोटे माप वाले अंधे क्षेत्र से छोटे टैंक माप में बेहतर प्रदर्शन होता है।
उच्च आवृत्ति, यह ठोस और निम्न ढांकता हुआ निरंतर माध्यम को मापने के लिए सबसे अच्छा विकल्प है।
26GHz रडारस्तर मापक उत्पाद पैरामीटर
ठेठ आवेदन |
ठोस, तरल, धूल |
उत्पाद मॉडल | एनवाईआरडी806 |
एंटीना प्रकारR | स्टेनलेस स्टील |
एंटीना सामग्री | 304,316 |
माप सीमा | 30मी |
सटीकता मापना | 0.05% ~ 0.1% एफ। एस |
प्रक्रिया तापमान | - 40 ~ + 250 ℃ ( |
प्रक्रिया दबाव | - 0.1~4.0MPa |
प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा |
विद्युत इंटरफ़ेस | एम 20 एक्स 1.5,1/2 "एनपीटी |
बिजली की आपूर्ति | 24VDC, 220VAC |
सिग्नल आउटपुट | 4-20 एमए / एचएआरटी / आरएस 485 / मोडबस ... |
संरक्षण ग्रेड | IP67, IP68 (वैकल्पिक) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (प्रमाणपत्र में विवरण) |
