उत्पाद विवरण:
|
ठेठ आवेदन: | जटिल प्रक्रिया आवेदन (स्टोंग जंग) | उत्पाद मॉडल: | एनवाईआरडी805 |
---|---|---|---|

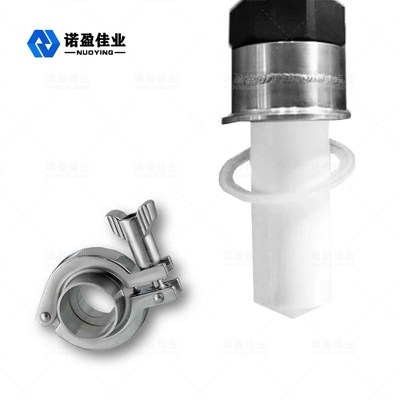

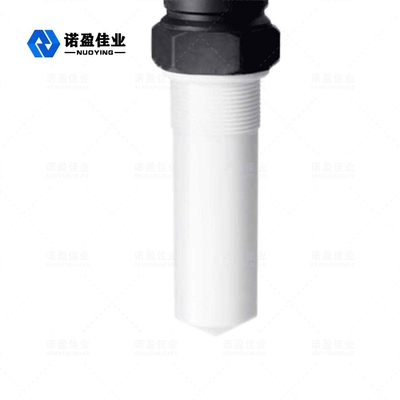

एंटीना प्रकार: | रॉड प्रकार (पीएफटीई) | एंटीना सामग्री: | 304, पीटीएफई |
माप सीमा: | 10 मीटर, 20 मीटर (अनुकूलित) | प्रक्रिया तापमान: | -40 डिग्री सेल्सियस ~ + 130 डिग्री सेल्सियस (ऊपर 130 डिग्री सेल्सियस अनुकूलित) |
प्रक्रिया दबाव: | -0.1 ~ 0.3 एमपीए (अनुकूलित) | माप की सटीकता: | 0.05% ~ 0.1% एफएस |
हाई लाइट: | गैर संपर्क रडार प्रकार स्तर ट्रांसमीटर,रॉड प्रकार रडार तरल स्तर सेंसर,औद्योगिक रडार स्तर मीटर 26ghz |
कॉम्पैक्ट संरचना 26GHz रडार स्थापित करने में आसानस्तर मापकगैर संपर्क नहीं प्रदूषणउद्योगआवेदन पत्र
जंग रोधी 26GHz रडारस्तर मापकफोम से प्रभावित नहीं व्यापक रूप से अनुकूलतापरिचालन सिद्धांत

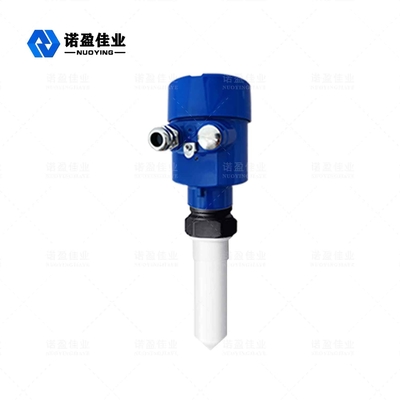

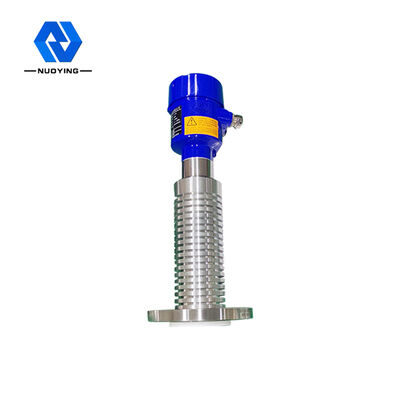

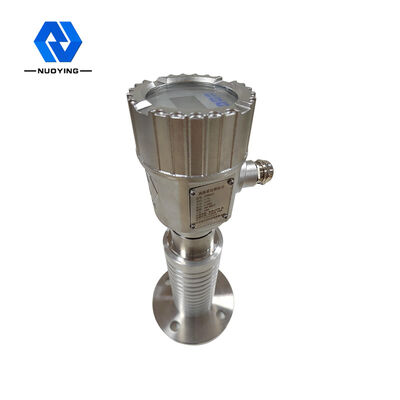

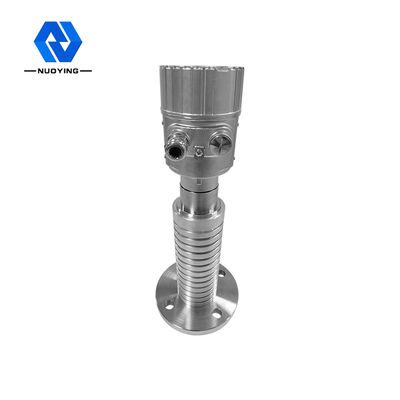

रडार स्तर मीटर NYRD80X सीरी सेंसर 26GHz उच्च-आवृत्ति वाले रडार प्रकार के स्तर मापने वाले उपकरण हैं, जिनकी अधिकतम माप सीमा 80 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर पर सिग्नल विश्लेषण और प्रसंस्करण कर सकता है, ताकि उपकरण का उपयोग रिएक्टर और ठोस साइलो जैसी कुछ जटिल माप स्थितियों के लिए किया जा सके।
इसका एंटीना संकीर्ण माइक्रोवेव दालों को प्रसारित करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।जब पल्स तरंग मापा माध्यम की सतह पर पहुंचती है, तो यह वापस परावर्तित हो जाती है और एंटीना सिस्टम द्वारा फिर से प्राप्त की जाती है।सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में प्रेषित किया जाता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार की गति बहुत तेज होती है, विद्युत चुम्बकीय तरंग को लक्ष्य तक पहुंचने और प्रतिबिंब के बाद रिसीवर पर लौटने में लगने वाला समय लगभग तात्कालिक होता है)।
26GHz रडारस्तर मापकडिजाइन सुविधा
◎ छोटे एंटीना आकार, स्थापित करने में आसान;गैर संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
जंग और फोम से लगभग मुक्त;यह मध्यम घनत्व, तापमान और दबाव के परिवर्तन से प्रभावित नहीं होता है।इसके अलावा, मजबूत धूल
उच्च आवृत्ति स्तर मीटर के संचालन पर पर्यावरण का बहुत कम प्रभाव पड़ता है।
छोटी तरंगदैर्घ्य, झुकी हुई ठोस सतह के लिए बेहतर परावर्तन।
छोटा बीम कोण और केंद्रित ऊर्जा, जो प्रतिध्वनि संकेत को बढ़ाती है और हस्तक्षेप से बचने में मदद करती है।
छोटे माप वाले अंधे क्षेत्र से छोटे टैंक माप में बेहतर प्रदर्शन होता है।
उच्च सिग्नल-टू-शोर अनुपात, उतार-चढ़ाव के मामले में भी, यह बेहतर प्रदर्शन कर सकता है।
उच्च आवृत्ति, यह ठोस और निम्न ढांकता हुआ निरंतर माध्यम को मापने के लिए सबसे अच्छा विकल्प है।
26GHz रडारस्तर मापक उत्पाद पैरामीटर
ठेठ आवेदन | जटिल प्रक्रिया आवेदन (स्टोंग जंग) |
उत्पाद मॉडल | एनवाईआरडी805 |
एंटीना प्रकार | रॉड प्रकार, |
एंटीना सामग्री | 304, 316, पीपी, पीएफए |
माप सीमा | 10मी, 20मी, 30मी, 35मी, 40मी, 80मी |
सटीकता मापना | 0.05% ~ 0.1% एफ। एस |
प्रक्रिया तापमान | 40 ~ +130 ℃, - 40 ~ + 150 ℃, - 40 ~ + 26 ℃, 40 ~ + ℃ |
प्रक्रिया दबाव | 0.1~0.3MPa, -0.1~2.0MPa, -0.1~4.0MPa |

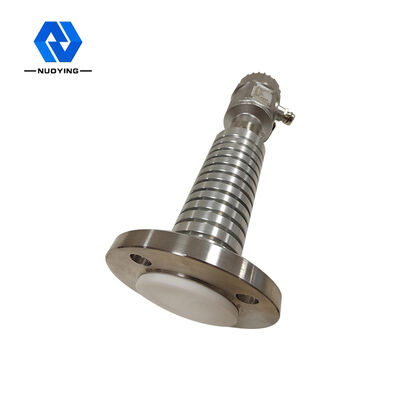

प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) |
विद्युत इंटरफ़ेस | एम 20 एक्स 1.5,1/2 "एनपीटी |
बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
सिग्नल आउटपुट | 4-20 एमए / एचएआरटी / आरएस 485 / मोडबस ... |
संरक्षण ग्रेड | IP67, IP68 (वैकल्पिक) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (प्रमाणपत्र में विवरण) |
