| ब्रांड नाम: | NUOYINGJIAYE |
| मॉडल संख्या: | एनवाईआरडी808 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | $450 to $1700 /pcs |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 1000 पीसी / पूर्व माह |
विवरण

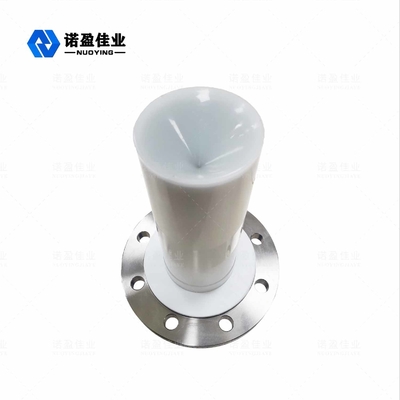

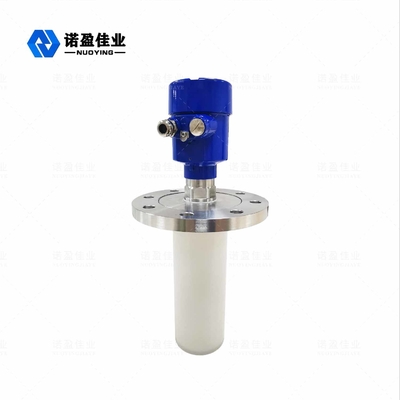

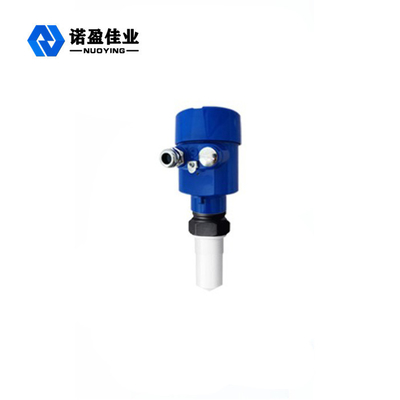

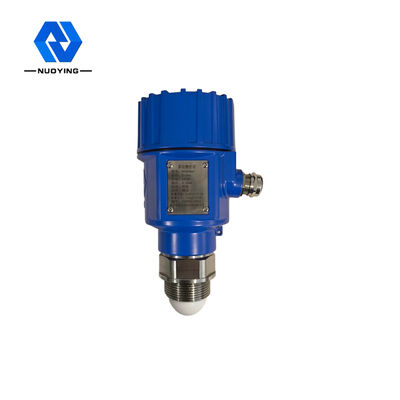

रडार स्तर मीटर की इस श्रृंखला ने 26G उच्च आवृत्ति रडार सेंसर को अपनाया, अधिकतम माप सीमा 70 मीटर तक पहुंच सकती है।एंटीना को आगे की प्रक्रिया के लिए अनुकूलित किया गया है,
नए तेज माइक्रोप्रोसेसरों में उच्च गति और दक्षता सिग्नल विश्लेषण किया जा सकता है, उपकरण का उपयोग रिएक्टर, ठोस साइलो और बहुत जटिल माप वातावरण के लिए किया जा सकता है।
विस्तृत चित्र
विनिर्देश
| HHandheld अल्ट्रासोनिक जल स्तर सेंसर रडार स्तर मीटर | |
| आवेदन पत्र | संक्षारक तरल के सभी प्रकार |
| माप सीमा | 10 मीटर |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा |
| मध्यम तापमान | -40 ℃ ~ + 120 ℃ |
| प्रक्रिया दबाव | -0.1 ~ 0.3 एमपीए |
| शुद्धता | ± 5 मिमी |
| संरक्षण ग्रेड | आईपी67 |
| आवृति सीमा | 26GHz |
| सिग्नल आउटपुट | 4~20mA/हार्ट (दो-तार/चार) RS485/Modbus |
| धमाका प्रूफ ग्रेड | Exia II C T6 Ga |
सिद्धांत
रडार स्तर ट्रांसमीटर एंटीना माइक्रोवेव पल्स संकीर्ण है, नीचे की ओर संचरणएंटीनामध्यम सतह पर माइक्रोवेव का एक्सपोजर द्वारा फिर से परावर्तित होता हैएंटीना सिस्टम प्राप्त करता है, स्वचालित रूप से इलेक्ट्रॉनिक सर्किट को सिग्नल भेजता हैस्तर संकेतों में परिवर्तित (क्योंकि माइक्रोवेव प्रसार गति, विद्युत चुम्बकीयलक्ष्य तक पहुँचने के लिए तरंग और इस बार रिसीवर को परावर्तित वापस लगभग हैतात्कालिक)।
डेटाम माप: पेंच धागा नीचे या निकला हुआ किनारा की सीलिंग सतह।
टिप्पणी: सुनिश्चित करें कि रडार स्तर मीटर उच्चतम स्तर मापने वाले अंधा में प्रवेश नहीं कर सकता है
क्षेत्र (चित्र डी नीचे दिखाया गया है)।
विशेषताएँ
मैंछोटे एंटीना आकार, स्थापित करने में आसान;गैर संपर्क रडार, कोई पहनना नहीं, नहीं प्रदूषण।
मैंलगभग कोई जंग, बुलबुला प्रभाव नहीं;वायुमंडल, तापमान और दबाव में जल वाष्प से लगभग प्रभावित नहीं होता है परिवर्तन।
मैंउच्च स्तरीय मीटर के काम पर गंभीर धूल का वातावरण बहुत कम है प्रभाव।
मैंएक छोटी तरंग दैर्ध्य, ठोस सतह के झुकाव का प्रतिबिंब है बेहतर।
मैंबीम कोण छोटा है, ऊर्जा केंद्रित है, प्रतिध्वनि की क्षमता को बढ़ा सकती है और बचने के लिए दखल अंदाजी।
मैंमापने की सीमा छोटी है, माप के लिए अच्छी उपज होगी परिणाम।
मैंउच्च शोर करने के लिए संकेत अनुपात, स्तर अस्थिरता राज्य कर सकते हैं प्राप्त बेहतरप्रदर्शन।
मैंउच्च आवृत्ति, सर्वोत्तम विकल्प के ठोस और निम्न ढांकता हुआ स्थिरांक का मापन।
स्थापना आवश्यकताएँ
1/4 या 1/6 के व्यास में स्थापित करें।नोट: टैंक की दीवार के बीच की दूरी न्यूनतम दूरी टैंक की ऊंचाई 1/10 होनी चाहिए।
नोट 1। घटना
2.कंटेनर केंद्र या समरूपता की धुरी
शीर्ष शंक्वाकार टैंक स्तर, स्थापित किया जा सकता है पर
टैंक के ऊपर मध्यवर्ती है, शंक्वाकार तल तक माप की गारंटी दे सकता है।
ऊर्ध्वाधर संरेखण सतह के लिए एक फ़ीड एंटीना।यदि सतह खुरदरी है, तो ऐन्टेना के कार्डन निकला हुआ किनारा के कोण को संरेखण में समायोजित करने के लिए स्टैक कोण का उपयोग किया जाना चाहिए सतह।
(ठोस सतह झुकाव के कारण प्रतिध्वनि क्षीणन, यहां तक कि सिग्नल का नुकसान भी होगा।)
मैंफ़ीड के ऊपर शंक्वाकार टैंक स्थापित नहीं किया जा सकता बंदरगाह।
टिप्पणी: बाहरी स्थापना को सनशेड अपनाना चाहिए।
1. सही
2. एरर रेनप्रूफ पैमाने
मैंयंत्र को धनुषाकार या गुंबददार छत के मध्यवर्ती में स्थापित नहीं किया जा सकता है।अप्रत्यक्ष प्रतिध्वनि उत्पन्न करने के अलावा प्रतिध्वनियों से भी प्रभावित होता है।मल्टीपल इको सिग्नल इको के वास्तविक मूल्य से बड़ा हो सकता है, क्योंकि शीर्ष के माध्यम से कई इको को केंद्रित कर सकते हैं।तो एक केंद्रीय में स्थापित नहीं किया जा सकता स्थान।
1.सही
2.गलती
मैंमाप आवश्यक प्रतिबिंब को प्रभावित करने वाली बाधाएं हैं तश्तरी।
1.सही
2.गलती
विद्युत कनेक्शन
बिजली की आपूर्ति वोल्टेज:
(4 ~ 20) एमए / एचएआरटी (दो तार प्रणाली)
बिजली की आपूर्ति और आउटपुट वर्तमान संकेत
दो कोर शील्ड केबल साझा करना।आपूर्ति वोल्टेज रेंज तकनीकी डेटा देखें।आंतरिक रूप से सुरक्षित प्रकार के लिए बिजली आपूर्ति और उपकरण के बीच एक सुरक्षा अवरोध होना चाहिए।
(4 ~ 20) एमए / एचएआरटी (चार तार प्रणाली)
अलग बिजली की आपूर्ति और वर्तमान संकेत,
क्रमशः एक पावर केबल का उपयोग करना।आपूर्ति वोल्टेज रेंज तकनीकी डेटा देखें।
RS485 / मोडबस
बिजली की आपूर्ति और मोडबस सिग्नल लाइन क्रमशः एक परिरक्षित केबल का उपयोग करके अलग होती है, बिजली आपूर्ति वोल्टेज रेंज तकनीकी डेटा देखें।
सामान्य प्रश्न
प्रश्न: आप मुझे कब तक जवाब देंगे?
ए: हम जितनी जल्दी हो सके आपसे संपर्क करेंगे लेकिन 12 घंटे के भीतर
प्रश्न: क्या मुझे कुछ नमूने मिल सकते हैं?
ए: हां, गुणवत्ता जांच और बाजार परीक्षण के लिए नमूना आदेश उपलब्ध है।लेकिन आपको एक्सप्रेस लागत का भुगतान करना होगा।
प्रश्न: आप अपने उत्पादन की व्यवस्था कितनी जल्दी कर सकते हैं?
ए: आपके उत्पाद की पुष्टि प्राप्त करने और पूर्व भुगतान प्राप्त करने के बाद, उत्पादन तुरंत शुरू हो जाएगा।
प्रश्न: डिलीवरी का समय क्या है?
ए: आमतौर पर छोटे आदेश के लिए लगभग 3-5 कार्य दिवस और बड़े आदेश के लिए 10-15 दिन लगते हैं।
प्रश्न: आप अपनी गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: तीन निरीक्षण चरण (मूल, उत्पादन और तैयार माल के) + अच्छी वारंटी सेवा (बिना किसी मानवीय क्षति कारकों के एक नया बदलने के लिए 1 वर्ष मुक्त)।
प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
ए: आईएसओ 9000, सीई, विस्फोट-सबूत प्रमाणीकरण, आरओएच तैयार।और माल की डिलीवरी से पहले, तीसरे भाग द्वारा जारी गुणवत्ता और सुरक्षा निरीक्षण प्रमाणन भी पेश किया जा सकता है।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूं?
ए: बहुत स्वागत है!जियान यांग हवाई बंदरगाह के लिए उड़ान भरें।यह हमारे लिए बड़ी खुशी की बात थी।
प्रश्न: आपकी वारंटी शर्तें क्या हैं?
ए: हम 12 महीने की वारंटी समय प्रदान करते हैं।
प्रश्न: क्या आप OEM और अनुकूलित सेवा प्रदान कर सकते हैं?
ए: हां, OEM और ओडीएम दोनों उपलब्ध हैं, हमारे पास पेशेवर आर एंड डी विभाग है जो आपके लिए पेशेवर समाधान प्रदान कर सकता है।
तकनीकी मापदंड
| आवेदन पत्र | सभी प्रकार के तरल पदार्थ (मजबूत जंग, कम ढांकता हुआ स्थिरांक, सरगर्मी, भाप, क्रिस्टलीकरण, संक्षेपण, घोल, उच्च तापमान और उच्च दबाव, आदि) |
| सभी प्रकार की धूल (मजबूत धूल, तैरती धूल, सीमेंट पाउडर, चूना पाउडर, फ्लाई ऐश, क्रिस्टलीकरण और अन्य अवसर) | |
| विभिन्न ठोस (अनाज, छोटे पत्थर, लौह अयस्क, कोयला, आदि) | |
| आइटम नंबर | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| एंटीना फॉर्म | बार का प्रकार, पानी की बूंद का प्रकार, प्लेट का प्रकार, हॉर्न का प्रकार, सतह का प्रकार, लेंस का प्रकार |
| एंटीना सामग्री | पीटीएफई, 304,316, पीपी, पीएफए |
| माप सीमा | 10 मी, 20 मी, 30 मी, 35 मी, 40 मी, 80 मी |
| माप की शुद्धता | 0.05% ~ 0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4-20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
| प्रक्रिया दबाव | -0.1 ~ 0.3 एमपीए, -0.1 ~ 2.0 एमपीए, -0.1 ~ 4.0 एमपीए, |
| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, स्वास्थ्य क्लैंप (वैकल्पिक) |
| विद्युत इंटरफ़ेस | एम20x1.5,1/2"एनपीटी |
| संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaIICT6 Ga, ExdIICT6 Gb (जैसा कि प्रमाण पत्र में दिखाया गया है) |
