उत्पाद विवरण:
|
| ठेठ आवेदन: | मजबूत जंग में तरल, कम ढांकता हुआ स्थिरांक | विद्युत इंटरफ़ेस: | एम 20 × 1.5 |
|---|---|---|---|
| उत्पाद मॉडल: | एनवाईआरडी 701 | एंटीना फॉर्म: | केबल प्रकार, रॉड प्रकार |
| एंटीना सामग्री: | पीटीएफई, 304 | इको सैंपलिंग: | 55 गुना / सेकंड |
| मापने की सीमा मापन सटीकता: | 30 मीटर /0.05% ~ 0.1% एफएस | बिजली की आपूर्ति: | 220VAC |
| हाई लाइट: | 30 मीटर गाइडेड वेव रडार लेवल मीटर,कॉन्टैक्टेबल गाइडेड वेव रडार ट्रांसमीटर,मजबूत जंग तरल रडार लेवल ट्रांसमीटर |
||

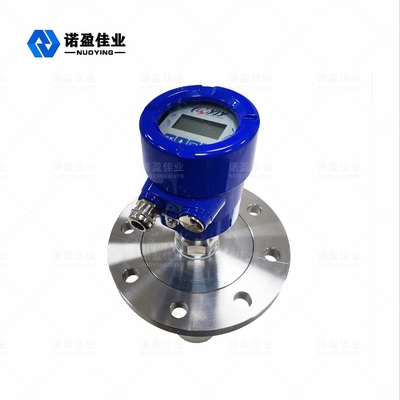

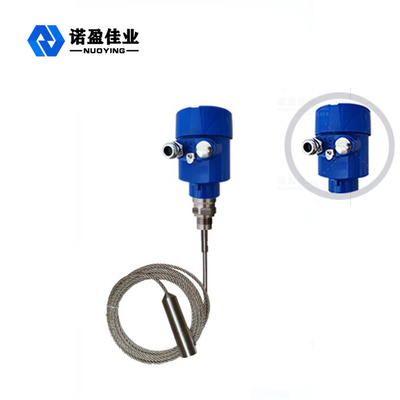

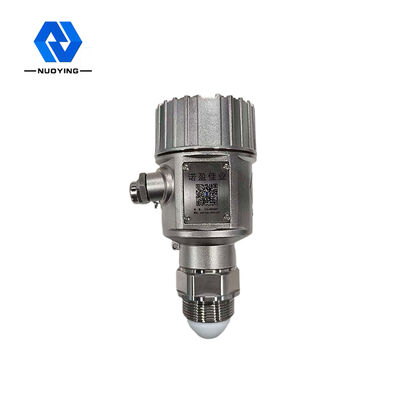

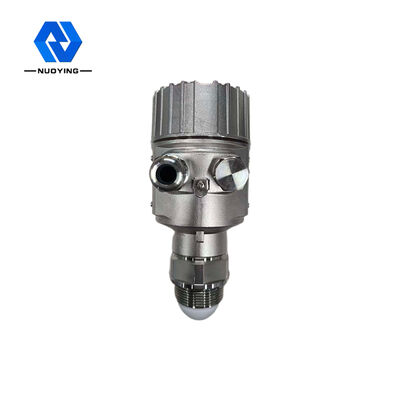

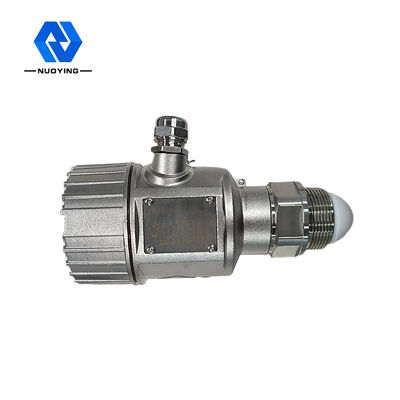

मजबूत जंग तरल एनवाईआरडी 701 . के लिए 30 मीटर संपर्क योग्य गाइडेड वेव रडार लेवल मीटर
का कार्य सिद्धांतमजबूत जंग तरल एनवाईआरडी 701 . के लिए 30 मीटर संपर्क योग्य गाइडेड वेव रडार लेवल मीटर
निर्देशित तरंग रडार द्वारा उत्सर्जित उच्च-आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ फैलता है, और मापा माध्यम का सामना करता है।ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण, यह प्रतिबिंब का कारण बनता है, और नाड़ी ऊर्जा का एक हिस्सा वापस परावर्तित होता है।प्रेषित नाड़ी और परावर्तित नाड़ी के बीच का समय अंतराल मापा माध्यम की दूरी के समानुपाती होता है।
मैंएनपुट प्रक्रिया
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक मापक यंत्र है।रडार तरंग प्रकाश की गति से चलती है, और चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा वस्तु स्तर के संकेत में परिवर्तित किया जा सकता है।जांच उच्च आवृत्ति पल्स का उत्सर्जन करती है और केबल या रॉड जांच के साथ फैलती है।
हेउत्पादन प्रक्रिया
खाली टैंक ऊंचाई ई (= शून्य), पूर्ण टैंक ऊंचाई एफ (= पूर्ण रेंज) और कुछ एप्लिकेशन पैरामीटर दर्ज करके, एप्लिकेशन पैरामीटर स्वचालित रूप से 4-20 एमए आउटपुट के अनुरूप मापने वाले वातावरण में मीटर को अनुकूलित करेंगे।
डिज़ाइन विशेषताएँकामजबूत जंग तरल एनवाईआरडी 701 . के लिए 30 मीटर संपर्क योग्य गाइडेड वेव रडार लेवल मीटर
गाइडेड वेव रडार ऑब्जेक्ट लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक, संपर्क माप, उच्च माप सटीकता, अधिक सटीक माप को अपनाता है।साथ ही, निर्देशित तरंग रडार बाहरी वातावरण जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं होता है।
70X श्रृंखला निर्देशित तरंग रडार ऑब्जेक्ट लेवल मीटर विभिन्न प्रक्रिया कनेक्शन मोड और डिटेक्शन मॉड्यूल प्रकारों के कारण विभिन्न जटिल कामकाजी परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त है।जैसे: उच्च तापमान, उच्च दबाव और कम ढांकता हुआ निरंतर माध्यम।
पल्स वर्किंग मोड, कम उत्सर्जन शक्ति, विभिन्न प्रकार के धातु, गैर-धातु कंटेनरों में स्थापित किया जा सकता है, मानव शरीर और पर्यावरण को कोई नुकसान नहीं होता है।
तकनीकी मापदंड कामजबूत जंग तरल एनवाईआरडी 701 . के लिए 30 मीटर संपर्क योग्य गाइडेड वेव रडार लेवल मीटर
| ठेठ आवेदन | तरल (मजबूत जंग, कम ढांकता हुआ स्थिरांक, आसंजन, उच्च तापमान और उच्च दबाव, अंतर्निहित हीटिंग कॉइल, सीढ़ी, फ्लोटिंग प्लेट और अन्य जटिल अवसर) |
| धूल (फ्लाई ऐश, चूना पत्थर पाउडर, सीमेंट पाउडर, कंक्रीट और अन्य मीडिया) | |
| ठोस (छोटे कण, अनाज, बजरी, रेत और अन्य मीडिया) | |
| उत्पाद मॉडल | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |
| एंटीना फॉर्म | केबल प्रकार, रॉड प्रकार, डबल केबल प्रकार, डबल रॉड प्रकार, तरंग गाइड ट्यूब प्रकार |
| एंटीना सामग्री | पीटीएफई, 304, 316 |
| इको सैंपलिंग | 55 गुना / सेकंड |
| माप सीमा | 6 मी, 30 मी |
| माप की सटीकता | 0.05% ~ 0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4... 20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40 ~ +130 डिग्री सेल्सियस, -40 ~ +250 डिग्री सेल्सियस, -40 ~ +500 डिग्री सेल्सियस |
| प्रक्रिया दबाव | -0.1~2.0MPa,-0.1~4.0MPa |
| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, क्लैंप (वैकल्पिक) |
| विद्युत इंटरफ़ेस | M20×1.5 , ½ "एनपीटी |
| संरक्षण ग्रेड | आईपी 65, आईपी 67, आईपी 68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaIICT6Ga, ExdIICT6Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
