उत्पाद विवरण:
|
| नाममात्र का दाब: | ≤2.5 एमपीए | औसत व्यास: | डीएन500～डीएन2600 |
|---|---|---|---|
| शुद्धता: | ± 3% ± 5% | ||
| हाई लाइट: | वेंचुरी फ्लो मीटर,डिफरेंशियल प्रेशर वेंचुरी फ्लो मीटर,डीएन 500 वेंचुरी ट्यूब फ्लो मीटर डालें |
||
लघु स्थापना आकार अच्छी स्थिरता बड़े अंतर दबाव डालें वेंचुरी

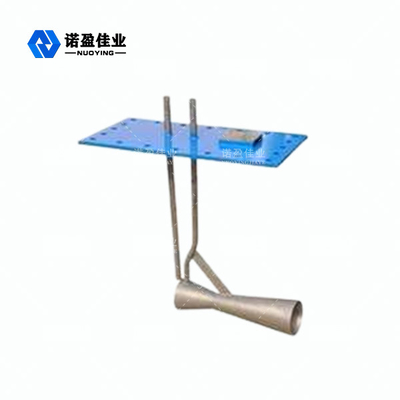

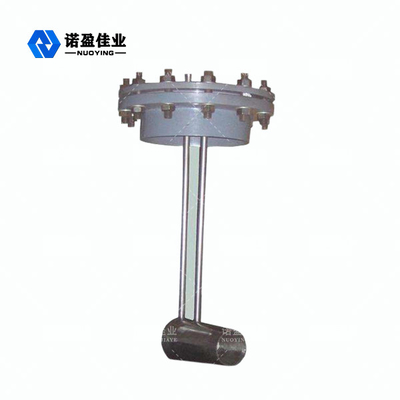

सम्मिलन वेंटुरी एक छोटे व्यास का शास्त्रीय वेंचुरी है जो एक गोलाकार पाइप के केंद्र में डाला जाता है।सामने सीधे पाइप में स्थिर दबाव और इस सम्मिलित पाइप के गले में स्थिर दबाव के बीच का अंतर प्रवाह दर जानने के लिए मापा जाता है, जिसका उपयोग बड़े पाइप व्यास वाले गैसों की प्रवाह दर के लिए किया जा सकता है (उदाहरण के लिए ब्लास्ट फर्नेस गैस, ग्रिप गैस, आदि)।
वेंचुरी कार्य सिद्धांत डालें
इतालवी भौतिक विज्ञानी जीबी वेंचुरी द्वारा आविष्कार किए गए तरल पदार्थों के अंतर दबाव को मापने के लिए एक उपकरण, इसलिए नाम।वेंटुरी एक पाइप है जो पहले सिकुड़ता है और फिर धीरे-धीरे फैलता है।इनलेट सेक्शन और सबसे छोटे सेक्शन के बीच दबाव अंतर मापा जाता है, और बर्नौली के प्रमेय का उपयोग करके प्रवाह दर पाया जाता है।वेंचुरी ट्यूब में निम्नलिखित भाग होते हैं: इनलेट सेक्शन: एक छोटा बेलनाकार खंड, इसका व्यास डी है;② संकुचन खंड: एक शंक्वाकार ट्यूब का आकार, लगभग 21 ° ± 2 ° का शंकु कोण;गला: एक छोटा सीधा खंड, लगभग 1/3 से 1/4 D का व्यास, ट्यूब के व्यास के बराबर लंबाई;④ प्रसार खंड: 8 ° ~ 15 ° शंकु ट्यूब का शंकु कोण।इनलेट सेक्शन के अंत से एक प्रेशर रिंग के अंत में 0.25 ~ 0.75D, कम से कम चार प्रेशर होल और प्रेशर रिंग से लेकर प्रेशर गेज तक होते हैं।इसके अलावा, गले के केंद्र में मैनोमीटर की ओर जाने वाला एक बहु-छिद्र दबाव रिंग भी होता है।इनलेट सेक्शन और सबसे छोटे सेक्शन (यानी गले सेक्शन) के बीच दबाव अंतर को मैनोमीटर के पैमाने या स्वचालित रिकॉर्डर द्वारा मापा जा सकता है।
वेंचुरी डिज़ाइन फ़ीचर डालें
1. लघु स्थापना आकार, स्थापित करने में आसान और कम लागत।
2. छोटे दबाव में कमी, ऊर्जा की बचत।
3. अच्छी स्थिरता, प्रक्रिया निगरानी के लिए इस्तेमाल किया जा सकता है।
4. बड़े अंतर दबाव, उच्च सटीकता, विस्तृत माप सीमा।
5. चिकनी अंतर दबाव विशेषताओं के साथ अच्छी स्थिरता।
6. उपयोग की विस्तृत श्रृंखला, सामान्य गैस, ग्रिप गैस, ब्लास्ट फर्नेस गैस जिसमें अधिक अशुद्धियाँ होती हैं, आदि, लंबे समय तक उपयोग में रुकावट की घटना नहीं होती है।स्ट्रेट पाइप सेक्शन से पहले और बाद में मानक थ्रॉटलिंग डिवाइस से छोटा होता है, लगभग 1.5D पहले और 1D बाद में।
7. ऑनलाइन तापमान और दबाव के साथ एकीकृत संरचना को स्वयं सुधारना।
वेंचुरी तकनीकी पैरामीटर डालें
| नाममात्र का दाब | ≤2.5MPa |
| नॉमिनल डायामीटर | डीएन500～डीएन2600 |
| शुद्धता | ± 3% ± 5% |
