उत्पाद विवरण:
|
औसत व्यास: | डीएन 50 (डीएन 1000) | नाममात्र का दाब: | 450MPa |
---|---|---|---|
पर्यावरण का तापमान: | -20 ℃ ~ + 55 ℃ | मध्यम तापमान: | -20 ℃ ~ + 300 ℃ |
शुद्धता: | ± 1.0% ~ ± 1.5% | कनेक्शन विधि: | निकला हुआ किनारा क्लैंपिंग, थ्रेडेड कनेक्शन, निकला हुआ किनारा कनेक्शन, सम्मिलित प्रकार, आदि। |
सीधे पाइप अनुभाग की आवश्यकताएं: | अपस्ट्रीम स्ट्रेट पाइप सेक्शन 10DN होना चाहिए, डाउनस्ट्रीम स्ट्रेट पाइप सेक्शन ≥ गैस 5DN . होना चाहि | ||
हाई लाइट: | निकला हुआ किनारा क्लैंपिंग टर्बाइन फ्लो मीटर,450MPa टर्बाइन फ्लो मीटर,थ्रॉटल टर्बाइन गैस मीटर |

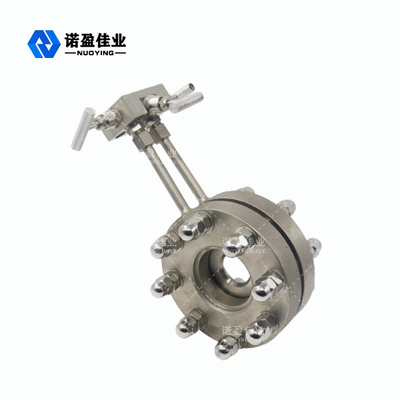

अनुप्रयोगों की विस्तृत श्रृंखला स्थिर प्रदर्शन ऑल-इन-वन फ्लेव मीटर
थ्रॉटल डिवाइस के कई फायदे हैं, लेकिन आम तौर पर काम का बोझ डालने वाले क्षेत्र में दबाव रेखा महसूस होती है, लेकिन रिसाव, रुकावट और अन्य समस्याओं का भी खतरा होता है।हाल के वर्षों में, अंतर दबाव ट्रांसमीटरों ने तेजी से विकास किया है, न केवल कॉम्पैक्ट आकार, और स्थिर प्रदर्शन, समायोजित करने में आसान, मूल रूप से उपयोग की प्रक्रिया में शून्य बिंदु को समायोजित करने की कोई आवश्यकता नहीं है।इन फायदों ने वन-पीस थ्रॉटल फ्लोमीटर (छिद्र प्लेट, कुंडलाकार छिद्र प्लेट, नोजल, आदि सहित) के विकास और अनुप्रयोग में योगदान दिया है।
ऑल-इन-वन फ्लेव मीटर कार्य सिद्धांत
पाइप लाइन आंतरिक छिद्र या नोजल और अन्य थ्रॉटलिंग भागों में स्थापित, पाइप के आंतरिक व्यास से छोटे एपर्चर के थ्रॉटलिंग भागों के कारण, जब थ्रॉटलिंग भागों के माध्यम से द्रव प्रवाह होता है, तो प्रवाह बीम क्रॉस-सेक्शन अचानक सिकुड़ जाता है, प्रवाह दर में तेजी आई।थ्रॉटल के पिछले छोर पर द्रव का स्थिर दबाव कम हो जाता है, इसलिए स्थिर दबाव अंतर थ्रॉटल से पहले और बाद में उत्पन्न होता है, जिसका द्रव प्रवाह दर के साथ एक निश्चित संख्यात्मक संबंध होता है, Q = K के अनुरूप होता है। पी।अंतर दबाव ट्रांसमीटर (या अंतर दबाव मीटर) का उपयोग प्रवाह दर के माप को प्राप्त करने के लिए थ्रॉटल से पहले और बाद में अंतर दबाव को मापने के लिए किया जाता है।
ऑल-इन-वन फ्लेव मीटर डिज़ाइन फ़ीचर
1. छिद्र प्लेट गणना अंतरराष्ट्रीय मानक और प्रसंस्करण को अपनाती है।
2. मानक प्रकार थ्रॉटलिंग डिवाइस को वास्तविक प्रवाह अंशांकन के बिना उपयोग में लाया जा सकता है।
3. एक टुकड़ा छिद्र प्लेट स्थापित करना आसान है, दबाव पाइप खींचने की कोई आवश्यकता नहीं है, सीधे अंतर दबाव ट्रांसमीटर और दबाव ट्रांसमीटर से जोड़ा जा सकता है।
4. अनुप्रयोगों की विस्तृत श्रृंखला, सभी एकल-चरण प्रवाह को मापा जा सकता है, मिश्रित-चरण प्रवाह का हिस्सा भी लागू किया जा सकता है।
5. थ्रॉटलिंग डिवाइस की संरचना को कॉपी करना आसान है, सरल, ठोस, स्थिर और विश्वसनीय प्रदर्शन, लंबी सेवा जीवन और कम कीमत।
ऑल-इन-वन फ्लेव मीटर तकनीकी पैरामीटर्स
नॉमिनल डायामीटर | डीएन 50 (डीएन 1000) |
नाममात्र का दाब | 450MPa |
पर्यावरण का तापमान | -20 ℃ ~ + 55 ℃ |
मध्यम तापमान | -20 ℃ ~ + 300 ℃ |
शुद्धता | ± 1.0% ~ ± 1.5% |
कनेक्शन विधि |
निकला हुआ किनारा क्लैंपिंग, थ्रेडेड कनेक्शन, निकला हुआ किनारा कनेक्शन, सम्मिलित प्रकार, आदि।
|
सीधे पाइप अनुभाग की आवश्यकताएं |
अपस्ट्रीम स्ट्रेट पाइप सेक्शन 10DN होना चाहिए, डाउनस्ट्रीम स्ट्रेट पाइप सेक्शन गैस 5DN . होना चाहिए
|
फंक्शन सेटिंग | उपयोगकर्ता की आवश्यकताओं के अनुसार, सिग्नल रिमोट ट्रांसमिशन (फील्ड बस फ़ंक्शन हो सकता है), बुद्धिमान मुआवजा, प्रदर्शन प्रवाह या द्रव्यमान प्रवाह, मानक मात्रा प्रवाह, आदि प्राप्त करने के लिए संबंधित उपकरणों का चयन किया जा सकता है। |
