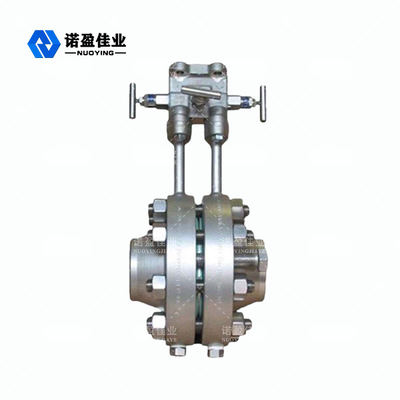

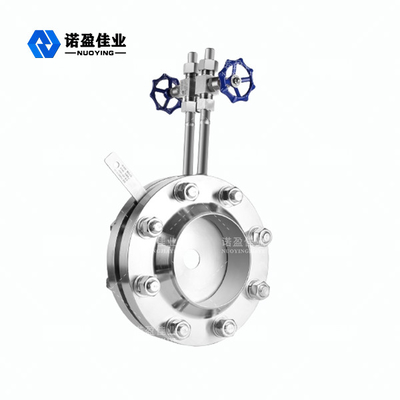

संरचना तरल NYLD - KB . के लिए कुंडलाकार चैनल छिद्र प्लेट टर्बाइन फ्लो मीटर

संरचना तरल NYLD - KB . के लिए कुंडलाकार चैनल छिद्र प्लेट टर्बाइन फ्लो मीटर

ब्रांड नाम: NUOYINGJIAYE
Model Number: एनवाईएलडी-केबी
एमओक्यू: 1 टुकड़ा
कीमत: $450 to $1700 /pcs
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 1000 पीसी / पूर्व माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शीआन, शानक्सी (चीन)
प्रमाणन:
CE
दबाव निष्कर्षण विधि:
मानक दबाव निष्कर्षण सी
नाममात्र का दाब:
450MPa
औसत व्यास:
डीएन 50 (डीएन 2600)
शुद्धता:
± 1.5% ~ ± 2.5%
परिचालन तापमान:
-200~450℃
कनेक्शन विधि:
निकला हुआ किनारा कनेक्शन, वेल्डेड कनेक्शन
पैकेजिंग विवरण:
गत्ते का डिब्बा, 60cm × 30cm × 30cm
आपूर्ति की क्षमता:
1000 पीसी / पूर्व माह
प्रमुखता देना:

कुंडलाकार चैनल प्रकार टर्बाइन फ्लो मीटर

,

छिद्र प्लेट टर्बाइन फ्लो मीटर DN50

,

संरचना तरल टर्बाइन मीटर

उत्पाद का वर्णन

कुंडलाकार चैनल प्रकार संरचना तरल NYLD-KB छिद्र टायो रिंग प्लेट फ्लोमीटर





NYLD-KB श्रृंखला कुंडलाकार छिद्र प्लेट प्रवाहमापी मानक छिद्र प्लेट के आधार पर विकसित एक थ्रॉटलिंग फ्लो सेंसर है, क्योंकि यह कुंडलाकार चैनल प्रकार की संरचना को अपनाता है, ताकि मापा गया विभिन्न गंदा मीडिया आसानी से छिद्र प्लेट और पाइप के बीच कुंडलाकार भट्ठा से गुजर सके। .इसलिए, गंदे मीडिया के प्रवाह माप में कुंडलाकार छिद्र प्लेट प्रवाहमापी का व्यापक रूप से उपयोग किया जाता है।



एनवाईएलडी-केबी छिद्र टायो रिंग प्लेट फ्लोमीटर कार्य सिद्धांत:



सर्कुलर ऑरिफिस प्लेट फ्लोमीटर का न्यूनतम प्रवाह खंड प्लेट के केंद्र में गोलाकार छेद होता है, जब प्रवाह क्षेत्र के अचानक संकुचन और प्रवाह को मापने के लिए त्वरण के कारण गोलाकार छेद के माध्यम से द्रव, और न्यूनतम प्रवाह खंड वृत्ताकार छिद्र प्लेट प्रवाहमापी प्लेट का बाहरी किनारा और ट्यूब की भीतरी दीवार एक वृत्त बनाने के लिए है, प्रवाह क्षेत्र और त्वरण के अचानक संकुचन के माध्यम से द्रव, वृत्ताकार छिद्र प्लेट के किनारे के आसपास का द्रव और परिणामी सतह की परत बेलनाकार होगी, तरल पदार्थ के प्रतिरोध का सिद्धांत समान है, इसलिए गोलाकार छिद्र प्लेट प्रवाहमापी के कारण तरल पदार्थ का प्रतिरोध गुणांक अपेक्षाकृत समान होता है, जिससे दोनों के लिए समान बहिर्वाह गुणांक होना संभव हो जाता है।



एनवाईएलडी-केबी ऑरिफिस टायो रिंग प्लेट फ्लोमीटर तकनीकी पैरामीटर्स



दबाव निष्कर्षण विधि मानक दबाव निष्कर्षण सी
नाममात्र का दाब 450MPa
नॉमिनल डायामीटर डीएन 50 (डीएन 2600)
शुद्धता ± 1.5% ~ ± 2.5%
परिचालन तापमान -200~450℃
कनेक्शन विधि निकला हुआ किनारा कनेक्शन, वेल्डेड कनेक्शन



एनवाईएलडी-केबी ऑरिफिस टायो रिंग प्लेट फ्लोमीटर डिजाइन फीचर:



1. न केवल सामान्य तरल पदार्थ के प्रवाह को माप सकते हैं, बल्कि विभिन्न अशुद्धियों (जैसे धूल, निलंबन, वर्षा, आदि) वाले तरल पदार्थों पर भी लागू किया जा सकता है, जैसे विभिन्न प्रकार की गैस गर्म हवा, ग्रिप गैस, प्राकृतिक गैस, ठंडा परिसंचारी पानी, आदि।

2. संतृप्त भाप सुपरहिटेड भाप को मापने से भाप के ठहराव से बनने वाले घनीभूत बिल्डअप से बचा जा सकता है, और जब भाप को फिर से भेजा जाता है, तो यह जल्दी से सटीक माप में प्रवेश कर सकता है।इंस्ट्रूमेंट बॉडी के एक अन्य भाग में एक सीधी मापने वाली ट्यूब होती है, जिससे साइट पर स्थापित होने पर इंस्टॉलेशन त्रुटियों (जैसे कि सनकीपन, पाइप में चिपके गास्केट) का उपकरण के माप पर बहुत कम प्रभाव पड़ता है।

3. "समान दबाव की अंगूठी" संरचना का उपयोग करते हुए, जब सीधे पाइप अनुभाग की लंबाई पर्याप्त लंबी नहीं होती है, तब भी इसे सटीक रूप से मापा जा सकता है।उदाहरण के लिए: 90 ° कोहनी के बहाव में, मीटर की लंबाई पहले 2D हो सकती है;30 ° कोहनी के बहाव में, मीटर की लंबाई पहले 0.5 D हो सकती है।

4. उच्च तापमान और उच्च दबाव तरल पदार्थ (जैसे सुपरहिटेड स्टीम), कम लागत, विश्वसनीय काम, स्थिर प्रदर्शन के लिए उपयुक्त "वेल्डिंग विधि" कनेक्शन का उपयोग करना।

5. आसान क्रिस्टलीकरण, आसान वाष्पीकरण और अन्य तरल पदार्थों के लिए उपयुक्त "जैकेट इन्सुलेशन" संरचना को अपनाएं, जिन्हें गर्म या ठंडा करने की आवश्यकता होती है।
