उत्पाद विवरण:
|
| नमूना: | एनवाईआरडी702 | repeatability: | ± 3 मिमी |
|---|---|---|---|
| संकल्प: | 1 मिमी | सैम्पलिंग: | गूंज 55 नमूने / s |
| आउटपुट वर्तमान संकेत: | 4-20mA | विस्फोट का स्तर: | EXiaIICT6 गा |
| पर्यावरण की स्थिति: | -40 ℃ ~ +80 ℃ | आवृत्ति: | 100MHZ-1.8GHZ |
| हाई लाइट: | स्टेनलेस स्टील रडार स्तर ट्रांसमीटर,रडार स्तर ट्रांसमीटर चार तार,20mA रडार तरल स्तर ट्रांसमीटर |
||

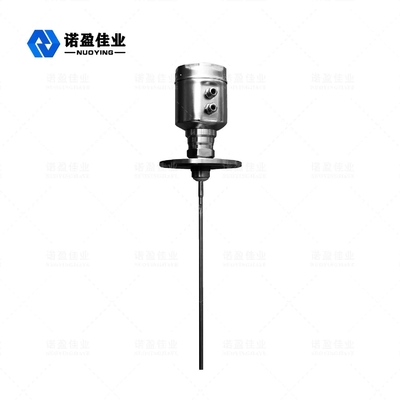

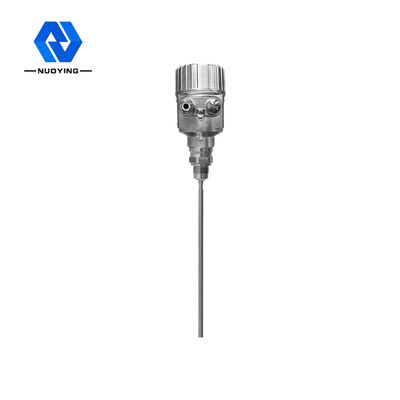

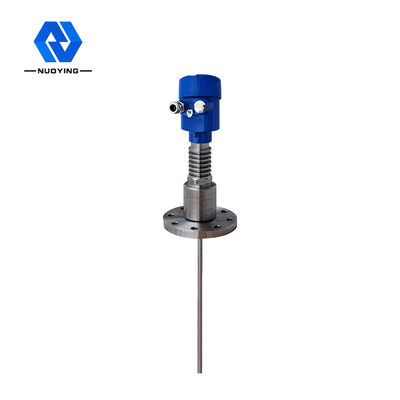

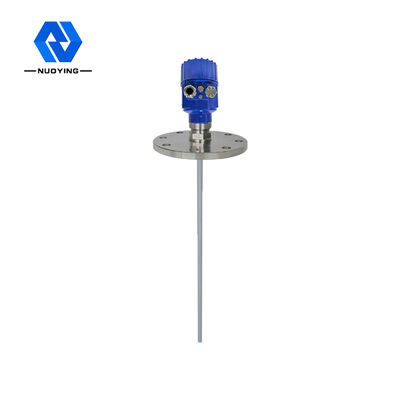

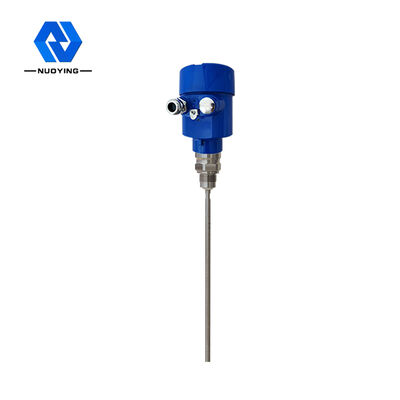

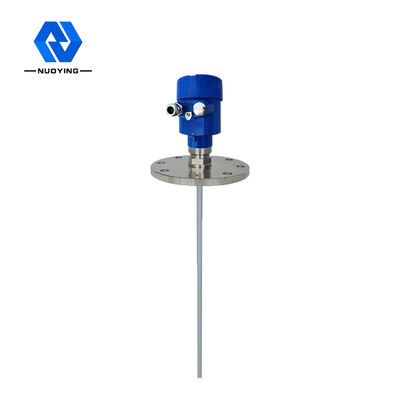

स्टेनलेस स्टील NYRD702 रडार स्तर ट्रांसमीटर 4-20mA / HART (दो तार / चार तार)
स्टेनलेस स्टील NYRD702 रडार स्तर ट्रांसमीटर
गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।निर्यात और आयात से दूर रहें।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।धातु और प्लास्टिक के डिब्बे के लिए, मीटर टैंक की भीतरी दीवार को नहीं छूना चाहिए।यदि टैंक के मध्य में मेटल टैंक, लेवल गेज नहीं लगाया जाना चाहिए।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने के लिए परिलक्षित होता है और उसी पथ के साथ पल्स ट्रांसमीटर पर वापस आ जाता है।दाईं ओर का आरेख रॉड के आकार का रडार इंस्टॉलेशन दिखाता है, जिसका उपयोग मुख्य रूप से तरल स्तर माप के लिए किया जाता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।छत के केंद्र में सेंसर स्थापित किया जा सकता है, यदि शंकु के लिए कंटेनर के नीचे, टैंक के तल में माप सकते हैं।
स्टेनलेस स्टील NYRD702 रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर:
| मापदंडों |
आवृत्ति: 100MHZ-1.8GHZ मापने की सीमा: -केबल: 0-30 मीटर;रॉड, समाक्षीय: 0-6m प्रतिक्रिया की गति: 0.2S (वास्तविक उपयोग के आधार पर) शुद्धता: <0.1% |
| संचार अंतरफलक | हार्ट संचार प्रोटोकॉल |
| repeatability | ± 3 मिमी |
| संकल्प | 1 मिमी |
| सैम्पलिंग | गूंज 55 नमूने / s |
| आउटपुट वर्तमान संकेत | 4-20mA/HART |
| प्रक्रिया कनेक्शन |
निकला हुआ किनारा DN50, DN80, DN100, DN150 |
| प्रक्रिया दबाव | -1 ~ 40बार |
| शक्ति |
पावर: 24VDC (± 10%), तरंग वोल्टेज: 1Vpp बिजली की खपत: अधिकतम 22.5mA |
| पर्यावरण की स्थिति | -40 ℃ ~ +80 ℃ |
| आवास संरक्षण ग्रेड | आईपी68 |
| विस्फोट का स्तर | EXiaIICT6 गा |
| इंस्ट्रुमेंटेशन बिजली की आपूर्ति और सिग्नल आउटपुट वायर कनेक्शन |
दो-कोर परिरक्षित केबल साझा करना केबल प्रविष्टि: 2 एम 20 × 1.5 (केबल व्यास 5 - 9 मिमी) |
मैं टिप्पणी:उत्पादोंहो सकता हैके अनुसार अनुकूलितकोविशिष्ठ जरूरतेंकाउपयोगकर्ता!
