उत्पाद विवरण:
|
रेंज अनुपात: | 1:10 | काम का तनाव: | डीएन15~डीएन50:4.0एमपीए |
---|---|---|---|
मध्यम चिपचिपाहट: | DN15<5mPa*s | कनेक्शन विधि: | पिरोया कनेक्शन, निकला हुआ किनारा कनेक्शन |
कुल लंबाई: | पल्स सिग्नल, 4 ~ 20mA सिग्नल | बिजली की आपूर्ति: | 24वीडीसी |
माप श्रेणी: | पानी (2.5~60000) एल/एच, हवा (0.07~2000) एम³/एच, (0.101025 एमपीए पर, 20℃) | माप की सटीकता: | ± 1.0% आर, ± 0.5% आर, ± 0.2% आर (अनुकूलन योग्य) |
हाई लाइट: | 24VDC मेटल ट्यूब फ्लोट फ्लोमीटर,टर्बाइन मेटल ट्यूब फ्लोट फ्लोमीटर,मेटल ट्यूब टर्बाइन फ्लोमीटर |

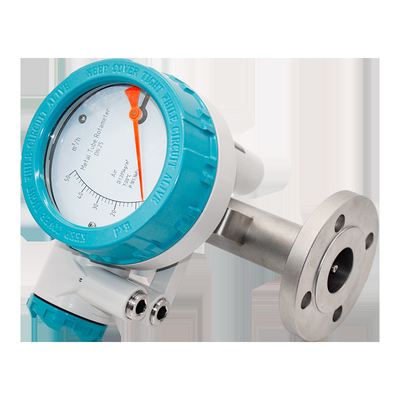

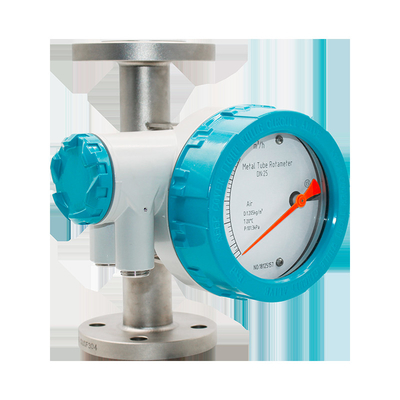

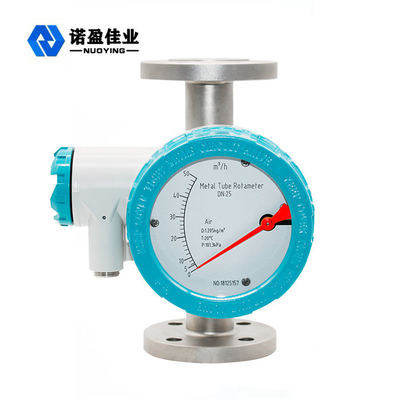

विश्वसनीय कार्य उच्च सटीकता वाइड रेंज NYGZ-L मेटल ट्यूब फ्लोट फ्लोमीटर
NYGZ-L श्रृंखला धातु ट्यूब फ्लोट प्रवाहमापी संरचना सरल, विश्वसनीय कार्य, उच्च सटीकता, अनुप्रयोगों की विस्तृत श्रृंखला है।ग्लास रोटर फ्लोमीटर की तुलना में उच्च दबाव का सामना कर सकता है।एनवाईजीजेड-एल सीरीज फ्लोमीटर में सीटू इंडिकेशन, इलेक्ट्रिक रिमोट ट्रांसमिशन, लिमिट स्विच अलार्म, जंग प्रतिरोध, जैकेटेड टाइप, डंपिंग टाइप और विस्फोट प्रूफ किस्में हैं।राष्ट्रीय रक्षा, रसायन, पेट्रोलियम, धातु विज्ञान, विद्युत शक्ति, पर्यावरण संरक्षण, दवा और प्रकाश उद्योग और तरल, गैस प्रवाह माप और स्वचालित नियंत्रण के अन्य विभागों में व्यापक रूप से उपयोग किया जाता है।
फ्लोमीटर डिटेक्शन पार्ट्स 1Cr18Ni9Ti स्टेनलेस स्टील से बने होते हैं, विशेष अवसरों को Cr18Ni12Mo2Ti या F46 और अन्य संक्षारण प्रतिरोधी सामग्री से भी बनाया जा सकता है।विशेष विनिर्देशों को छोड़कर, प्रवाह मीटर की ऊंचाई 250 मिमी है, और कनेक्शन निकला हुआ किनारा GB / T9119.8 ~ 10 मानक है, जिसे उपयोगकर्ताओं की विशेष आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।
NYGZ-L मेटल ट्यूब फ्लोट फ्लोमीटर वर्किंग सिद्धांत:
जब द्रव नीचे से ऊपर की ओर सीधा मापने वाली नली से होकर गुजरता है, तो दबाव अंतर की क्रिया के तहत फ्लोट ऊपर उठता है, और फ्लोट वृद्धि की ऊंचाई प्रवाह के आकार का प्रतिनिधित्व करती है।फ्लोट एक ऊंचाई तक बढ़ जाता है जो प्रवाह दर का प्रतिनिधित्व करता है और फ्लोट में चुंबक और संकेतक में चुंबक के बीच एक युग्मन के माध्यम से संकेतक को प्रेषित किया जाता है, जो सूचक को घुमाने के लिए सूचक को ड्राइव करता है।
एनवाईजीजेड-एल मेटल ट्यूब फ्लोट फ्लोमीटर तकनीकी पैरामीटर्स
माप श्रेणी | पानी (2.5~60000) एल/एच, हवा (0.07~2000) एम³/एच, (0.101025 एमपीए पर, 20℃) |
माप की सटीकता | ± 1.0% आर, ± 0.5% आर, ± 0.2% आर (अनुकूलन योग्य) |
रेंज अनुपात | 1:10 |
काम का तनाव | डीएन15~डीएन50:4.0एमपीए |
मीडिया तापमान | -80 ℃ ~ + 200 ℃ (पंक्तिबद्ध F46 प्रवाहमापी 0 ℃ ~80 ℃) |
मध्यम चिपचिपाहट | DN15<5mPa*s |
कनेक्शन विधि | पिरोया कनेक्शन, निकला हुआ किनारा कनेक्शन |
कुल लंबाई | पल्स सिग्नल, 4 ~ 20mA सिग्नल |
मापने ट्यूब सामग्री |
सामान्य प्रकार:1Cr18Ni9Ti जंग प्रतिरोधी: Cr18Ni12Mo2Ti, 316L, 316 |
उत्पादन में संकेत | 2-तार (4 से 20) mA, 3-तार (0 से 10) mA |
रैखिकता | 1.0% |
बिजली की आपूर्ति | 24वीडीसी |
बिजली की खपत | 25 मेगावाट |
पर्यावरण का तापमान | -25℃~+55℃ |
धमाका प्रूफ ग्रेड | Exia IICT5 |
