उत्पाद विवरण:
|
ठेठ आवेदन: | तरल | साधन कैलिबर: | थ्रेडेड कनेक्शन; निकला हुआ किनारा कनेक्शन |
---|---|---|---|
माप की सटीकता: | ± 1.0% आर, ± 0.5% आर, ± 0.2% आर (अनुकूलन योग्य) | रेंज अनुपात: | 1:10; 1:15; 1:20 |
सेंसर सामग्री: | 304 स्टेनलेस स्टील, 316 (एल) स्टेनलेस स्टील, आदि। | मीडिया तापमान: | -20 ℃ ~ + 120 ℃ |
वायुमण्डलीय दबाव: | 86केपीए~106केपीए | सिग्नल आउटपुट: | पल्स सिग्नल, 4 ~ 20mA सिग्नल |
हाई लाइट: | तरल टर्बाइन फ्लोमीटर उच्च सटीकता,304 स्टेनलेस स्टील तरल टर्बाइन फ्लोमीटर,थ्रेडेड वॉटर टर्बाइन फ्लो मीटर |

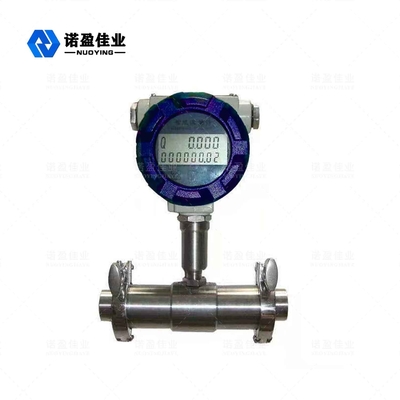

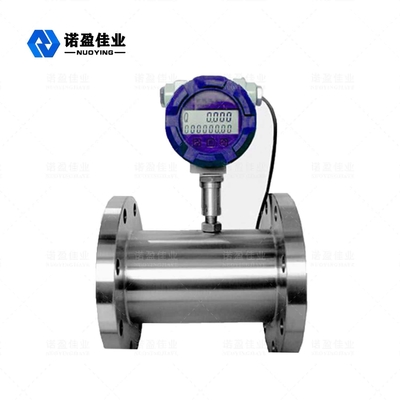

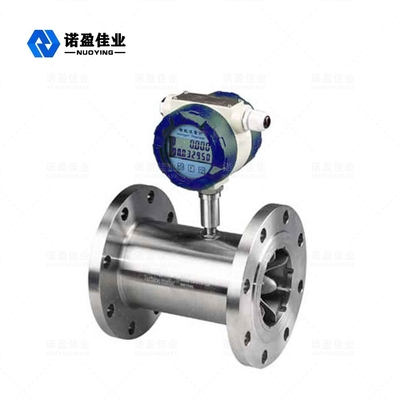

उच्च सटीकता अच्छा दोहराव तरल NYWL-L टर्बाइन फ्लोमीटर
NYWL-L टर्बाइन फ्लोमीटर कार्य सिद्धांत:
NYWL-L श्रृंखला टर्बाइन फ्लोमीटर सरल संरचना, हल्के, उच्च सटीकता, अच्छी प्रतिलिपि प्रस्तुत करने योग्यता, उत्तरदायी, स्थापित करने में आसान और टरबाइन फ्लोमीटर की एक नई पीढ़ी के उपयोग को बनाए रखने के साथ अनुकूलन डिजाइन के बाद देश और विदेश में प्रवाह मीटर की उन्नत तकनीक को अवशोषित करता है। स्टेनलेस स्टील 1CraNigTi, 2Cris और corundum Alc0a के साथ बंद पाइपलाइन को मापने में व्यापक रूप से उपयोग किया जाता है, कठोर मिश्र धातु खुरचना नहीं करता है।और कोई फाइबर, कण और अन्य अशुद्धियां नहीं, 5 × 10-6m3 / s तरल से कम काम कर रहे तापमान कीनेमेटिक चिपचिपाहट, 5 × 10-6m² / s तरल से अधिक कीनेमेटिक चिपचिपाहट के लिए, प्रवाहमापी का उपयोग वास्तविक तरल के अंशांकन के बाद किया जा सकता है .विशेष कार्यों के साथ प्रदर्शन उपकरण, मात्रात्मक नियंत्रण भी हो सकता है, अधिक मात्रा अलार्म, आदि, प्रवाह माप और ऊर्जा की बचत के लिए आदर्श उपकरण है।
सेंसर का इंस्ट्रूमेंटेशन गुणांक फ्लो कैलिब्रेशन डिवाइस के कैलिब्रेशन से लिया गया है, जो इनपुट (फ्लो) और आउटपुट (फ्रीक्वेंसी पल्स) के अनुसार सेंसर के आंतरिक द्रव तंत्र, सेंसर को ब्लैक बॉक्स के रूप में बिल्कुल नहीं पूछता है। सिग्नल) इसके रूपांतरण गुणांक को निर्धारित करने के लिए, यह व्यावहारिक अनुप्रयोगों के लिए सुविधाजनक है।हालांकि, यह ध्यान दिया जाना चाहिए कि यह रूपांतरण कारक (उपकरण कारक) सशर्त है, इसकी अंशांकन स्थितियां संदर्भ स्थितियां हैं, यदि इस स्थिति से विचलन का उपयोग गुणांक बदल जाएगा, परिवर्तन सेंसर के प्रकार, पाइप स्थापना की स्थिति और तरल पदार्थ पर निर्भर करता है स्थिति के भौतिक पैरामीटर।
NYWL-L टर्बाइन फ्लोमीटर डिज़ाइन फ़ीचर
1. उच्च सटीकता, आम तौर पर ± 1% आर, ± 0.5% आर, उच्च परिशुद्धता प्रकार ± 0.2% आर तक।
2. अच्छा दोहराव, 0.05% ~ 0.2% तक की अल्पकालिक पुनरावृत्ति, यह अच्छी दोहराव की वजह से है, जैसे कि बार-बार अंशांकन या ऑनलाइन अंशांकन बहुत उच्च सटीकता प्राप्त कर सकता है, व्यापार निपटान में पसंदीदा प्रवाहमापी है।
3. आउटपुट पल्स फ्रीक्वेंसी सिग्नल, कुल माप और कंप्यूटर कनेक्शन के लिए उपयुक्त, कोई शून्य बिंदु बहाव नहीं, मजबूत विरोधी हस्तक्षेप क्षमता।
4. एक बहुत ही उच्च आवृत्ति संकेत (3 ~ 4kHz), मजबूत संकेत संकल्प प्राप्त कर सकते हैं।
5. विस्तृत श्रृंखला, मध्यम और बड़े व्यास 1:20 तक, छोटे व्यास 1:10, कॉम्पैक्ट और हल्के संरचना, आसान स्थापना और रखरखाव, बड़ी परिसंचरण क्षमता।
6. उच्च दबाव माप के लिए लागू, मीटर शरीर को छेद खोलने की जरूरत नहीं है, उच्च दबाव प्रकार के उपकरण बनाने में आसान है।
7. विशेष सेंसर प्रकार, विभिन्न प्रकार के विशेष सेंसर के लिए उपयोगकर्ताओं की विशेष आवश्यकताओं के अनुसार डिज़ाइन किए जा सकते हैं, जैसे निम्न-तापमान प्रकार, द्वि-दिशात्मक प्रकार, डाउनहोल प्रकार, रेत मिश्रण विशेष प्रकार इत्यादि।
8. सम्मिलन प्रकार में बनाया जा सकता है, बड़े व्यास माप के लिए उपयुक्त, छोटे दबाव हानि, कम कीमत, प्रवाह के बिना हटाया जा सकता है, स्थापित करने और बनाए रखने में आसान है।
NYWL-L टर्बाइन फ्लोमीटर तकनीकी पैरामीटर्स
ठेठ आवेदन | तरल |
साधन कैलिबर | थ्रेडेड कनेक्शन;निकला हुआ किनारा कनेक्शन |
माप की सटीकता | ± 1.0% आर, ± 0.5% आर, ± 0.2% आर (अनुकूलन योग्य) |
रेंज अनुपात | 1:10;1:15;1:20 |
सेंसर सामग्री | 304 स्टेनलेस स्टील, 316 (एल) स्टेनलेस स्टील, आदि। |
मीडिया तापमान | -20 ℃ ~ + 120 ℃ |
पर्यावरण का तापमान | -20 ℃ ~ + 60 ℃ |
सापेक्षिक आर्द्रता | 5% ~ 90% |
वायुमण्डलीय दबाव | 86Kpa~106Kpa |
सिग्नल आउटपुट | पल्स सिग्नल, 4 ~ 20mA सिग्नल |
संचार आउटपुट | हार्ट / आरएस 485 |
बिजली की आपूर्ति | बाहरी बिजली की आपूर्ति: + 24VDC ± 15%, लहर ± 5 आंतरिक बिजली की आपूर्ति: 2.0 ~ 3.0V |
सिग्नल लाइन इंटरफ़ेस | मूल प्रकार, विस्फोट प्रूफ प्रकार |
संरक्षण/विस्फोट प्रूफ ग्रेड | IP 67/ExiaⅡCT4 या ExdⅡBT6 |
