उत्पाद विवरण:
|
| बिजली की आपूर्ति: | 12 ~ 24 वीडीसी | नाममात्र का दाब: | 1.6MPa, 2.5MPa, 4.0MPa और अधिक |
|---|---|---|---|
| सटीकता ग्रेड: | 1.0, 1.5 | मीडिया तापमान: | -40 ~ 350 ℃ |
| दबाव से नुकसान: | प्रतिरोध गुणांक सीडी≤2.4 | उत्पादन में संकेत: | वोल्टेज पल्स निम्न स्तर 1V उच्च स्तर ≥ 6V, मानक वर्तमान संकेत 4 ~ 20mA |
| धमाका प्रूफ ग्रेड: | Exia II CT6 (वैकल्पिक) | ||
| हाई लाइट: | 20mA भंवर प्रवाहमापी,दबाव भंवर प्रवाहमापी,भंवर तरल स्तर ट्रांसमीटर |
||

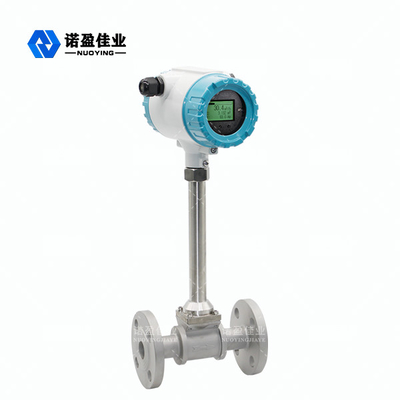

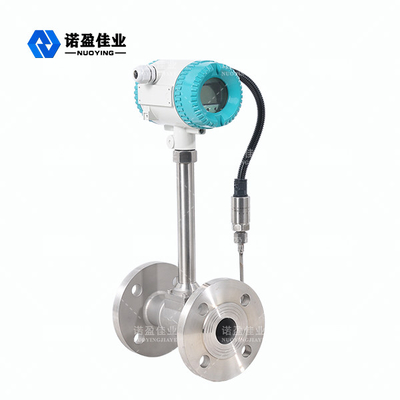

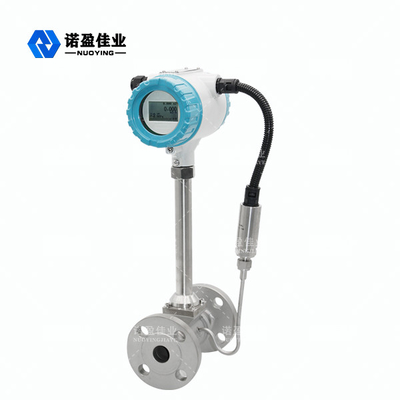

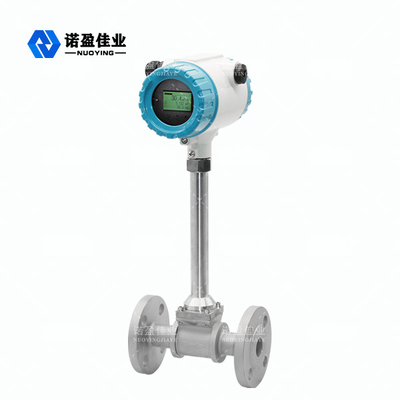

उच्च मापन सटीकता उच्च विश्वसनीयता 20mA भंवर प्रवाहमापी
भंवर प्रवाहमापी मुख्य रूप से औद्योगिक पाइपलाइन द्रव प्रवाह माप, जैसे गैस, तरल, भाप और अन्य मीडिया के लिए कारमेन भंवर सिद्धांत अनुसंधान और उत्पादन पर आधारित है।द्रव घनत्व, दबाव, तापमान, चिपचिपाहट और अन्य मापदंडों से लगभग स्वतंत्र काम करने की स्थिति के मात्रा प्रवाह को मापने में इसकी विशेषताएं छोटे दबाव हानि, एक बड़ी रेंज, उच्च सटीकता हैं।कोई जंगम यांत्रिक भाग नहीं, इसलिए उच्च विश्वसनीयता और कम रखरखाव।साधन पैरामीटर समय के साथ स्थिर हो सकते हैं।भंवर फ्लो मीटर पीजोइलेक्ट्रिक स्ट्रेस सेंसर को अपनाता है, जो अत्यधिक विश्वसनीय है और -20 ℃ ～ + 250 ℃ के ऑपरेटिंग तापमान रेंज में काम कर सकता है।इसमें एनालॉग मानक सिग्नल और डिजिटल पल्स सिग्नल आउटपुट है, इसलिए डिजिटल सिस्टम जैसे कंप्यूटर के साथ इसका उपयोग करना आसान है, जो एक उन्नत और आदर्श माप उपकरण है।
भंवर प्रवाहमापी कार्य सिद्धांत
भंवर प्रवाहमापी भंवर जनरेटर, जांच जांच और संबंधित इलेक्ट्रॉनिक सर्किटरी और अन्य घटकों के प्रवाह क्षेत्र में डिज़ाइन किया गया है।जब द्रव भंवर जनरेटर के माध्यम से बहता है, तो यह दोनों तरफ भंवरों की दो बारी-बारी से पंक्तियाँ बनाता है, इस भंवर को कारमेन भंवर सड़क के रूप में जाना जाता है।कारमेन वोर्टेक्स स्ट्रीट के सिद्धांत पर आधारित स्ट्रोहल ने प्रस्तावित किया कि कारमेन भंवर स्ट्रीट की आवृत्ति द्रव प्रवाह वेग के समानुपाती होती है, और आवृत्ति और प्रवाह वेग के बीच संबंध देती है: f = St × V / d
च: भंवर आवृत्ति (हर्ट्ज)
v: भंवर जनरेटर के दोनों किनारों पर औसत प्रवाह वेग (m/s)
सेंट: स्ट्रोहल गुणांक (स्थिर)
ये वैकल्पिक भंवर वैकल्पिक नकारात्मक दबाव की एक श्रृंखला बनाते हैं, जो पता लगाने की जांच पर कार्य करता है और वैकल्पिक विद्युत संकेतों की एक श्रृंखला उत्पन्न करता है, जो कि preamplifier द्वारा परिवर्तित, आकार और प्रवर्धित होते हैं, और फिर एक पल्स आवृत्ति संकेत या मानक सिग्नल को आनुपातिक रूप से आउटपुट करते हैं। भंवर तुल्यकालन।
भंवर प्रवाहमापी तकनीकी पैरामीटर्स
| बिजली की आपूर्ति | 12 ~ 24 वीडीसी |
| नाममात्र का दाब | 1.6MPa, 2.5MPa, 4.0MPa और अधिक |
| शुद्धता ग्रेड | 1.0, 1.5 |
| मीडिया तापमान | -40 ~ 350 ℃ |
| दबाव से नुकसान | प्रतिरोध गुणांक सीडी≤2.4 |
| उत्पादन में संकेत | वोल्टेज पल्स निम्न स्तर 1V उच्च स्तर ≥ 6V, मानक वर्तमान संकेत 4 ~ 20mA |
| धमाका प्रूफ ग्रेड | Exia II CT6 (वैकल्पिक) |
भंवर प्रवाहमापी डिजाइन सुविधा
1. सरल संरचना स्थापित करने में आसान, कोई चलती पहनने वाले हिस्से नहीं।
2. उच्च माप सटीकता, उच्च विश्वसनीयता, साइट पर डिबगिंग की कोई आवश्यकता नहीं है।
3. प्रवाह संकेत को लंबी दूरी से प्रेषित कर सकते हैं, और केंद्रीकृत प्रबंधन का एहसास करने के लिए कंप्यूटर के साथ नेटवर्क किया जा सकता है।
4. एम्पलीफायर बोर्ड अद्वितीय डिजाइन को अपनाता है और गैस और तरल के लिए आम है।
5. एनालॉग मानक सिग्नल और डिजिटल पल्स सिग्नल आउटपुट हैं, जिन्हें कंप्यूटर जैसे डिजिटल सिस्टम के साथ आसानी से उपयोग किया जा सकता है।
6. विस्फोट-सबूत उपकरणों का उपयोग संबंधित विस्फोट-सबूत स्थानों में किया जा सकता है।
7. ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित डिजाइन और उत्पादन।
