उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल प्रवाह मापन | पाइप का व्यास: | 300-3000 मिमी |
|---|---|---|---|
| माप सीमा: | अनुकूलित डिजाइन | प्रवाह दर सीमा: | 0.1 ~ 10 मीटर / एस |
| विद्युत चालकता: | > 50μs / सेमी | पर्यावरण का तापमान: | -20 ℃ ~/+ 60 ℃ |
| बिजली की आपूर्ति: | AC220V 50Hz/DC24V/3.6V | प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा (वैकल्पिक) |
| हाई लाइट: | सम्मिलन प्रकार विद्युतचुंबकीय प्रवाहमापी,तरल विद्युतचुंबकीय प्रवाहमापी,विद्युतचुंबकीय जल प्रवाह मीटर |
||

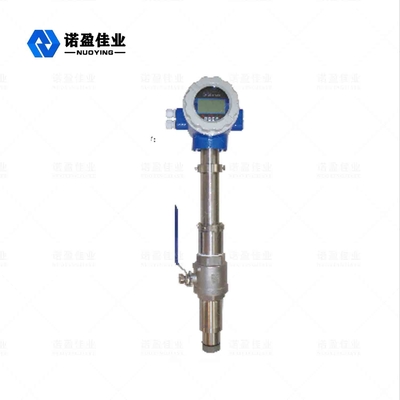

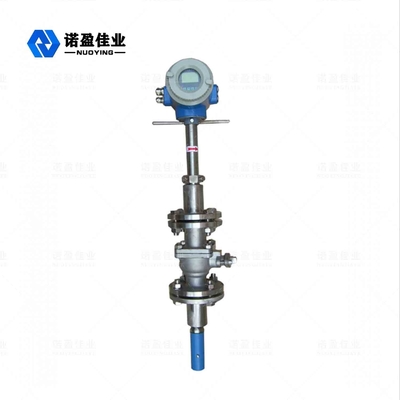

ऊपरी और निचली सीमा अलार्म तरल प्रवाह माप NYLD-CR सम्मिलन प्रकार विद्युत चुम्बकीय प्रवाहमापी
NYLD-CR सम्मिलन प्रकार विद्युतचुंबकीय प्रवाहमापी कार्य सिद्धांत:
एनवाईएलएल-सीआर इंसर्शन टाइप इलेक्ट्रोमैग्नेटिक फ्लोमीटर एक नए प्रकार का फ्लो मीटर है जिसे पाइपलाइन टाइप इलेक्ट्रोमैग्नेटिक फ्लोमीटर के आधार पर विकसित किया गया है, जो पाइपलाइन टाइप इलेक्ट्रोमैग्नेटिक फ्लोमीटर के फायदे को पाइपलाइन इंस्टॉलेशन की कठिनाइयों, बड़ी लागत और अन्य दोष, NIKURADS (NIKURADS) सिद्धांत के अनुसार, द्रव की औसत प्रवाह दर को मापने के द्वारा विद्युत चुम्बकीय विधि, ताकि द्रव प्राप्त करने के लिए मात्रा प्रवाह दर।विशेष रूप से दबाव के साथ खुले छेद के उपयोग के बाद, दबाव स्थापना प्रौद्योगिकी के साथ, गैर-रोक पानी के मामले में सम्मिलन प्रकार विद्युत चुम्बकीय प्रवाहमापी स्थापित किया जा सकता है, लेकिन कच्चा लोहा पाइपलाइन, सीमेंट पाइपलाइन स्थापना में भी।द्रव प्रवाह का पता लगाने के लिए सम्मिलन विद्युत चुम्बकीय प्रवाहमापी का सफल विकास एक नया साधन प्रदान करता है।
एनवाईएलडी-सीआर सम्मिलन प्रकार विद्युतचुंबकीय प्रवाहमापी तकनीकी पैरामीटर्स
| ठेठ आवेदन | तरल प्रवाह माप |
| पाइप का व्यास | 300-3000 मिमी |
| माप सीमा | अनुकूलित डिजाइन |
| प्रवाह दर सीमा | 0.1 ~ 10 मीटर / एस |
| इलेक्ट्रिकल कंडक्टीविटी | > 50μs / सेमी |
| सीधे पाइप अनुभाग | फ्रंट 5DN, रियर 3DN |
| पर्यावरण का तापमान | -20 ℃ ~/+ 60 ℃ |
| मध्यम तापमान | -20 ℃ ~/+ 130 ℃ |
| परिवेश आर्द्रता | 5 ~ 100% आरएच |
| बिजली की आपूर्ति | AC220V 50Hz/DC24V/3.6V |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
| दबाव प्रतिरोध | 1.6 एमपीए |
| सेंसर सामग्री | स्टेनलेस स्टील |
| सुरक्षा स्तर | IP67, IP68, IP65 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | Exia II CT5 Ga, Exd II CT5 Gb (वैकल्पिक) |
| सिग्नल आउटपुट | 4-20mA;आरएस485;हार्ट;modbus |
एनवाईएलडी-सीआर इंसर्शन टाइप इलेक्ट्रोमैग्नेटिक फ्लोमीटर डिजाइन फीचर:
1. पाइपलाइन प्रवाह का पता लगाने में, सरल स्थापना, प्रवाह को रोक नहीं सकती है, साइट को पूर्ण स्थापना लाभ और मूल्य लाभ के साथ दबाव के साथ खोला जा सकता है।
2. 20 सेमी या अधिक तरल प्रवाह का पता लगाने में पानी, सीवेज, एसिड, मजबूत क्षार और अन्य चालकता के लिए उपयुक्त, चालकता में परिवर्तन प्रदर्शन में परिवर्तन को प्रभावित नहीं करता है, विशेष रूप से आपूर्ति और जल निकासी के लिए तरल पदार्थ में जटिल परिवर्तनों के अनुकूल होने के लिए बेहद मजबूत है। पाइपलाइन प्रवाह माप
3. फ्लोमीटर यांत्रिक जंगम भागों, अनुकूलित डिजाइन का उपयोग कर कनवर्टर, तंग संरचना, स्थापित करने में आसान, कनवर्टर और सेंसर विनिमेयता के साथ, मापा प्रवाह (0.5m / s ~ 10m / s) की पहचान सीमा को बदलने के लिए स्वतंत्र।
4. यह केवल सम्मिलन गहराई से संबंधित है, इसलिए इसमें व्यापक बहुमुखी प्रतिभा और विनिमेयता है।पाइप के विभिन्न आकारों की द्रव माप आवश्यकताओं के लिए एक मॉडल लागू किया जा सकता है।स्वचालित रेंज स्विचिंग फ़ंक्शन।फ्लो रेंज में फ्लो मीटर बदलता है, पूरी रेंज के भीतर सटीक माप सुनिश्चित करने के लिए रेंज को स्वचालित रूप से स्विच किया जा सकता है।
5. फॉरवर्ड और रिवर्स फ्लो कैलकुलेशन फंक्शन।उपयोगकर्ता सकारात्मक मीटरिंग या रिवर्स मीटरिंग चुन सकता है (कारखाना सकारात्मक मीटरींग है)।
6. ऊपरी और निचली सीमा अलार्म, खाली ट्यूब अलार्म।
7. बिजली की विफलता से सुरक्षा, बिजली की विफलता के बाद पैरामीटर नहीं खोएंगे, EEPROM सेट मापदंडों और संचित मूल्यों को बचा सकता है।
छोटे सिग्नल हटाने का कार्य।उपयोगकर्ता हस्तक्षेप के छोटे संकेत को काटने के लिए डिस्प्ले पैनल के माध्यम से कम वोल्टेज या कम प्रवाह दर निर्धारित कर सकते हैं।
8. उपकरण विद्युत रासायनिक हस्तक्षेप संकेतों को खत्म करने के लिए "ऑटो-ज़ीरोइंग" के सिद्धांत को लागू करता है, और शून्य बिंदु स्व-स्थिर है।
9. सबमर्सिबल इंस्टॉलेशन के लिए IP68 सहित कनवर्टर और सेंसर में विभिन्न सुरक्षा स्तर और इंस्टॉलेशन विधियाँ हैं।
