उत्पाद विवरण:
|
| ठेठ आवेदन: | इन-पाइप तरल प्रवाह माप | एंटीना सामग्री: | पीएफए (वैकल्पिक) |
|---|---|---|---|
| बिजली की आपूर्ति: | AC220V 50 हर्ट्ज / DC24V / 3.6V | पर्यावरण का तापमान: | -25~+60℃ |
| प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) | भिगोना समय स्थिर: | 0 से 100s (90%) समय स्टेजिंग चयन योग्य से सतत चर |
| सिग्नल आउटपुट: | एनालॉग आउटपुट, फ्रीक्वेंसी आउटपुट, अलार्म आउटपुट, पल्स आउटपुट | ||
| हाई लाइट: | पाइपलाइन विद्युत चुम्बकीय प्रवाह मीटर,तरल विद्युत चुम्बकीय जल मीटर,विद्युत चुम्बकीय तरल स्तर ट्रांसमीटर |
||

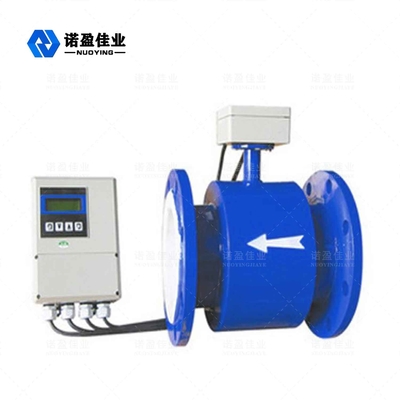

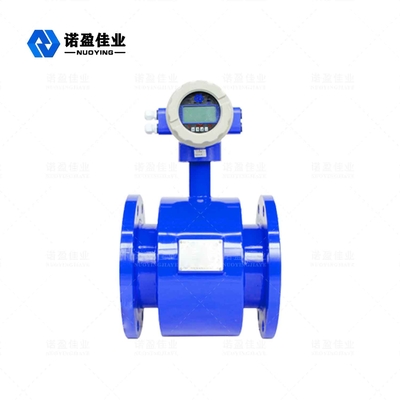

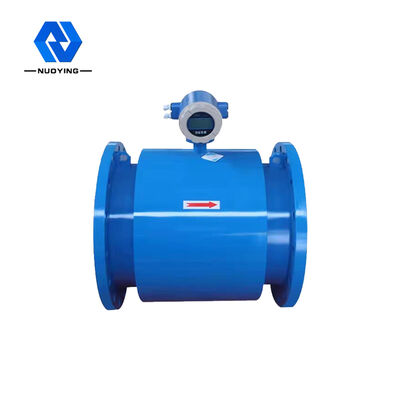

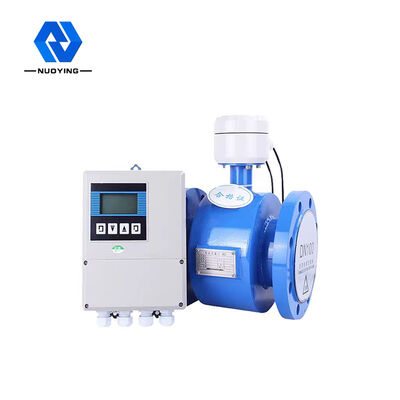

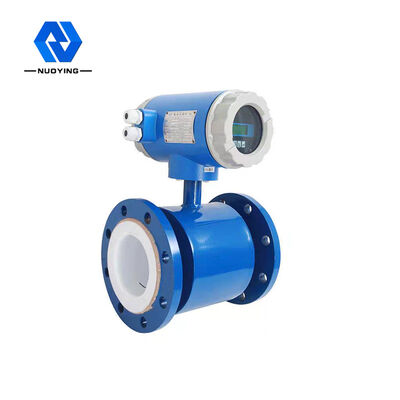

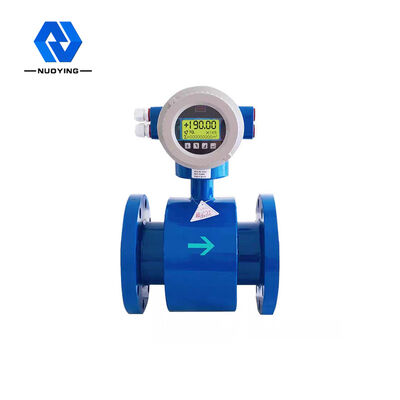

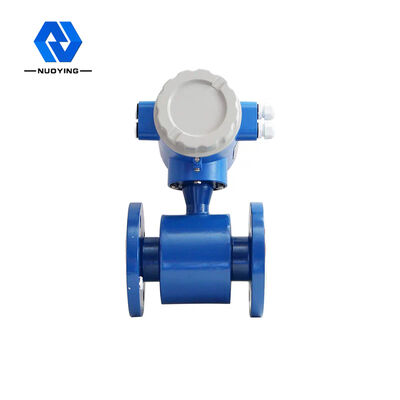

आउटपुट की एक किस्म इन-पाइप तरल प्रवाह मापन NYLD पाइपलाइन प्रकार विद्युत चुम्बकीय प्रवाह मीटर
एनवाईएलएल टाइप इलेक्ट्रोमैग्नेटिक फ्लो मीटर उच्च सटीकता और उच्च विश्वसनीयता के साथ एक प्रकार का फ्लो मीटर है।इसका उपयोग बंद पाइपों में प्रवाहकीय तरल पदार्थ और घोल के आयतन प्रवाह को मापने के लिए किया जाता है, और व्यापक रूप से स्टील, बिजली, पेट्रोलियम, रसायन, कोयला, धातु विज्ञान, खनिज, कागज बनाने, पानी की आपूर्ति और जल निकासी, भोजन, दवा और अन्य में उपयोग किया जाता है। उद्योग।
NYLD विद्युतचुंबकीय प्रवाह मीटर कार्य सिद्धांत:
माप सिद्धांत फैराडे के विद्युत चुम्बकीय प्रेरण के नियम पर आधारित है।वह है: बल आंदोलन की चुंबकीय रेखाओं को काटने के लिए चुंबकीय क्षेत्र में प्रवाहकीय तरल, कंडक्टर प्रेरण इलेक्ट्रोमोटिव बल, ई के लिए: ई = केबीवीडी
डी: मापने वाली ट्यूब का आंतरिक व्यास
के: इंस्ट्रूमेंटेशन स्थिरांक
वी: औसत प्रवाह दर का मापने वाला ट्यूब अनुभाग
बी: चुंबकीय प्रेरण शक्ति
प्रवाह को मापते समय, द्रव प्रवाह की दिशा के लंबवत चुंबकीय क्षेत्र से होकर बहता है।एक प्रवाहकीय द्रव का प्रवाह औसत प्रवाह दर (यानी, मात्रा प्रवाह) के आनुपातिक वोल्टेज संकेत को प्रेरित करता है।प्रेरित वोल्टेज संकेत दो इलेक्ट्रोड द्वारा द्रव के सीधे संपर्क में पाया जाता है और एक केबल के माध्यम से एक एम्पलीफायर को प्रेषित किया जाता है, जिसे तब एक समान वर्तमान आउटपुट सिग्नल में परिवर्तित किया जाता है।
NYLD विद्युतचुंबकीय प्रवाह मीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | इन-पाइप तरल प्रवाह माप |
| एंटीना सामग्री | पीएफए (वैकल्पिक) |
| बिजली की खपत | <15W (और सेंसर मिलान बिजली की खपत) |
| काउंटर | सकारात्मक कुल, ऋणात्मक कुल |
| बिजली की आपूर्ति | AC220V 50 हर्ट्ज / DC24V / 3.6V |
| पर्यावरण का तापमान | -25 ~ + 60 ℃ |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
| भिगोना समय स्थिर | 0 से 100s (90%) समय स्टेजिंग चयन योग्य से सतत चर |
| सुरक्षा स्तर | IP67, IP68, IP65 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | Exia II CT5 Ga, Exd II CT5 Gb (वैकल्पिक) |
| सिग्नल आउटपुट | एनालॉग आउटपुट, फ्रीक्वेंसी आउटपुट, अलार्म आउटपुट, पल्स आउटपुट |
एनवाईएलडी इलेक्ट्रोमैग्नेटिक फ्लो मीटर डिज़ाइन फ़ीचर:
1. द्रव घनत्व, चिपचिपाहट, तापमान, दबाव और चालकता में परिवर्तन से मापन सटीकता प्रभावित नहीं होती है।मापने ट्यूब में कोई अवरोधक प्रवाह भागों, कोई दबाव हानि नहीं, और सीधे पाइप अनुभाग के लिए कम आवश्यकता।
2. कनवर्टर लिक्विड क्रिस्टल बैकलाइट डिस्प्ले को अपनाता है, जिससे सीधी धूप में या अंधेरे कमरों में पढ़ना आसान हो जाता है।
3. कनवर्टर के कवर को खोले बिना कठोर वातावरण में पैरामीटर सेट करने के लिए इन्फ्रारेड टच बटन सुरक्षित रूप से सेट किया जा सकता है।
4. फ्लो मीटर एक दो-तरफा माप प्रणाली है, जिसमें तीन संचायक हैं: आगे, रिवर्स और कुल अंतर;आगे और पीछे प्रवाह प्रदर्शित कर सकते हैं।
5. और इसमें विभिन्न प्रकार के आउटपुट हैं: करंट, पल्स, डिजिटल कम्युनिकेशन, हार्ट।
6. कनवर्टर में स्व-नैदानिक अलार्म आउटपुट, खाली लोड डिटेक्शन अलार्म आउटपुट, प्रवाह दर ऊपरी और निचली सीमा अलार्म आउटपुट, बैच नियंत्रण और अन्य कार्य हैं।
7. न केवल सामान्य प्रक्रिया का पता लगाने के लिए इस्तेमाल किया जा सकता है, बल्कि खनिज लुगदी, लुगदी और पेस्ट तरल के माप के लिए भी इस्तेमाल किया जा सकता है।
8. पीएफए प्लस नेटवर्क अस्तर प्रौद्योगिकी, उच्च दबाव प्रतिरोध, नकारात्मक दबाव प्रतिरोध का उपयोग कर उच्च दबाव विद्युत चुम्बकीय प्रवाह मीटर, विशेष रूप से पेट्रोकेमिकल, खनिज और अन्य उद्योगों पर लागू होता है।
9. विस्फोट-सबूत प्रकार के मीटर का उपयोग संबंधित विस्फोट-सबूत स्थानों में किया जा सकता है।
