उत्पाद विवरण:
|
| माप सीमा: | 6 | एंटीना सामग्री: | 304 (वैकल्पिक) |
|---|---|---|---|
| विद्युत इंटरफ़ेस: | एम 20 × 1.5, 1/2 एनपीटी | इको सैंपलिंग: | 55 गुना/सेक |
| मध्यम तापमान: | -40 ~ + 130 ℃ | प्रक्रिया दबाव: | -0.1 ~ 0.3 एमपीए |
| ठेठ आवेदन: | तरल पदार्थ, विशेष रूप से कम ढांकता हुआ स्थिरांक, सरगर्मी और अन्य जटिल अनुप्रयोग | ||
| हाई लाइट: | लिक्विड गाइडेड वेव लेवल ट्रांसमीटर 6m,गाइडेड वेव रडार लेवल ट्रांसड्यूसर,फ्लुइड्स रडार लेवल गेज |
||

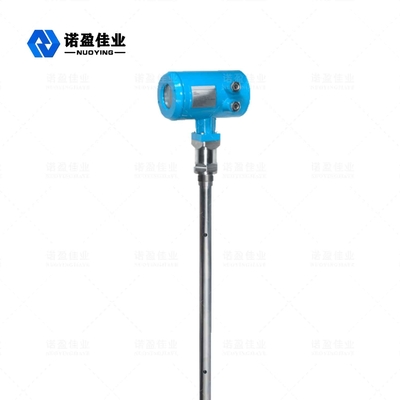

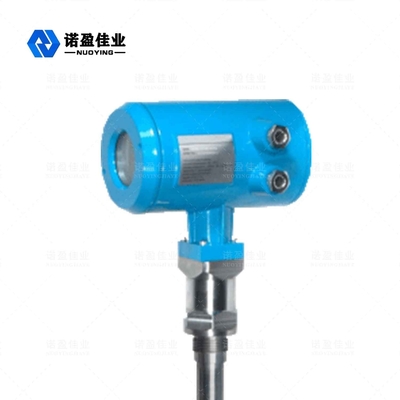

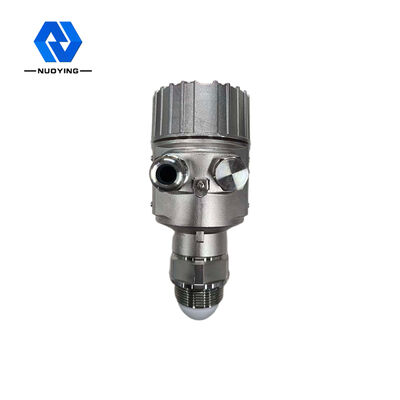

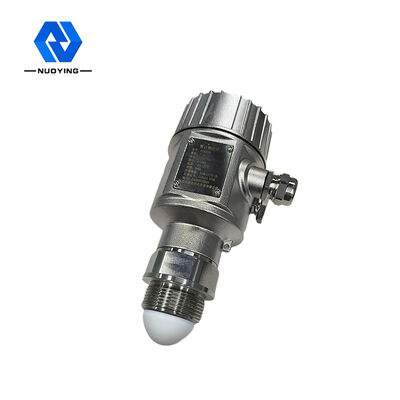

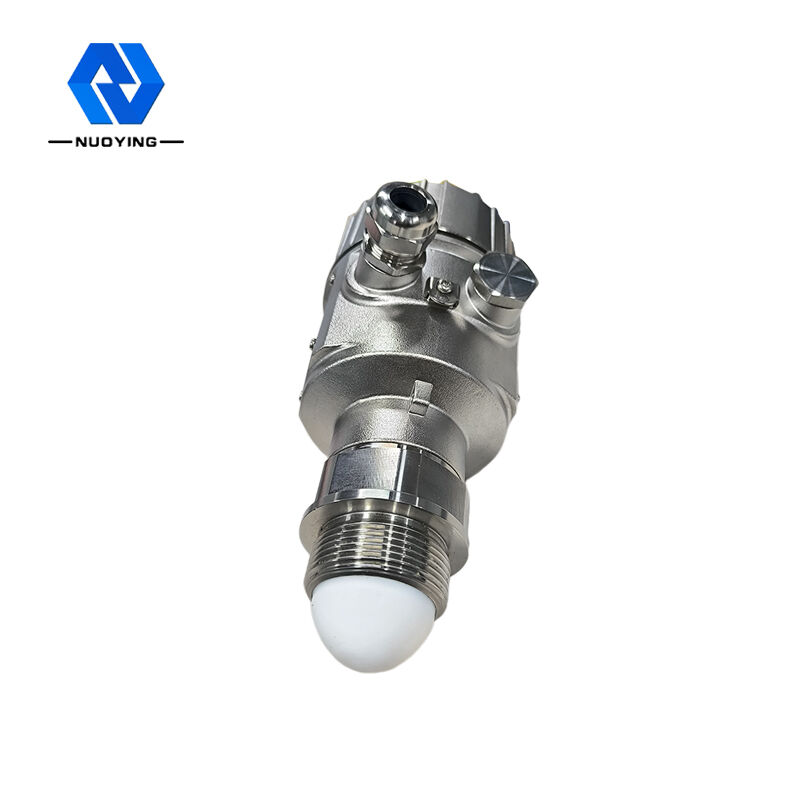

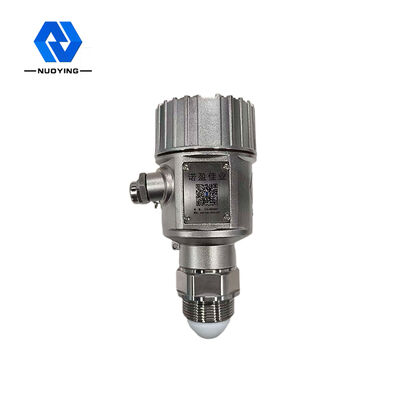

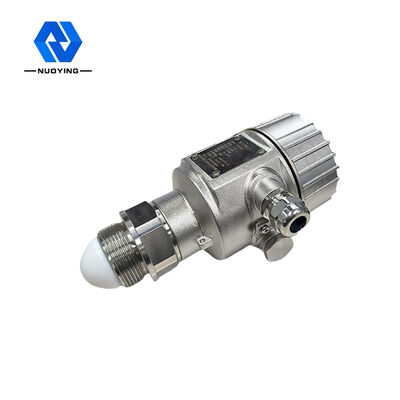

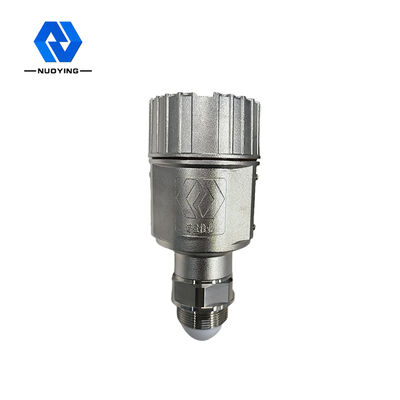

मानव शरीर के लिए गैर-हानिकारक 6m तरल निर्देशित तरंग NYRD704 रडार स्तर ट्रांसमीटर
NYRD704 रडार स्तर ट्रांसमीटर कार्य सिद्धांत:

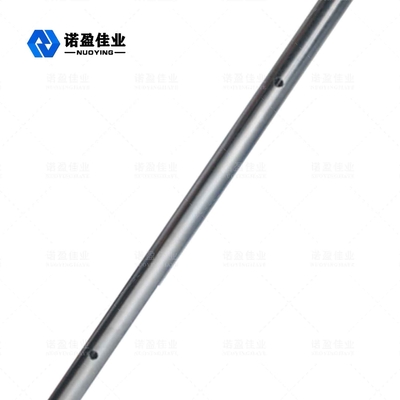

गाइडेड वेव रडार उच्च-आवृत्ति वाले माइक्रोवेव दालों का उत्सर्जन करता है जो डिटेक्शन कंपोनेंट (स्टील केबल या स्टील रॉड) के साथ यात्रा करते हैं।मापा माध्यम का सामना करते समय, ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण परावर्तन के कारण नाड़ी ऊर्जा का हिस्सा वापस परावर्तित हो जाता है।उत्सर्जित पल्स और परावर्तित पल्स के बीच का समय अंतराल मापा माध्यम की दूरी के समानुपाती होता है।
इनपुट:
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक मापक यंत्र है।रडार तरंग प्रकाश की गति से यात्रा करती है और यात्रा के समय को इलेक्ट्रॉनिक्स द्वारा एक स्तर संकेत में परिवर्तित किया जा सकता है।जांच एक उच्च आवृत्ति पल्स का उत्सर्जन करती है और इसे केबल या रॉड जांच के साथ प्रचारित करती है।जब पल्स भौतिक सतह का सामना करता है, तो यह वापस परावर्तित होता है और रिसीवर द्वारा उपकरण में प्राप्त किया जाता है, जो दूरी संकेत को एक स्तर संकेत में परिवर्तित करता है।
परावर्तित संकेत को केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किटरी में प्रेषित किया जाता है।माइक्रोप्रोसेसर सिग्नल को संसाधित करता है और भौतिक सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न गूँज की पहचान करता है।
इको सिग्नल की सही पहचान पल्स सॉफ्टवेयर द्वारा की जाती है।भौतिक सतह से दूरी D, नाड़ी समय यात्रा T के समानुपाती होती है:
डी = सी × टी/2 (सी प्रकाश की गति है)।
चूंकि खाली टैंक से दूरी E ज्ञात है, सामग्री स्तर L है:
एल = ई - डी
आउटपुट:
यह खाली टैंक ऊंचाई ई (= शून्य बिंदु), पूर्ण टैंक ऊंचाई एफ (= पूर्ण पैमाने) और कुछ अनुप्रयोग पैरामीटर दर्ज करके निर्धारित किया जाता है।एप्लिकेशन पैरामीटर स्वचालित रूप से माप वातावरण में उपकरण को अनुकूलित करते हैं और 4-20 एमए आउटपुट के अनुरूप होते हैं।
NYRD704 रडार स्तर ट्रांसमीटर डिजाइन फ़ीचर
1. इंटेलिजेंट रडार लेवल मीटर एडवांस्ड माइक्रोवेव प्रोसेसिंग टेक्नोलॉजी और यूनिक इको डिस्कवरी इको प्रोसेसिंग टेक्नोलॉजी को अपनाता है।संपर्क माप, उच्च माप सटीकता, अधिक सटीक माप।इस बीच, निर्देशित तरंग रडार चिपकने वाला है और बाहरी तापमान जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं है।
2. विभिन्न प्रकार की प्रक्रिया कनेक्शन विधियों और पहचान तत्व प्रकार 70X श्रृंखला निर्देशित तरंग रडार स्तर मीटर को विभिन्न जटिल कामकाजी परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं।जैसे उच्च तापमान, उच्च दबाव, कम ढांकता हुआ निरंतर मीडिया।
3. पल्स वर्किंग मोड को अपनाने से, उत्पाद बेहद कम बिजली का उत्सर्जन करता है और इसे विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है, जो मानव शरीर और पर्यावरण के लिए हानिरहित है।
NYRD704 रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | तरल पदार्थ, विशेष रूप से कम ढांकता हुआ स्थिरांक, सरगर्मी और अन्य जटिल अनुप्रयोग |
| एंटीना सामग्री | 304 (वैकल्पिक) |
| माप सीमा | 6 |
| माप सटीकता | 0.05%-0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| मध्यम तापमान | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव | -0.1 ~ 0.3 एमपीए |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | Exia II CT6 (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
नोट: उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार डिजाइन उत्पादों को अनुकूलित किया जा सकता है।
