उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर माप | माप सीमा: | 50 ~ 5000 मिमी |
|---|---|---|---|
| बिजली की आपूर्ति: | 24 वीडीसी (15-35 वी) | प्रक्रिया तापमान: | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव: | -0.1~2.0MPa | सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... |
| प्रक्रिया कनेक्शन: | निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) | स्थिति प्रदर्शन: | एलसीडी (वैकल्पिक) |
| हाई लाइट: | चुंबकीय फ्लोट स्तर मीटर,तरल फ्लोट स्तर मीटर 20mA,जांच चुंबकीय स्तर ट्रांसमीटर |
||

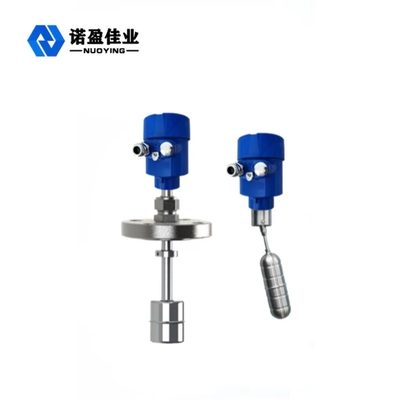

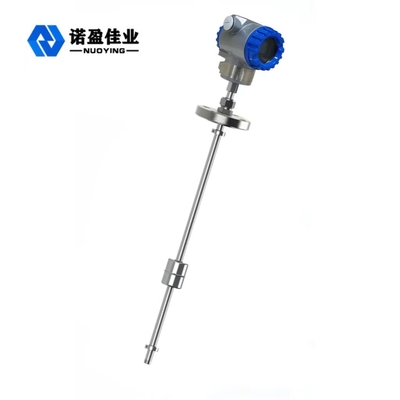

विभिन्न जांच प्रपत्र 20mA तरल NYCFQ चुंबकीय फ्लोट स्तर मीटर
चुंबकीय फ्लोट स्तर मीटर तरल स्तर के साथ उठने या गिरने के लिए रिंग के आकार के चुंबकीय फ्लोट का उपयोग करता है, ताकि ट्रांसमीटर के प्रमुख मापने वाली छड़ में रीड स्विच अवशोषित हो जाए और तरल स्तर को संबंधित इलेक्ट्रो-पॉजिटिव आउटपुट हाइड्रॉक्सिलमाइन में बदल दिया जाए। सिग्नल, और फिर इलेक्ट्रो-पॉजिटिव सिग्नल को जंक्शन बॉक्स में एक एकीकृत ट्रांसमिशन सर्किट मॉड्यूल जोड़कर दो-तार 4 ~ 20mA मानक सिग्नल आउटपुट में परिवर्तित किया जाएगा, और चुंबकीय फ्लोट स्तर मीटर भी साइट पर एलईडी डिजिटल डिस्प्ले प्रदान करता है तरल स्तर को मापें।श्रृंखला के उत्पाद मानक प्रकार, जंग-रोधी प्रकार और विस्फोट-सबूत प्रकार हैं।
NYCFQ चुंबकीय फ्लोट स्तर मीटर कार्य सिद्धांत:
चुंबकीय फ्लोट स्तर मीटर उछाल और चुंबकीय युग्मन के सिद्धांत के आधार पर काम करता है, जिसमें रीड ट्यूब और डिटेक्शन ट्यूब के अंदर सटीक प्रतिरोधों का एक सेट होता है, जब चुंबकीय फ्लोट तरल स्तर के परिवर्तन के साथ डिटेक्शन ट्यूब के साथ ऊपर और नीचे चलता है। डिटेक्शन ट्यूब में लिक्विड लेवल पर स्थित ड्राई ट्यूब को बारी-बारी से चालू किया जाता है ताकि डिटेक्शन ट्यूब का आउटपुट इलेक्ट्रिक पॉजिटिव वैल्यू बदल जाए और जंक्शन बॉक्स में कन्वर्जन सर्किट मॉड्यूल रेजिस्टेंस वैल्यू को 4 ~ 20mA करंट आउटपुट में बदल देता है।
NYCFQ चुंबकीय फ्लोट स्तर मीटर डिजाइन फ़ीचर
1. सरल संरचना, मजबूत और विश्वसनीय, स्थिर संचालन।
2. प्रदर्शन लाल रंग में तरल स्तर को इंगित करता है, जो सहज, आकर्षक और पढ़ने में आसान है।
3. विभिन्न इंस्टॉलेशन फॉर्म और कनेक्शन फॉर्म का चयन किया जा सकता है।
4. माप की पूरी प्रक्रिया में बड़ी माप सीमा, कोई अंधा क्षेत्र नहीं।
5. विभिन्न तरल पदार्थों के साथ-साथ उच्च तापमान, उच्च दबाव, संक्षारक और ज्वलनशील और विस्फोटक मध्यम स्तरों का निरंतर माप।
6. प्रदर्शन मापा माध्यम से पूरी तरह से अलग, सुरक्षित और भरोसेमंद है।
7. विशेष दबाव और तापमान के लिए पेशेवर रूप से डिजाइन किया जा सकता है।
NYCFQ चुंबकीय फ्लोट स्तर मीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | तरल स्तर माप |
| माप सीमा | 50 ~ 5000 मिमी |
| माप सटीकता | ± 1% एफएस |
| बिजली की आपूर्ति | 24 वीडीसी (15-35 वी) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| मध्यम घनत्व | 500 ~ 2000 किग्रा / मी³ |
| मध्यम घनत्व | ≤0.8Pa.s;3पीए |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
| स्थिति प्रदर्शन | एलसीडी (वैकल्पिक) |
| सुरक्षा स्तर | आईपी65 |
| धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
NYCFQ चुंबकीय फ्लोट स्तर मीटर अनुप्रयोग क्षेत्र
चुंबकीय फ्लोट स्तर गेज रासायनिक, पेट्रोलियम और अन्य औद्योगिक उपकरण कंटेनरों पर तरल स्तर के प्रदर्शन के लिए उपयुक्त है।वर्तमान में, इसका व्यापक रूप से पेट्रोलियम, रसायन, धातु विज्ञान, विद्युत शक्ति, भोजन, दवा, कागज बनाने और अन्य उद्योगों में तरल स्तर माप और नियंत्रण में उपयोग किया गया है।
