उत्पाद विवरण:
|
ठेठ आवेदन: | तरल, संक्षारक तरल | एंटीना सामग्री: | पीटीएफई, 304, 316 |
---|---|---|---|
माप श्रेणी: | 6मी, 20मी | बिजली की आपूर्ति: | 24वीडीसी |
सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... | प्रक्रिया तापमान: | -40 ~ +130 ℃, -184 ~ + 260 ℃ |
प्रक्रिया दबाव: | -0.1~1.6MPa | प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा (वैकल्पिक) |
हाई लाइट: | आरएफ समाई स्तर मीटर,तरल समाई स्तर मीटर,24VDC आरएफ स्तर मीटर |

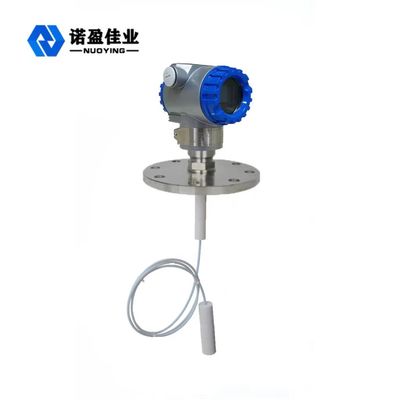

गर्म बिक्री 24VDC तरल NYDR-3051 आरएफ संधारित्र स्तर मीटर
NYDR-3051 आरएफ संधारित्र स्तर मीटर कार्य सिद्धांत:
आरएफ कैपेसिटेंस लेवल मीटर रेडियो फ्रीक्वेंसी (आरएफ) कैपेसिटेंस टेक्नोलॉजी के आधार पर काम करता है।जांच के लिए एक रेडियो फ्रीक्वेंसी लागू की जाती है और आसपास के वातावरण के कारण होने वाले प्रभाव को निरंतर विश्लेषण द्वारा निर्धारित किया जाता है।चूंकि सभी सामग्रियों में एक ढांकता हुआ स्थिरांक होता है और उनकी चालकता हवा से अलग होती है, इसलिए जब जांच सामग्री के संपर्क में होती है, तो छोटे कैपेसिटेंस शिफ्ट द्वारा प्रतिक्रिया की गई कुल प्रतिबाधा बदल जाती है।चूंकि सक्रिय जांच और पोत की दीवार संधारित्र की दो ध्रुव प्लेट बनाती है, जांच के इन्सुलेटर और आसपास की हवा ढांकता हुआ सामग्री बन जाती है, और जब हवा (1.0 का ढांकता हुआ स्थिरांक) किसी अन्य सामग्री (ढांकता हुआ स्थिरांक>) द्वारा प्रतिस्थापित किया जाता है 10), समाई मूल्य में परिवर्तन प्रतिबाधा में परिवर्तन का कारण बनता है।यह प्रभाव सर्किट द्वारा मापा जाता है और फिर संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ संदर्भ फ्रेम के साथ तुलना की जाती है।
NYDR-3051 RF कैपेसिटर लेवल मीटर डिज़ाइन फ़ीचर:
1. मॉड्यूलर कनवर्टर और सेंसर एकीकरण, कोई चलती भागों, उच्च विश्वसनीयता, मजबूत विरोधी हस्तक्षेप क्षमता।
2. व्यापक प्रयोज्यता, विभिन्न प्रकार के जांच फॉर्म, विभिन्न प्रकार के प्रक्रिया कनेक्शन फॉर्म, विभिन्न प्रकार की उत्पादन सामग्री, डिजाइन को अनुकूलित किया जा सकता है।
3. स्थापित करने, डीबग करने और बनाए रखने में बेहद आसान।
NYDR-3051 आरएफ संधारित्र स्तर मीटर तकनीकी पैरामीटर्स
ठेठ आवेदन | तरल, संक्षारक तरल |
एंटीना फॉर्म | केबल प्रकार, पोल प्रकार |
एंटीना सामग्री | पीटीएफई, 304, 316 |
माप श्रेणी | 6मी, 20मी |
बिजली की आपूर्ति | 24वीडीसी |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
प्रक्रिया तापमान | -40 ~ +130 ℃, -184 ~ + 260 ℃ |
सर्किट तापमान प्रतिरोध | -40 ~ + 80 ℃ |
प्रक्रिया दबाव | -0.1~1.6MPa |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
समय विलंब | 0-30s लगातार समायोज्य |
बिजली की विफलता संरक्षण | उच्च और निम्न मोड, क्षेत्र समायोजन |
विद्युत इंटरफ़ेस | M20×1.5, 1/2 ''एनपीटी |
संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
विस्फोट विरोधी | Exia II CT6 Ga, Exd II CT6 Gb |
