| ब्रांड नाम: | NUOYINGJIAYE |
| Model Number: | एनवाईएलएल-एस |
| एमओक्यू: | 1 |
| कीमत: | $100 to $500 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 300 पीसी / पूर्व माह |

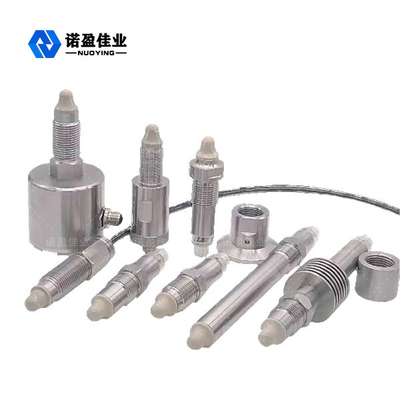

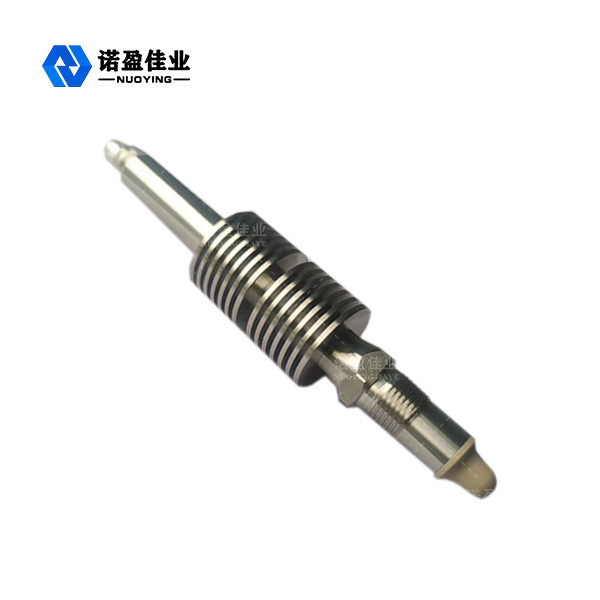

हॉट फ्लो स्विच सुरक्षा उपाय तरल तापमान प्रवाह दर परिवर्तन निर्धारित करने के लिए
हॉट फ्लो स्विच का मापन सिद्धांत
थर्मल फ्लो स्विच इस सिद्धांत के आधार पर डिज़ाइन किए गए हैं कि जांच के तापमान में बदलाव से अंतर पैदा होता है।जांच में एक हीटिंग तत्व और दो थर्मल सेंसर बनाए गए हैं, जो माध्यम के संपर्क में हैं।जब थर्मल फ्लो स्विच काम कर रहा होता है, तो हीटिंग तत्व निरंतर गर्मी का उत्सर्जन करता है।जब पाइपलाइन में कोई माध्यम प्रवाहित नहीं होता है, तो थर्मल सेंसर द्वारा प्राप्त गर्मी एक स्थिर मान होती है।जब कोई माध्यम प्रवाहित होता है, तो थर्मल सेंसर द्वारा प्राप्त ऊष्मा का अनुसरण किया जाएगा।माध्यम की प्रवाह दर बदलती है, और थर्मल सेंसर तापमान अंतर संकेत को विद्युत संकेत में परिवर्तित करता है।जब प्रवाह दर एक निश्चित बिंदु तक पहुंच जाती है, तो थर्मल फ्लो स्विच एक स्विच सिग्नल को आउटपुट करता है।
तकनीकी मापदंड हॉट फ्लो स्विच का
| बिजली की आपूर्ति | कार्यरत वोल्टेज |
15 से 36 वीडीसी मानक: 24VDC / 0.5A स्वीकार्य अवशिष्ट तरंग: Upp = 30Mv, Uss <10 mV 0 ~ 100Hz . पर अधिकतम शोर: यू 500 हर्ट्ज ~ 10 किलोहर्ट्ज़ एफईएफ = 2.0 एमवी . पर |
| चालू बिजली | <150 एमए | |
| उत्पादन | रिले | 220VAC 16A |
| प्रदर्शन | प्रवाह दर की सीमा | जल: 0-3 मीटर/सेकेंड वायु: 0-30 मीटर/सेकंड |
| परिवेश का तापमान | - 20 ~ 60 ℃ | |
| सापेक्षिक आर्द्रता | 45% से 75% | |
| व्यापक दवाब | 86-106 केपीए | |
| मध्यम तापमान | 0 ~ 60 ℃ | |
| शुद्धता | ± 5% | |
| हल्की शुरूआती कसरत करने का समय | 3 मिनट | |
| प्रतिक्रिया समय | 5एस |
अवलोकन हॉट फ्लो स्विच का
थर्मल फ्लो स्विच का उपयोग पाइपलाइन में तरल पदार्थ की प्रवाह दर की निगरानी करने, रुकावटों की निगरानी करने या पंपों को निष्क्रिय होने से रोकने के लिए किया जा सकता है।थर्मल फ्लो स्विच का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है जहां पाइपलाइन में द्रव प्रवाह दर की निगरानी करना या तरल प्रवाह विफल होने पर महत्वपूर्ण उपकरणों की रक्षा करना आवश्यक होता है, जैसे कि पानी के पंपों की सुरक्षा, चिकनाई वाले तेल सर्किट की निगरानी, प्रशीतन और हीटिंग सर्किट, निगरानी पाइपलाइन टूटना, निगरानी लीक, आदि।
थर्मल फ्लो स्विच प्रवाह दर में परिवर्तन को निर्धारित करने के लिए तरल के तापमान को मापता है।जब सेंसर के अंत से तरल बहता है, तो तापमान में कमी प्रवाह दर के समानुपाती होती है।जब प्रवाह दर परिवर्तन उपयोगकर्ता सेट बिंदु तक पहुंच जाता है, तो ट्रैफ़िक स्थिति प्रदर्शित करने के लिए स्विच स्थिति बदल जाएगी।
