उत्पाद विवरण:
|
ठेठ आवेदन: | कोयला खदानों के अलावा अन्य विस्फोटक गैस वातावरण। | जांच कनेक्शन: | चुंबक सोखना, ग्लूइंग, टाई हुप्स, आदि |
---|---|---|---|
बिजली की आपूर्ति: | डीसी 24V | सिग्नल आउटपुट: | एसपीडीटी, शुष्क संपर्क |
पर्यावरण का तापमान: | -40 ~ + 60 ℃ | मापने योग्य दीवार मोटाई: | 6-50 मिमी |
मापने योग्य मीडिया: | चुंबक सोखना, ग्लूइंग, टाई हुप्स, आदि | ||
हाई लाइट: | फिक्स्ड प्वाइंट ट्यूनिंग कांटा स्तर स्विच,अल्ट्रासोनिक ट्यूनिंग कांटा स्तर स्विच,बाहरी संलग्न अल्ट्रासोनिक स्तर स्विच |

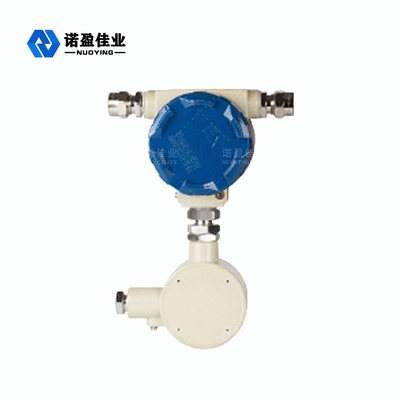

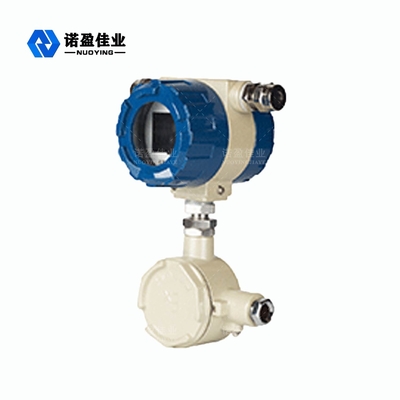

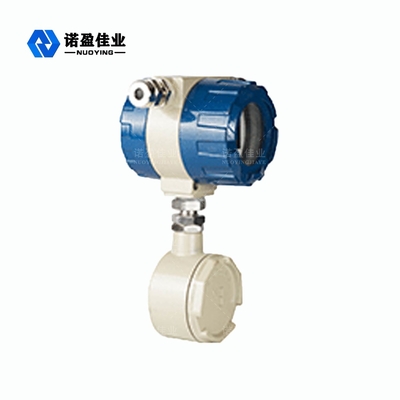

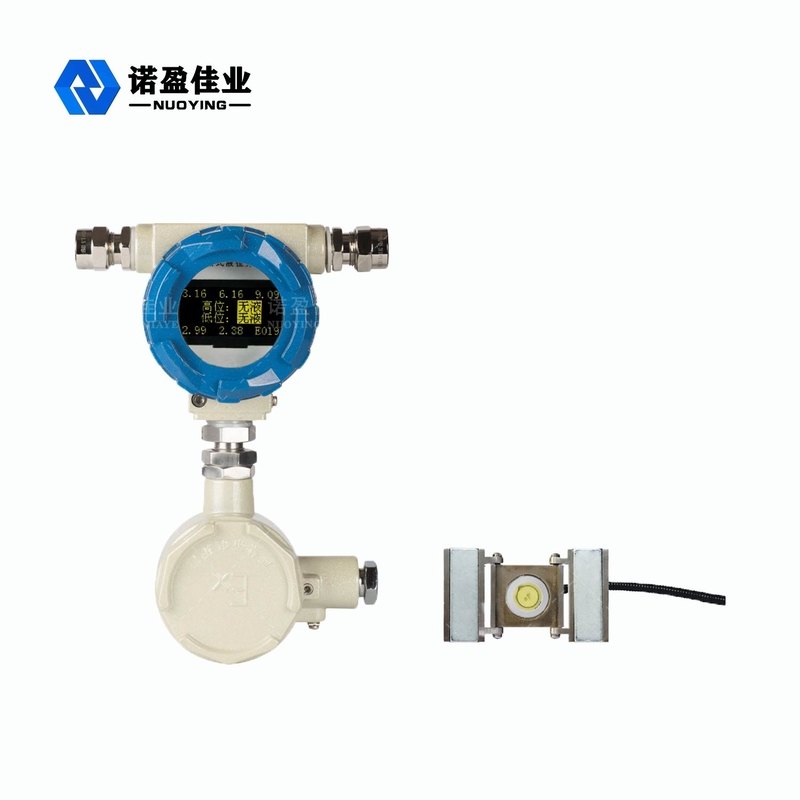

NYKC3 बाहरी रूप से संलग्न अल्ट्रासोनिक ट्यूनिंग कांटा स्तर स्विच गैर इनवेसिव फिक्स्ड पॉइंट
NYKC3 बुद्धिमान बाहरी स्तर स्विच माप सिद्धांत गैर-हस्तक्षेप प्रकार निश्चित-बिंदु तरल स्तर का पता लगाने के लिए तरल की उपस्थिति और अनुपस्थिति में अल्ट्रासोनिक की विभिन्न सिग्नल क्षीणन विशेषताओं पर आधारित है, उपकरण को प्राप्त करने के लिए बंद शरीर की बाहरी दीवार में स्थापित किया गया है निश्चित बिंदु तरल स्तर की माप और अलार्म।स्थापना के लिए टैंक की दीवार में छेद की आवश्यकता नहीं होती है, उपकरण कंटेनर में तरल माध्यम या कंटेनर में गैसीय माध्यम को नहीं छूता है।इसलिए, स्थापना सरल, तेज, बहुत सुरक्षित और उपयोग में विश्वसनीय है, रखरखाव के दौरान कोई टैंक नहीं खोला जाता है, कोई आग नहीं लगती है, और सामान्य उत्पादन प्रभावित नहीं होता है।
NYKC3 बाहरी रूप से संलग्न अल्ट्रासोनिक स्विच कार्य सिद्धांत:
यह स्विच अल्ट्रासोनिक तकनीक का उपयोग यह पता लगाने के लिए करता है कि टैंक के अंदर तरल स्तर अल्ट्रासोनिक सेंसर के माध्यम से सेट अलार्म स्थिति तक पहुंचता है या नहीं।सिद्धांत यह है कि अल्ट्रासोनिक सेंसर को उत्तेजित करके, अल्ट्रासोनिक तरंग उत्सर्जित होती है और अल्ट्रासोनिक सिग्नल को टैंक की दीवार के साथ टैंक में शूट किया जाता है।इसलिए, अल्ट्रासोनिक सेंसर द्वारा प्राप्त टैंक की दीवार से परावर्तित संकेत की ताकत में स्पष्ट अंतर होगा।उपरोक्त सिद्धांत का उपयोग करके, प्राप्त अल्ट्रासोनिक सिग्नल की ताकत का पता लगाकर, यह सटीक रूप से निर्धारित करना संभव है कि तरल स्तर तक पहुंच गया है या नहीं, और रिले संबंधित अलार्म सिग्नल को आउटपुट करता है।
NYKC3 बाहरी रूप से संलग्न अल्ट्रासोनिक स्विच डिज़ाइन फ़ीचर
1. दोहरी प्रसंस्करण संचालन, अधिक स्थिर और विश्वसनीय प्रदर्शन।
2. अल्ट्रासोनिक उच्च आवृत्ति प्रौद्योगिकी, मजबूत विरोधी हस्तक्षेप क्षमता।
3. सेल्फ डायग्नोस्टिक फंक्शन, फॉल्ट कोड डिस्प्ले और आउटपुट, आसान रखरखाव।
4. अंशांकन जांच के साथ, आत्म-अंशांकन का एहसास करें और जांच संकेत के परिवेश के तापमान के प्रभाव को कम करें।
5. एकल जांच माप, दो-बिंदु उच्च और निम्न स्तर का नियंत्रण।
6. इन्फ्रारेड मेनू डिबगिंग।
NYKC3 बाहरी रूप से संलग्न अल्ट्रासोनिक स्विच तकनीकी पैरामीटर
ठेठ आवेदन | कोयला खदानों के अलावा अन्य विस्फोटक गैस वातावरण। |
मापने योग्य मीडिया | शुद्ध तरल, पायस तरल, निलंबन तरल |
छिलके की सामग्री | एल्यूमीनियम ढालें |
जांच कनेक्शन | चुंबक सोखना, ग्लूइंग, टाई हुप्स, आदि |
मापने के अंक | अधिकतम दो अंक |
बिजली की आपूर्ति | डीसी 24V |
सिग्नल आउटपुट | एसपीडीटी, शुष्क संपर्क |
पर्यावरण का तापमान | -40 ~ + 60 ℃ |
पर्यावरणीय आर्द्रता | 15% ~ 100% आरएच |
सेंसर तापमान | -40 ℃ ~ + 100 ℃ |
कंटेनर सामग्री | स्टील, स्टेनलेस स्टील, कांच, गैर-फोमिंग प्लास्टिक और अन्य घने सामग्री |
संपर्क क्षमता | 250VAC/10A, 30VDC/10A, 60VDC/0.5A |
मापने योग्य दीवार मोटाई | 6-50 मिमी |
इंटरफ़ेस विनिर्देश | एम 20 × 1.5 |
सुरक्षा स्तर | IP65, IP67, IP68 (वैकल्पिक) |
धमाका प्रूफ ग्रेड | Exd II CT6, Exd mb II CT6 |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
