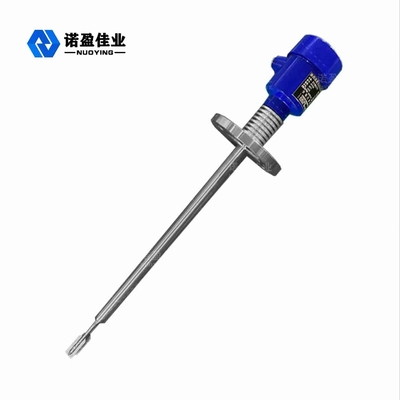

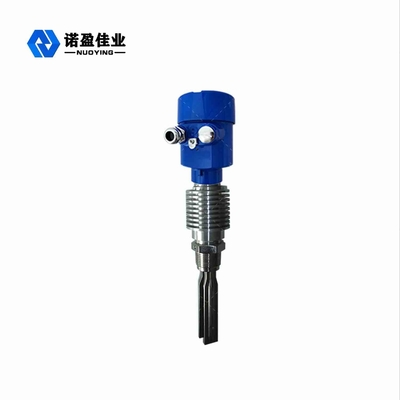

IP67 ट्यूनिंग कांटा स्तर ट्रांसमीटर SPDT उच्च तापमान माप

ट्यूनिंग कांटा स्तर स्विच

NYYCUK ट्यूनिंग कांटा स्तर स्विच एक नए प्रकार का स्तर स्विच है।यह लगभग सभी तरल मीडिया के लिए उपयुक्त है, लेकिन मुक्त-प्रवाह, मध्यम-घनत्व ठोस पाउडर या कणिकाओं की माप के लिए भी उपयुक्त है।चूंकि ट्यूनिंग कांटा स्तर स्विच में मूल रूप से कोई हिलने वाला भाग नहीं होता है, यांत्रिक पहनने अपेक्षाकृत कम होते हैं, इसलिए इसे रखरखाव और समायोजन की आवश्यकता नहीं होती है, और यह उपयोग करने के लिए सरल और सुविधाजनक है।

इसके अलावा, स्तर स्विच विदेशी नई तकनीक और मूल आयातित चिप्स को गोद लेता है, जिसमें लंबी सेवा जीवन, स्थिर प्रदर्शन, सुरक्षा और विश्वसनीयता, और मजबूत अनुकूलन क्षमता (मापने वाले माध्यम के विभिन्न विद्युत पैरामीटर और घनत्व माप को प्रभावित नहीं करेंगे) के फायदे हैं। , कोई समायोजन नहीं (कोई साइट पर समायोजन की आवश्यकता नहीं है चाहे कोई भी माध्यम मापा जाए) और रखरखाव से मुक्त, यह धातु विज्ञान, निर्माण सामग्री, रासायनिक उद्योग, प्रकाश उद्योग, अनाज और अन्य उद्योगों में सामग्री स्तर के प्रक्रिया नियंत्रण में व्यापक रूप से उपयोग किया जाता है। .

ट्यूनिंग कांटा स्तर स्विच तरलतकनीकी मापदण्ड

ट्यूनिंग कांटा स्तर स्विचइंस्टालेशनआरआवश्यकताएँ

• उपकरण आम तौर पर कांटे के अंत के साथ लंबवत रूप से स्थापित होता है, क्षैतिज रूप से या कांटा अंत के साथ नीचे की ओर झुका हुआ होता है (जब सामग्री में मजबूत आसंजन होता है, तो इसे कांटे के अंत के साथ लंबवत रूप से स्थापित करने की अनुशंसा की जाती है)।
• उपकरण को ऊपर की ओर स्थापित करने की अनुमति नहीं है, अर्थात, कांटा के साथ स्थापना विधि ऊपर की ओर समाप्त होती है।
• जब सामग्री को गांठ या कठोर कणों के साथ मिलाया जाता है तो ऊर्ध्वाधर या इच्छुक स्थापना की सिफारिश की जाती है।
• उपकरण पर स्थापना से पहले माध्यम के एक छोटे से नमूने के साथ अंशांकन संवेदनशीलता का परीक्षण करने की सिफारिश की जाती है।उदाहरण के लिए: स्विच की विश्वसनीयता की जांच करने के लिए मीटर को मध्यम-भरे विंडो में विसर्जित करें।
• वास्तविक स्थापना को आम तौर पर शीर्ष स्थापना (माध्यम की उच्च-स्तरीय निगरानी), साइड वॉल इंस्टॉलेशन (माध्यम की उच्च-स्तरीय या निम्न-स्तरीय निगरानी), और पाइपलाइन स्थापना (सामग्री पंप की वायु प्रवाह निगरानी) में विभाजित किया जाता है।

ट्यूनिंग कांटा स्तर स्विचबिजली के कनेक्शन

NYYCUK ट्यूनिंग फोर्क लेवल स्विच की वायरिंग को चित्र में दिखाया गया है।इंस्ट्रूमेंट टर्मिनल के नंबर 1 और नंबर 2 AC220V AC पावर सप्लाई हैं, नंबर 3 अर्थ है, नंबर 4 और नंबर 5 DC24V DC पावर सप्लाई हैं), नंबर 6, नंबर 7, नंबर 8, नंबर 9, नंबर 10, नंबर 11 रिले आउटपुट टर्मिनल हैं।

जब चयन सीमा चयन L अवस्था में हो:

रिले के संपर्क 6, 7, 9 और 10 सामान्य रूप से बंद हैं, और संपर्क 7, 8, 10 और 11 सामान्य रूप से खुले हैं।लाल बत्ती चालू है, यह दर्शाता है कि ट्यूनिंग कांटा कंपन अवस्था में है।जब सामग्री प्लग को छूती है, तो प्लग कंपन करना बंद कर देता है, और हरी बत्ती चालू हो जाती है, रिले चालू हो जाती है, सामान्य रूप से खुले संपर्क 7, 8, 10, 11 बंद हो जाते हैं, और सामान्य रूप से बंद संपर्क 6, 7, 9, 10 डिस्कनेक्ट हो जाते हैं। , यह दर्शाता है कि ट्यूनिंग कांटा रुके हुए कंपन अवस्था में है।
