उत्पाद विवरण:
|
ठेठ आवेदन: | तरल, धूल का मिश्रण नहीं | एंटीना सामग्री: | पोल प्रकार, PTFE, 304 (वैकल्पिक) |
---|---|---|---|
माप सीमा: | 6 | मध्यम तापमान: | -40~+130℃,-40~+250℃ |
प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा (वैकल्पिक) | माप सटीकता: | 0.05%-0.1% एफएस |
प्रक्रिया दबाव: | -0.1~4.0MPa | ||
हाई लाइट: | IP67 गाइडेड रडार लेवल ट्रांसमीटर,लिक्विड गाइडेड रडार लेवल ट्रांसमीटर,6m रडार टाइप लेवल ट्रांसमीटर |

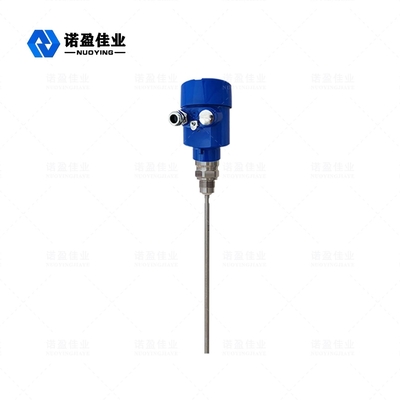

IP67 लिक्विड, डस्ट का कोई मिश्रण नहीं NYRD702 गाइडेड रडार लेवल ट्रांसमीटर
NYRD702 निर्देशित रडार स्तर ट्रांसमीटर कार्य सिद्धांत:
निर्देशित तरंग रडार द्वारा भेजी गई उच्च-आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ फैलती है।मापा माध्यम का सामना करते समय, यह ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण प्रतिबिंब का कारण बनता है, और नाड़ी ऊर्जा का हिस्सा वापस परावर्तित होता है।प्रेषित नाड़ी और परावर्तित नाड़ी के बीच का समय अंतराल मापा माध्यम से दूरी के समानुपाती होता है।
इनपुट:
परावर्तित संकेत केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट को प्रेषित किया जाता है।माइक्रोप्रोसेसर सिग्नल को संसाधित करता है और भौतिक सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न प्रतिध्वनि की पहचान करता है।सही इको सिग्नल रिकग्निशन पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है।
भौतिक सतह से दूरी D, नाड़ी समय यात्रा T के समानुपाती होती है:
D=C×T/2 (C प्रकाश की गति है)।
चूंकि खाली टैंक की दूरी E ज्ञात है, सामग्री स्तर L है:
एल = ईडी
आउटपुट:
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके निर्धारित किया जाता है।एप्लिकेशन पैरामीटर स्वचालित रूप से 4-20 एमए आउटपुट के अनुरूप माप पर्यावरण के लिए उपकरण को अनुकूलित करेंगे।
NYRD702 गाइडेड रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर
1. बुद्धिमान रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है।संपर्क माप, उच्च माप सटीकता, अधिक सटीक माप।साथ ही, निर्देशित तरंग रडार आसंजन के लिए प्रतिरोधी है और बाहरी तापमान जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं होता है।
2. विभिन्न प्रकार के प्रक्रिया कनेक्शन मोड और प्रकार का पता लगाने वाले घटक 70X श्रृंखला निर्देशित तरंग रडार स्तर मीटर को विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं।जैसे उच्च तापमान, उच्च दबाव और कम ढांकता हुआ निरंतर मीडिया।
3. पल्स वर्किंग मोड के साथ, उत्पाद में बहुत कम उत्सर्जन शक्ति होती है और इसे मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।
NYRD702 गाइडेड रडार लेवल ट्रांसमीटर तकनीकी पैरामीटर्स
ठेठ आवेदन | तरल, धूल का मिश्रण नहीं |
एंटीना सामग्री | पोल प्रकार, PTFE, 304 (वैकल्पिक) |
माप सीमा | 6 |
माप सटीकता | 0.05%-0.1% एफएस |
बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
मध्यम तापमान | -40~+130℃,-40~+250℃ |
प्रक्रिया दबाव | -0.1~4.0MPa |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
सुरक्षा स्तर | आईपी67 |
धमाका प्रूफ ग्रेड | Exia II CT6 (वैकल्पिक) |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
NYRD702 गाइडेड रडार लेवल ट्रांसमीटर एप्लीकेशन फील्ड
1. बिजली संयंत्र: जलाशय, साइलो पंप, भाप की सीढ़ी, राख भंडारण, तेल टैंक, आदि।
2.ऑयलफील्ड: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, बसने वाले टैंक, सीवेज टैंक, आदि।
3. रासायनिक: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, आदि।
4. धातु विज्ञान: कच्चा माल साइलो, सहायक सामग्री साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक, आदि।
5. फार्मास्यूटिकल्स: चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक, आदि।
6. कागज: कच्चा माल साइलो, भंडारण टॉवर, सुखाने ड्रम, रासायनिक सामग्री भंडारण साइलो, आदि।
7. अन्य: खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
