उत्पाद विवरण:
|
उत्पाद मॉडल: | एनवाईएसपी-यूके862 | जांच की लंबाई: | 500 मिमी |
---|---|---|---|
बिजली की आपूर्ति: | 24VDC, 220V एसी | परिवेश का तापमान: | - 40 ~ + 80 ℃ |
प्रक्रिया दबाव: | -0.1~2.0MPa | समय विलंब: | 0 ~ 30s समायोज्य |
अलार्म: | ऊपरी या निचली सीमा, साइट पर समायोज्य | धमाका प्रूफ ग्रेड: | ExiaIICT6Ga, ExdIICT6Gb |
हाई लाइट: | रॉड प्रकार आरएफ प्रवेश स्तर सेंसर,तरल आरएफ प्रवेश प्रकार स्तर स्विच,24VDC आरएफ प्रवेश स्तर स्विच |

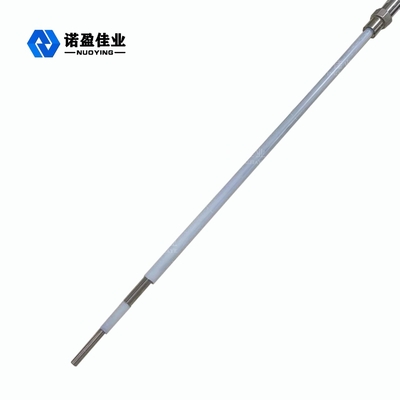

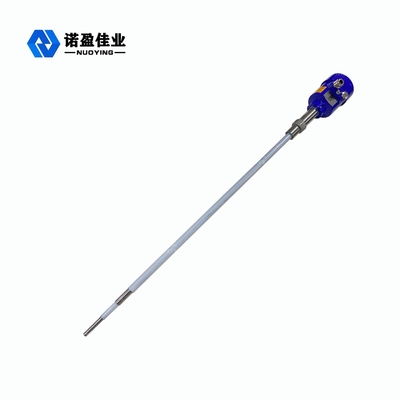

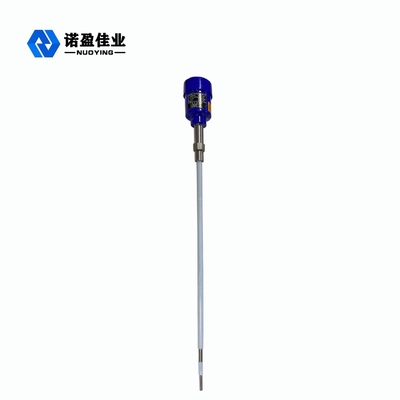

स्मार्ट आरएफ प्रवेश स्तर स्विच तरल स्तर स्विच जल स्तर नियंत्रण
आकाशवाणी आवृतिएdmittanceएसडायन डिस्क्रिप्शन
रेडियो फ़्रीक्वेंसी एडमिट लेवल स्विच का कार्य सिद्धांत रेडियो फ़्रीक्वेंसी (RF) कैपेसिटिव तकनीक पर आधारित है।जांच के लिए एक रेडियो फ्रीक्वेंसी लागू की जाती है और निरंतर विश्लेषण के माध्यम से, आसपास के वातावरण के कारण होने वाले प्रभावों को निर्धारित किया जाता है।चूंकि सभी सामग्रियों में एक ढांकता हुआ स्थिरांक होता है और उनकी चालकता हवा से अलग होती है, जब जांच सामग्री के संपर्क में होती है, तो छोटे कैपेसिटेंस शिफ्ट द्वारा परिलक्षित कुल प्रतिबाधा बदल जाती है।चूंकि सक्रिय जांच और कंटेनर की दीवार संधारित्र की दो ध्रुवीय प्लेटों का निर्माण करती है, जांच के इन्सुलेटर और आसपास की हवा ढांकता हुआ पदार्थ बन जाती है, जब हवा (जिसका ढांकता हुआ स्थिरांक 1.0 है) को किसी अन्य सामग्री (ढांकता हुआ) द्वारा प्रतिस्थापित किया जाता है। निरंतर> 1), कैपेसिटिव प्रभाव बढ़ाया जाता है, इस प्रकार आवेदन के प्रतिबाधा को बदल देता है।यही है, समाई मूल्य में परिवर्तन प्रतिबाधा के परिवर्तन का कारण बनता है।यह प्रभाव सर्किट द्वारा मापा जाता है और संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ की तुलना में होता है।
आकाशवाणी आवृतिएdmittanceएसडायन कार्य सिद्धांत
आरएफ प्रवेश स्तर स्विच की संवेदनशीलता की सही सेटिंग सेंसर आउटपुट के सही परिवर्तन को प्रभावित करेगी।जांच का Null-KoTeTM सर्किट माप सर्किट को जांच पर जमा सामग्री को अनदेखा कर सकता है।अन्यथा यह संवेदनशीलता की विफलता का कारण बनेगा।Null-KoTeTM सर्किट उसी रेडियो फ्रीक्वेंसी क्षमता से उत्साहित है जो सेंसिंग जांच पर लागू होती है।चूंकि करंट समान क्षमता पर प्रवाहित नहीं हो सकता है, Null-KoTeTM सर्किट करंट के प्रवाह को बाधित करता है जो सामान्य रूप से सक्रिय जांच से थोक सामग्री के माध्यम से पोत की दीवार तक प्रवाहित होता है।यह सक्रिय जांच के आसपास की सामग्री को मापता है, न कि संचित सामग्री को।
रेडियो फ्रीक्वेंसी एdmittanceएसडायनतकनीकी मापदंड
ठेठ आवेदन | तरल पदार्थ, धूल, कण, ठोस और अन्य मीडिया के लिए उच्च और निम्न स्तर के अलार्म |
उत्पाद मॉडल | NYSP-UK861, NYSP-UK862, NYSP-UK863, NYSP-UK864, NYSP-UK865, NYSP-UK866 |
जांच प्रपत्र | केबल प्रकार, रॉड प्रकार, फ्लैट प्रकार |
जांच सामग्री | 304, 316, पीटीएफई, सिरेमिक (वैकल्पिक) |
जांच की लंबाई | 500 मिमी (लंबाई साइट की स्थितियों के अनुसार अनुकूलित की जा सकती है) |
बिजली की आपूर्ति | 24VDC, 220V एसी |
सिग्नल आउटपुट | डबल पोल डबल थ्रो रिले (DPDT) आउटपुट, 5A 24V DC या 5A 220VAC |
परिवेश का तापमान | - 40 ~ + 80 ℃ |
प्रक्रिया तापमान | -40 ~ + 130 ℃, -184 ~ + 260 ℃,> + 260 ℃ सिरेमिक उच्च तापमान जांच चुनें |
प्रक्रिया दबाव | -0.1~2.0MPa |
प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) |
समय विलंब | 0 ~ 30s समायोज्य |
बिजली हानि संरक्षण | सामान्य रूप से खुला, सामान्य रूप से बंद, साइट पर स्विच करने योग्य |
संवेदनशीलता | 0. 5pf ~ 750pf |
त्रुटि अलार्म | ऊपरी या निचली सीमा, साइट पर समायोज्य |
संरक्षण ग्रेड | आईपी67 |
धमाका प्रूफ ग्रेड | ExiaIICT6Ga, ExdIICT6Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट्स: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है!
