उत्पाद विवरण:
|
| ठेठ आवेदन: | मजबूत संक्षारक तरल | एंटीना सामग्री: | पीएफए (वैकल्पिक) |
|---|---|---|---|
| माप सीमा: | 30M | मध्यम तापमान: | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव: | -0.1 ~ 1.0 एमपीए | प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) |
| सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... | विद्युत इंटरफ़ेस: | एम 20 × 1.5, 1/2 एनपीटी |
| हाई लाइट: | रॉड टाइप रडार लेवल सेंसर,26GHz लिक्विड प्रेशर ट्रांसमीटर,रडार लिक्विड प्रेशर सेंसर |
||

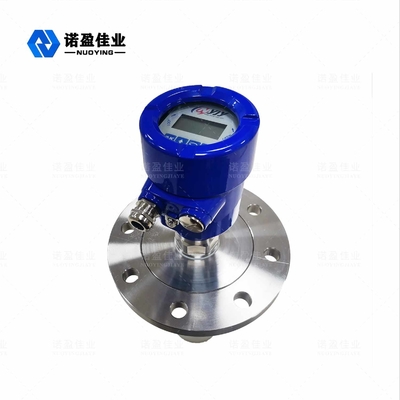

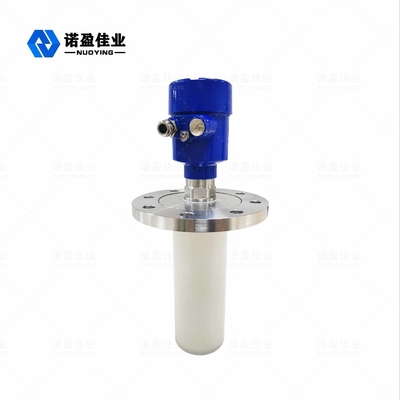

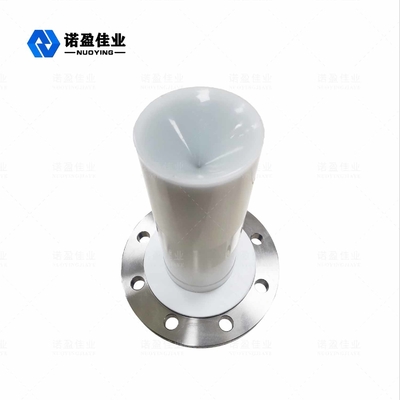

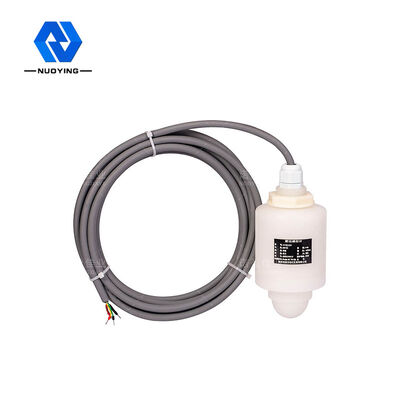

रॉड टाइप लिक्विड 26GHz NYRD86 रडार लेवल ट्रांसमीटर
26GHz NYRD86 रडार स्तर ट्रांसमीटर कार्य सिद्धांत:
रडार वस्तु स्थिति एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करती है जो एंटीना के माध्यम से नीचे की ओर प्रेषित होती है।पल्स वेव मापा माध्यम की सतह को छूने के बाद, यह वापस परावर्तित होता है और एंटीना सिस्टम द्वारा फिर से प्राप्त होता है।सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से ऑब्जेक्ट लेवल सिग्नल में परिवर्तित हो जाता है (क्योंकि दालें इतनी तेजी से यात्रा करती हैं, विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर तक वापस उछालने में लगने वाला समय लगभग तात्कालिक होता है)।
माप की तारीख: सर्पिल नीचे की सतह या निकला हुआ किनारा की सीलिंग सतह।
26GHz NYRD86 रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर
1. एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
2. जंग और फोम से मुश्किल से प्रभावित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
3. उच्च आवृत्ति स्तर मीटर के संचालन पर गंभीर धूल पर्यावरण का बहुत कम प्रभाव पड़ता है।
4. कम तरंग दैर्ध्य, झुकी हुई ठोस सतहों के लिए बेहतर प्रतिबिंब।
5. छोटे बीम कोण और केंद्रित ऊर्जा।
6. माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
7. उतार-चढ़ाव की स्थिति में भी बेहतर प्रदर्शन के लिए उच्च सिग्नल-टू-शोर अनुपात।
8. उच्च आवृत्ति, ठोस और कम ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प।
26GHz NYRD86 रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | मजबूत संक्षारक तरल |
| एंटीना सामग्री | पीएफए (वैकल्पिक) |
| माप सीमा | 30मी |
| माप सटीकता | 0.05%-0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| मध्यम तापमान | -40 ~ + 130 ℃ |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1 ~ 1.0 एमपीए |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | Exia II CT6 (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
26GHz NYRD86 रडार लेवल ट्रांसमीटर एप्लीकेशन फील्ड
1. बिजली संयंत्र: जलाशय, साइलो पंप, तेल टैंक, आदि।
2.ऑयलफील्ड: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, तीन-चरण विभाजक, बसने वाले टैंक, सीवेज टैंक, आदि।
3. रासायनिक: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक, आदि।
4. धातु विज्ञान: कच्चा माल साइलो, सहायक सामग्री साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक, आदि।
5.जल संसाधन: नहरें, जलाशय, खेत की सिंचाई, नदी के जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
6. खाद्य पदार्थ: जूस फैक्ट्री, दूध फैक्ट्री, कच्ची चीनी भंडारण टैंक, टमाटर पेस्ट भंडारण टैंक, शराब की भठ्ठी भंडारण टैंक, आदि।
7. फार्मास्यूटिकल्स: विभाजक, किण्वन टैंक, आदि।
8. जल उपचार: जलाशय, सेसपूल, जल उपचार टैंक, अवसादन टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
9. पेपर: कच्चा माल साइलो, स्टोरेज टावर, रासायनिक सामग्री भंडारण साइलो इत्यादि।
10. अन्य: खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
