उत्पाद विवरण:
|
| ठेठ आवेदन: | नालियाँ, जलाशय, नदियाँ, झीलें, छिछले आदि। | एंटीना सामग्री: | 316L (वैकल्पिक) |
|---|---|---|---|
| माप सीमा: | 30 मीटर, 80 मीटर (वैकल्पिक) | बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) |
| मध्यम तापमान: | -40 ~ + 80 ℃ | प्रक्रिया कनेक्शन: | ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) |
| प्रक्रिया दबाव: | -0.1~2.0MPa | सिग्नल आउटपुट: | RS485/मोडबस... |
| हाई लाइट: | कमरे का तापमान ठोस रडार स्तर मीटर,हॉर्न प्रकार रडार स्तर स्विच,IP67 रडार स्तर मीटर |
||

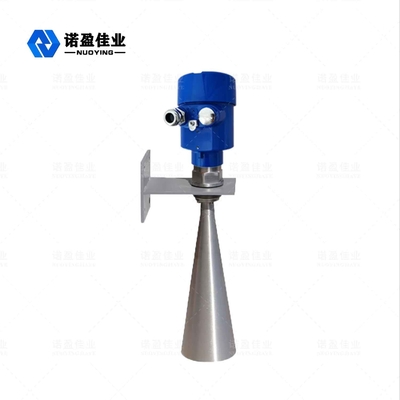

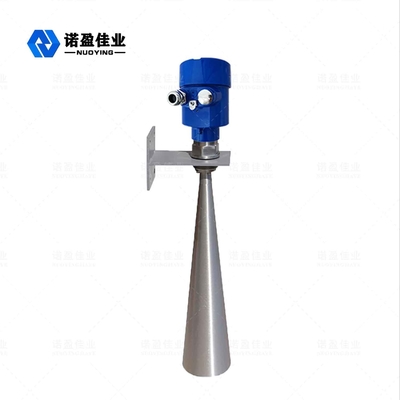

हॉर्न टाइप रूम-टेम्परेचर सॉलिड 26GHz NYRD-SL रडार लेवल ट्रांसमीटर
26GHz NYRD-SL रडार स्तर ट्रांसमीटर कार्य सिद्धांत
रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26GHz उच्च आवृत्ति वाला रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80m है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण और प्रसंस्करण कर सकता है, जिससे उपकरण का उपयोग प्रतिक्रिया केतली, ठोस बिन और कुछ जटिल माप स्थितियों में किया जा सकता है।
रडार वस्तु स्थिति एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करती है जो एंटीना के माध्यम से नीचे की ओर प्रेषित होती है।पल्स वेव मापा माध्यम की सतह को छूने के बाद, यह वापस परावर्तित होता है और एंटीना सिस्टम द्वारा फिर से प्राप्त होता है।सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से ऑब्जेक्ट लेवल सिग्नल में परिवर्तित हो जाता है (क्योंकि दालें इतनी तेजी से यात्रा करती हैं, विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर तक वापस उछालने में लगने वाला समय लगभग तात्कालिक होता है)।
माप की तारीख: सर्पिल नीचे की सतह या निकला हुआ किनारा की सीलिंग सतह।
26GHz NYRD-SL रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर
1. एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
2. जंग और फोम से मुश्किल से प्रभावित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
3. उच्च आवृत्ति स्तर मीटर के संचालन पर गंभीर धूल पर्यावरण का बहुत कम प्रभाव पड़ता है।
4. कम तरंग दैर्ध्य, झुकी हुई ठोस सतहों के लिए बेहतर प्रतिबिंब।
5. छोटे बीम कोण और केंद्रित ऊर्जा।
6. माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
7. उतार-चढ़ाव की स्थिति में भी बेहतर प्रदर्शन के लिए उच्च सिग्नल-टू-शोर अनुपात।
8. उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प।
26GHz NYRD-SL रडार लेवल ट्रांसमीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | नालियाँ, जलाशय, नदियाँ, झीलें, छिछले आदि। |
| एंटीना सामग्री | 316L (वैकल्पिक) |
| माप सीमा | 30 मीटर, 80 मीटर (वैकल्पिक) |
| माप सटीकता | 0.05%-0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| मध्यम तापमान | -40 ~ + 80 ℃ |
| प्रक्रिया कनेक्शन | ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | Exia II CT6 (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
26GHz NYRD-SL रडार लेवल ट्रांसमीटर एप्लीकेशन फील्ड

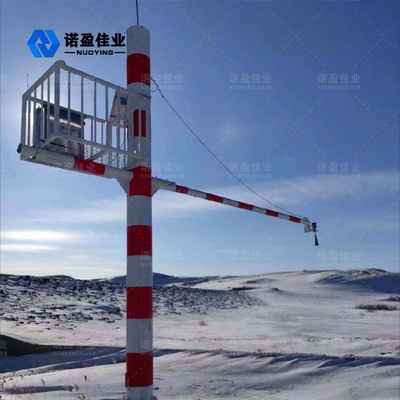

1. जल संसाधन: नहरें, जलाशय, खेत की सिंचाई, नदी के जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़, आदि।
2. जल उपचार: जलाशय, सेसपूल, जल उपचार टैंक, अवसादन टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
3. अन्य: पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
