उत्पाद विवरण:
|
ठेठ आवेदन: | तरल, पाउडर, कण, ठोस स्तर नियंत्रण | जांच सामग्री: | 304, PTFE (वैकल्पिक) |
---|---|---|---|
जांच की लंबाई: | 500 मिमी (लंबाई साइट की स्थितियों के अनुसार अनुकूलित की जा सकती है) | बिजली की आपूर्ति: | 24VDC, 220VAC (वैकल्पिक) |
प्रक्रिया तापमान: | -40 ~ + 130 ℃ | प्रक्रिया दबाव: | 2.0MPa |
प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा (वैकल्पिक) | सिग्नल आउटपुट: | DPDT आउटपुट, 5A 24VDC या 5A 220VAC |
हाई लाइट: | रॉड प्रकार आरएफ प्रवेश स्तर स्विच,सामान्य तापमान आरएफ प्रवेश स्तर सेंसर,आरएफ प्रवेश स्तर सेंसर 2.0MPaRF प्रवेश स्तर सेंसर 2.0MPa |

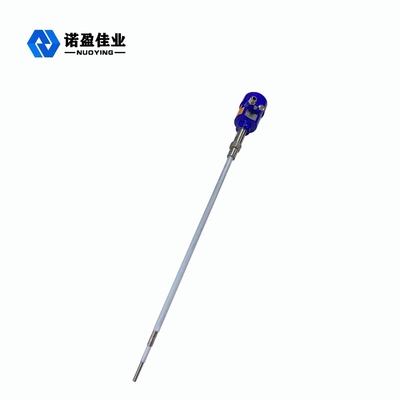

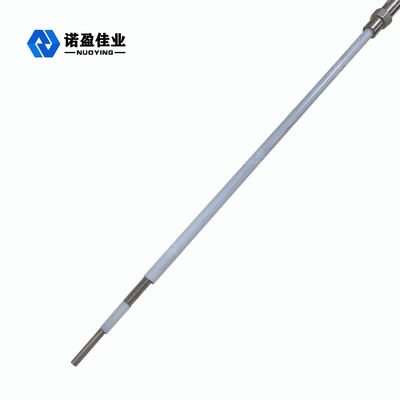

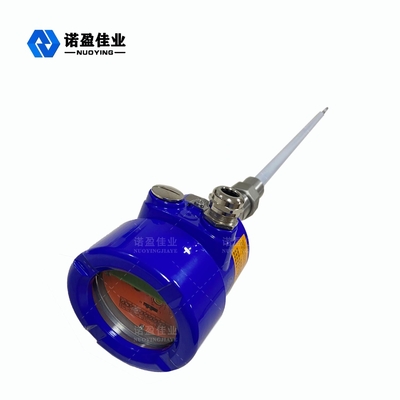

सामान्य तापमान रॉड प्रकार आरएफ प्रवेश स्तर स्विच NYSP - UK861
NYSP-UK861 आरएफ प्रवेश स्तर स्विच कार्य सिद्धांत:
रेडियो फ़्रीक्वेंसी कंडक्टिविटी लेवल स्विच के संचालन का सिद्धांत रेडियो फ़्रीक्वेंसी (RF) कैपेसिटेंस तकनीक पर आधारित है।जांच के लिए एक रेडियो फ्रीक्वेंसी लागू की जाती है और आसपास के वातावरण के कारण होने वाले प्रभाव को निरंतर विश्लेषण द्वारा निर्धारित किया जाता है।क्योंकि सभी सामग्रियों में एक ढांकता हुआ स्थिरांक होता है और उनकी चालकता हवा से भिन्न होती है, जब जांच सामग्री के संपर्क में होती है, तो छोटे समाई बदलाव से परिलक्षित कुल प्रतिबाधा बदल जाती है।चूंकि सक्रिय जांच और पोत की दीवार संधारित्र की दो ध्रुव प्लेटों का निर्माण करती है, जांच के इन्सुलेटर और आसपास की हवा ढांकता हुआ पदार्थ बन जाती है, और जब हवा (जिसका ढांकता हुआ स्थिरांक 1.0 है) को किसी भी द्वारा प्रतिस्थापित किया जाता है तो कैपेसिटिव प्रभाव बढ़ाया जाता है। अन्य सामग्री (ढांकता हुआ स्थिरांक> 1)।इस प्रकार, आवेदन की प्रतिबाधा बदल जाती है।यही है, समाई मूल्य में परिवर्तन प्रतिबाधा में परिवर्तन का कारण बनता है।यह प्रभाव सर्किट द्वारा मापा जाता है और फिर संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ संदर्भ फ्रेम की तुलना में होता है।आरएफ प्रवेश स्तर स्विच संवेदनशीलता की सही सेटिंग सेंसर आउटपुट में सही परिवर्तन को प्रभावित करती है।जांच की Nul1-KoTeTM सर्किटरी माप सर्किट को जांच पर सामग्री निर्माण को अनदेखा करने की अनुमति देती है जो अन्यथा संवेदनशीलता विफलता का कारण बनती है।Nul1-KoTeTM सर्किट उसी रेडियो फ्रीक्वेंसी क्षमता से उत्साहित है जो सेंसिंग जांच पर लागू होती है।चूंकि करंट समान क्षमता पर प्रवाहित नहीं हो सकता है, Nul1-KoTeTM सर्किट वर्तमान प्रवाह को अलग करता है जो सामान्य रूप से सक्रिय जांच से स्टैक्ड सामग्री के माध्यम से पोत की दीवार तक प्रवाहित होता है।इस तरह सक्रिय जांच के आसपास की सामग्री को मापा जाता है, न कि खड़ी सामग्री को।
एनवाईएसपी-यूके861 आरएफ प्रवेश स्तर स्विच डिजाइन सुविधा
1. बहुमुखी: विभिन्न प्रकार के प्रवाहकीय और गैर-प्रवाहकीय मीडिया, जैसे तरल पदार्थ, चिपचिपा सामग्री, कण, पाउडर और फ्लाई ऐश में इस्तेमाल किया जा सकता है।
2. एंटी-चिपकने वाला: पेटेंट एंटी-चिपकने वाला सर्किटरी सामग्री आसंजन के कारण होने वाले झूठे संकेतों को समाप्त करता है।
3. वियोज्य जांच: नियंत्रक और जांच के बीच कोई केबल कनेक्शन नहीं है, इसलिए आने वाली या बाहर जाने वाली सामग्री को प्रभावित किए बिना किसी भी समय नियंत्रक को हटाया और बदला जा सकता है।
4. उच्च और निम्न तापमान प्रतिरोध: -184 ℃ से 280 ℃ तक काम के माहौल के लिए उपयुक्त, और उच्च तापमान के लिए सिरेमिक जांच भी उपलब्ध है;
5.आउटपुट फॉर्म: डबल-चाकू डबल-थ्रो रिले सिग्नल आउटपुट, जबकि आउटपुट स्थिति दिखाने के लिए एक स्टेटस लाइट है, और 0 से 30 सेकंड तक देरी का कार्य है।
6. गैर-बुद्धिमान निदान: बिजली चालू होने के बाद, उपकरण सर्किट स्वचालित रूप से पता लगाता है कि काम करने की स्थिति सामान्य है या नहीं।
एनवाईएसपी-यूके861 आरएफ प्रवेश स्तर स्विच तकनीकी पैरामीटर
ठेठ आवेदन | तरल, पाउडर, कण, ठोस स्तर नियंत्रण |
जांच सामग्री | 304, PTFE (वैकल्पिक) |
जांच की लंबाई | 500 मिमी (लंबाई साइट की स्थितियों के अनुसार अनुकूलित की जा सकती है) |
बिजली की आपूर्ति | 24VDC, 220VAC (वैकल्पिक) |
प्रक्रिया तापमान | -40 ~ + 130 ℃ |
प्रक्रिया दबाव | 2.0MPa |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
सिग्नल आउटपुट | DPDT आउटपुट, 5A 24VDC या 5A 220VAC |
समय विलंब | 0-30s समायोजन |
विफलता अलार्म | ऊपरी या निचली सीमा, साइट पर समायोज्य |
सुरक्षा स्तर | आईपी67 |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga (वैकल्पिक) |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
एनवाईएसपी-यूके861 आरएफ प्रवेश स्तर स्विच आवेदन क्षेत्र
1. कास्टिंग मशीनरी: रेत के स्तर का पता लगाएं।
2. पर्यावरण जल उपचार: सीवेज स्तर का पता लगाएं।
3. हाइड्रोलिक मशीनरी: चिकनाई तेल के स्तर का पता लगाएं
4. निर्माण मशीनरी: सीमेंट साइलो और मिक्सिंग टैंक के भौतिक स्तर का पता लगाएं।
5. आटा चक्की: आटे और गेहूं के भौतिक स्तर का पता लगाएं।
6.फीड फैक्ट्री: सोयाबीन खाने के स्तर का पता लगाएं।
7. पावर प्लांट: फ्लाई ऐश के भौतिक स्तर का पता लगाएं।
8.ग्लास फैक्ट्री: क्वार्ट्ज रेत और टूटे हुए कांच के भौतिक स्तर का पता लगाएं।
9. रासायनिक संयंत्र: पॉलिएस्टर, स्पैन्डेक्स, एसिड, क्षार और अन्य रासायनिक सामग्री के तरल स्तर का पता लगाएं।
10.बॉयलर प्लांट: स्टीम ड्रम और अन्य दबाव वाहिकाओं के जल स्तर का पता लगाएं।
11. अन्य अवसर: प्राकृतिक गैस, फलों का रस, केचप आदि का पता लगाना।
