उत्पाद विवरण:
|
| उत्पाद मॉडल: | एनवाईएसपी-एल864 | जांच सामग्री: | 304+ PTFE (वैकल्पिक) |
|---|---|---|---|
| जांच की लंबाई: | 500 मिमी (लंबाई साइट की स्थितियों के अनुसार अनुकूलित की जा सकती है) | बिजली की आपूर्ति: | 24VDC, 220VAC (वैकल्पिक) |
| आउटपुट रिले: | डबल पोल, डबल थ्रो (DPDT) आउटपुट, 5A, 24V DC या 5A, 220VAC | बिजली हानि संरक्षण: | खुला, बंद, क्षेत्र स्विच करने योग्य |
| समय विलंब: | 0 ~ 30s समायोज्य | प्रक्रिया कनेक्शन: | धागा / निकला हुआ किनारा (वैकल्पिक) |
| हाई लाइट: | विरोधी आसंजन प्रवेश स्तर सेंसर,शीतल केबल प्रवेश स्तर स्विच,आरएफ प्रवेश प्रकार स्तर स्विच |
||

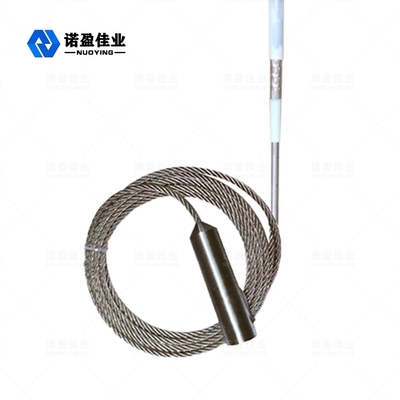

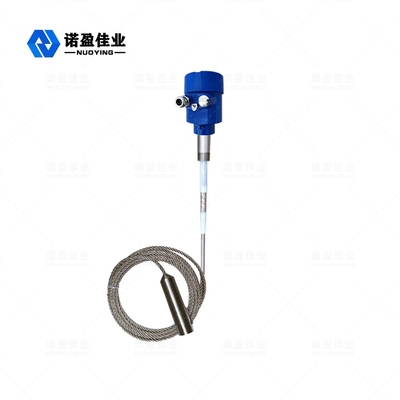

एंटी-आसंजन NYSP-L864 सॉफ्ट केबल आरएफ प्रवेश स्तर स्विच
NYSP-L864 RF प्रवेश स्तर स्विच कार्य सिद्धांत:
रेडियो फ़्रीक्वेंसी एडमिट लेवल स्विच का कार्य सिद्धांत रेडियो फ़्रीक्वेंसी (RF) कैपेसिटिव तकनीक पर आधारित है।जांच के लिए एक रेडियो फ्रीक्वेंसी लागू की जाती है और निरंतर विश्लेषण के माध्यम से, आसपास के वातावरण के कारण होने वाले प्रभावों को निर्धारित किया जाता है।चूंकि सभी सामग्रियों में एक पारगम्यता होती है और उनकी चालकता हवा से अलग होती है, इसलिए जब सामग्री के संपर्क में जांच होती है, तो छोटे कैपेसिटेंस शिफ्ट द्वारा परिलक्षित समग्र प्रतिबाधा बदल जाती है।चूंकि सक्रिय जांच और पोत की दीवार संधारित्र की दो ध्रुवीय प्लेट बनाती है, जांच के इन्सुलेटर और आसपास की हवा ढांकता हुआ पदार्थ बन जाती है, जब हवा (जिसका ढांकता हुआ स्थिरांक 1.0 है) को किसी अन्य सामग्री (ढांकता हुआ) द्वारा प्रतिस्थापित किया जाता है स्थिर> 1), कैपेसिटिव प्रभाव बढ़ाया जाता है।इस प्रकार आवेदन के प्रतिबाधा को बदल रहा है।यही है, समाई मूल्य में परिवर्तन प्रतिबाधा के परिवर्तन का कारण बनता है।यह प्रभाव सर्किट द्वारा मापा जाता है और संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ की तुलना में होता है।
आरएफ प्रवेश स्तर स्विच संवेदनशीलता की सही सेटिंग सेंसर आउटपुट में सही परिवर्तन को प्रभावित करेगी।जांच का Null-KoTeTM सर्किट माप सर्किट को जांच पर सामग्री के निर्माण को अनदेखा करने की अनुमति देता है, जो अन्यथा संवेदनशीलता विफलताओं का कारण होगा।Null-KoTeTM सर्किट का उपयोग उसी रेडियो फ्रीक्वेंसी संभावित उत्तेजना को सेंसिंग जांच में लागू करने के लिए किया जाता है।चूंकि करंट समान क्षमता पर प्रवाहित नहीं हो सकता है, Null-KoTeTM सर्किट करंट के प्रवाह को बाधित करता है जो सामान्य रूप से सक्रिय जांच से थोक सामग्री के माध्यम से पोत की दीवार तक प्रवाहित होता है।यह सक्रिय जांच के आसपास की सामग्री को मापता है, न कि संचित सामग्री को।
NYSP-L864 आरएफ प्रवेश स्तर स्विच तकनीकी पैरामीटर
| ठेठ आवेदन | लंबाई 2 मीटर से अधिक है, यह शीर्ष पर लंबवत रूप से स्थापित है और इसे लंबवत स्विच के रूप में उपयोग किया जा सकता है,कोयला कन्वेयर के रूप में इस्तेमाल किया जा सकता है |
| उत्पाद मॉडल | एनवाईएसपी-एल864 |
| जांच सामग्री | 304+ PTFE (वैकल्पिक) |
| जांच की लंबाई | 500 मिमी (लंबाई साइट की स्थितियों के अनुसार अनुकूलित की जा सकती है) |
| प्रक्रिया तापमान | -40 ℃ ~ + 130 ℃ |
| प्रक्रिया दबाव | <2.0MPa |
| बिजली की आपूर्ति | 24VDC, 220VAC (वैकल्पिक) |
| समय विलंब | 0 ~ 30s समायोज्य |
| प्रक्रिया कनेक्शन | धागा / निकला हुआ किनारा (वैकल्पिक) |
| बिजली हानि संरक्षण | खुला, बंद, क्षेत्र स्विच करने योग्य |
| आउटपुट रिले | डबल पोल, डबल थ्रो (DPDT) आउटपुट, 5A, 24V DC या 5A, 220VAC |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
एनवाईएसपी-एल864 आरएफ प्रवेश स्तर स्विच डिजाइन विशेषताएं
1. एंटी-आसंजन: पेटेंट विरोधी आसंजन सर्किट सामग्री आसंजन के कारण झूठे संकेतों को समाप्त कर सकता है।
2. मजबूत बहुमुखी प्रतिभा: इसे विभिन्न प्रवाहकीय और गैर-प्रवाहकीय मीडिया, जैसे तरल पदार्थ, चिपचिपा पदार्थ, कण, पाउडर और फ्लाई ऐश के माप पर लागू किया जा सकता है।
3. वियोज्य जांच: नियंत्रक और जांच के बीच कोई केबल कनेक्शन नहीं है।आने वाली और बाहर जाने वाली सामग्री को प्रभावित किए बिना रखरखाव के लिए किसी भी समय नियंत्रक को हटाया और बदला जा सकता है।
4. उच्च और निम्न तापमान प्रतिरोध: -184 डिग्री सेल्सियस से 280 डिग्री सेल्सियस तक काम के माहौल के लिए उपयुक्त, और उच्च तापमान के लिए सिरेमिक जांच भी उपलब्ध हैं।
5.आउटपुट फॉर्म: डबल-पोल डबल-थ्रो रिले सिग्नल आउटपुट, साथ ही आउटपुट स्थिति प्रदर्शित करने के लिए एक स्टेटस लाइट और 0 से 30 सेकेंड का विलंब कार्य होता है।
6. बुद्धिमान निदान: बिजली चालू होने के बाद, उपकरण सर्किट स्वचालित रूप से पता लगाता है कि काम करने की स्थिति सामान्य है या नहीं।
