उत्पाद विवरण:
|
| व्यास: | डीएन15 ~ डीएन200 | मापने ट्यूब सामग्री: | 316L, 304, 304 PTFE के साथ पंक्तिबद्ध |
|---|---|---|---|
| रेंज अनुपात: | Standard type: 10:1; मानक प्रकार: 10:1; Special type: 20:1 विशेष प्रकार: 20: | मध्यम तापमान: | मानक: -40 ~ + 100 ℃ |
| संबंध: | निकला हुआ किनारा, दबाना, धागा, पवित्रता धागा | शुद्धता: | 1.5% |
| हाई लाइट: | गीले प्रकार धातु ट्यूब रोटामीटर,गैस रोटामीटर फ्लो मीटर,तरल धातु ट्यूब रोटामीटर: |
||

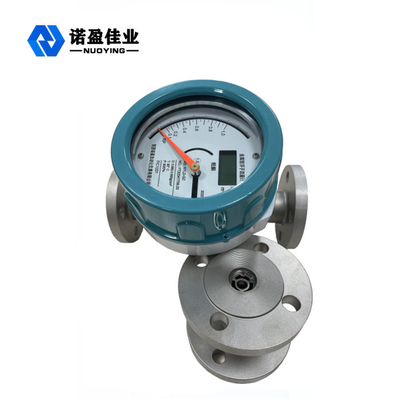

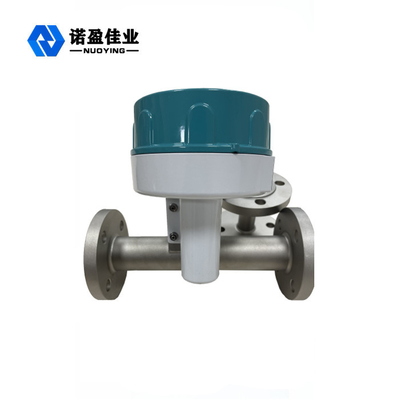

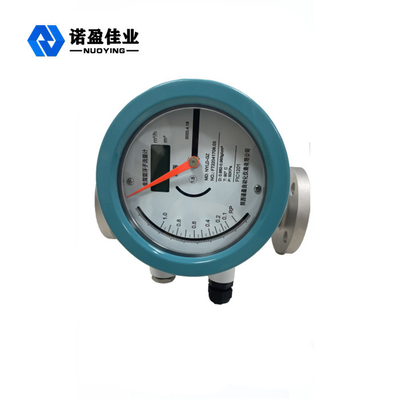

उच्च सटीकता चर क्षेत्र गीला प्रकार तरल गैस धातु ट्यूब रोटामीटर फ्लो मीटर
उच्च सटीकता चर क्षेत्र गीला प्रकार तरल गैस धातु ट्यूब रोटामीटर फ्लो मीटर विवरण:
धातु ट्यूब रोटामीटर फ्लोट स्थिति माप के आधार पर एक चर क्षेत्र प्रवाह मीटर है।सभी धातु संरचना और मॉड्यूलर वैचारिक डिजाइन को अपनाने, यह विभिन्न उद्योगों में जटिल और कठोर वातावरण के तहत प्रवाह माप और प्रक्रिया नियंत्रण में व्यापक रूप से उपयोग किया जाता है, छोटी मात्रा, छोटे दबाव हानि, बड़ी रेंज अनुपात (10: 1), आदि धारा के साथ, कम वर्तमान वेग और कम प्रवाह दर वाले माध्यमों के लिए विशेष रूप से उपयुक्त। इसके उत्कृष्ट प्रदर्शन, विश्वसनीयता और प्रतिस्पर्धी मूल्य के कारण, इसका व्यापक रूप से तेल, रसायन उद्योग, इस्पात निर्माण, हल्के औद्योगिक, पानी आदि के क्षेत्र में उपयोग किया जाता है। धातु पाइप प्रवाहमापी लेता है कई अलग-अलग सामग्री और सभी गैर-संक्षारक, संक्षारक और मजबूत संक्षारक माध्यमों के प्रवाहमापी माप के लिए उपयुक्त है।
उच्च सटीकता चर क्षेत्र गीला प्रकार तरल गैस धातु ट्यूब रोटामीटर फ्लो मीटर फ़ीचर:
1. सिंगल एक्सल, स्मार्ट डिस्प्ले, उच्च विश्वसनीयता, आसान रखरखाव, लंबे जीवन समय।
2. ट्यूब पर कम आवश्यकता।
3. प्रवाह अनुपात: 10: 1, विशेष प्रकार: 20: 1।
4. छोटे पाइप और कम प्रवाह दर वाले माध्यमों के मापन के लिए उपयुक्त।
5.एलसीडी डिस्प्ले, एक ही समय में तात्कालिक प्रवाह और पूरे प्रवाह को प्रदर्शित करना।
6. गैर-संपर्क चुंबकीय युग्मन संचरण।
7. धातु संरचना, उच्च तापमान, उच्च दबाव और ज्वलनशील और विस्फोटक स्थितियों के साथ मजबूत संक्षारक माध्यमों और वातावरण के लिए उपयुक्त।
8. दो-तार उपलब्ध, बैटरी और एसी आपूर्ति चुनने के लिए।
9. कई पैरामीटर कैलिब्रेशन फ़ंक्शन, डेटा बहाली और बैक-अप, पावर-फेल सुरक्षा फ़ंक्शन।
उच्च सटीकता चर क्षेत्र गीला प्रकार तरल गैस धातु ट्यूब रोटामीटर फ्लो मीटर पैरामीटर्स:
| माप सीमा | पानी: 1 ~ 200000 एल / एच (20 डिग्री सेल्सियस) |
| वायु: 0.03 ~ 6000 एम 3 / एच (20 डिग्री सेल्सियस, 0.1013 एमपीए) | |
| मापने की सीमा अनुपात | मानक: 10:1;विशेष: 20:1 |
| एक्यूरेसी क्लास | मानक: 1.5;विशेष: 1.0 |
| दबाव वर्ग | मानक: डीएन 15 ~ डीएन 50≤4.0 एमपीए;DN80 ~ DN200≤1.6MPa |
| उच्च दबाव: DN15 ~ DN50≤32MPa; DN80 ~ DN200≤16MPa | |
| दबाव से नुकसान | 7kPa~70kPa |
| मध्यम तापमान | मानक: -40 डिग्री सेल्सियस ~ + 100 डिग्री सेल्सियस;पीटीएफई: -50 डिग्री सेल्सियस ~ + 100 डिग्री सेल्सियस |
| उच्च दबाव: 110 डिग्री सेल्सियस ~ + 450 डिग्री सेल्सियस | |
| मध्यम चिपचिपाहट | DN15:η<5mPa.s(F15.1~F15.3), η<30mPa.s(F15.4~F15.8) |
| DN25:η<250mPa.s;DN50 ~ DN200:η<300mPa.s | |
| पर्यावरण का तापमान | रिमोट प्रकार: -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
| ऑन-द स्पॉट सुई संकेतक: -40 डिग्री सेल्सियस ~ + 100 डिग्री सेल्सियस | |
| रिश्ते का प्रकार | मानक: DIN2501 मानक निकला हुआ किनारा;विशेष: अनुकूलित |
| तारों का कनेक्शन |
M20×1.5 महिला धागा (एक्सडी विस्फोट-सबूत के लिए 1/2 एनपीटी मादा धागा) |
|
बिजली की आपूर्ति
|
मानक: 24VDC दो-पंक्ति 4 ~ 20mA (12VDC ~ 32VDC) |
| चेतावनी प्रकार: 24VDC चार-पंक्ति 4 ~ 20mA (18VDC ~ 18VDC) | |
| एसी प्रकार: 85 ~ 265VAC 50HZ | |
| बैटरी प्रकार: 3.6V 7.5AH लिथियम बैटरी (3 साल का जीवनकाल) | |
| लोड हो रहा है प्रतिरोध सुविधा | दो-पंक्ति: अधिकतम लोडिंग प्रतिरोध = 50 × (वोल्टेज -12)Ω=600Ω 24V |
| मल्टी-लाइन: अधिकतम लोडिंग प्रतिरोध 500Ω | |
| चेतावनी संकेत आउटपुट | रीड पाइप चेतावनी स्विच आउटपुट, ऊपरी सीमा और निचली सीमा प्रवाह चेतावनी (संपर्क क्षमता 1 ए 30 वीडीसी) |
| इलेक्ट्रिक रिले आउटपुट (संपर्क क्षमता 1 ए 30 वीडीसी, 0.25 ए 250 वीएसी, 0.5 ए 125 वीएसी) | |
| पल्स आउटपुट |
न्यूनतम स्थान 50ms (अधिकतम लोडिंग 100mA 30VDC, आंतरिक प्रतिरोध 100Ω) |
| आयसीडी प्रदर्शन | तात्कालिक प्रवाह प्रदर्शन क्षेत्र: 0 ~ 50000 |
| कुल प्रवाह प्रदर्शन क्षेत्र: 0 ~ 99999999 | |
| संरक्षण ग्रेड | आईपी65 |
| धमाका प्रूफ ग्रेड | Exia II CT5Ga Exd II BT6Gb |
