उत्पाद विवरण:
|
| उत्पाद मॉडल: | NYRD80X | विशेषताएँ: | विभिन्न जटिल स्थितियों के लिए लागू। |
|---|---|---|---|
| ठेठ आवेदन: | धूल, सामग्री के छोटे कण, कोई मिश्रण तरल नहीं | प्रक्रिया तापमान: | -40 ~ 130 ℃ |
| टाइप: | गैर-संपर्क | ||
| हाई लाइट: | रडार लेवल मेजरमेंट गेज,रडार लेवल गेज NYRD80X,लॉन्ग रेंज रडार लेवल सेंसर 26GHz |
||

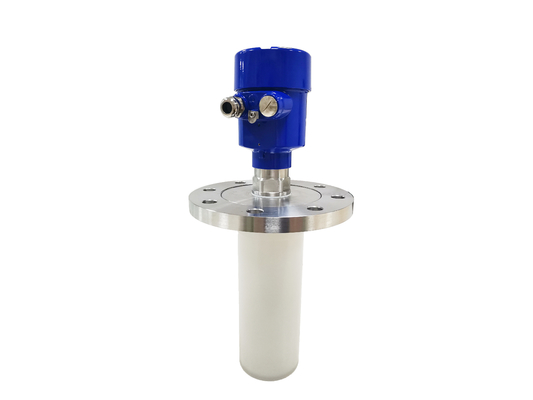

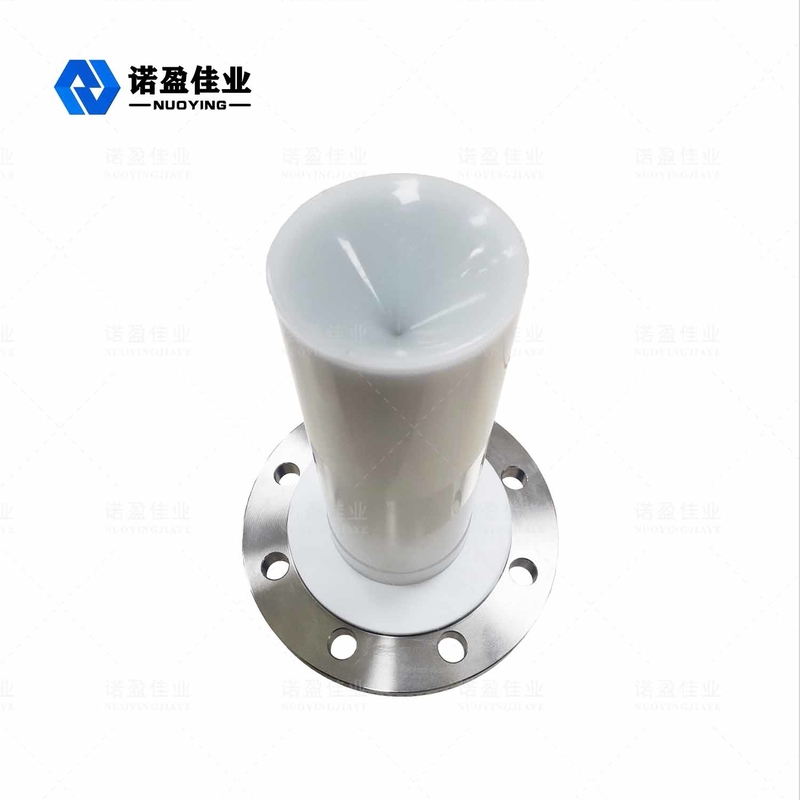

रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26GHz उच्च आवृत्ति रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च गति सिग्नल विश्लेषण और प्रसंस्करण कर सकता है, ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों जैसे प्रतिक्रिया सोने और ठोस साइलो के लिए किया जा सके।
का कार्य सिद्धांतरडार स्तर ट्रांसमीटर
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।पल्स वेव मापा माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है , विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचती है और वापस रिसीवर को परावर्तित हो जाती है। इसे आगे और पीछे जाने में लगने वाला समय लगभग तात्कालिक होता है)
माप का डेटा: धागे या निकला हुआ किनारा के नीचे की सीलिंग सतह।
नोट: रडार ऑब्जेक्ट लेवल टाइमिंग का उपयोग करते समय, सुनिश्चित करें कि उच्चतम सामग्री स्तर माप के अंधे क्षेत्र (डी में दिखाया गया क्षेत्र) में प्रवेश नहीं कर सकता है।
डिज़ाइन विशेषताएँ कारडार स्तर ट्रांसमीटर
एंटीना का आकार छोटा, स्थापित करने में आसान, गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं है।
जंग और फोम के लिए लगभग अभेद्य।मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
उच्च आवृत्ति स्तर मीटर के काम पर गंभीर धूल वातावरण का बहुत कम प्रभाव पड़ता है।
कम तरंग दैर्ध्य, ढलान वाली ठोस सतहों का बेहतर प्रतिबिंब।
बीम कोण छोटा है, ऊर्जा एकाग्रता, एक ही समय में गूंज क्षमता को बढ़ाने के लिए हस्तक्षेप से बचने के लिए अनुकूल है।
माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
उच्च सिग्नल-टू-शोर अनुपात, उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकता है।
उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प है।
टीNYRD86 का तकनीकी पैरामीटर रडार स्तर ट्रांसमीटर
| ठेठ आवेदन | सभी प्रकार के तरल (मजबूत जंग, कम ढांकता हुआ स्थिरांक, सरगर्मी, भाप, क्रिस्टलीकरण, संक्षेपण, घोल, उच्च तापमान और उच्च दबाव, आदि) |
| सभी प्रकार की धूल (मजबूत धूल, धूल, सीमेंट पाउडर, चूना पाउडर, फ्लाई ऐश, क्रिस्टलीकरण, आदि) | |
| सभी प्रकार के ठोस (अनाज, छोटे पत्थर, लौह अयस्क, कोयला, आदि) | |
| उत्पाद मॉडल | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| एंटीना फॉर्म | बार प्रकार, पानी का प्रकार, प्लेट प्रकार, सींग का प्रकार, बफरिंग सतह, परिप्रेक्ष्य लेंस |
| एंटीना सामग्री | पीटीएफई, 304/316, पीपी, पीएफए |
| माप सीमा | 10मी, 20मी, 30मी, 35मी, 40मी, 80मी |
| माप की सटीकता | 0.05% ~ 0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4... 20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान |
- 40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 260 ℃, - 40 ~ + 1200 ℃ |
| प्रक्रिया दबाव | - 0.1 ~ 0. 3MPa, - 0. 1 ~ 2. 0MPa, - 0. 1 ~ 4. 0MPa |
| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) |
| विद्युत इंटरफ़ेस | M20×1.5, ½ "एनपीटी |
| संरक्षण ग्रेड | IP65, IP67, IP 68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaIICT6 Ga, ExdIICT6Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है!
