| ब्रांड नाम: | NUOYINGJIAYE |
| मॉडल संख्या: | एनवाईसीएसयूएल-503 |
| एमओक्यू: | एक |
| कीमत: | 130USD - 9000USD |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | अनंत |

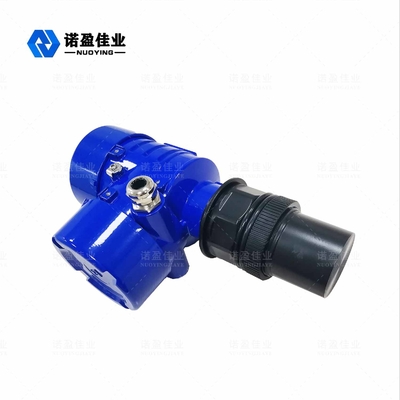

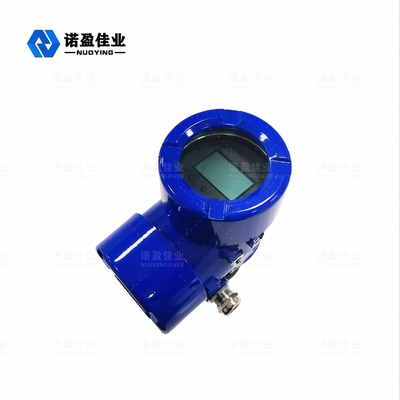

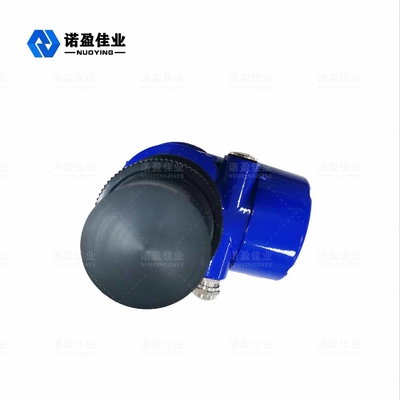

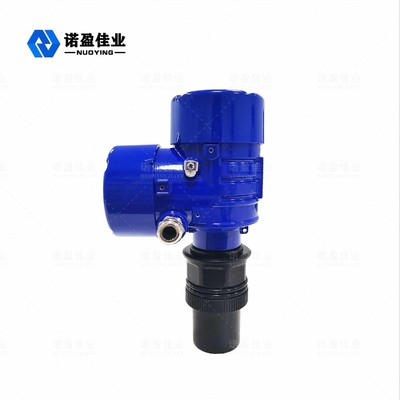

NYCSUL-503 अल्ट्रासोनिक स्तर मीटर माइक्रोप्रोसेसर द्वारा नियंत्रित एक डिजिटल स्तर मीटर है।सेंसर (ट्रांसड्यूसर) से अल्ट्रासोनिक पल्स की माप में, तरल की सतह से परावर्तित ध्वनि तरंग उसी सेंसर द्वारा प्राप्त की जाती है, पीजोइलेक्ट्रिक क्रिस्टल के माध्यम से विद्युत संकेतों में परिवर्तित होती है, और ध्वनि के संचरण और स्वागत के बीच का समय मापने के लिए तरल की सतह से सेंसर से दूरी की गणना करने के लिए तरंग।गैर-संपर्क माप के उपयोग के कारण, मापा माध्यम लगभग असीमित है, व्यापक रूप से विभिन्न प्रकार के तरल और ठोस सामग्री ऊंचाई माप में उपयोग किया जा सकता है।
|
ठेठ आवेदन |
तरल स्तर माप |
|
आवृत्ति सीमा |
40 किलोहर्ट्ज़, 100 किलोहर्ट्ज़ |
|
जांच प्रकार |
एकीकृत |
|
जांच सामग्री |
पीपी/पीवीसी/PTFE/304 (वैकल्पिक) |
|
माप सीमा |
0～20m |
|
मापन सटीक |
＜0.25% (रेंज ＜20 मीटर) |
|
मापने का कोण |
10° |
|
बिजली की आपूर्ति |
24VDC, 220VAC |
|
प्रक्रिया तापमान |
-20～+80℃ |
|
प्रक्रिया दबाव |
सामान्य दबाव |
|
प्रक्रिया कनेक्शन |
धागा, निकला हुआ किनारा, ब्रैकेट बढ़ते (वैकल्पिक) |
|
सिग्नल आउटपुट |
4...20mA/हार्ट/RS485... |
|
प्रदर्शन प्रणाली |
तरल स्तर, दूरी (खाली ऊंचाई) |
|
आउटपुट सेट करना |
ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
|
प्रदर्शन |
एलसीडी |
|
छिलके की सामग्री |
पॉलीप्रोपाइलीन / एल्युमिनियम |
|
संरक्षण वर्ग |
आईपी67 |
|
धमाका प्रूफ ग्रेड |
ExiaⅡCT6 गा |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
अल्ट्रासोनिक स्तर ट्रांसमीटरपरिचालन सिद्धांत
अल्ट्रासोनिक स्तर मीटर कंटेनर के शीर्ष पर स्थापित किया गया है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच इलेक्ट्रॉनिक इकाई के नियंत्रण में वस्तु के लिए अल्ट्रासोनिक पल्स की एक किरण को प्रसारित करती है।ध्वनिक तरंग वस्तु की सतह से परावर्तित होती है।कुछ परावर्तित प्रतिध्वनियाँ जांच द्वारा प्राप्त की जाती हैं और विद्युत संकेतों में परिवर्तित हो जाती हैं।अल्ट्रासोनिक तरंग के पुन: संचरण और पुन: प्राप्त करने और ध्वनि की ज्ञात गति के बीच के समय के अंतर के अनुसार, वस्तु स्तर का परिवर्तन निर्धारित किया जाता है।माइक्रोवेव सिग्नल को इलेक्ट्रॉनिक डिवाइस द्वारा प्रोसेस किया जाता है, और अंत में ऑब्जेक्ट लेवल से संबंधित इलेक्ट्रिकल सिग्नल में बदल दिया जाता है।
अल्ट्रासोनिक स्तर ट्रांसमीटरडिजाइन विशेषताओं
