भूमिगत भंडारण टैंक मैग्नेटोस्ट्रिक्टिव लेवल मीटर 4-20mA IP67/IP68

भूमिगत भंडारण टैंक मैग्नेटोस्ट्रिक्टिव लेवल मीटर 4-20mA IP67/IP68

ब्रांड नाम:	NUOYINGJIAYE
मॉडल संख्या:	NYCZ500
एमओक्यू:	1
कीमत:	$100 to $380
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	300 पीसी / पूर्व माह

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

Explosion-proof certificate

विशिष्ट अनुप्रयोग:

तरल, इंटरफ़ेस माप

एंटीना रूप:

केबल, रॉड

एंटीना सामग्री:

304,316

मापने की सीमा:

0-50~5000मिमी(केबल:25मी)

बिजली की आपूर्ति:

24VDC (दो तार/चार तार), 220VAC

सिग्नल आउटपुट:

4 20mA/HART/RS485/Modbus

शैली:

धागा, ब्रैकेट, निकला हुआ किनारा (वैकल्पिक)

प्रक्रिया दबाव:

-0.1～10.0MPa

प्रक्रिया तापमान:

-40～+200℃

आपूर्ति की क्षमता:

300 पीसी / पूर्व माह

प्रमुखता देना:

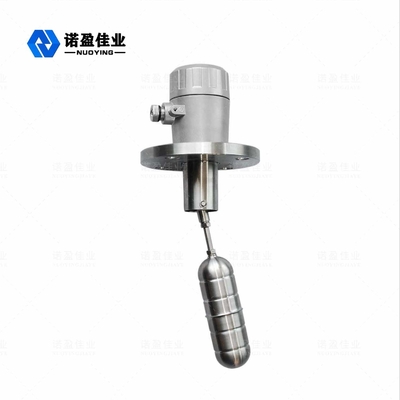

24VDC स्टेनलेस स्टील फ्लोट स्विच

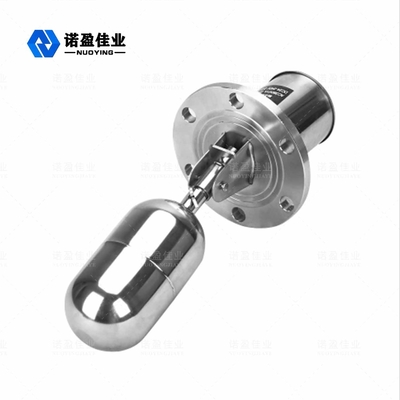

पानी की टंकी के लिए फ्लोट स्विच IP66

120m फ्लोट स्तर ट्रांसमीटर

उत्पाद वर्णन

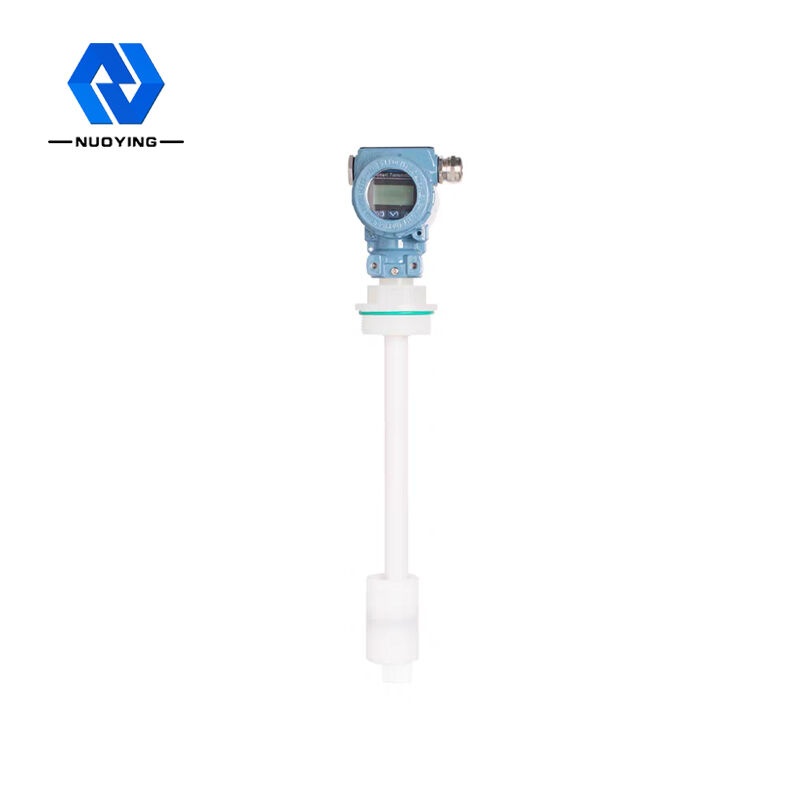

भूमिगत भंडारण टैंक मैग्नेटोस्ट्रिक्टिव लेवल मीटर 4-20mA IP67/IP68

नुओयिंगNYCZ500-1 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर अवलोकन

उत्पाद पैरामीटर

विशिष्ट अनुप्रयोग	तरल स्तर माप
एंटीना सामग्री	304, 316L (वैकल्पिक)
माप सीमा	0-50~5000mm (केबल प्रकार: 25m)
बिजली की आपूर्ति	24VDC (दो लाइन, चार लाइन)
माध्यम तापमान	-40~+200℃
प्रक्रिया दबाव	-0.1~2.0MPa
प्रक्रिया कनेक्शन	थ्रेड, फ्लैंज, ब्रैकेट (वैकल्पिक)
सिग्नल आउटपुट	4...20mA/HART/RS485/Modbus...

उत्पाद विवरण

NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर कार्य सिद्धांत

मैग्नेटोस्ट्रिक्टिव लेवल मीटर का कार्य सिद्धांत चित्र में दिखाया गया है। उत्पाद मुख्य रूप से एक मापने वाली छड़, एक इलेक्ट्रॉनिक डिब्बे और मापने वाली छड़ पर एक गैर-संपर्क फ्लोटिंग बॉल से बना होता है। मापने वाली छड़ मैग्नेटोस्ट्रिक्टिव तार (वेवगाइड तार) से सुसज्जित होती है, और छड़ गैर-चुंबकीय स्टेनलेस स्टील ट्यूब से बनी होती है, जो वेवगाइड तार की बहुत अच्छी तरह से सुरक्षा करती है। जब मैग्नेटोस्ट्रिक्टिव लेवल मीटर काम करता है, तो इलेक्ट्रॉनिक डिब्बे में पल्स जनरेटर एक प्रारंभिक पल्स भेजता है। जब यह
प्रारंभिक पल्स वेवगाइड तार में प्रसारित होती है, तो यह एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करती है जो वेवगाइड तार की दिशा में आगे बढ़ता है। यह यांत्रिक तरंग दो दिशाओं में फैलती है, मापने वाली छड़ के अंत तक पहुंचने वाली यांत्रिक तरंग को डैम्पर द्वारा अवशोषित किया जाता है, इलेक्ट्रॉनिक डिब्बे की दिशा में वापस यात्रा करने वाली यांत्रिक तरंग को इलेक्ट्रॉनिक डिब्बे में स्थापित ऊर्जा पिकअप तंत्र द्वारा महसूस किया जाता है और एक संबंधित वर्तमान पल्स में परिवर्तित किया जाता है, और ऊर्जा पिकअप तंत्र
फिर दो पल्स के बीच के समय के अंतर की गणना करके मापे गए तरल स्तर की ऊंचाई को सटीक रूप से मापता है।

NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर डिजाइन सुविधा

1. व्यापक प्रयोज्यता, विभिन्न प्रकार के जांच रूप, विभिन्न प्रकार के प्रक्रिया कनेक्शन रूप, विभिन्न प्रकार की उत्पादन सामग्री, अनुकूलित डिजाइन किया जा सकता है;
2. विश्वसनीयता: चूंकि मैग्नेटोस्ट्रिक्टिव लेवल मीटर वेवगाइड सिद्धांत को अपनाता है, इसलिए कोई यांत्रिक चलने वाला भाग नहीं होता है, इसलिए कोई घर्षण नहीं होता है, कोई टूट-फूट नहीं होती है। पूरा कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न होता है, और माप माध्यम गैर-संपर्क, विश्वसनीय सेंसर कार्य, लंबा जीवन।
3. उच्च सटीकता: चूंकि मैग्नेटोस्ट्रिक्टिव लेवल मीटर वेवगाइड पल्स के साथ काम करता है, मापा गया विस्थापन प्रारंभिक पल्स और अंतिम पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए माप सटीकता उच्च होती है और रिज़ॉल्यूशन 0.01%FS से बेहतर होता है, जिसे अन्य सेंसरों के साथ सटीकता प्राप्त करना मुश्किल होता है।
4. अच्छी सुरक्षा: मैग्नेटोस्ट्रिक्टिव लेवल मीटर में उच्च विस्फोट-रोधी प्रदर्शन, आंतरिक रूप से सुरक्षित, उपयोग करने के लिए सुरक्षित होता है, विशेष रूप से रासायनिक सामग्री और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त होता है। मैन्युअल माप की असुरक्षा से बचने के लिए मापते समय टैंक का ढक्कन खोलने की आवश्यकता नहीं होती है।
5. मैग्नेटोस्ट्रिक्टिव लेवल मीटर स्थापित करना आसान और रखरखाव में सरल है: मैग्नेटोस्ट्रिक्टिव लेवल मीटर आम तौर पर टैंक के शीर्ष पर मौजूदा छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंकों और पहले से चालू टैंकों की स्थापना के लिए उपयुक्त होता है, और स्थापना प्रक्रिया के दौरान सामान्य उत्पादन को प्रभावित नहीं कर सकता है।

NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर अनुप्रयोग क्षेत्र

1. औद्योगिक क्षेत्र स्तर माप और नियंत्रण
2. टैंक स्तर माप और नियंत्रण
3. रासायनिक प्रक्रिया में तरल स्तर नियंत्रण
4. फार्मास्युटिकल टैंक का तरल स्तर नियंत्रण
5. खाद्य और पेय टैंक नियंत्रण
6. बांध जल स्तर की निगरानी
7. पीने का पानी और सीवेज उपचार
8. तेल-पानी इंटरफ़ेस माप और नियंत्रण
9. गैस स्टेशन मीटरिंग प्रबंधन प्रणाली
10. अन्य तरल स्तर माप और नियंत्रण...
