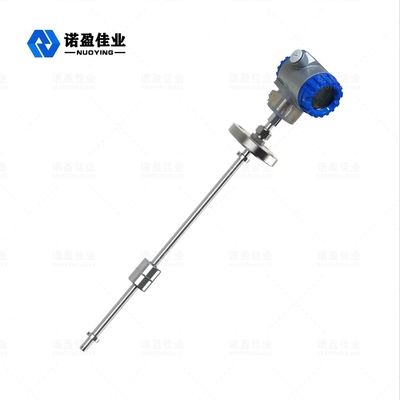

NYFZ SS304 चुंबकीय फ्लोट प्रकार स्तर ट्रांसमीटर 50-5000mm 720mW

NYFZ चुंबकीय फ्लोट स्तर मीटर स्तर ट्रांसमीटर तरल स्तर मापन:

चुंबकीय फ्लोट स्तर मीटर

चुंबकीय फ्लोटस्तर मीटरऑपरेटिंग सिद्धांत

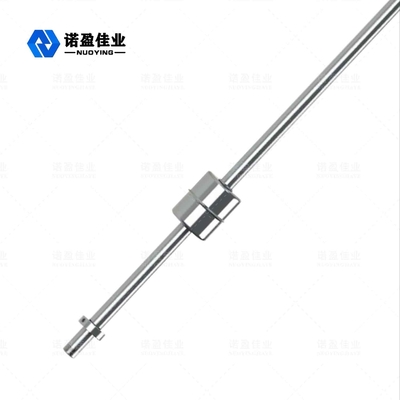

चुंबकीय तरल स्तर मीटर तरल स्तर के साथ ऊपर या नीचे कुंडलाकार चुंबकीय फ्लोट का उपयोग करता है ताकि ट्रांसमीटर को मापने वाली छड़ में सूखी वसंत ट्यूब के चूसने का नेतृत्व किया जा सके, तरल स्तर को संबंधित इलेक्ट्रोरेसिस्टेंस आउटपुट हाइड्रॉक्सिलमाइन सिग्नल में परिवर्तित किया जा सके, और फिर स्थापित किया जा सके जंक्शन बॉक्स में एकीकृत ट्रांसमिशन सर्किट मॉड्यूल।प्रतिरोध संकेत दो-तार 4^2OmA मानक सिग्नल आउटपुट में परिवर्तित हो जाता है, और मैग्लेव तरल स्तर मीटर तरल स्तर को मापने के लिए फ़ील्ड एलईडी डिजिटल डिस्प्ले भी प्रदान करता है।एनवाईएफजेड-एक्स सीरीज के उत्पाद मानक, जंग रोधी और विस्फोट प्रूफ हैं।

उछाल और चुंबकीय युग्मन के सिद्धांत के आधार पर, मैग्लेव तरल स्तर गेज डिटेक्शन ट्यूब में शुष्क स्प्रिंग ट्यूब और सटीक प्रतिरोधों के एक समूह से सुसज्जित है।जब चुंबकीय फ्लोट तरल स्तर भिन्नता के साथ डिटेक्शन ट्यूब के साथ ऊपर और नीचे चलता है, तो टेस्ट ट्यूब के आउटपुट प्रतिरोध को बदले में तरल स्तर पर सूखी स्प्रिंग ट्यूब को जोड़कर बदल दिया जाता है।जंक्शन बॉक्स में रूपांतरण सर्किट मॉड्यूल प्रतिरोध मान को 4〜20mA वर्तमान आउटपुट में परिवर्तित करता है।

चुंबकीयपानी पर तैरना स्तरमीटरतकनीकी मापदण्ड

मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!

चुंबकीय फ्लोट स्तर मीटरडिज़ाइन विशेषताएँ

• सरल संरचना, ठोस और विश्वसनीय, स्थिर संचालन।
• लाल रंग में प्रदर्शन तरल स्तर, सहज, आंख को पकड़ने और पढ़ने में आसान दर्शाता है
• विभिन्न प्रकार के इंस्टॉलेशन फॉर्म, विभिन्न प्रकार के कनेक्शन फॉर्म का चयन किया जा सकता है।
• माप की सीमा बड़ी है, और माप की पूरी प्रक्रिया में कोई अंधा क्षेत्र नहीं है।
• विभिन्न तरल पदार्थ और उच्च तापमान, उच्च दबाव, संक्षारक और ज्वलनशील और विस्फोटक मीडिया के तरल स्तर का निरंतर माप।
• मॉनिटर मापा माध्यम से पूरी तरह से अलग, सुरक्षित और विश्वसनीय है।
• विशेष दबाव और तापमान के लिए पेशेवर डिजाइन

चुंबकीय फ्लोटस्तरमीटर स्थापना आवश्यकता

• स्थापना से पहले, जांच लें कि फ्लोट लिमिट रिंग डिटेक्शन पाइप के नीचे ढीली है, जैसे कि उपयोग के दौरान फ्लोट को फिसलने से रोकने के लिए इसे रिंच से ढीला करना;
• यह सुनिश्चित करने के लिए इंस्टॉलेशन लंबवत होना चाहिए कि चुंबकीय फ्लोट टेस्ट ट्यूब को स्वतंत्र रूप से ऊपर और नीचे ले जा सके
• डिटेक्शन ट्यूब के आसपास चुंबकीय चालकता से बचें, अन्यथा यह सीधे तरल स्तर मीटर के सामान्य संचालन को प्रभावित करेगा;
• आसान स्केलिंग मीडिया के लिए, फ्लोट को अवरुद्ध करने और माप को प्रभावित करने से बचने के लिए उपकरण को नियमित रूप से साफ किया जाना चाहिए
• विशिष्ट स्थापना विधियाँ इस प्रकार हैं:
• विधि 1: निकला हुआ किनारा कवर पर स्थापना छेद मशीनिंग और सीधे मैग्लेव तरल स्तर मीटर में कताई, जैसा कि चित्र 1 में दिखाया गया है;
• विधि 2: सेंसर सपोर्ट और लॉकिंग नट के साथ फिक्स्ड मैग्लेव लेवल मीटर।यह विधि खुले टैंक के लिए उपयुक्त fbr तरल स्तर माप है, जैसा कि चित्र 2 . में दिखाया गया है
• विधि 3: टैंक के कवर पर G2 थ्रेड होल को संसाधित किया जाता है, जो फ्लोट बॉल में डालने के लिए सुविधाजनक है, जैसा कि चित्र 3 में दिखाया गया है;
• विधि 4: मूवेबल कनेक्टिंग हेड का उपयोग करके मापने वाली छड़ की लंबाई को तरल स्तर की ऊंचाई के अनुसार समायोजित किया जा सकता है, जैसा कि चित्र 4 में दिखाया गया है।

चुंबकीय फ्लोटस्तरमीटर आवेदन क्षेत्र

मैग्लेव स्तर मीटर रासायनिक, पेट्रोलियम और अन्य औद्योगिक उपकरणों के कंटेनरों पर तरल स्तर के प्रदर्शन के लिए उपयुक्त है।वर्तमान में, इसका व्यापक रूप से तेल, रसायन, धातुकर्म, बिजली, भोजन, दवा, पेपरमेकिंग और तरल स्तर माप और नियंत्रण के अन्य उद्योगों में उपयोग किया गया है।
