| ब्रांड नाम: | NUOYINGJIAYE |
| Model Number: | एनवाईआरडी701 |
| एमओक्यू: | 1 |
| कीमत: | $450 to $2000 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000 पीसी / पूर्व माह |

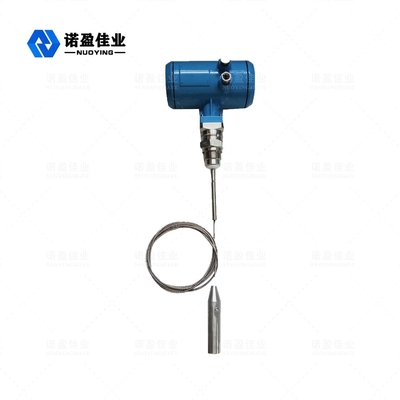

NYRD701 1.8GHz गाइडेड वेव राडार स्तर मीटर
गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने और उसी पथ के साथ पल्स ट्रांसमीटर पर लौटने के लिए परिलक्षित होता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
राडार स्तर मीटरतकनीकी मापदण्ड
| मापदंडों |
आवृत्ति: 100MHZ-1.8GHZ मापने की सीमा: -केबल: 0-30 मीटर;रॉड, समाक्षीय: 0-6m दोहराव: ± 3 मिमी संकल्प: 1 मिमी नमूनाकरण: 55 नमूने गूंजें / s प्रतिक्रिया की गति: 0.2S (वास्तविक उपयोग के आधार पर) आउटपुट करंट सिग्नल: 4-20mA शुद्धता: <0.1% |
| संचार अंतरफलक | हार्ट संचार प्रोटोकॉल |
| प्रक्रिया कनेक्शन |
G1-1 / 2 निकला हुआ किनारा DN50, DN80, DN100, DN150 |
| प्रक्रिया दबाव | -1 ~ 40बार |
| शक्ति |
पावर: 24VDC (± 10%), तरंग वोल्टेज: 1Vpp बिजली की खपत: अधिकतम 22.5mA |
| पर्यावरण की स्थिति | तापमान -40 ℃ ~ +80 ℃ |
| आवास संरक्षण ग्रेड | आईपी67 |
| विस्फोट का स्तर | EXiaIICT6 |
| इंस्ट्रुमेंटेशन बिजली की आपूर्ति और सिग्नल आउटपुट वायर कनेक्शन |
दो-कोर परिरक्षित केबल साझा करना केबल प्रविष्टि: 2 एम 20 × 1.5 (केबल व्यास 5 - 9 मिमी) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
गाइडेड वेव रडार एक प्रकार का मापक यंत्र है जो समय यात्रा के सिद्धांत पर आधारित है।रडार तरंग प्रकाश की गति से चलती है, और इसके चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा एक स्तर संकेत में परिवर्तित किया जा सकता है।जांच उच्च-आवृत्ति दालों का उत्सर्जन करती है जो केबल के साथ फैलती हैं, और दालों को वापस परावर्तित किया जाता है जब वे सामग्री की सतह का सामना करते हैं और मीटर के अंदर रिसीवर द्वारा प्राप्त करते हैं।दूरी संकेत तब स्तर संकेत में परिवर्तित हो जाता है।
राडार स्तर मीटरमापन दूरी
निम्न तालिका मापा माध्यम की विभिन्न श्रेणियों और मापने की दूरी के बीच संबंधों को सूचीबद्ध करती है।
| मध्यम सूचकांक | डीके(ε) | ठोस कणों | तरल | माप सीमा |
| 1 | 1.4…1.6 | संघनक गैस, जैसे N2CO2 | 3m (केवल समाक्षीय रॉड जांच को संदर्भित करता है) | |
| 2 | 1.6…1.9 |
प्लास्टिक बेल्ट कण चूना पत्थर, विशेष सीमेंट -चीनी |
तरलीकृत पेट्रोलियम गैस, जैसे प्रोपेन विलायक फ़्रीऑन 12 / फ़्रीऑन -घूस |
25m |
| 3 | 1.9…2.5 | साधारण सीमेंट, प्लास्टर | खनिज तेल, ईंधन | 30मी |
| 4 | 2.5… 4 |
अनाज, बीज -पथरी -रेत |
बेंजीन, स्टाइरीन, टोल्यूनि फ़ुरान नेफ़थलीन |
30मी |
| 5 | 4…7 |
गीला पत्थर, अयस्क -नमक |
- क्लोरोबेंजीन, क्लोरोफॉर्म - सेलूलोज़ स्प्रे - आइसोसायन्यूरेट हाइड्रोक्लोरिक एसिड, अमीन |
30मी |
| 6 | >7 |
- धातु पाउडर - कार्बन ब्लैक - कोयला |
- जलीय तरल पदार्थ - शराब - तरल अमोनिया |
30मी |
