उत्पाद विवरण:
|
ठेठ आवेदन: | तरल पदार्थ, पाउडर, ठोस कण, संक्षारक मीडिया | एंटीना सामग्री: | लचीली केबल / 304 / PTFE (वैकल्पिक) |
---|---|---|---|
प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), | परिचालन तापमान: | -40 ~ 130 ℃ |
सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | आवृत्ति सीमा: | 1.8GHz |
शुद्धता: | ± 1 मिमी | बिजली की आपूर्ति: | 24VDC या 220VAC |

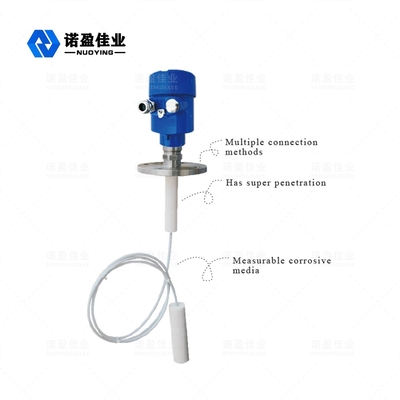

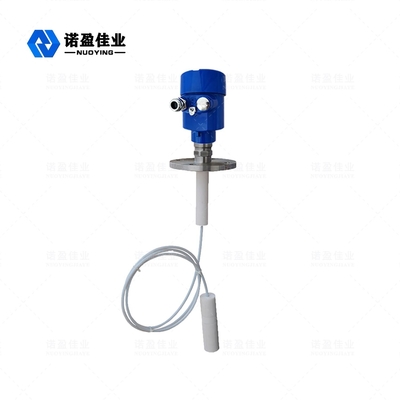

NYRD701 PTFE1.8GHz गाइडेड वेव राडार स्तर मीटर
गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने और उसी पथ के साथ पल्स ट्रांसमीटर पर लौटने के लिए परिलक्षित होता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
राडार स्तर मीटरतकनीकी मापदण्ड
ठेठ आवेदन | तरल पदार्थ, पाउडर, ठोस कण, संक्षारक मीडिया |
एंटीना सामग्री | लचीली केबल / 304 / PTFE (वैकल्पिक) |
माप सीमा | 30 वर्ग मीटर |
शुद्धता | ± 1 मिमी |
बिजली की आपूर्ति | 24 वीडीसी (दो-तार, चार-तार) |
मध्यम तापमान | -40~+130℃,-40~+250℃ |
दबाव | ई -0.1~4.0एमपीए |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
संरक्षण वर्ग | आईपी67 |
धमाका प्रूफ ग्रेड | ExiaⅡCT6 (वैकल्पिक) |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
PTFE सामग्री, PTFE (टेफ्लॉन या PTFE) का उपयोग करके निर्देशित तरंग रडार स्तर मीटर एंटीना, जिसे आमतौर पर "प्लास्टिक किंग" के रूप में जाना जाता है, बहुलक यौगिकों के पोलीमराइजेशन द्वारा टेट्राफ्लोरोएथिलीन से बना होता है, इसमें उत्कृष्ट रासायनिक स्थिरता, उच्च संक्षारण प्रतिरोध, सीलिंग, स्नेहन होता है। चिपचिपा, विद्युत इन्सुलेशन और अच्छा एंटी-एजिंग सहनशक्ति नहीं है, पीटीएफई में निम्नलिखित विशेषताएं हैं:
राडार स्तर मीटरऑपरेटिंग सिद्धांत
निर्देशित तरंग रडार द्वारा उत्सर्जित उच्च आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ फैलता है, और जब यह मापा माध्यम का सामना करता है, तो ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण, यह प्रतिबिंब का कारण बनता है, और एक हिस्सा नाड़ी ऊर्जा वापस परिलक्षित होती है।प्रेषित नाड़ी और परावर्तित नाड़ी के बीच का समय अंतराल मापा माध्यम की दूरी के समानुपाती होता है।
