उत्पाद विवरण:
|
नाममात्र व्यास (मिमी) और कनेक्शन विधि: | 4,6,10,15,20,25,32,40 (चलना कनेक्शन) 15,20,25,32,40 (चलना और निकला हुआ किनारा कनेक्शन) 50,65,80,100, | परिवेश की स्थिति: | तापमान: 10~+55 ℃, सापेक्षिक आर्द्रता: 5%~90% वायुमंडल का दबाव: 86~106Kpa |
---|---|---|---|
एक्यूरेसी क्लास: | नियमित सटीकता ± 1% आर, ± 0.5% आर, उच्चतम सटीकता ± 0.2% आर | सिग्नल ट्रांसमिशन लाइन: | एसटीवीपीवी 3×0.3 (तीन तार), 2×0.3 (दो तार) |
मापन रेंज दर: | 1:10,1:15,1:20 | साधन सामग्री: | 304 स्टेनलेस स्टील; 316L स्टेनलेस स्टील; आदि। |
विस्फोट प्रूफ क्लास: | ExdIIBT6 | संरक्षण वर्ग: | आईपी65 |
हाई लाइट: | उच्च परिशुद्धता टर्बाइन फ्लो मीटर,टर्बाइन फ्लो मीटर सेंसर 1000 मीटर,1000 मीटर टर्बाइन गैस मीटर |
एनवाईएलडीटर्बाइन प्रवाह मीटर
एनवाईएलडीटर्बाइन फ्लोमीटर (एब्र। टीयूएफ) एक मुख्य प्रकार का इंपेलर फ्लोमीटर है जिसमें एनीमोस्कोप और वॉटर मीटर भी शामिल है।TUF सेंसर और रूपांतरण-शो से बना है।सेंसर मल्टी-ब्लेड रोटर के साथ द्रव के औसत वेग पर प्रतिक्रिया करता है ताकि प्रवाह मान और संचित प्रवाह मान का अनुमान लगाया जा सके।रोटर के वेग (या सर्कल) को रीडिंग डिवाइस द्वारा रिकॉर्ड्स को प्रदर्शित और ट्रांसमिट करने से पहले मैकेनिज्म, इलेक्ट्रोमैग्नेटिक इंडक्शन, फोटोइलेक्ट्रिकिटी के माध्यम से उठाया जा सकता है।
ऐसा कहा जाता है कि अमेरिका ने 1886 की शुरुआत में पहले TUF पेटेंट की घोषणा की। 1914 में पेटेंट ने दर्ज किया कि TUF प्रवाह मान आवृत्ति के लिए प्रासंगिक है।1938 में पहला विकसित TUF विमान में ईंधन के प्रवाह को मापने के लिए लागू किया गया था।यह द्वितीय विश्व युद्ध के अंत तक उद्योग में उपयोग करने के लिए अंततः हासिल किया गया है, क्योंकि जेट इंजन और तरल जेट ईंधन के लिए उच्च सटीकता, त्वरित प्रतिक्रिया प्रवाह माप उपकरण की मांग करना जरूरी है।आजकल, इसका व्यापक रूप से तेल, रसायन, रक्षा, विज्ञान, मापन आदि के क्षेत्रों में उपयोग किया जा सकता है।
एनवाईएलडीश्रृंखला टर्बाइन फ्लोमीटर सरल संरचना, हल्के वजन, उच्च सटीकता, अच्छी दोहराव, लचीली प्रतिक्रिया, सुविधाजनक स्थापना / रखरखाव / अनुप्रयोग आदि की सुविधाओं के साथ टरबाइन फ्लोमीटर की नई पीढ़ी का उत्पादन करने के लिए उन्नत डिजाइन के साथ एकीकृत अग्रणी तकनीक को आकर्षित करता है। यह व्यापक रूप से है तरल को मापने के लिए लागू किया जाता है जिसमें कीनेमेटिक चिपचिपाहट 5 * 10-6㎡ / एस से कम होती है और इसमें फाइबर, अनाज इत्यादि का कोई अशुद्धता नहीं होता है, और स्टेनलेस स्टील 1Cr18Ni9Ti, 2Cr13, और A12O3 के साथ कोई संक्षारक बातचीत नहीं होती है, और कठोर मिश्र धातु मुहर में पाइप।5*10-6㎡/s से ऊपर कीनेमेटिक के तरल को प्रवाहमापी के वास्तविक तरल अंशांकन के बाद मापा जा सकता है।इसका उपयोग मूल्य नियंत्रण में किया जा सकता है, विशेष प्रदर्शन उपकरण के साथ समन्वय होने पर, अतिरिक्त होने पर सायरन।तो यह प्रवाह मूल्य को मापने और ऊर्जा की बचत करने का आदर्श साधन है।
एनवाईएलडीटर्बाइन प्रवाह मीटर बुनियादी पैरामीटर / तकनीकी विशिष्टता
तकनीकी विनिर्देश
नाममात्र व्यास (मिमी) और कनेक्शन विधि |
4,6,10,15,20,25,32,40 (ट्रेड कनेक्शन) 15,20,25,32,40 (चलना और निकला हुआ किनारा कनेक्शन) 50,65,80,100,125,150,200 (निकला हुआ किनारा कनेक्शन) |
एक्यूरेसी क्लास |
नियमित सटीकता ± 1% आर, ± 0.5% आर, उच्चतम सटीकता ± 0.2% आर |
मापन रेंज दर | 1:10,1:15,1:20 |
साधन सामग्री | 304 स्टेनलेस स्टील;316L स्टेनलेस स्टील;आदि। |
मध्यम तापमान (℃) | 20 120 ℃ |
परिवेश की स्थिति |
तापमान: -10~+55 ℃, सापेक्ष आर्द्रता: 5%~90% वायुमंडलीय दबाव: 86~106Kpa |
सिग्नल आउटपुट |
सेंसर: पल्स फ्रीक्वेंसी सिग्नल, निम्न स्तर (0.8V) उच्च स्तर: 8 वी। ट्रांसमीटर: वर्तमान संकेत 4~20mA डीसी दो तार |
बिजली की आपूर्ति |
सेंसर: +12 वी डीसी, + 24 वी डीसी (विकल्प) ट्रांसड्यूसर: +24 वी डीसी दृश्य प्रदर्शन प्रकार मीटर: 3.2V लिथियम सेल |
सिग्नल ट्रांसमिशन लाइन | एसटीवीपीवी 3×0.3 (तीन तार), 2×0.3 (दो तार) |
संचरण दूरी | 1000m |
सिग्नल लाइन इंटरफ़ेस | आंतरिक धागा M20×1.5 |
विस्फोट प्रूफ क्लास | ExdIIBT6 |
संरक्षण वर्ग | आईपी65 |
मापन सीमा और तरल के लिए काम करने का दबाव
नाममात्र व्यास (मिमी) |
नियमित प्रवाह दर (एम 3 / एच) |
प्रवाह दर का विस्तार (एम3/एच) |
नियमित सहिष्णुता दबाव (एमपीए) |
विशेष सहिष्णुता दबाव (एमपीए) (निकला हुआ किनारा कनेक्शन) |
डीएन4 | 0.04—0.25 | 0.04—0.4 | 6.3 | 12, 16, 25 |
डीएन6 | 0.1—0.6 | 0.06-0.6 | 6.3 | 12, 16, 25 |
डीएन10 | 0.2—1.2 | 0.15—1.5 | 6.3 | 12, 16, 25 |
डीएन15 | 0.6-6 | 0.4-8 | 6.3, 2.5 (निकला हुआ किनारा) | 4.0, 6.3, 12, 16, 25 |
डीएन20 | 0.8-8 | 0.45—9 | 6.3, 2.5 (निकला हुआ किनारा) | 4.0, 6.3, 12, 16, 25 |
डीएन25 | 1-10 | 0.5-10 | 6.3, 2.5 (निकला हुआ किनारा) | 4.0, 6.3, 12, 16, 25 |
डीएन32 | 1.5-15 | 0.8-15 | 6.3, 2.5 (निकला हुआ किनारा) | 4.0, 6.3, 12, 16, 25 |
डीएन40 | 2-20 | 1-20 | 6.3, 2.5 (निकला हुआ किनारा) | 4.0, 6.3, 12, 16, 25 |
डीएन50 | 4-40 | 2-40 | 2.5 | 4.0, 6.3, 12, 16, 25 |
डीएन65 | 7-70 | 4-70 | 2.5 | 4.0, 6.3, 12, 16, 25 |
डीएन80 | 10—100 | 5-100 | 2.5 | 4.0, 6.3, 12, 16, 25 |
डीएन100 | 20-200 | 10-200 | 2.5 | 4.0, 6.3, 12, 16, 25 |
डीएन125 | 25-250 | 13-250 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
डीएन150 | 30-300 | 15-300 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
डीएन200 | 80--800 | 40-800 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
मापन सीमा और गैस के लिए कार्य दबाव
नमूना |
व्यास (मिमी) |
प्रवाह की दर (एम3/एच) |
प्रारंभिक प्रवाह दर (एम3/एच) |
सहिष्णुता दबाव (एमपीए) (निकला हुआ किनारा कनेक्शन) |
25ए |
25 (1")
|
0.7—7 | 0.6 | 4.0 निकला हुआ किनारा या धागा |
25बी | 1.5-15 | 1.0 | 4.0 निकला हुआ किनारा या धागा | |
25सी | 3-30 | 2.0 | 4.0 निकला हुआ किनारा या धागा | |
40ए | 40 (1.5") | 4-40 | 2.5 | 4.0 निकला हुआ किनारा या धागा |
40बी | 8-80 | 3 | 4.0 निकला हुआ किनारा या धागा | |
50ए | 50 (2") | 10—100 | 3.5 | 4.0 निकला हुआ किनारा |
50बी | 15—150 | 4 | 4.0 निकला हुआ किनारा | |
80 | 80 (3") | 15-300 | 4 | 1.6 निकला हुआ किनारा |
100 | 100 (4") | 20-400 | 5 | 1.6 निकला हुआ किनारा |
150 | 150 (6") | 50-1000 | 8 | 1.6 निकला हुआ किनारा |
200 | 200 (8") | 100-2000 | 20 | 1.6 निकला हुआ किनारा |
250 | 250 (10") | 150—3000 | 30 | 1.6 निकला हुआ किनारा |
300 | 300 (12") | 200-4000 | 40 | 1.6 निकला हुआ किनारा |
एनवाईएलडीटर्बाइन प्रवाह मीटर ऑपरेटिंग सिद्धांत
जैसे ही मापा गया तरल सेंसर के माध्यम से बहता है, चालित फलक मुड़ना शुरू हो जाता है, जो वेग पाइप में औसत प्रवाह एक के सीधे अनुपात में होता है।फलक की बारी समय-समय पर मैग्नेटोएलास्टिक ट्रांसड्यूसर के चुंबकीय प्रतिरोध मूल्य को बदल देती है।चुंबकीय परीक्षण कॉइल में चुंबकीय प्रवाह आवधिक प्रेरित वोल्टेज उत्पन्न करने के लिए इसके साथ चक्रीय रूप से बदलता है, यह पल्स सिग्नल है, जिसे मैग्निफायर द्वारा प्रवर्धित करने के बाद दिखाने के लिए डिस्प्ले पर भेजा जाएगा।
टर्बाइन फ्लोमीटर के प्रवाह दर समीकरण में व्यावहारिक और सैद्धांतिक दोनों शामिल हैं:
क्यूवी =फकी
क्यूएम= क्यूवीवाय
क्यूवीमात्रा प्रवाह दर को संदर्भित करता है, (इकाई: एम3/एस)
क्यूएमद्रव्यमान प्रवाह दर को संदर्भित करता है, (इकाई /s)
f : आउटपुट सिग्नल फ़्रीक्वेंसी (इकाई Hz) का संदर्भ लें
k : प्रवाहमापी कारक का संदर्भ लें, (इकाई P/m3)
प्रवाहमापी कारक और प्रवाह दर का संबंधित वक्र ग्राफ में है (आरेख: टर्बाइन प्रवाहमापी विशेषता वक्र)।जैसा कि आप देख रहे हैं, कारक वक्र को रैखिकता और गैर-रैखिकता के दो भागों में विभाजित किया जा सकता है।रैखिक भाग पूरे वक्र के दो-तिहाई हिस्से के लिए होता है जो विशेषता संरचना, सेंसर के आकार और द्रव चिपचिपाहट से संबंधित है।गैर-रैखिकता भाग में विशेषता असर से घर्षण बल, तरल की चिपचिपाहट प्रतिरोध से प्रभावित होती है।जब प्रवाह दर सेंसर की निचली सीमा से नीचे होती है, तो इसके साथ इंस्ट्रूमेंट फैक्टर तेजी से बढ़ रहा है।दबाव हानि और प्रवाह दर का मान वर्ग संबंध के समान है।यदि प्रवाह दर ऊपरी सीमा को पार कर जाती है, तो पोकेशन से बचाव पर ध्यान दें।जब टर्बाइन फ्लोमीटर की संरचना समान होती है, तो उनके वक्रों में समान विशेषताएं होती हैं, लेकिन सिस्टम की अलग-अलग त्रुटियां होती हैं।
सेंसर फैक्टर को कैलिब्रेशन इंस्ट्रूमेंट द्वारा काम किया जा सकता है, जिसमें सेंसर के अंदर के द्रव तंत्र पर कोई विचार नहीं हो सकता है, और इनपुट प्रवाह दर और आवृत्ति के आउटपुट पल्स सिग्नल द्वारा पुष्टि की जा सकती है।तो हम सेंसर को ब्लैक बॉक्स के रूप में देख सकते हैं, जो कि एप्लिकेशन के लिए सुविधाजनक है।लेकिन कृपया ध्यान दें कि रूपांतरण कारक (या साधन कारक) को कुछ शर्तों का पालन करना चाहिए जो अंशांकन स्थिति संदर्भ शर्त है।यदि यह इस स्थिति से विचलित होता है, तो कारक बदल जाएगा।परिवर्तन सेंसर प्रकार, पाइप स्थापना की स्थिति और द्रव भौतिक मापदंडों के संदर्भ में निर्धारित किए जाएंगे।
गति के क्षण के अनुसार प्रमेय गति प्ररित करनेवाला के समीकरण को सूचीबद्ध कर सकता है।
जेडीडब्ल्यूईडीटी= एम1-एम2-एम3-एम4
सूत्र में,
जे: प्ररित करनेवाला जड़ता पल;
डीडब्ल्यूईदिनांक:घूर्णी त्वरण;
एम1: तरल चालित टोक़
एम2: चिपचिपा प्रतिरोध क्षण
एम3: असर घर्षण क्षण
एम4: चुंबकीय पल।
जब प्ररित करनेवाला स्थिर वेग के अनुसार घूम रहा हो, Jडीडब्ल्यूईडीटी= 0, और एम1= एम2+एम3+एम4.सिद्धांत में विश्लेषण और प्रयोग में सत्यापन के माध्यम से, सूत्र निकाला जा सकता है जो है:
एन = एक्यूवी+बी-सीक्यूवी
सूत्र में,
n: प्ररित करनेवाला घूर्णी गति को संदर्भित करता है;
क्यूवी: मात्रा प्रवाह दर को संदर्भित करता है;
ए: द्रव भौतिक गुणों से संबंधित कारक (घनत्व, चिपचिपाहट आदि शामिल हैं), प्ररित करनेवाला संरचना पैरामीटर (ब्लेड कोण, प्ररित करनेवाला व्यास, प्रवाह चैनल पार-अनुभागीय क्षेत्र आदि);
बी: शीर्ष फलक अंतराल, और द्रव प्रवाह वेग वितरण से संबंधित कारक;
सी: घर्षण क्षण से संबंधित कारक।
घरेलू और विदेशी विद्वानों ने सिद्धांत रूप में कई प्रवाह समीकरणों को सामने रखा है, जो विभिन्न सेंसर संरचनाओं और द्रव कार्य स्थितियों पर लागू होते हैं।अब तक, टरबाइन यंत्रों की हाइड्रोडायनामिक विशेषता अभी भी स्पष्ट नहीं है, क्योंकि इसका द्रव भौतिक संपत्ति और प्रवाह विशेषताओं के साथ जटिल संबंध है।उदाहरण के लिए, जब प्रवाह क्षेत्र में घूमता और विषमता वेग वितरण प्रतीत होता है, तो हाइड्रोडायनामिक विशेषताएँ बहुत जटिल होती हैं।
तो साधन कारकों को सैद्धांतिक सूत्र द्वारा नहीं निकाला जा सकता है, वास्तविक प्रवाह अंशांकन द्वारा पुष्टि की जा सकती है।लेकिन व्यवहार में सैद्धांतिक सूत्र महत्वपूर्ण रहा है।इसका उपयोग सेंसर संरचना पैरामीटर के डिजाइन और पूर्वानुमान, और उपकरण कारक बदलते नियम के मूल्यांकन में निर्देश में किया जा सकता है।
एनवाईएलडीटर्बाइन प्रवाह मीटर विशेषता
एनवाईएलडीटर्बाइन प्रवाह मीटरश्रेणी
1.NYLD श्रृंखला को फ़ंक्शन द्वारा दो श्रेणियों में विभाजित किया जा सकता है:
2. कार्य चित्रण:
टर्बाइन फ्लो सेंसर / ट्रांसमीटर
इस तरह के उत्पादों में कोई दृश्य प्रदर्शन फ़ंक्शन नहीं होता है, केवल आउटपुट को दूर तक संचारित करने के लिए सिग्नल उत्पन्न करता है।प्रवाह संकेतों को पल्स या करंट (4-20ma) सिग्नल में विभाजित किया जा सकता है।इस उपकरण की कम कीमत, उच्च असेंबल, छोटा आकार है, इसलिए दूसरे डिस्प्लेर, पीएलसी, डीसीएस से मेल खाने के लिए लागू किया जा सकता है ताकि कंप्यूटर नियंत्रण प्रणाली का उपयोग किया जा सके।
विभिन्न सिग्नल आउटपुट के अनुसार, इसे NYLD-N और NYLD-A प्रकारों में विभाजित किया जा सकता है।
एनवाईएलडी-एन सेंसर
12--24V डीसी बिजली की आपूर्ति, तीन तार पल्स आउटपुट,
उच्च स्तर≥8V, निम्न स्तर≤0.8V, सिग्नल ट्रांसमिशन दूरी≤1000M।
एनवाईएलडी-एक ट्रांसमीटर
24V डीसी बिजली की आपूर्ति, दो तार वर्तमान (4-20mA) सिग्नल आउटपुट, सिग्नल ट्रांसमिशन दूरी≤1000M।

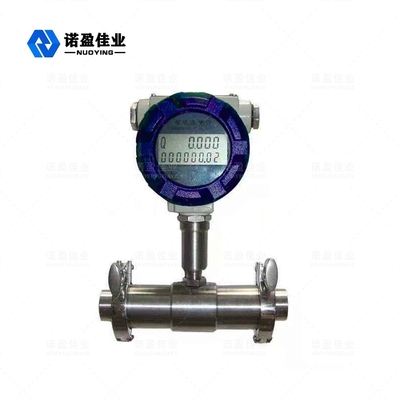

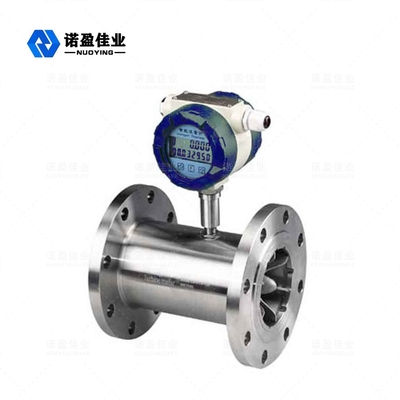

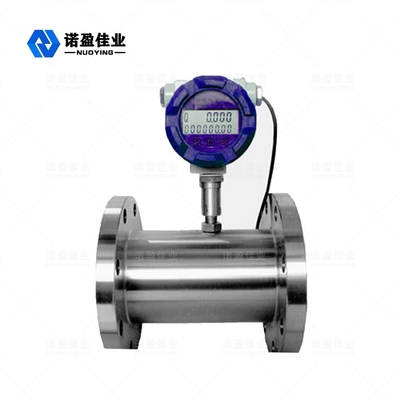

बुद्धिमान एकीकरण टरबाइन प्रवाहमापी
यह टरबाइन फ्लो सेंसर और संचयी गणना डिस्प्लेर एकीकरण के साथ नए बुद्धिमान प्रवाहमापी बनाने के लिए एक उन्नत सुपर-कम बिजली की खपत सिंगल-चिप माइक्रोप्रोसेसर तकनीक को अपनाता है।इसके कई स्पष्ट लाभ हैं जो दृश्य में डबल-पंक्ति एलसीडी डिस्प्ले, कॉम्पैक्ट संरचना, प्रत्यक्ष और स्पष्ट रीडिंग, उच्च विश्वसनीयता, बाहरी शक्ति से विरोधी हस्तक्षेप, एंटी-थंडर अटैक और कम लागत आदि हैं।
इसमें इंस्ट्रूमेंट फैक्टर के तीन बिंदु सुधारे गए हैं, गैर-रेखीय समझदारी से मुआवजा दिया गया है, और दृश्य में संशोधन किया गया है।
उच्च स्पष्ट एलसीडी डिस्प्ले एक साथ तत्काल प्रवाह दर (चार वैध आंकड़े) और संचयी प्रवाह दर (आठ वैध आंकड़े, और संचयी प्रवाह दर (रीसेट के साथ आठ वैध आंकड़े) दोनों को दिखाता है। सभी वैध डेटा को दस साल तक रखा जा सकता है। इस तरह का टरबाइन प्रवाहमापी सभी विस्फोट-सबूत उत्पाद हैं, और विस्फोट-सबूत वर्ग ExdIIB6 है।
इस प्रकार के टर्बाइन फ्लोमीटर को आपूर्ति शक्ति और रिमोट सिग्नल ट्रांसमिटिंग विधियों के संदर्भ में NYLD-B और NYLD-C प्रकार में विभाजित किया जा सकता है।
NYLD-B प्रकार: आपूर्ति शक्ति 3.2V10AH (लिथियम बैटरी) लगातार चार साल से अधिक चल सकती है, लेकिन कोई सिग्नल आउटपुट नहीं।
एनवाईएलडी-सी प्रकार: आपूर्ति बिजली 24 वी डीसी बाहर, आउटपुट सामान्य दो तार वर्तमान सिग्नल (4-20 एमए), और विभिन्न दृश्य मांग के अनुसार आरएस 485 या एचएआरटी संचार जोड़ सकते हैं।
एनवाईएलडीटर्बाइन प्रवाह मीटरपसंद टाइप करें
नमूना | व्याख्या | ||||||||||||
एनवाईएलडी- / / / / / / | |||||||||||||
डीएन (मिमी)
|
4 |
|
|
|
|
|
|
4 मिमी, सामान्य प्रवाह सीमा0.04-0.25m3/ एच, विस्तृत प्रवाह सीमा 0.04-0.4 एम3/एच | |||||
6 | 6 मिमी, सामान्य प्रवाह सीमा0.1-0.6m3/ एच, विस्तृत प्रवाह सीमा 0.06-0.6 एम3/एच | ||||||||||||
10 | 10 मिमी, सामान्य प्रवाह सीमा0.2-1.2m3/ एच, विस्तृत प्रवाह सीमा0.15-1.5m3/एच | ||||||||||||
15 | 15 मिमी सामान्य प्रवाह सीमा 0.6-6m3/ एच, विस्तृत प्रवाह सीमा 0.4-8m3/एच | ||||||||||||
20 | 20 मिमी सामान्य प्रवाह सीमा 0.8-8m3/ एच, विस्तृत प्रवाह सीमा 0.4-8m3/एच | ||||||||||||
25 | 25 मिमी सामान्य प्रवाह सीमा1-10m3/ एच, विस्तृत प्रवाह सीमा 0.5-10m3/एच | ||||||||||||
32 | 32mm सामान्य प्रवाह सीमा1.5-15m3/ एच, वाइड फ्लो रेंज 0.8-15 एम3/एच | ||||||||||||
40 | 40 मिमी सामान्य प्रवाह सीमा2-20m3/ एच, विस्तृत प्रवाह सीमा1-20m3/एच | ||||||||||||
50 | 50 मिमी सामान्य प्रवाह सीमा4-40m3/ एच, विस्तृत प्रवाह सीमा 2-40 एम3/एच | ||||||||||||
65 | 65 मिमी सामान्य प्रवाह सीमा7-70m3/ एच, वाइड फ्लो रेंज 4-70 एम3/एच | ||||||||||||
80 | 80 मिमी सामान्य प्रवाह सीमा10-100m3/ एच, विस्तृत प्रवाह सीमा 5-100 एम3/एच | ||||||||||||
100 | 100 मिमी सामान्य प्रवाह सीमा20-200m3/ एच, विस्तृत प्रवाह सीमा 10-200 एम3/एच | ||||||||||||
125 | 125mm सामान्य प्रवाह सीमा25-250m3/ एच, विस्तृत प्रवाह सीमा 13-250 एम3/एच | ||||||||||||
150 | 150 मिमी सामान्य प्रवाह सीमा30-300m3/ एच, विस्तृत प्रवाह सीमा15-300m3/एच | ||||||||||||
200 | 200 मिमी सामान्य प्रवाह सीमा80-800m3/ एच, विस्तृत प्रवाह सीमा 40-800 एम3/एच | ||||||||||||
प्रकार
|
एन | मूल प्रकार, +12Vबिजली की आपूर्ति, पल्स आउटपुट, उच्च स्तरमैं≥l8V, निम्न स्तर≤0.8V | |||||||||||
ए | 4-20mA दो तार वर्तमान आउटपुट, रिमोट ट्रांसमिटिंग प्रकार। | ||||||||||||
बी | बैटरी आपूर्ति शक्ति, दृश्य प्रदर्शन प्रकार। | ||||||||||||
सी | दृश्य प्रदर्शन / 4-20m एक दो तार वर्तमान आउटपुट | ||||||||||||
सी 1 | दृश्य प्रदर्शन / आरएस 485 संचार प्रोटोकॉल | ||||||||||||
सी2 | दृश्य प्रदर्शन / एचएआरटी संचार प्रोटोकॉल | ||||||||||||
एक्यूरेसी क्लास | 05 | शुद्धता वर्ग 0.5 | |||||||||||
10 | शुद्धता वर्ग 1.0 | ||||||||||||
माप श्रेणी निशान |
वू | वाइड फ्लो रेंज टर्बाइन | |||||||||||
एस | मानक माप सीमा टर्बाइन | ||||||||||||
सामग्री | एस | 304 स्टेनलेस स्टील | |||||||||||
ली | 316 (एल) स्टेनलेस स्टील | ||||||||||||
विस्फोट विरोधी | एन | कोई निशान नहीं, गैर-विस्फोट-सबूत | |||||||||||
इ | धमाका प्रूफ (ExdIIBT6) | ||||||||||||
दबाव वर्ग | एन | सामान्य (पहले की तस्वीर का संदर्भ) | |||||||||||
एच (एक्स) | उच्च दबाव (पहले चित्र का संदर्भ) |
नोट: DN15-DN40 को नियमित रूप से थ्रेड कनेक्शन की आवश्यकता होती है, लेकिन इसके अंत में नाममात्र व्यास में "FL" जोड़कर निकला हुआ किनारा कनेक्शन बनाया जा सकता है।
एनवाईएलडीटर्बाइन प्रवाह मीटरस्थापना का आकार
नाममात्र व्यास (मिमी) | एल (मिमी) | जी | डी (मिमी) | घ (मिमी) | छेद संख्या |
4 | 295 | जी 1/2 | |||
6 | 330 | जी 1/2 | |||
10 | 450 | जी 1/2 | |||
15 | 75 | G1 | 65 | 14 | 4 |
20 | 80 | G1 | 75 | 14 | 4 |
25 | 100 | जी5/4 | 85 | 14 | 4 |
32 | 140 | G2 | 100 | 14 | 4 |
40 | 140 | G2 | 110 | 18 | 4 |
50 | 150 | 125 | 18 | 4 | |
65 | 170 | 145 | 18 | 4 | |
80 | 200 | 160 | 18 | 8 | |
100 | 220 | 180 | 18 | 8 | |
125 | 250 | 210 | 25 | 8 | |
150 | 300 | 250 | 25 | 8 | |
200 | 360 | 295 | 25 | 12 |
एनवाईएलडीटर्बाइन प्रवाह मीटरस्थापना में सावधानियां
(1) स्थापना स्थल:
सेंसर को उन जगहों पर स्थापित किया जाना चाहिए जहां बनाए रखने के लिए सुविधाजनक है, पाइप का कोई कंपन नहीं है, कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं है, और गर्म विकिरण प्रभाव है।टर्बाइन फ्लोमीटर की विशिष्ट पाइप स्थापना प्रणाली चित्र के रूप में अनुसरण कर रही है।कॉन्फ़िगरेशन के प्रत्येक भाग को मापी गई वस्तुओं को देखते हुए चुना जा सकता है, जिसकी आवश्यकता नहीं है।यह टरबाइन प्रवाहमापी के लिए वेग विपथन और घूर्णन प्रवाह के प्रति संवेदनशील है, इसलिए सेंसर में प्रवेश करना पर्याप्त रूप से विकसित पाइप प्रवाह होना चाहिए और आवश्यक सीधे पाइप या रेक्टिफायर से मेल खाना चाहिए।यदि प्रवाह प्रतिरोध के अपस्ट्रीम साइड घटक चर हैं, तो पाइपलाइन की लंबाई अपस्ट्रीम आमतौर पर 20D से कम नहीं होती है और पाइपलाइन की लंबाई डाउनस्ट्रीम 5D से कम नहीं होती है।यदि स्थापना स्थान इन मांगों को पूरा नहीं करता है, तो प्रवाह प्रतिरोध और सेंसर के घटक के बीच प्रवाह सुधारक स्थापित किया जा सकता है।सेंसर को बाहर स्थापित किया जाना चाहिए जहां सीधी धूप और बारिश से बचा जा सके।
अपस्ट्रीम घटक प्रकार | सिंगल 90 डिग्री कोण मोड़ | डबल 90° कोण समान स्तर पर झुकता है | डबल 90° कोण अलग-अलग स्तर पर झुकता है | गाढ़ा कम करने वाला पाइप | पूरा वाल्व खोलें | आधा वाल्व खोलें | डाउनस्ट्रीम साइड की लंबाई |
एल/डीएन | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
(2) पाइप के साथ कनेक्शन पर स्थापना की मांग:
क्षैतिज रूप से स्थापित सेंसर की मांग है कि पाइपलाइन झुकाव दिखाई नहीं देना चाहिए (आमतौर पर 5 डिग्री के भीतर), और लंबवत रूप से स्थापित एक समान होना चाहिए। साइट को लगातार चलाने के लिए बाय-पास पाइप और विश्वसनीय कट-ऑफ वाल्व स्थापित करना चाहिए .यह सुनिश्चित किया जाना चाहिए कि मापने के दौरान बाईपास पाइप में कोई रिसाव नहीं है।
एक नई पाइपलाइन में सेंसर का स्थान पहले एक छोटी पाइप में बदल दिया जाता है।अंदर की पाइपलाइन को साफ करने के बाद, छोटे पाइप को औपचारिक रूप से सेंसर में वापस बदला जा सकता है।इस कदम के लिए हमेशा ध्यान दिया गया है, पाइपलाइन समाशोधन के दौरान सेंसर अक्सर क्षतिग्रस्त हो सकता है।
यदि मापा द्रव में अशुद्धता शामिल है, तो फिल्टर को अपस्ट्रीम साइड के सेंसर से पहले स्थापित किया जाना चाहिए।निरंतर प्रवाह के लिए तरल को फिल्टर के दो सेट स्थापित करना चाहिए जो बदले में अशुद्धता को साफ करते हैं, या ऑटो क्लियरिंग टाइप फाइलर चुनें।यदि हवा तरल में मिल जाती है, तो एलिमिनेटर को अपस्ट्रीम साइड में स्थापित किया जाना चाहिए।फिल्टर या एलिमिनेटर के मुंह को सुरक्षित स्थान पर ले जाना चाहिए।
यदि सेंसर का स्थान पाइप लाइन के निचले बिंदु पर है, तो नाली वाल्व को सेंसर के बाद तय किया जाना चाहिए ताकि नियमित रूप से अशुद्धता का निर्वहन किया जा सके ताकि आवास जमा को रोका जा सके।यदि मापा तरल को हवा देना आसान है, तो हवा की जेब से बचने के लिए सेंसर का निकास दबाव Pmin से अधिक होना चाहिए जो सटीकता और लाइव समय को नुकसान पहुंचा सकता है।
पीमिन=2⊿पी+1.25पीवी पा
पीमिन: सबसे कम दबाव, पा;
⊿P: दबाव में कमी जबकि सेंसर प्रवाह दर सबसे बड़ी Pa है;
पीवी : उपयोग तापमान उच्चतम बिंदु पा पर पहुंचने पर संतृप्ति वाष्प दबाव।
फ्लो कंट्रोल वाल्व को सेंसर के डाउनस्ट्रीम में तय किया जाना चाहिए, और अपस्ट्रीम साइड में कट-ऑफ वाल्व सभी को खोला जाना चाहिए, जिसका
वाल्व बाहर की ओर कंपन और रिसाव उत्पन्न नहीं कर सकते हैं।प्रवाह सीमा के लिए जो उल्टा प्रवाह कर सकती है उसे रोकना चाहिए
चेक वाल्व को ठीक करने के साथ द्रव का उल्टा प्रवाह।सेंसर और पाइपलाइन दोनों एकाग्र होने चाहिए।सीलबंद वॉशर
एनवाईएलडीटर्बाइन प्रवाह मीटरकनेक्शन रास्ता
टर्बाइन फ्लो सेंसर / ट्रांसमीटर: (मॉडल NYLD-N, मॉडल NYLD-A)
1. मूल प्रकार:
NYLD-N प्रकार टर्बाइन फ्लो मीटर कनेक्शन तरीका
NYLD-A प्रकार टरबाइन ट्रांसमीटर कनेक्शन तरीका
2. विरोधी विस्फोट प्रकार:
NYLD-N प्रकार टरबाइन फ्लो मीटर सेंसर कनेक्शन तरीका:
NYLD-A टाइप टरबाइन फ्लो ट्रांसमीटर कनेक्शन तरीका:
इंटेलिजेंट इंटीग्रेशन टर्बाइन फ्लोमीटर (मॉडल NYLD-C)
एनवाईएलडीटर्बाइन प्रवाह मीटरआवेदन
एनवाईएलडी-एन बुनियादी प्रकार टर्बाइन फ्लो मीटर:
इस सेंसर को बिक्री से पहले कैलिब्रेट और समायोजित किया गया है, इसलिए जांच की आवश्यकता नहीं है।
सेंसर डिस्प्लेर के साथ जुड़ता है: सबसे पहले, आउटपुट फीचर (पल्स फ़्रीक्वेंट रेंज, लेवल, वाइड आदि) की जाँच करना जो डिस्प्लेर की एंट्री फ़ीचर से मेल खाना चाहिए।डिस्प्लेर मापदंडों को सेंसर कारकों के संदर्भ में सेट करना चाहिए।सेंसर की शक्ति, तार और प्रतिरोध एक दूसरे से भी मेल खाना चाहिए।
NYLD-A टर्बाइन फ्लो ट्रांसमीटर:
इस ट्रांसमीटर को खरीदते समय ग्राहक की मांग के अनुसार फ्लो रेट आउटपुट जीरो पॉइंट और फुल रेंज वैल्यू अच्छी तरह से सेट किया जाना चाहिए।
जब फ्लोमीटर चालू होता है और प्रवाह दर आउटपुट शून्य बिंदु साइट पर समायोजित किया जाना चाहिए, तो ऑपरेशन विधि निम्नानुसार कर रही है:
प्रवाहमापी पाइप के वाल्व बंद करें, पुष्टि करें कि पाइप में प्रवाह दर नहीं है;बिजली पर रखो, श्रृंखला से जुड़े वर्तमान मीटर प्रवाहमापी के आउटपुट चालू की निगरानी कर सकते हैं;आउटपुट करंट को 4m A पर वापस लाने के लिए सर्किट बोर्ड पर W502 पोटेंशियोमीटर को थोड़ा समायोजित करें।
नोट: प्रवाहमापी के पूर्ण श्रेणी मान को कार्य करने के बाद साइट पर समायोजित नहीं किया जा सकता है;यदि आवश्यक हो, तो कृपया इसे अपनी आवश्यकता के अनुसार मानक स्थापना में पूरा करने के लिए कारखाने में वापस कर दें।
एनवाईएलडीटर्बाइन प्रवाह मीटरप्रयोग करने में सावधानियां
(1) स्विच ऑर्डर चालू करना
जिस सेंसर में शाखा पाइप नहीं है, उसे आधा अपस्ट्रीम वाल्व, फिर डाउनस्ट्रीम वाल्व को थोड़ा खोलना चाहिए।एक छोटी दर (लगभग दस मिनट) के माध्यम से थोड़ी देर के लिए दौड़ते समय, पूरे अपस्ट्रीम वाल्व और डाउनस्ट्रीम वाल्व को सामान्य प्रवाह दर पर खोलें।
शाखा के साथ सेंसर को पहले शाखा पाइप वाल्व, आधा अपस्ट्रीम वाल्व, डाउनस्ट्रीम वाल्व खोलना चाहिए, शाखा वाल्व को छोटे प्रवाह के लिए बंद करना चाहिए, और थोड़ी देर के लिए चलना चाहिए।फिर पूरे अपस्ट्रीम वाल्व को खोलें, पूरी शाखा वाल्व को बंद करें (कोई रिसाव नहीं होने का आश्वासन दें), अंत में डाउनस्ट्रीम वाल्व को आवश्यक प्रवाह दर पर समायोजित करें।
(2) निम्न और उच्च तापमान वाला द्रव ऊपर शुरू होता है
जब कम तापमान वाला द्रव पाइप से बहता है, तो पहले पानी को बाहर निकालना चाहिए, फिर न्यूनतम प्रवाह के साथ पंद्रह मिनट तक चलना चाहिए, और धीरे-धीरे सामान्य प्रवाह की ओर बढ़ना चाहिए।जब बहना बंद हो जाता है, तो धीरे-धीरे पाइप के तापमान और परिवेश के तापमान को कम करना चाहिए।
उच्च तापमान द्रव का चलना इस निम्न के समान है।
(3) अन्य नोट:
1) वाल्व को खोलना और बंद करना धीमा होना चाहिए।अगर ऑटो कंट्रोल स्विच को अपनाया जाता है, तो वेन व्हील के खिलाफ तरल पदार्थ को नुकसान पहुंचाने से रोकने के लिए "दो खुले, दो बंद" तरीके का उपयोग करना सबसे अच्छा है।
2) गुहिकायन को रोकने के उपायों को अपनाने के लिए सेंसर के डाउनस्ट्रीम दबाव की जाँच करें।
3) सेंसर कारकों के लिए परिवर्तन के लिए प्रकट हो सकता है नियमित रूप से पाइप लाइन से दूर जांचना चाहिए।यदि प्रवाह अनुमत सीमा के भीतर नहीं है, तो सेंसर को बदलना चाहिए।
4) पाइप की सफाई के लिए प्रयुक्त प्रवाह दिशा, मूल्य, दबाव और तापमान आदि के मानकों की पुष्टि की जानी चाहिए, अन्यथा सटीकता गिर सकती है, यहां तक कि नुकसान भी हो सकता है।
5) लंबे समय तक सामान्य कामकाज के आश्वासन के लिए सेंसर के लिए जांच को मजबूत करें।असामान्य पाते हुए, उपाय किया जाना चाहिए।उदाहरण के लिए, वेन व्हील रोटेशन की निगरानी के रूप में असामान्य आवाज सुनना।
एनवाईएलडीटर्बाइन प्रवाह मीटरसमस्या और समाधान
संकट | संभावित कारण | समाधान |
जब तरल सामान्य रूप से बहता है तो कोई दिखाना या कुल जोड़ना नहीं। |
जाँच: 1) ओपन सर्किट।ढीला संपर्क (वायर पावर वायरफ्यूजकोइलपीसीबी) 2) फलक के पहिये में कोई घुमाव नहीं है |
1) विद्युत मीटर के साथ समस्या बिंदु का पता लगाएं या इस सर्किट बोर्ड को एक अतिरिक्त के साथ बदलें। 2) वेन व्हील को साफ या बदलें, और आश्वस्त करें कि इसके पड़ोसी भागों के साथ कोई रगड़ नहीं है। |
प्रवाह दिखा रहा है धीरे-धीरे गिर रहा है। |
1) फिल्टर ब्लॉक अप 2) पाइप में वाल्व कोर से ढीला है 3) वेन व्हील में अशुद्धता होती है |
1) फिल्टर को साफ करें 2) वाल्व की मरम्मत या बदलें 3) सेंसर को साफ करें, फिर फिर से कैलिब्रेट करने की जरूरत है |
इसकी स्क्रीन अभी भी प्रवाह दिखा रही है जब तरल का कोई प्रवाह नहीं है |
1) केबल में बाहरी हस्तक्षेप के साथ कोई अच्छा ग्राउड तार नहीं है; 2) त्रुटि संकेत उत्पन्न करने के लिए कंपन के साथ पाइप 3) कटऑफ वाल्व में लीकेज फ्लो के साथ लीकेज है 4) इंटरफेरेंस पैदा करने के लिए इंटरनल सर्किट या डिस्प्लेर का कंपोनेंट क्षतिग्रस्त हो जाता है |
1) एक अच्छा ग्राउंड वायर रखने के लिए मरम्मत या बदलें; 2) पाइप लाइन को मजबूत करें, या कंपन को रोकने के लिए ब्लैकेट स्थापित करें; 3) वाल्व को बनाए रखना या बदलना 4) धीरे-धीरे हस्तक्षेप स्रोत की जाँच करें और साफ़ करें। |
प्रदर्शन मूल्य में अनुभव अनुमान के साथ स्पष्ट अंतर है |
1) सेंसर की आंतरिक सुरंग गलत है; 2) सेंसर का आंतरिक भाग गुहिकायन प्रतीत होता है; 3) पाइप के अंदर प्रवाह समस्या का कारण बनता है 4) डिस्प्लेर इंटीरियर गलत 5) स्थायी चुंबक सामग्री का प्रभाव कमजोर और कमजोर होता है 6) वास्तविक प्रवाह अपनी सामान्य सीमा के भीतर नहीं है |
1)-4) पहले कारण खोजने की आवश्यकता है ताकि सही तरीकों का उपयोग किया जा सके; 5) चुंबक सामग्री को बदलें 6) उचित सेंसर चुनें |
एनवाईएलडीटर्बाइन प्रवाह मीटरपरिवहन और भंडारण
सेंसर को ठोस लकड़ी के बक्से में रखा जाना चाहिए (छोटे व्यास को कार्टन में रखा जा सकता है) और बॉक्स में डगमगाने के लिए स्वतंत्र नहीं हो सकता।ले जाने के दौरान, इसे नीचे रखना चाहिए, और क्रस्टली से लोड या अनलोड करने से इनकार करना चाहिए।
निम्नलिखित शर्तों के अनुसार आरक्षण के स्थान की पुष्टि की जानी चाहिए:
1. बारिश और नमी से बचें;
2. यांत्रिक कंपन और हड़ताल से बचें;
3. तापमान सीमा: -20 ℃ - + 55 ℃;
4. सापेक्ष आर्द्रता: 80% से अधिक नहीं;
5. परिवेशी वातावरण में संक्षारक गैस शामिल नहीं है।
अनपैकिंग में सावधानियां
बॉक्स खोलते समय, फाइलें और एक्सेसरी पूरी होनी चाहिए।बॉक्स में फाइलों में एक उपयोगकर्ता पुस्तिका, परीक्षण प्रमाणपत्र का एक टुकड़ा और पैकिंग सूची का एक टुकड़ा शामिल है।सेंसर को देखा जाना चाहिए कि क्या यह परिवहन के दौरान नुकसान होता है ताकि इससे अच्छी तरह से निपट सकें।उपयोगकर्ताओं को प्रमाणपत्र को नुकसान से बचाना चाहिए अन्यथा साधन कारक सेट नहीं किए जा सकते।
आदेश पर आवश्यक ज्ञान
उपयोगकर्ता को ध्यान देना चाहिए कि टरबाइन फ्लोमीटर का आदेश देते समय, उचित मॉडल विनिर्देश को द्रव के नाममात्र व्यास, ऑपरेटिंग दबाव, ऑपरेटिंग तापमान, प्रवाह सीमा, द्रव श्रेणी और आसपास की स्थिति के अनुसार चुना जाना चाहिए।विस्फोट-सबूत मांग होने पर और विस्फोट-सबूत वर्गों को सख्ती से ध्यान में रखते हुए एंटी-विस्फोट प्रकार सेंसर का चयन किया जाना चाहिए।
जब हमारी कंपनी द्वारा डिस्प्ले इंस्ट्रूमेंट का मिलान किया जाता है, तो कृपया अपना उचित मॉडल चुनने के लिए संबंधित निर्देश देखें या अपनी जानकारी की पेशकश के संदर्भ में अपने चयन के लिए तकनीकी इंजीनियर के हमारे डिजाइन का उपयोग करें।आप चाहते हैं कि सिग्नल भेजने में उपयोग कर रहे केबल को लंबाई और विनिर्देश प्रदान करना चाहिए।
टरबाइन प्रवाहमापी का बुद्धिमान एकीकरण (NYLD-B/C NYLD-B/C)
विशेषताएं | टर्मिनल का नाम | संबंध |
दो तार 4-20MA | वी+ | दो-तार 4-20MA एनोड |
वी | दो-तार 4-20MA नकारात्मक इलेक्ट्रोड | |
पल्स आउटपुट | वी+ | 12/24 वी पावर पॉजिटिव |
वी | 12/24 वी पावर नकारात्मक | |
पल्स आउटपुट | पल्स आउटपुट | |
485 आउटपुट | ए | 485 ए एंड |
बी | 485 बी एंड | |
1-5 वी आउटपुट | वी+ | 24V पावर पॉजिटिव |
वी | 24 वी पावर नकारात्मक | |
ए | 1-5V आउटपुट + | |
बी | 1-5V आउटपुट - | |
बैटरी से चलने वाले टर्मिनल | टी+ | 3.6V बैटरी सकारात्मक |
टी- | 3.6V बैटरी नकारात्मक |
काम करने की स्थिति ">" दबाएं, पासवर्ड इनपुट इंटरफ़ेस दर्ज करना, "<" बॉन्ड दबाएं, लगभग 1.2 सेकंड पासवर्ड टाइप करना प्रारंभ करें।
2010 के लिए पासवर्ड सेट करें (इंजीनियर ऑपरेशन) चित्र 2
मुख्य विवरण:
प्रेस "<" बटन (प्रेस "<" बटन लगभग 1.2 सेकंड पुष्टि का प्रतिनिधित्व करता है)
प्रेस "+" बटन ("<" बटन दबाएं लगभग 1.2 सेकंड इसका मतलब बाहर निकलना है)
इनपुट स्थिति में "+" बटन दबाएं कर्सर पर मान बदलने के लिए चक्र
प्रेस "<" बटन वर्तमान कर्सर स्थिति इनपुट ले जाएँ
इनपुट स्थिति "<" दबाएं, पासकोड मेनू में प्रवेश करने का अधिकार, प्रारंभिक स्थिति इनपुट पर गलत वापसी
इंस्ट्रूमेंट पैनल ऑपरेटिंग निर्देश
सबमेनू नंबर | मेनू प्रदर्शन | अर्थ | आइटम या वैल्यू रेंज का चयन करें |
1 | प्रवाह इकाई चयन | प्रवाह इकाई चयन (डिफ़ॉल्ट 0) |
0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/एच 5:+/एच 6:किलोग्राम/घंटा 7:किलो/एम |
2 | एल्गोरिथम चयन | एल्गोरिथम चयन (डिफ़ॉल्ट 0) | 00: पारंपरिक मात्रा प्रवाह, 01: पारंपरिक द्रव्यमान प्रवाह, 02: पारंपरिक गैस मात्रा प्रवाह, 03: पारंपरिक गैस द्रव्यमान प्रवाह |
3 | प्रवाह गुणांक | प्रवाह गुणांक (डिफ़ॉल्ट 3600) | मीटर फ़ैक्टर सेट करें, इकाइयाँP/m³ |
4 | पूर्ण पैमाने पर आउटपुट प्रवाह | पूर्ण पैमाने पर आउटपुट प्रवाह (डिफ़ॉल्ट 1000) | जब उपकरण आउटपुट 4-20MA एनालॉग सिग्नल मान सेट किया जाना चाहिए, 0 इकाइयों और लगातार प्रवाह इकाइयों के लिए नहीं |
5 | घनत्व सेटिंग | घनत्व सेटिंग (डिफ़ॉल्ट 1.0) | जब द्रव्यमान प्रवाह (01. 03) का चयन करने के लिए एल्गोरिदम, इसे सेट किया जाना चाहिए,इकाइयां:केजी/एम³ |
6 | तापमान सेटिंग | तापमान सेटिंग्स (डिफ़ॉल्ट 0.0) | तापमान मान सेट करें, 02 चुनें। 03 एल्गोरिदम, इसे सेट किया जाना चाहिए, इकाइयां: ℃ |
7 | निरपेक्ष दबाव सेटिंग्स | गैस निरपेक्ष दबाव सेट करना | --- |
8 | लोअर कट ट्रैफिक | पल्स इनपुट प्रतिशत हटाने को सेट करें | जब यातायात के पूर्ण पैमाने पर हटाने का% मान 0-100, इस वर्तमान मोड का उपयोग करें और पल्स प्रकार रेंज सही ढंग से सेट की जानी चाहिए |
9 | 485 पता | RS485 सीरियल संचार सेट करें | दायरा: 0-255 |
10 | भिगोना समय | डिस्प्ले आउटपुट डंपिंग टाइम सेट करना (डिफ़ॉल्ट 4S) | वर्तमान आउटपुट सेट करें और भिगोना समय प्रदर्शित करें, प्रवाह में उतार-चढ़ाव के साथ आउटपुट करंट से बचने के लिए और रेंज प्रदर्शित करें: 2-32 |
1 1 | कुल प्रवाह साफ़ करें | कुल प्रवाह साफ़ करें | कुल प्रवाह साफ़ करें "हाँ" चुनें, "ई" दबाएं |
व्यक्ति से संपर्क करें: Gao
दूरभाष: 18792851016
