उत्पाद विवरण:
|
| प्रवाह सीमा: | 0 ~ 20 ~ 1600 एम 3 / एच | नाममात्र का दाब: | 1.0MPa,1.6MPa |
|---|---|---|---|
| शुद्धता: | ± 1.0% आर， ± 1.5% आर | सामग्री: | एल्युमिनियम एलो, एल्युमिनियम |
| औसत व्यास: | डीएन20 ~ डीएन200 | मापा मध्यम तापमान: | -20 ℃ ~ 60 ℃ |
| धमाका प्रूफ ग्रेड: | ExdIIBT6 | संरक्षण ग्रेड: | आईपी65 |
| हाई लाइट: | 1 एमपीए रूट्स टर्बाइन फ्लो मीटर,एल्यूमिनियम रूट्स फ्लो मीटर,1 एमपीए टर्बाइन फ्लो ट्रांसमीटर |
||

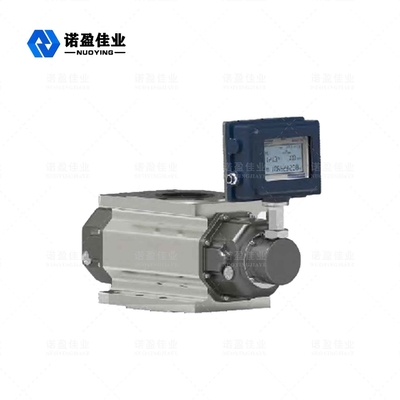

NYLD-LGQ गैस रूट्स फ्लोमीटर
एनवाईएलडी-एलजीक्यूगैस रूट फ्लोमीटर का उपयोग 100 से अधिक वर्षों से वॉल्यूमेट्रिक मीटर के रूप में किया गया है।उच्च परिशुद्धता, विस्तृत श्रृंखला, छोटी मात्रा, हल्के वजन, सुविधाजनक स्थापना और रखरखाव, विश्वसनीय और टिकाऊ सेवा जीवन जैसी सुविधाओं के साथ, यह व्यापक रूप से प्राकृतिक गैस, कोयला गैस, वायु और अन्य गैस प्रवाहमापी में उपयोग किया जाता है। यह एक आदर्श प्रवाहमापी है देश और विदेश में शहरी गैस, तेल क्षेत्र रसायन, वैज्ञानिक अनुसंधान और अन्य विभागों के लिए उपकरण।
NYLD-LGQ गैस रूट्स फ्लोमीटर तकनीकी मापदंडों
| विशिष्ट आदर्श |
नाममात्र व्यासडीएन मिमी) |
प्रवाह सीमा (एम 3 / एच) |
प्रारंभिक प्रवाह m3/h |
दबाव Qmax . पर नुकसान |
नाममात्र का दाब एमपीए |
शुद्धता % |
श्रेणी |
सामग्री |
| एनवाईएलडी-एलजीक्यू-20ए | 25 | 20 | 0.05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | एल्युमिनियम एलो |
| एनवाईएलडी-एलजीक्यू-40ए | 40 | 30 | 0.07 | 100 | 30:1 | |||
| एनवाईएलडी-एलजीक्यू-40बी | 40 | 40 | 0.07 | 140 | 40:1 | |||
| एनवाईएलडी-एलजीक्यू-50ए | 50 | 60 | 0.1 | 100 | 65:1 | |||
| एनवाईएलडी-एलजीक्यू-50बी | 50 | 80 | 0.1 | 140 | 70:1 | |||
| एनवाईएलडी-एलजीक्यू-80ए | 80 | 100 | 0.1 | 110 | 70:1 | |||
| एनवाईएलडी-एलजीक्यू-80बी | 80 | 150 | 0.12 | 150 | 120:1 | |||
| एनवाईएलडी-एलजीक्यू-80सी | 80 | 200 | 0.15 | 180 | 70:1 | |||
| एनवाईएलडी-एलजीक्यू-100ए | 100 | 250 | 0.11 | 180 | 80:1 | |||
| एनवाईएलडी-एलजीक्यू-100बी | 100 | 300 | 0.11 | 130 | 110:1 | |||
| एनवाईएलडी-एलजीक्यू-100सी | 100 | 450 | 0.1 | 200 | 110:1 | |||
| एनवाईएलडी-एलजीक्यू-150ए | 150 | 650 | 0.65 | 350 | 80:1 | अल्युमीनियम | ||
| एनवाईएलडी-एलजीक्यू-150बी | 150 | 1000 | 0.76 | 450 | 90:1 | |||
| एनवाईएलडी-एलजीक्यू-200ए | 200 | 1600 | 1.15 | 500 | 53:1 |
NYLD-LGQ गैस रूट्स फ्लोमीटर ऑपरेटिंग सिद्धांत
(1).प्रवाहमापी में 5 भाग होते हैं (चित्र 1 देखें)
(2)। बुद्धिमान गैस जड़ें प्रवाहमापी कार्य सिद्धांत (चित्र 2 देखें)
बुद्धिमान गैस जड़ प्रवाहमापी में एक आवास, एक संयुग्म रोटर और एक बुद्धिमान प्रवाह टोटलाइज़र होता है।परिसंचारी गैस (पी इनलेट> पी> आउटलेट) के इनलेट और आउटलेट के बीच दबाव अंतर की कार्रवाई के तहत, संयुग्म की जोड़ी सटीक-मशीनीकृत समायोजन गियर के माध्यम से रोटर की सही सापेक्ष स्थिति बनाए रखती है। के बीच इष्टतम कामकाजी अंतर रोटर, रोटर और आवास, और रोटर और दीवार प्लेट निरंतर गैर-संपर्क मुहर प्राप्त करते हैं।
रोटर की प्रत्येक क्रांति के लिए, यह पैमाइश कक्ष के चार गुना प्रभावी मात्रा का उत्पादन करता है, और रोटर के क्रांतियों की संख्या को चुंबकीय सील युग्मन उपकरण और गति कम करने वाले तंत्र के माध्यम से बुद्धिमान प्रवाह टोटलाइज़र को संचयी मात्रा प्रदर्शित करने के लिए प्रेषित किया जाता है। आउटपुट गैस का।(आंकड़ा केवल एक चौथाई चक्र दिखाता है)।
(3)। इंटेलिजेंट फ्लो टोटलाइज़र वर्किंग सिद्धांत:
इंटेलिजेंट फ्लो टोटलाइज़र में तापमान और दबाव का पता लगाने वाला एनालॉग चैनल, फ्लो सेंसर चैनल और माइक्रोप्रोसेसर यूनिट होता है, और यह विभिन्न संकेतों को आउटपुट करने के लिए बाहरी सिग्नल इंटरफ़ेस से लैस होता है।इंटेलिजेंट फ्लो टोटलाइज़र में माइक्रोप्रोसेसर गैस समीकरण के अनुसार तापमान और दबाव मुआवजा और संपीड़न कारक सुधार करता है।गैस समीकरण इस प्रकार है:
कहां:
क्यूएन: मानक स्थिति के तहत मात्रा प्रवाह दर (एम 3 / एच);
क्यूजी: काम करने की स्थिति के तहत मात्रा प्रवाह दर (एम 3 / एच);
पीजी: फ्लोमीटर प्रेशर डिटेक्शन पॉइंट (KPa) पर मीटर प्रेशर
Pa: स्थानीय वायुमंडलीय दबाव (KPa);
टीजी: माध्यम का पूर्ण तापमान (273.15 + टी) (के);
टी: मापा मध्यम तापमान (डिग्री सेल्सियस);
Zn: मानक स्थिति के तहत संपीड़न कारक;
Zg: काम करने की स्थिति में संपीड़न कारक;
टीएन: पूर्ण तापमान (273.15+20) (के) मानक राज्य के तहत;
Pa: स्थानीय वायुमंडलीय दबाव (KPa);
पीएन: मानक वायुमंडलीय दबाव (101.325KPa);
पी: पी = पा + पीजी।
नोट: प्राकृतिक गैस Zn/Zg=Fz2 के लिए, Fz को सुपर कम्प्रेशन फ़ैक्टर कहा जाता है।इस उत्पाद की गणना CNPC मानक के SY/T6143-1996 के सूत्र के अनुसार की जाती है।
