उत्पाद विवरण:
|
| संचरण दूरी: | 1000m | रेंज अनुपात: | 1:10,1:20 |
|---|---|---|---|
| सटीकता ग्रेड: | ± 1.5% आर， ± 1.% आर | संचार आउटपुट: | रु 485 संचार मोडबस प्रोटोकॉल, एचएआरटी संचार इंटरफ़ेस |
| परिवेश आर्द्रता: | 5%～90% | मापा मध्यम तापमान: | -30 ℃ ~ 80 ℃ |
| उत्पादन में संकेत: | पल्स फ्रीक्वेंसी सिग्नल आउटपुट: निम्न स्तर 0.8V से नीचे है, उच्च स्तर 8V दो-तार, तीन-तार 4-20mA वर्त | बिजली की आपूर्ति: | बाहरी बिजली की आपूर्ति: 24VDC आंतरिक बिजली की आपूर्ति: 3.6V लिथियम बैटरी |
| हाई लाइट: | तीन तार धमाका प्रूफ फ्लो मीटर,24VDC फ्लो मीटर 4-20mA,24VDC टर्बाइन टाइप वाटर फ्लो मीटर |
||

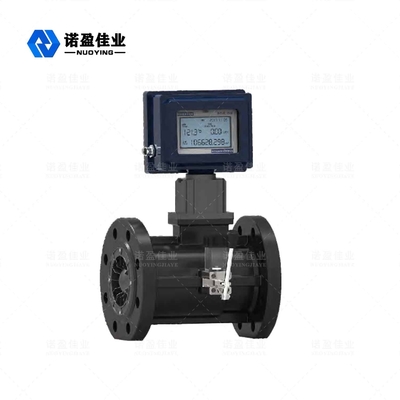

NYLD-GZ प्रकार गैस टर्बाइन फ्लोमीटर सुरक्षा - धमाका-सबूत उच्च परिशुद्धता
एनवाईएलडी-जीजेडगैस टर्बाइन टाइप करें विद्युतचुंबकीय प्रवाहमापी
एनवाईएलडी-जीजेडप्रकार गैस टरबाइन प्रवाहमापी गैस टरबाइन प्रवाह संवेदक और इलेक्ट्रॉनिक वॉल्यूम सुधारक को एकीकृत करता है।यह काम करने की स्थिति प्रवाह और कुल मात्रा का पता लगा सकता है और प्रदर्शित कर सकता है।तकनीकी प्रदर्शन घरेलू उन्नत स्तर पर है, GB / T18940 / IS09951 मानक का अनुपालन करता है, जिसका व्यापक रूप से भाप और संपीड़ित हवा जैसे उद्योगों में गैस मीटरिंग और परीक्षण में उपयोग किया जाता है।
एनवाईएलडी-जीजेडगैस टर्बाइन टाइप करेंविद्युतचुंबकीय प्रवाहमापी मोडलिंग
| एनवाईएलडी-जीजेड | बुद्धिमान गैस टरबाइन प्रवाह मीटर (तापमान, दबाव मुआवजे के साथ मानक स्थिति मात्रा प्रकार) | |
| बुद्धिमान गैस टरबाइन ट्रांसमीटर (काम करने की स्थिति मात्रा प्रकार) | ||
|
बुद्धि का विस्तार |
25 40 50 65 80 100 125 150 200 250 300 |
डीएन 25 मिमी (गैर-मानक, लंबी आदेश अवधि) डीएन 40 मिमी (गैर-मानक, लंबी आदेश अवधि) डीएन 50 मिमी डीएन 65 मिमी (गैर-मानक, लंबी आदेश अवधि) डीएन 80 मिमी डीएन 100 मिमी डीएन 125 मिमी (गैर-मानक, लंबी आदेश अवधि) डीएन 150 मिमी डीएन 200 मिमी डीएन 250 मिमी (गैर-मानक, लंबी आदेश अवधि) डीएन 300 मिमी |
|
सीमा |
ए बी सी |
मानक सीमा विस्तार सीमा विस्तार सीमा |
| शुद्धता ग्रेड |
01 02 |
1.5 ग्रेड 1.0 ग्रेड |
|
आउटपुट मॉडल |
ए बी सी |
पल्स आउटपुट, आईसी कार्ड पल्स आउटपुट, अलार्म आउटपुट 4-20mA करंट, पल्स आउटपुट, IC कार्ड आउटपुट, अलार्म आउटपुट 4-20mA करंट, पल्स आउटपुट, IC कार्ड आउटपुट, अलार्म आउटपुट, RS485 संचार |
| धमाका प्रूफ ग्रेड |
एन इ |
मानक प्रकार, गैर विस्फोट प्रूफ धमाका प्रूफ प्रकार, ExdⅡCT6 |
एनवाईएलडी-जीजेडगैस टर्बाइन टाइप करेंविद्युतचुंबकीय प्रवाहमापी ऑपरेटिंग सिद्धांत
जब द्रव प्रवाहमापी से होकर गुजरता है, तो इसे गाइड वेन (या रेक्टिफायर) की क्रिया द्वारा सुधारा और त्वरित किया जाता है।चूंकि प्ररित करनेवाला द्रव प्रवाह दिशा के कोण पर है, इस समय, टरबाइन एक घूर्णी क्षण उत्पन्न करता है।घर्षण बल आघूर्ण और द्रव प्रतिरोध बलाघूर्ण पर काबू पाने के बाद टरबाइन घूमने लगती है।एक निश्चित प्रवाह सीमा में, टरबाइन के घूर्णन का कोणीय वेग द्रव के आयतन प्रवाह दर के समानुपाती होता है।विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार, एक चुंबकीय संवेदनशील सेंसर का उपयोग तुल्यकालिक रूप से घूमने वाली संचार प्लेट से द्रव के आयतन प्रवाह के आनुपातिक पल्स सिग्नल को प्रेरित करने के लिए किया जाता है।यह संकेत वॉल्यूम सुधारक को भेजा जाता है और इसे तापमान और दबाव जैसे संकेतों के साथ संसाधित किया जाता है, और एलसीडी स्क्रीन पर प्रदर्शित किया जाता है।इसकी संरचना सिद्धांत चित्र 1 में दिखाया गया है।
4.2 वॉल्यूम पढ़नेवाला कार्यरत सिद्धांत
वॉल्यूम करेक्टर में तापमान, दबाव का पता लगाने वाला एनालॉग चैनल, फ्लो डिटेक्शन डिजिटल चैनल, माइक्रो प्रोसेसिंग यूनिट, लिक्विड क्रिस्टल ड्राइव सर्किट और अन्य सहायक सर्किट होते हैं, और यह बाहरी सिग्नल इंटरफेस से लैस होता है। भेजे गए मल्टी-चैनल सिग्नल को परिवर्तित और संसाधित करने के बाद प्रत्येक सेंसर से, संकेतों को स्थानीय प्रदर्शन और विभिन्न संकेतों के रिमोट ट्रांसमिशन का एहसास करने के लिए गैस समीकरण के अनुसार संचालन के लिए सूत्र में लाया जाता है।
गैस समीकरण को इस प्रकार लिखा जा सकता है
कहाँ पे:
Vo — मानक स्थिति के तहत वॉल्यूम unde3r (m3);
वी - 3 काम करने की स्थिति (एम 3) के तहत मात्रा;
पी = पा + पीजी - प्रवाहमापी दबाव का पता लगाने के बिंदु पर पूर्ण दबाव (केपीए);
पा - स्थानीय वायुमंडलीय दबाव (केपीए);
Pg- फ्लोमीटर प्रेशर डिटेक्शन पॉइंट का मीटर प्रेशर (kPa);
P0 - मानक वायुमंडलीय दबाव (101.325kPa)
T0 - मानक स्थिति के तहत पूर्ण तापमान (293.15K, जो उपयोगकर्ता की आवश्यकताओं के अनुसार 273.15K हो सकता है);
टी - मापा माध्यम का पूर्ण तापमान (27315+t)K;
टी - मापा माध्यम का तापमान (डिग्री सेल्सियस);
Fz- गैस संपीड़न गुणांक
Zn - मानक सैट के तहत गैस संपीड़न गुणांक
Zg - काम करने की स्थिति में गैस संपीड़न गुणांक;
