उत्पाद विवरण:
|
| स्थापना मोड: | DN40-DN300 (पाइप निकला हुआ किनारा प्रकार) | परिवेश का तापमान: | -25 ~ 55 ℃ |
|---|---|---|---|
| भंडारण तापमान: | -40 ~ 60 ℃ | प्रवाह की दिशा: | आगे और पीछे |
| मूल्यांकन दबाव: | 1.0 एम पा (विशेष दबाव अनुकूलित किया जा सकता है) | संरक्षण ग्रेड: | आईपी68 |
| हाई लाइट: | IP68 विद्युत चुम्बकीय जल मीटर,विद्युत चुम्बकीय जल मीटर DN300,DN40 विद्युत चुम्बकीय प्रवाह ट्रांसड्यूसर |
||

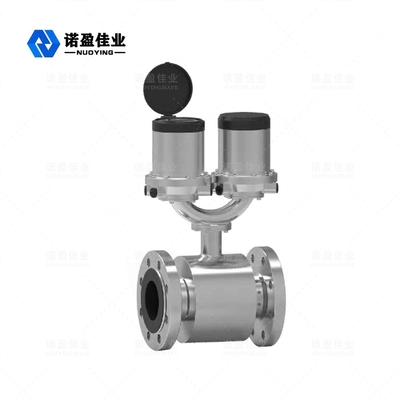

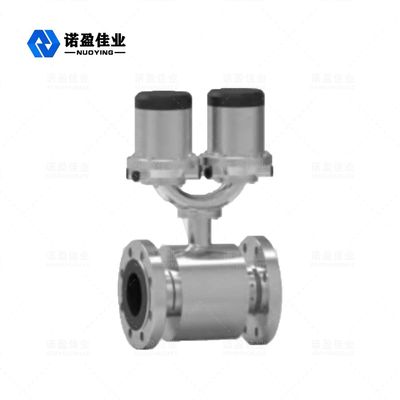

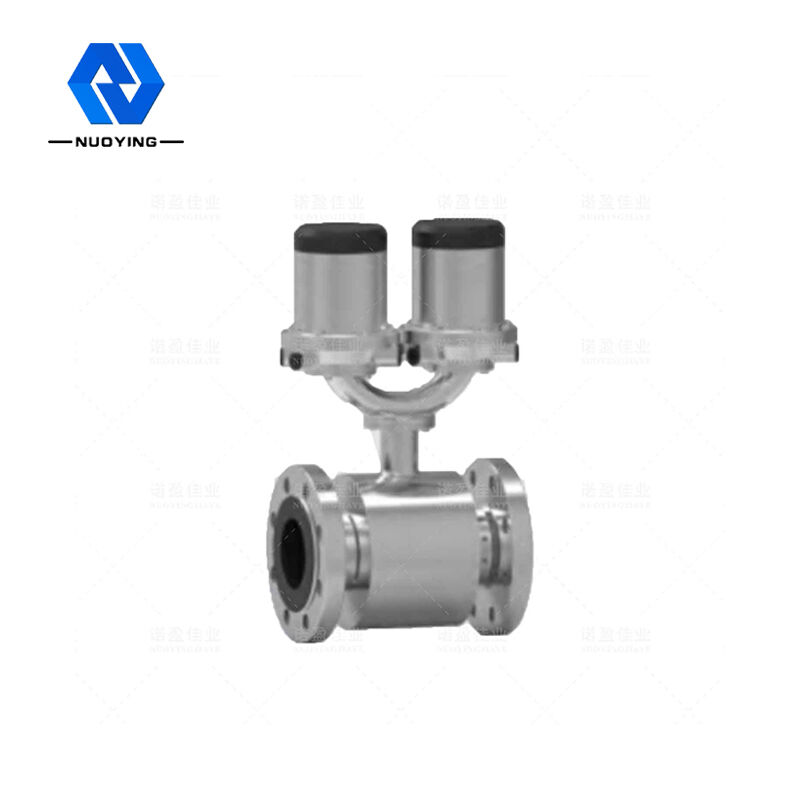

NYLD-S विद्युतचुंबकीय जल मीटर
न्यूयॉर्कएलडी-एस इलेक्ट्रोमैग्नेटिक वॉटर मीटर एक बैटरी चालित इलेक्ट्रोमैग्नेटिक इंडक्शन वॉटर मीटर है जिसे सटीकता और प्रदर्शन का त्याग किए बिना कहीं भी स्थापित किया जा सकता है।इसे मुख्य बिजली आपूर्ति की आवश्यकता नहीं होती है। यह विशेष रूप से पानी के निकासी, पाइप नेटवर्क वितरण, मीटरिंग शुल्क और सिंचाई जैसे व्यक्तिगत जल अनुप्रयोगों के लिए डिज़ाइन किया गया है।इसमें बुद्धिमान जानकारी और उच्च माप प्रदर्शन है, जो स्थापित करना आसान है और उपयोगकर्ता निवेश को बचाता है।
NYLD-S विद्युतचुंबकीय जल मीटर तकनीकी मापदंडों
| लागू होने लायक मानक |
ओआईएमएल आर49 जीबी/टी778 आई50 40644 जेजेजी162 जीबी 4208 (आवास सुरक्षा ग्रेड) (आईपी) (कोड) |
|
मूल्यांकन दबाव तापमान ग्रेड स्थापना मोड इलेक्ट्रोड फॉर्म |
1.0 एम पा (विशेष दबाव अनुकूलित किया जा सकता है) -20-80 ℃ DN40-DN300 (पाइप निकला हुआ किनारा प्रकार) मानक तय |
| संरचना सामग्री |
इलेक्ट्रोड: 316L अस्तर: प्राकृतिक रबर NR निकला हुआ किनारा: कार्बन स्टील, स्टेनलेस स्टील शरीर: कार्बन स्टील, स्टेनलेस स्टील |
|
बिजली की आपूर्ति |
3.6V 3.6V+24V दोहरी बिजली आपूर्ति (9VDC-32VDC) 3.6V+220V दोहरी बिजली आपूर्ति 85VAC- 265VAC) (केवल अलग प्रकार) 3.6V + सौर ऊर्जा (केवल अलग प्रकार) |
|
परिवेश का तापमान भंडारण तापमान उत्पादन में संकेत |
(-25~55)℃ (-40 ~ 60) ℃ पल्स (अंशांकन के लिए) |
| अलार्म | रिवर्स फ्लो, लिथियम बैटरी की कम बैटरी, तात्कालिक प्रवाह, दबाव, ऊपरी और निचली सीमा, खाली पाइप, उत्तेजना अलार्म |
|
संरक्षण ग्रेड प्रवाह की दिशा |
आईपी68 आगे और पीछे |
| संचार | RS-485 (मॉडबस प्रोटोकॉल) |
NYLD-S विद्युतचुंबकीय जल मीटर डिज़ाइन विशेषताएँ
मीटर स्थापित करना आसान है: मीटर को भूमिगत या कुएं में स्थापित किया जा सकता है।IP68 (NEMA6P) डिज़ाइन पाइप में मीटर की स्थापना स्थिति से प्रभावित नहीं होता है, और किसी फ़िल्टर की आवश्यकता नहीं होती है।
◎ कम दबाव का नुकसान: स्ट्रेट-थ्रू मापने वाला पाइप उच्चतम प्रवाह दर पर भी न्यूनतम दबाव हानि सुनिश्चित करता है, जो पूरे नेटवर्क सिस्टम के दबाव को कम करता है, और यह पंप को अधिक दबाव से रोकने में मदद करता है, जिससे पाइप टूट जाता है और रिसाव।
शून्य रखरखाव: बिना चलती भागों के डिजाइन का उपयोग करें, और बैटरी जीवन पांच साल तक पहुंच सकता है।
◎ दो-तरफा माप: दो-तरफा प्रवाह माप के लिए केवल एक मीटर का उपयोग करें।
बुद्धिमान प्रकार मीटर: रिसाव माप, डेटा रिकॉर्ड फ़ंक्शन और त्रुटि स्व-परीक्षण के लिए केवल एक मीटर का उपयोग करें।
NYLD-S विद्युतचुंबकीय जल मीटर वर्गीकरण
NYLD-S विद्युतचुंबकीय जल मीटर आयामी चित्रकारी
| डीएन (मिमी) | हम्म) | एल (मिमी) | डी (मिमी) | के (मिमी) | एन-डी (मिमी) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
