उत्पाद विवरण:
|
| औसत व्यास: | 15 ~ 800 मिमी | प्रवाह दर सीमा: | 0.5－10m / s |
|---|---|---|---|
| शुद्धता: | ± 0.5% आर， ± 1% आर (डीएन200 से नीचे) | सिग्नल आउटपुट: | 4-20mA |
| परिवेश आर्द्रता: | 5%～95% | संरक्षण ग्रेड: | IP65, इसे IP68 तक अनुकूलित किया जा सकता है |
| हाई लाइट: | 2.5 एमपीए मैग जल प्रवाह मीटर,मैग जल प्रवाह मीटर नाममात्र व्यास,1.6 एमपीए विद्युत प्रवाह मीटर |
||

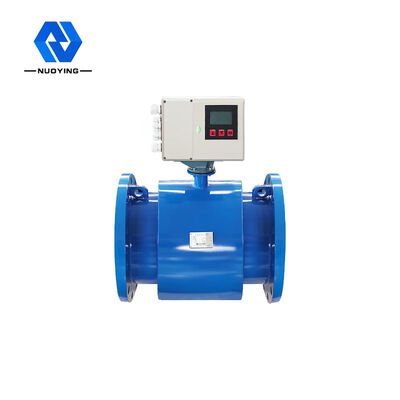

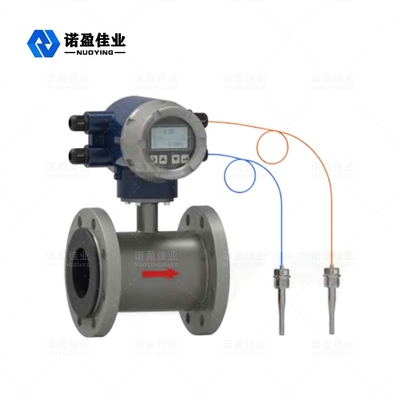

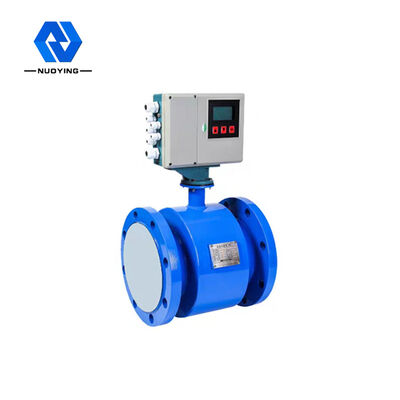

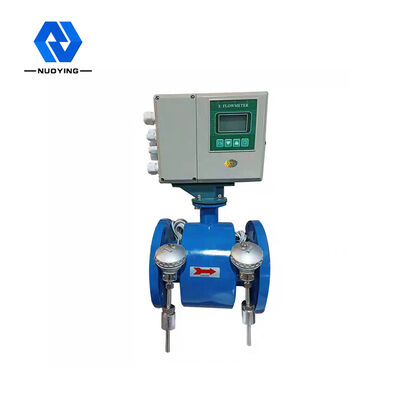

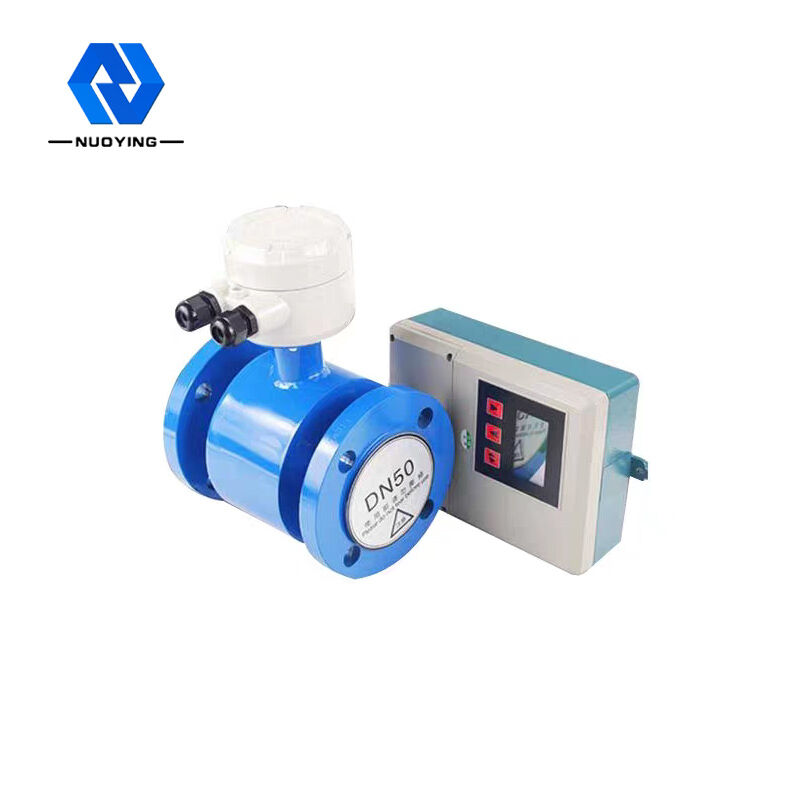

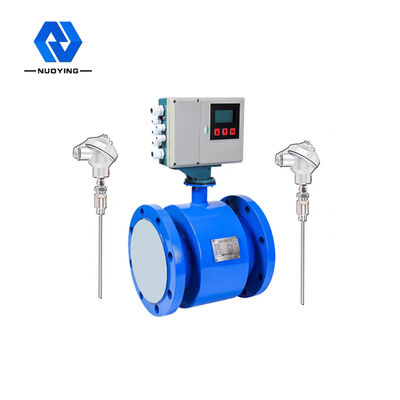

एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटेआर
न्यूयॉर्कएलएल-सीएच विद्युत चुम्बकीय ताप मीटर बुद्धिमान भवन वितरित ऊर्जा और ताप विनिमय स्टेशन के विशेष अनुप्रयोग के लिए डिज़ाइन किया गया है, जो सीधे प्रवाह और ठंड और गर्मी को माप सकता है।इसे अतिरिक्त प्रवाह टोटलाइज़र और Pt1000 की आवश्यकता नहीं है।कम लागत के साथ इसे स्थापित करना आसान है।इलेक्ट्रोमैग्नेटिक फ्लो सेंसर का उपयोग हीट ट्रांसफर फ्लुइड की प्रवाह दर का पता लगाने के लिए इलेक्ट्रोमैग्नेटिक हीट मीटर के रूप में किया जाता है, और इसमें उच्च परिशुद्धता, विस्तृत एप्लिकेशन रेंज और सुविधाजनक और सरल ऑनलाइन कैलिब्रेशन की विशेषताएं होती हैं।
एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटेआरतकनीकी पैमाने
|
मानक औसत व्यास प्रवाह दर सीमा शुद्धता मध्यम चालकता |
जेबी/टी 9248-2015/जीबी/टी32224 -2015/सीजे128-2007 15 ~ 800 मिमी 0.5－10m / s ± 0.5% आर, ± 1% आर (डीएन 200 से नीचे) सैद्धांतिक मूल्य 5uS/cm, वास्तविक उपयोग मान 30uS/cm. |
|||
| नाममात्र का दाब | मानक 1.0MPa | वैकल्पिक1.6MPa | वैकल्पिक 2.5MPa | वैकल्पिक 4.0MPa |
| डीएन15-डीएन800 | डीएन15-डीएन800 | डीएन15-डीएन600 | डीएन15-डीएन50 | |
| परिवेश का तापमान |
सेंसर एकीकृत प्रकार |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10 ℃ - + 55 ℃ |
||
|
उच्चतम माध्यम तापमान |
एकीकृत प्रकार | +80℃ | ||
|
अलग प्रकार |
नियोप्रीन अस्तर (सीआर) | +80℃ | ||
| सिलिकॉन रबर (FVMQ) | -20-+250℃ | |||
|
टेफ्लॉन (पीएफए) PTFE अस्तर (F4) पॉलीफ्लोरोएथिलीन प्रोपलीन लाइनिंग (F46) |
+80℃或+120℃ | |||
|
आउटपुट सिग्नल केबल पोर्ट साइज पावर वोल्टेज बिजली की खपत संचार मोड सिग्नलइलेक्ट्रोड और ग्राउंडइलेक्ट्रोडमटेरियल इलेक्ट्रोड फॉर्म इलेक्ट्रोड नंबर कनेक्शन निकला हुआ किनारा कनेक्शन निकला हुआ किनारा |
4 -20 एमए;पल्स / आवृत्ति 2kHz (डिफ़ॉल्ट), SKHz (अधिकतम): एम20*1.5 (मानक नायलॉन पानी - प्रूफ संयुक्त, वैकल्पिक विस्फोट - प्रूफ धातु संयुक्त) 110/220VAC (100-240VAC), 50Hz / 60Hz； 24VDC ± 10% 20W आरएस -485, मानक मोडबस का समर्थन - आरटीयू प्रोटोकॉल, एचएआरटी प्रोटोकॉल, जीपीआरएस स्टेनलेस स्टील 316L, Hastelloy C, Hastelloy B, टाइटेनियम, टैंटलम, प्लैटिनम; इंटर सम्मिलित प्रकार, बाहरी सम्मिलित प्रकार इलेक्ट्रोड को अनुकूलित करने की आवश्यकता है मानक 3-4 इलेक्ट्रोड (2 मापने वाले इलेक्ट्रोड, एक ग्राउंडिंग इलेक्ट्रोड), कैलिबर द्वारा कॉन्फ़िगर किया गया राष्ट्रीय मानक GB9119 के अनुरूप (उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है) राष्ट्रीय मानक GB9119 के अनुरूप (उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है) |
|||
| ग्राउंडिंग रिंग सामग्री | स्टेनलेस स्टील, मोलिब्डेनम युक्त स्टेनलेस स्टील | |||
| डीएन15-डीएन450 | स्टेनलेस स्टील lCr18Ni9Ti (सामान्य ऑस्टेनिटिक स्टेनलेस स्टील SUS321) | |||
| घर निर्माण की सामग्री | मानक कार्बन स्टील, स्टेनलेस स्टील को अनुकूलित करने की आवश्यकता है | |||
| संरक्षण ग्रेड | अलग प्रकार IP68, IP65 | |||
| एकीकृत प्रकार IP65 | ||||
एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटेआरप्रदर्शन मापदंडों
| बिजली की आपूर्ति | 220VAC / 24VDC तापमान सेंसर Pt1000 |
| संचार मोड | RS-485 तापमान माप सटीकता ±Q1°C |
| संचार प्रोटोकॉल | मोडबस- RTUBACnet मध्यम तापमान 2-180°C |
| अधिकतम संचार दूरी | 400 मीटर तापमान अंतर सीमा 2K-80K |
| शुद्धता ग्रेड | 2 ग्रेड डेटा 18 महीनों के लिए ऐतिहासिक डेटा संग्रहीत करना |
| स्थापना स्थान | इनलेट पाइप, रिटर्न पाइप वैकल्पिक हैं परिवेश का तापमान -10 डिग्री सेल्सियस -60 डिग्री सेल्सियस |
एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटेआर काम करने का सिद्धांत
एक ऊष्मा स्रोत द्वारा आपूर्ति किया गया गर्म पानी (ठंडा पानी) एक उच्च (निचले) तापमान पर एक हीट एक्सचेंज सिस्टम (रेडिएटर, हीट एक्सचेंजरोरा कॉम्प्लेक्स सिस्टम) में बहता है, और यह कम (उच्च) तापमान पर बहता है। इस प्रक्रिया के दौरान, गर्मी हीट एक्सचेंज के माध्यम से उपयोगकर्ता को जारी या अवशोषित किया जाता है (नोट: इस प्रक्रिया में हीटिंग सिस्टम और शीतलन प्रणाली की ऊर्जा विनिमय प्रक्रिया शामिल है)।
जब पानी हीट एक्सचेंज सिस्टम के माध्यम से बहता है, तो सिस्टम द्वारा जारी या अवशोषित गर्मी की मात्रा की गणना और कैलकुलेटर द्वारा प्रदर्शित की जाती है, प्रवाह दर gτi1ven द्वारा प्रवाह senτ1sor और backwτ0ater के तापमान के अनुसार pτ0aired तापमान सेंसर द्वारा दिया जाता है, और जिस समय जल प्रवाह गुजरता है।
क्यू = ∫ क्यू × एच × डीτ = ρ × क्यूवी × ∆एच × डीτ
प्रश्न: सिस्टम द्वारा जारी या अवशोषित गर्मी की मात्रा, जोर kWh;क्यूएम: गर्मी मीटर के माध्यम से बहने वाले पानी का द्रव्यमान, किलो / घंटा;
क्यूवी; गर्मी मीटर के माध्यम से बहने वाले पानी की मात्रा प्रवाह, एम 3 / एच;पी:गर्मी मीटर के माध्यम से बहने वाले पानी का घनत्व, किग्रा / एमएस;
h: हीट एक्सचेंज सिस्टम के इनलेट और आउटलेट तापमान पर पानी का थैलेपी अंतर, J/kg;
टी: समय, एच;
एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटेआर डिज़ाइन विशेषताएँ
मैंठंड और गर्मी का मापन: कनवर्टर में सीधे ठंड और गर्मी को मापने का कार्य होता है, और 2 मानक Pt1000 से लैस होता है।स्थापना की सुविधा और खरीद और स्थापना की लागत को कम करने के लिए इसे ठंड और गर्मी प्रवाह टोटलाइज़र से लैस होने की आवश्यकता नहीं है।
उच्च विश्वसनीयता: EMC, सुरक्षा, उच्च और निम्न तापमान जैसे कठोर परीक्षणों के बाद, जो राष्ट्रीय मानकों GB/T17616, GB/2423, GB/T16499 से अधिक हैं।
मैंतेजी से प्रतिक्रिया: उपकरण मिलान होने पर माप और नियंत्रण के लिए उपयुक्त 32 बिटएमसीयू, 24 बिटएडीसी और अनुकूलित फ़िल्टरिंग एल्गोरिदम, तेज़ प्रतिक्रिया, सटीक और स्थिर माप डेटा का उपयोग करें।
मैंग्राउंडिंग इलेक्ट्रोड: नॉनकॉन पेटेंट तकनीक, जो माप खंड में माप संतुलन बनाती है और दीर्घकालिक माप सटीकता सुनिश्चित करने के लिए खराब ग्राउंडिंग के कारण माप त्रुटि को समाप्त करती है।सामग्री और स्थापना लागत को कम करने के लिए इसे ग्राउंडिंग रिंग से लैस करने की आवश्यकता नहीं है।
मैंअलग IP68 तकनीक: विशेष रूप से विस्तृत IP68 डिज़ाइन तकनीक का उपयोग करें, अलग IP68 सेंसर के संघनन को रोकने के लिए विशेष आयातित IP68 सीलेंट, विशेष IP68 केबल और कई IP68 सील डिज़ाइन का उपयोग करें।
मैंउच्च सिग्नल-टू-शोर अनुपात: सेंसर उच्च सिग्नल-टू-शोर अनुपात तकनीक का उपयोग करता है।न्यूनतम प्रवाह की माप की सुविधा के लिए कनवर्टर कम शोर और उच्च परिशुद्धता भागों और डिजाइन प्रौद्योगिकी का उपयोग करता है।
मैंकम-शक्ति डिजाइन;अनुकूलित उत्तेजना सर्किट डिजाइन, पारंपरिक विद्युत चुम्बकीय प्रवाहमापी की तुलना में बिजली की खपत 3 गुना से अधिक कम हो जाती है, और यह बड़ी संख्या में अनुप्रयोगों में ऊर्जा की बचत प्राप्त कर सकती है।
मैंचीनी डिस्प्ले: आसान समझ और संचालन के लिए चीनी डिस्प्ले एलसीडी स्क्रीन का उपयोग करें
मैंअनुकूलित बिजली आपूर्ति प्रौद्योगिकी: अनुकूलित बिजली आपूर्ति डिजाइन, परिपक्व और विश्वसनीय प्रौद्योगिकी, उच्च रूपांतरण दक्षता और विश्वसनीय दीर्घकालिक उपयोग का उपयोग करें।
मैंत्वरित वायरिंग: स्थिर और विश्वसनीय दीर्घकालिक माप सुनिश्चित करने के लिए अंतरराष्ट्रीय सर्वश्रेष्ठ ब्रांड टर्मिनल ब्लॉक का उपयोग करें, जो तेज, सुविधाजनक और विश्वसनीय है।
मैंआउटपुट सिग्नल: मानक RS-485, (4-20) mA, फ़्रीक्वेंसी / पल्स, तेज़ आउटपुट प्रतिक्रिया से लैस, और पोर्ट को बिजली संरक्षण जैसे सुरक्षा उपायों के साथ प्रदान किया जाता है।
