उत्पाद विवरण:
|
औसत व्यास: | DN6mm (DN3000mm) | प्रवाह की दिशा: | सकारात्मक और नकारात्मक |
---|---|---|---|
शुद्धता ग्रेड: | pipe type: 0.5 grade 1.0 grade; पाइप प्रकार: 0.5 ग्रेड 1.0 ग्रेड; Plug-in: 1.5 grad | संचार आउटपुट: | रु 485 संचार मोडबस प्रोटोकॉल, एचएआरटी संचार इंटरफ़ेस |
सिग्नल आउटपुट: | 4-20mA, | परिचालन तापमान: | -20 ~ 90 ℃ -30 ~ 180 ℃ |
परिवेश आर्द्रता: | 5%~95% | संरक्षण ग्रेड: | IP65, इसे IP67 तक अनुकूलित किया जा सकता है |
हाई लाइट: | ट्यूबलर विद्युत चुम्बकीय प्रवाह मीटर,विद्युत चुम्बकीय प्रवाह मीटर उच्च विश्वसनीयता,RS485 चुंबकीय प्रवाह मीटर अपशिष्ट जल |

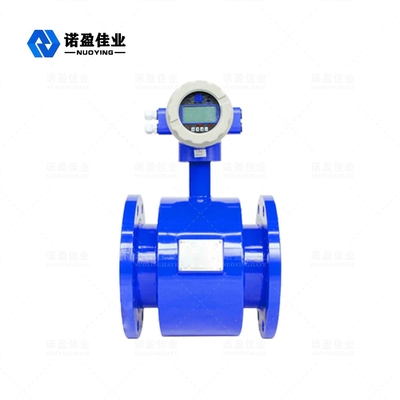

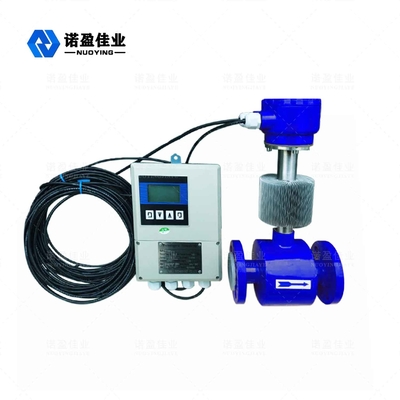

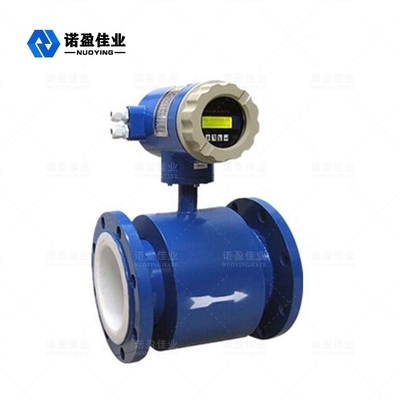

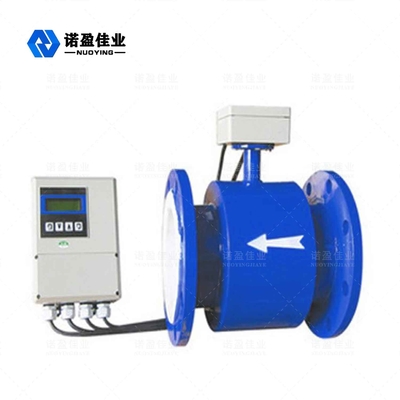

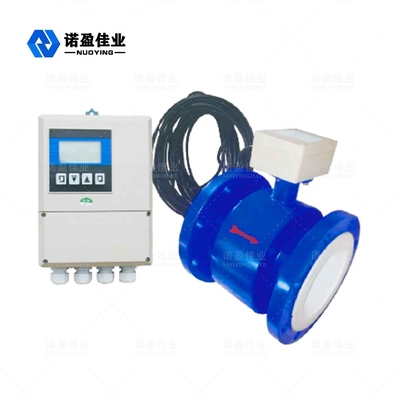

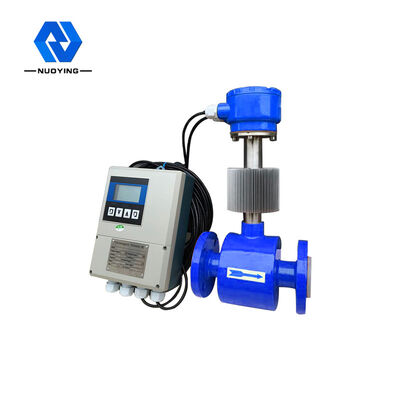

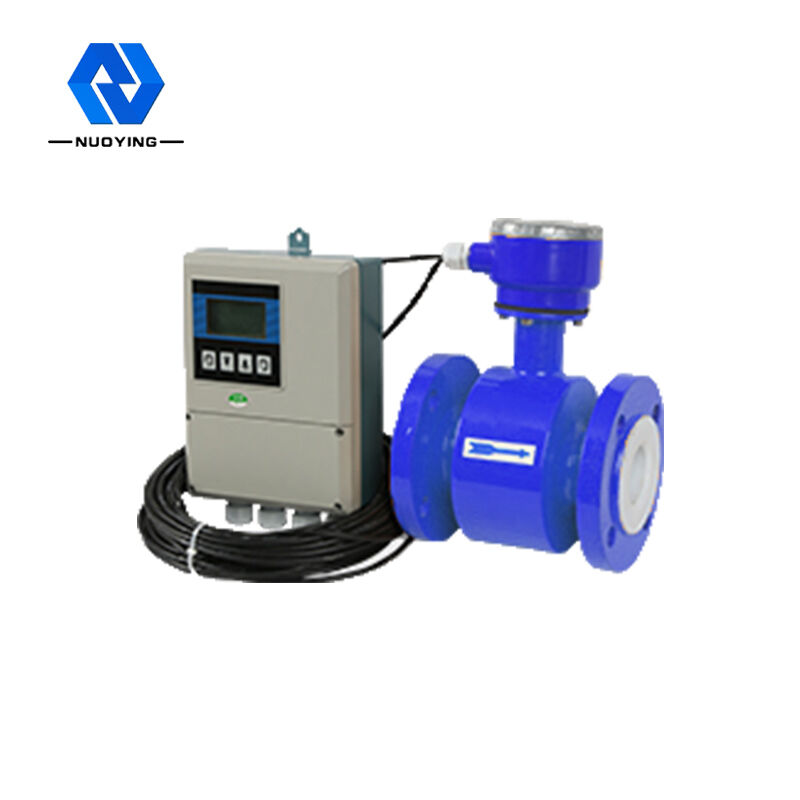

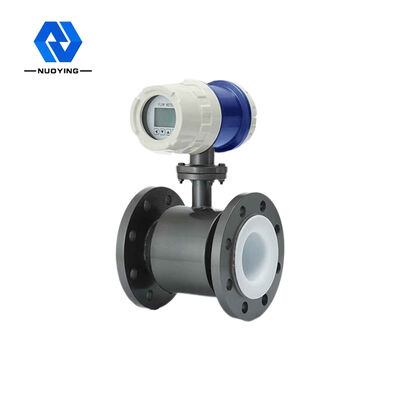

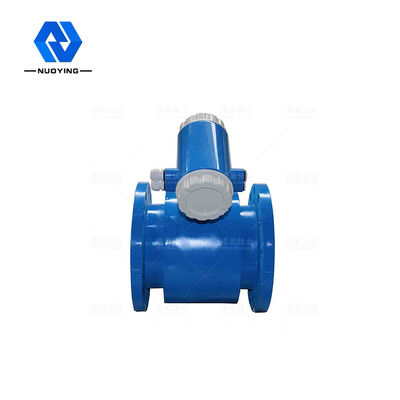

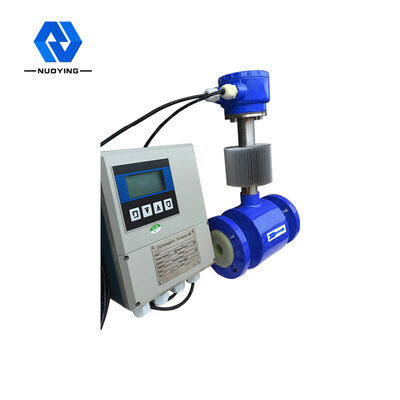

एनवाईएलडी ट्यूबलर इलेट्रोमैग्नेटिक फ्लोमीटर
एनवाईएलडीट्यूबलर विद्युत चुम्बकीय प्रवाहमापी उच्च सटीकता और उच्च विश्वसनीयता वाला एक प्रवाहमापी है। इसका उपयोग बंद पाइपलाइनों में प्रवाहकीय तरल और घोल के आयतन प्रवाह को मापने के लिए किया जाता है, और इसका व्यापक रूप से स्टील, बिजली, पेट्रोलियम, रसायन उद्योग, कोयला, धातु विज्ञान, खनिज में उपयोग किया जाता है। संसाधन, कागज बनाना, पानी की आपूर्ति और जल निकासी, भोजन, दवा और अन्य उद्योग।
NYLD ट्यूबलर इलेट्रोमैग्नेटिक फ्लोमीटर तकनीकी मापदंडों
बिजली की आपूर्ति | AC220V 50 हर्ट्ज / DC24V / 3.6V |
शक्ति का अपव्यय | <15W (सेंसर के साथ बिजली की खपत का समर्थन) |
बटन दिखाओ | चीनी और अंग्रेजी डिस्प्ले में, तात्कालिक प्रवाह दर, संचयी प्रवाह दर और अलार्म डिस्प्ले (उत्तेजना ओपन-सर्किट अलार्म, एयर ट्रैफिक कंट्रोल अलार्म और फ्लो ओवर-लिमिट अलार्म) प्रदर्शित किया जा सकता है। चार फिल्म लाइट टच डेटा सेटिंग के लिए स्विच |
रजिस्टर करें | कुल राशि अग्रेषित करें, कुल राशि उलट दें |
उत्पादन में संकेत | दो-तरफा दो सड़क, पूर्ण अलगाव 0〜10mA / 4〜20mA |
लोड प्रतिरोध: 0 ~ 10 एमए时, 0 ~ एल।5KQ; 4 ~ 20mA时, 0 ~ 750। | |
फॉरवर्ड और रिवर्स फ्लो आउटपुट, आउटपुट फ़्रीक्वेंसी सीलिंग को 15,000 H z के भीतर सेट किया जा सकता है। फोटोइलेक्ट्रिक सेपरेशन फ़्रीक्वेंसी आउटपुट वाले ट्रांजिस्टर कलेक्टर में एक ओपन-सर्किट द्विदिश आउटपुट होता है। बाहरी बिजली की आपूर्ति 35V से अधिक नहीं होगी, और संचालन करते समय एकत्र की जाएगी अधिकतम अधिकतम करंट 50mA है। |
|
फोटोइलेक्ट्रिक अलगाव के साथ ट्रांजिस्टर कलेक्टर के दो ओपन-सर्किट अलार्म आउटपुट। बाहरी बिजली की आपूर्ति 35V से अधिक नहीं है, और अलार्म आउटपुट चालू होने पर कलेक्टर की अधिकतम धारा 250mA है। अलार्म स्थिति: द्रव वायु यातायात नियंत्रण, उत्तेजना वियोग लाइन, सीमा से अधिक प्रवाह। | |
सहायक परिशुद्धता | संकेतित मान का ± 0. 5%, ± 0. 3% या ± 0. वैकल्पिक संकेतित मान का 2% |
भिगोना समय स्थिर | सतत चर 0 से 100s . तक होते हैं |
संचार मोड | वैकल्पिक RS232C या RS485 सीरियल संचार इंटरफ़ेस, HART संचार प्रोटोकॉल, बिजली संरक्षण रिकॉर्ड (10 वर्ष) के साथ |
बिजली संरक्षण का नुकसान | उपकरण के आंतरिक डिज़ाइन में कोई पावर ड्रॉप क्लॉक नहीं है, और यह 16 पावर ड्रॉप्स को स्टोर कर सकता है |
संरक्षण ग्रेड | आईपी 65, इसे आईपी 67 तक अनुकूलित किया जा सकता है |
धमाका प्रूफ ग्रेड | Exia II CT5/Exd II CT5 (चयन योग्य) |
NYLD ट्यूबलर इलेट्रोमैग्नेटिक फ्लोमीटर ऑपरेटिंग सिद्धांत
माप सिद्धांत फैराडे के विद्युत चुम्बकीय प्रेरण के नियम पर आधारित है। अर्थात, जब प्रवाहकीय तरल चुंबकीय क्षेत्र में चलता है, तो कंडक्टर में प्रेरित विद्युत गतिशील क्षमता होती है।ई है: ई = केबीवीडी
कश्मीर: साधन स्थिरांक
बी: चुंबकीय प्रेरण शक्ति
वी: पाइप अनुभाग में औसत प्रवाह दर
डी: पाइप का भीतरी व्यास
प्रवाह माप के लिए, द्रव प्रवाह दिशा के लंबवत चुंबकीय क्षेत्र के माध्यम से बहता है। प्रवाहकीय तरल का प्रवाह औसत प्रवाह दर (यानी, मात्रा प्रवाह दर) के आनुपातिक वोल्टेज सिग्नल को प्रेरित करता है। प्रेरण वोल्टेज सिग्नल दो द्वारा पता लगाया जाता है तरल के साथ सीधे संपर्क में इलेक्ट्रोड, और केबल द्वारा एम्पलीफायर को प्रेषित किया जाता है, और फिर एक समान वर्तमान आउटपुट सिग्नल में परिवर्तित हो जाता है।
NYLD ट्यूबलर इलेट्रोमैग्नेटिक फ्लोमीटर डिज़ाइन विशेषताएँ
मैंद्रव घनत्व, चिपचिपाहट, तापमान, दबाव और विद्युत चालकता में परिवर्तन से माप सटीकता प्रभावित नहीं होती है।
माप पाइप कोई रुकावट प्रवाह भागों, कोई दबाव हानि, सीधे खंड आवश्यकताओं।
कनवर्टर एलसीडी बैकलाइट डिस्प्ले का उपयोग करता है जो सीधे धूप में या अंधेरे कमरे में रीडिंग को आसान बनाता है।
इन्फ्रारेड टच बटन द्वारा निर्धारित मापदंडों के साथ, कनवर्टर की कवर प्लेट को कठोर वातावरण में खोले बिना भी सुरक्षित रूप से सेट किया जा सकता है।
फ्लो मीटर तीन इंटीग्रेटर्स के साथ एक दो-तरफा माप प्रणाली है: आगे, रिवर्स और कुल अंतर;सकारात्मक और विपरीत प्रवाह।
और इसमें विभिन्न प्रकार के आउटपुट हैं: करंट, पल्स, डिजिटल कम्युनिकेशन, हार्ट।
कनवर्टर में स्व-निदान अलार्म आउटपुट, नो-लोड डिटेक्शन अलार्म आउटपुट, ऊपरी और निचले प्रवाह अलार्म आउटपुट, बैच नियंत्रण आदि के कार्य हैं।
इसका उपयोग न केवल सामान्य प्रक्रिया का पता लगाने के लिए किया जा सकता है, बल्कि खनिज लुगदी, लुगदी और पेस्ट तरल के माप के लिए भी किया जा सकता है।
उच्च वोल्टेज विद्युत चुम्बकीय प्रवाहमापी पीएफए जाल अस्तर प्रौद्योगिकी, उच्च दबाव प्रतिरोध, नकारात्मक दबाव प्रतिरोध को गोद लेती है, विशेष रूप से पेट्रोकेमिकल, खनिज और अन्य उद्योगों में लागू होती है।
विस्फोट-सबूत उपकरणों का उपयोग संबंधित विस्फोट-सबूत स्थानों में किया जा सकता है।
NYLD ट्यूबलर इलेट्रोमैग्नेटिक फ्लोमीटरविशेषताएं तथा आवेदन की गुंजाइश
एनवाईएलडी प्रकार चीनी और अंग्रेजी डिस्प्ले इंटेलिजेंट कनवर्टर 16-बिट एम्बेडेड माइक्रोप्रोसेसर का उपयोग करता है। पूर्ण डिजिटल उपचार, दो-तरफा प्रवाह माप समारोह, तात्कालिक प्रवाह और सकारात्मक और रिवर्स क्यूम्यलेंट और अंतर उत्पाद गणना के साथ, प्रवाहकीय मीडिया के वॉल्यूम प्रवाह को मापने के लिए उपयोग किया जाता है जैसे साफ पानी, सीवेज, एसिड, क्षार, नमक का घोल या तरल-ठोस दो-चरण द्रव।
NYLD ट्यूबलर इलेट्रोमैग्नेटिक फ्लोमीटर चयन
