| ब्रांड नाम: | NUOYINGJIAYE |
| मॉडल संख्या: | NYCZ（केबल प्रकार） |
| एमओक्यू: | 1 |
| कीमत: | $240 to $1900 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 300 पीसी / पूर्व माह |

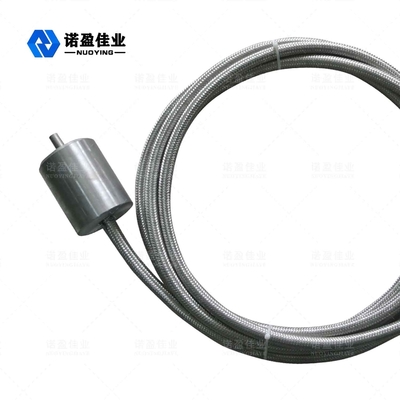

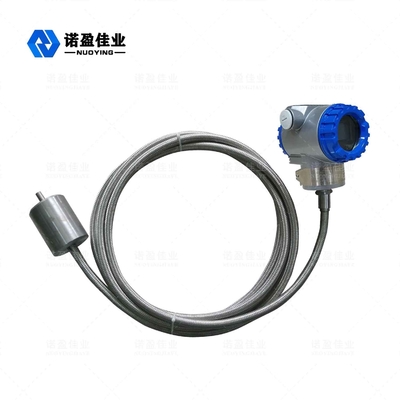

NYCZ केबल टाइप मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर लेवल ट्रांसमीटर
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
मैग्नेटोस्ट्रिक्टिव लिक्विडस्तर मीटरऑपरेटिंग सिद्धांत
मैग्नेटोस्ट्रिक्टिव लेवल गेज का सिद्धांत चित्र में दिखाया गया है।उत्पादों में मुख्य रूप से मापने वाली छड़, इलेक्ट्रॉनिक गोदाम और मापने वाली छड़ पर गैर-संपर्क फ्लोट शामिल हैं।रॉड मैग्नेटोस्ट्रिक्टिव वायर (वेवगाइड वायर) से लैस है, जो चुंबकीय चालकता के बिना स्टेनलेस स्टील ट्यूब से बना है।यह वेवगाइड तार की बहुत अच्छी तरह से सुरक्षा करता है।
जब मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर काम कर रहा होता है, तो इलेक्ट्रॉनिक चैंबर में पल्स जनरेटर एक प्रारंभिक पल्स भेजता है, जो वेवगाइड वायर के माध्यम से यात्रा करता है, वेवगाइड वायर के साथ घूमते हुए एक घूर्णन चुंबकीय क्षेत्र पैदा करता है।जब चुंबकीय क्षेत्र फ्लोट क्षेत्र में स्थायी चुंबकीय क्षेत्र से मिलता है, तो एक मैग्नेटोस्ट्रिक्टिव प्रभाव उत्पन्न होता है, जिसके परिणामस्वरूप वेवगाइड तार के मुड़ने के कारण एक निरंतर वेग यांत्रिक तरंग उत्पन्न होती है।यांत्रिक तरंग दो दिशाओं में फैलती है, और छड़ के अंत में यांत्रिक तरंग को स्पंज द्वारा अवशोषित किया जाता है, और यांत्रिक तरंग जो इलेक्ट्रॉन बंकर की दिशा लौटाती है, उसे इलेक्ट्रॉनिक कक्ष में स्थापित पिकअप तंत्र द्वारा महसूस किया जाता है और परिवर्तित किया जाता है संबंधित वर्तमान पल्स।पिकअप तंत्र दो दालों के बीच के समय की गणना करता है मापा तरल स्तर की ऊंचाई को अंतर से सटीक रूप से मापा जा सकता है।
मैग्नेटोस्ट्रिक्टिव लिक्विडस्तरमीटरतकनीकी मापदण्ड
| अनुप्रयोग | तरल स्तर |
| माप श्रेणी |
जांच: 0-50 ~ 6000 मिमी केबल: 25m
|
| शुद्धता | ± 0.5 मिमी |
| बिजली की आपूर्ति | 24 वीडीसी ± 10% |
| सिग्नल आउटपुट | 4 ~ 20mA / हार्ट / RS485 |
| वर्तमान कार्य | 4 ~ 20 एमए;20.4mA |
| लोड विशेषताओं | जब वर्तमान आउटपुट, अधिकतम लोड प्रतिरोध 600 क्यू वोल्टेज आउटपुट, अधिकतम भार प्रतिरोध 2mA |
| प्रक्रिया तापमान | -40〜130 डिग्री सेल्सियस, -40〜250 डिग्री सेल्सियस |
| परिवेश का तापमान | -40〜80 डिग्री सेल्सियस |
| तापमान प्रभाव | ±0.5 डिग्री सेल्सियस |
| प्रक्रिया दबाव | - 0.1 ~ 4.0MPa |
| संकल्प | ± एलएमएम |
| जवाब देने का समय | 0.2 एमएस |
| रॉड सामग्री | 304/316 एल (वैकल्पिक) |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, समर्थन बढ़ते (वैकल्पिक) |
| साइट प्रदर्शन | एलसीडी (वैकल्पिक) |
| घर निर्माण की सामग्री | स्टेनलेस स्टील / एल्यूमीनियम (वैकल्पिक) |
| संरक्षण ग्रेड | आईपी67 |
| धमाका प्रूफ ग्रेड | Exia IICT6 (वैकल्पिक) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
मैग्नेटोस्ट्रिक्टिव लिक्विड स्तर मीटरडिज़ाइन विशेषताएँ
मैग्नेटोस्ट्रिक्टिव लिक्विडस्तरमीटर स्थापना आवश्यकता
मैग्नेटोस्ट्रिक्टिव लेवल गेज का उपयोग ज्वलनशील, विस्फोटक और संक्षारक तरल अनुप्रयोगों में किया जा सकता है।मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल गेज का इलेक्ट्रॉनिक चैंबर बिखरा हुआ है लेकिन जलमग्न नहीं है, और तरल को हेक्सागोनल बेस के ऊपर नहीं डुबोया जाना चाहिए।फ्लोट बॉल की स्थापना दिशा होती है और एनसी-चिह्नित गोलार्द्ध तरल स्तर से ऊपर होना चाहिए।स्थापना विधि इस प्रकार है:
विधि 1: उपरोक्त कनेक्टिंग निकला हुआ किनारा के अनुसार, स्थापना छेद को निकला हुआ किनारा कवर पर संसाधित किया जाता है और सीधे मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर में घुमाया जाता है, जैसा कि अंजीर में दिखाया गया है।1;
विधि 2: सेंसर सपोर्ट और लॉकिंग नट के साथ मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर को ठीक करना, यह विधि ओपन टैंक के लिक्विड लेवल माप के लिए उपयुक्त है, जैसा कि चित्र 2 में दिखाया गया है;
विधि 3: टैंक fbr सुविधा के कवर पर G2 थ्रेड होल को मशीनिंग करना फ्लोट रखें, जैसा कि चित्र 3 में दिखाया गया है;
विधि 4: मापने वाली छड़ की लंबाई का उपयोग करके तरल स्तर की ऊंचाई के अनुसार समायोजित किया जा सकता है।
मैग्नेटोस्ट्रिक्टिव लिक्विडस्तरमीटर विद्युत कनेक्शन
जंगम कनेक्टिंग हेड, जैसा कि चित्र 4 . में दिखाया गया है
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर की आउटपुट शून्य स्थिति रॉड के अंत में एक तरफ होती है और पूरी रेंज आउटपुट स्थिति इलेक्ट्रॉनिक वेयरहाउस की तरफ होती है।
ट्रांसमीटर की परिरक्षण लाइन को उच्च बिजली आपूर्ति, आरएफ सिग्नल स्रोत और अन्य शोर संचरण लाइनों से बचना चाहिए।
केबल शील्ड को बरकरार रखा जाना चाहिए और जुड़ा होना चाहिए।
