  सारांश   वर्टेक्स फ्लोमीटर एक प्रवाह माप उपकरण है जो कार्मन वर्टेक्स फ्लोमीटर सिद्धांत पर आधारित है, जिसे वर्टेक्स फ्लोमीटर या कार्मन वर्टेक्स फ्लोमीटर के रूप में भी जाना जाता है। इसका उपयोग मुख्य रूप से विभिन्न पाइपलाइनों में गैस, भाप या तरल पदार्थ के आयतन प्रवाह को मापने के लिए किया जाता है। यह एक नया प्रकार का प्रवाह मीटर है जिसका उपयोग आमतौर पर औद्योगिक नियंत्रण में किया जाता है,ऊर्जा माप और ऊर्जा बचत प्रबंधन, और व्यापक रूप से औद्योगिक उत्पादन, ऊर्जा मीटरिंग, पर्यावरण संरक्षण, परिवहन और अन्य क्षेत्रों में उपयोग किया जाता है।   कार्य सिद्धांत   वोर्टेक्स फ्लोमीटर एक उपकरण है जो तरल प्रवाह को मापने के लिए नियमित वोर्टेक्स स्ट्रिपिंग घटना का उपयोग करता है। जब एक गैर-समन्वित स्तंभ (सिलेंडर या त्रिकोणीय स्तंभ) लंबवत रूप से तरल पदार्थ में घुमावदार जनरेटर के रूप में डाला जाता है। जब रेनॉल्ड्स संख्या एक निश्चित मूल्य तक पहुँच जाती है, तो स्तंभ के नीचे दो स्तंभ होंगे, क्योंकि ये स्तंभ सड़क के बगल में स्ट्रीट लाइट की तरह हैं,तो इसे "भंवर सड़क" कहा जाता है, इस घटना को सबसे पहले कार्मन द्वारा खोजा गया था, जिसे "कारमन वर्टेक्स स्ट्रीट" के नाम से भी जाना जाता है।   वस्तु के पीछे दो समानांतर रेखाओं के साथ विपरीत दिशाओं में घूमने वाले बारीकी से व्यवस्थित भंवर हैं।   इन भंवर पंक्तियों की संख्या, भंवर की आवृत्ति द्रव की प्रवाह दर के आनुपातिक है। भंवर की आवृत्ति को मापकर, द्रव की प्रवाह दर का अनुमान लगाया जा सकता है,और तरल की प्रवाह दर की गणना की जा सकती है.   उत्पाद चित्र     विशिष्टता   वोर्टेक्स फ्लोमीटर उच्च परिशुद्धता, व्यापक माप सीमा, कोई चलती भागों, कोई यांत्रिक पहनने, आसान रखरखाव, छोटे दबाव हानि, ऊर्जा की बचत प्रभाव स्पष्ट है की विशेषता है। हालांकि, कम रेनॉल्ड्स संख्या, उच्च चिपचिपाहट, कम प्रवाह दर के लिए भंवर प्रवाहमीटर उपयुक्त नहीं है, छोटे व्यास के उपयोग की सीमाएं हैं,प्रवाहमीटर की स्थापना में सीधी पाइप अनुभाग की पर्याप्त लंबाई होनी चाहिए, अपस्ट्रीम और डाउनस्ट्रीम सीधे पाइप अनुभाग की लंबाई 20D और 5D से कम नहीं है, और कंपन को खत्म करने का प्रयास करना चाहिए।   भंवर प्रवाहमीटर में भंवर की आवृत्ति तापमान, दबाव और चिपचिपाहट से प्रभावित नहीं होती है, इसलिए इसकी माप की सटीकता अधिक होती है।     आवेदन क्षेत्र   भंवर प्रवाहमीटर का अनुप्रयोग दायरा काफी व्यापक है, जिसमें मुख्य रूप से निम्नलिखित क्षेत्र शामिल हैंः     औद्योगिक उत्पादनः धातु, बिजली, कोयला, रासायनिक, पेट्रोलियम और अन्य उद्योगों में, विभिन्न तरल पदार्थों (गैस सहित,तरल और भाप) उत्पादन प्रक्रिया की जरूरतों को पूरा करने के लिए.   ऊर्जा माप: ऊर्जा माप के क्षेत्र में, प्राथमिक ऊर्जा (जैसे कोयले, कच्चे तेल, कोयले के बिस्तर मीथेन,तरलीकृत पेट्रोलियम गैस और प्राकृतिक गैस) और द्वितीयक ऊर्जा (जैसे बिजली), कोक, कृत्रिम गैस, परिष्कृत तेल, तरलीकृत पेट्रोलियम गैस, भाप) और ऊर्जा वाहक कार्य माध्यम (जैसे संपीड़ित हवा, ऑक्सीजन, नाइट्रोजन, हाइड्रोजन, पानी) ।यह ऊर्जा के वैज्ञानिक प्रबंधन के लिए एक महत्वपूर्ण आधार प्रदान करता हैऊर्जा की बचत और खपत में कमी और आर्थिक लाभों में सुधार।   पर्यावरण संरक्षणः पर्यावरण संरक्षण के क्षेत्र में, धुआं गैस, अपशिष्ट तरल, सीवेज आदि के निर्वहन प्रवाह की निगरानी और नियंत्रण के लिए भंवर प्रवाहमीटर का उपयोग किया जा सकता है।जो वायुमंडलीय और जल संसाधनों की गुणवत्ता में सुधार करने में मदद करता है.   परिवहन: परिवहन के क्षेत्र में, गोलाकार प्रवाहमीटर पाइपलाइन परिवहन में नियंत्रण, वितरण और अनुसूची के लिए एक महत्वपूर्ण उपकरण है,और पाइपलाइन में तरल पदार्थ के प्रवाह को मापकर परिवहन प्रक्रिया के सटीक नियंत्रण और प्रबंधन को प्राप्त कर सकते हैं.   संक्षेप में, भंवर प्रवाहमीटर उच्च परिशुद्धता, व्यापक रेंज, अच्छी स्थिरता, मजबूत अनुकूलन क्षमता और व्यापक अनुप्रयोग के साथ प्रवाह माप उपकरण का एक प्रकार है।औद्योगिक स्वचालन और तकनीकी प्रगति के निरंतर विकास के साथ, वर्टेक्स फ्लोमीटर की आवेदन संभावनाएं व्यापक होंगी।                                                                                                                                       अंत

नीचे चित्र में दिखाया गया पीज़ोरेसिटिव प्रेशर ट्रांसमीटर अपने छोटे आकार और सरल संरचना की विशेषता है।प्रसार प्रतिरोध की संवेदनशीलता गुणांक धातु तनाव गेज की दर्जनों गुना है, और सीधे छोटे दबाव परिवर्तनों को माप सकते हैं। इसके अलावा, पिज़ोरेसिटिव दबाव ट्रांसमीटर में भी अच्छी गतिशील प्रतिक्रिया और कम हिस्टेरिसिस है,जिसका उपयोग कई हज़ार हर्ट्ज या उससे भी अधिक के धड़कन दबावों को मापने के लिए किया जा सकता हैयह अपेक्षाकृत तेजी से विकसित होने वाला, बहुत व्यापक रूप से प्रयोग किया जाने वाला दबाव ट्रांसमीटर है।     क्षमतात्मक दबाव ट्रांसमीटर डिफरेंशियल कैपेसिटी को डिटेक्शन तत्व के रूप में अपनाता है, जिसमें मुख्य रूप से माप और रूपांतरण प्रवर्धन शामिल है।अंतर सिग्नल केंद्रीय दबाव सेंसर ढक्कन और बाएं और दाएं घुमावदार संधारित्र प्लेट द्वारा अंतर संधारित्र संकेत में परिवर्तित किया जाता है, और केंद्रीय दबाव संवेदक डायाफ्राम क्रमशः बाएं और दाएं घुमावदार capacitor प्लेट के साथ एक संधारित्र बनाता है।अंतर दबाव के कारण केंद्रीय दबाव सेंसर ढक्कन विस्थापन का उत्पादन करने के, ताकि चलती इलेक्ट्रोड और बाएं और दाएं स्थिर इलेक्ट्रोड के बीच की दूरी अब समान न हो, एक अंतर क्षमता का गठन,और अंतर क्षमता का सापेक्ष परिवर्तन मूल्य अंतर दबाव के साथ रैखिक है. पूरे कैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर के अंदर लीवर के बिना मैकेनिकल ट्रांसमिशन तंत्र के कारण, इसमें उच्च परिशुद्धता की विशेषताएं हैं,उच्च स्थिरता और उच्च विश्वसनीयता, और इसकी सटीकता का स्तर 0 तक पहुंच सकता है।2, जो एक प्रकार का ट्रांसमीटर है जिसका उपयोग उद्योग में आमतौर पर किया जाता है।   पीज़ोइलेक्ट्रिक दबाव ट्रांसमीटर पीज़ोइलेक्ट्रिक सामग्री के पीज़ोइलेक्ट्रिक प्रभाव का उपयोग मापा दबाव को विद्युत संकेत में परिवर्तित करने के लिए करता है।यह गतिशील दबाव का पता लगाने में एक आम इस्तेमाल सेंसर है, और धीमी गति से बदलते दबाव और स्थिर दबाव को मापने के लिए उपयुक्त नहीं है। The vibration frequency pressure transmitter uses the relationship between the resonant frequency of the pressure sensing element itself and the pressure to detect the pressure by measuring the change of the frequency signalइस प्रकार के सेंसर में विभिन्न प्रकार के रूप हैं जैसे कि कंपन ड्रम, कंपन स्ट्रिंग, कंपन फिल्म, क्वार्ट्ज अनुनाद, आदि।अच्छा दोहराव और कंपन प्रतिरोधउच्च परिशुद्धता, गैस माप के लिए उपयुक्त।   आवेदनः दबाव ट्रांसमीटर का व्यापक रूप से विभिन्न औद्योगिक क्षेत्रों में उपयोग किया जाता है, जैसे किपेट्रोलियम, रासायनिक, धातु, विद्युत ऊर्जा, दवा, जल उपचार,आदि, प्रक्रिया की स्थिरता और सुरक्षा सुनिश्चित करने के लिए विभिन्न तरल पदार्थों के दबाव को मापने और नियंत्रित करने के लिए।   वे उच्च सटीकता, उच्च स्थिरता, उच्च विश्वसनीयता और लंबे जीवन के साथ, बहुत छोटे से बेहद उच्च तक दबाव की एक विस्तृत श्रृंखला को माप सकते हैं।विभिन्न माप सिद्धांतों और अनुप्रयोग परिदृश्यों के अनुसार, दबाव ट्रांसमीटर भी विभिन्न प्रकारों में विभाजित किया जा सकता है, जैसे कि अंतर दबाव ट्रांसमीटर (दो दबावों के बीच अंतर को मापने के लिए उपयोग किया जाता है),पूर्ण दबाव ट्रांसमीटर (शून्य के सापेक्ष पूर्ण दबाव को मापने के लिए प्रयोग किया जाता है), प्रेशर ट्रांसमीटर (वायुमंडलीय दबाव के सापेक्ष दबाव को मापने के लिए उपयोग किया जाता है) आदि।                                                                                           अंत

उपकरण जो दबाव मूल्य का पता लगा सकता है और दूरस्थ संकेत प्रदान कर सकता है, को सामूहिक रूप से दबाव ट्रांसमीटर कहा जाता है,जो एक गैस या तरल के दबाव को मापने के लिए औद्योगिक स्वचालन प्रक्रिया नियंत्रण में आमतौर पर इस्तेमाल किया जाने वाला सेंसर है, और इस दबाव मूल्य को एक मापने योग्य और हस्तांतरित विद्युत संकेत में परिवर्तित करें।   ये विद्युत संकेत आम तौर पर मानक वर्तमान या वोल्टेज संकेत होते हैं, जैसे 4-20mA वर्तमान संकेत या 0-10V/0-5V वोल्टेज संकेत, दूरस्थ संचरण, प्रदर्शन,औद्योगिक स्वचालन में रिकॉर्डिंग या नियंत्रण, प्रक्रिया नियंत्रण, निगरानी और माप प्रणाली।   यह स्वचालन प्रणाली के केंद्रीकृत पता लगाने और नियंत्रण की आवश्यकताओं को पूरा कर सकता है, और व्यापक रूप से औद्योगिक उत्पादन में उपयोग किया जाता है।   दबाव ट्रांसमीटर की संरचनाःदबाव प्रेषक में आमतौर पर दबाव संवेदनशील तत्व (जैसे कि एक तनाव गेज, कंडेनसर डायफ्राम, पिज़ोरेसिटिव चिप आदि) और सिग्नल प्रोसेसिंग सर्किट होता है। जब मापा माध्यम दबाव संवेदनशील तत्व पर कार्य करता है, तो यह तत्व में कुछ भौतिक परिवर्तन (जैसे प्रतिरोध परिवर्तन, क्षमता परिवर्तन, प्रतिध्वनित आवृत्ति परिवर्तन, आदि) का कारण बनेगा।जो फिर एक विद्युत संकेत में परिवर्तित किया जाता है. सिग्नल प्रोसेसिंग सर्किट स्थिर और सटीक दबाव मूल्य आउटपुट करने के लिए इस विद्युत संकेत को प्रवर्धन, रैखिककरण और तापमान मुआवजे के लिए जिम्मेदार है।   दबाव प्रेषक के प्रकारदबाव प्रेषक की संरचना भिन्न होती है, कार्य सिद्धांत के अनुसार, तनाव प्रकार, पिज़ोरेसिटिव प्रकार, क्षमता प्रकार, पिज़ोइलेक्ट्रिक प्रकार,कंपन आवृत्ति प्रकार आदिनिम्नलिखित में सामान्यतः प्रयुक्त दबाव ट्रांसमीटरों का संक्षिप्त परिचय दिया गया है। तनाव गेज दबाव ट्रांसमीटर एक बड़ी माप सीमा है, मापा दबाव के सैकड़ों तक पहुँच सकते हैं, और अच्छा गतिशील प्रदर्शन है,तेजी से बदलते दबाव माप के लिए उपयुक्त. लेकिन अधिक स्पष्ट तापमान बहाव और समय बहाव हैं, इस उपकरण अधिक गतिशील दबाव का पता लगाने की सामान्य आवश्यकताओं में प्रयोग किया जाता है;Piezoresistive दबाव ट्रांसमीटर piezoresistive प्रभाव सिद्धांत के अनुसार निर्मित है, और इसका दबाव संवेदनशील तत्व अर्धचालक सामग्री के सब्सट्रेट पर एकीकृत सर्किट तकनीक से निर्मित प्रसार प्रतिरोध है।प्रतिरोध के मूल्य के कारण फैलाव प्रतिरोध के परिवर्तन प्रतिरोध के परिवर्तन.   तनाव मापक दबाव ट्रांसमीटर

2.4 क्षेत्र विन्यास कार्यबुनियादी कार्य (कोई पासवर्ड आवश्यक नहीं)   2.5 प्रेसेशन फ्लोमीटर मोड सेट करने के निर्देश   1गैस का आयतन (गैस क्यूवी)A. कार्य मात्रा को निम्नानुसार मापेंघनत्वः 20'C घनत्व पर सेट (गणना में शामिल नहीं) दबावः 0.0KPa तापमान:20°C B.मानक स्थिति की मात्रा को निम्नानुसार मापें। घनत्वः मानक स्थिति घनत्व (गणना में शामिल नहीं) दबावः वर्तमान दबाव (माप दबाव केपीए) तापमानःवर्तमान तापमान (डिग्री सेल्सियस)   2गैस द्रव्यमान (Gas mass) A. वर्तमान घनत्व को देखते हुए, निम्नानुसार सेट करें: (इस समय, राज्य संक्रमण गुणांक l है) घनत्वः वर्तमान वास्तविक घनत्व पर सेट करें दबावः 0.0KPa तापमानः 20°CB. मानक स्थिति के घनत्व को देखते हुए, सेटिंग्स इस प्रकार हैंः (इस समय, तापमान और दबाव के अनुसार आंतरिक स्थिति बदल जाती है) घनत्वः मानक स्थिति घनत्व (घनत्व 20') दबावः वर्तमान दबाव (माप दबाव केपीए) तापमानः वर्तमान तापमान (सेल्सियस)   3.तरल पदार्थ की मात्रा (तरल पदार्थ Ov) A,तरल पदार्थ की मात्रा को निम्नानुसार मापें:घनत्व:1.0 या वर्तमान घनत्व (गणना में शामिल नहीं)   4तरल पदार्थ की गुणवत्ता (Lieuid Om) A. वर्तमान घनत्व को निम्नानुसार सेट करें घनत्व:वर्तमान वास्तविक घनत्व पर सेट करें   5. भाप मात्रा प्रवाह ((भाप Ov)घनत्व:1.0 या धारा घनत्व (गणना में शामिल नहीं)दबाव:0.0 केपीए (प्रचालन में शामिल नहीं)तापमानः 20@ (प्रचालन में शामिल नहीं)6भाप द्रव्यमान प्रवाहA. सुपरहीटेड स्टीम की गुणवत्ता ((PTSSteam ((P/T)): यदि बाहरी तापमान या दबाव सेंसर दोषपूर्ण है (या तापमान या दबाव सेंसर से जुड़ा नहीं जा सकता है), तो भाप घनत्व की गणना इनपुट तापमान या दबाव के आधार पर की जाती हैः दबावः वर्तमान गेज दबाव केपीए तापमानः वर्तमान तापमान °C B.संतृप्त भाप द्रव्यमान (T)Sat Steam ((T)): यदि बाहरी तापमान सेंसर विफल हो जाता है (या तापमान सेंसर से जुड़ा नहीं जा सकता है), तो इनपुट तापमान के अनुसार भाप घनत्व की गणना की जाती है; तापमानः वर्तमान तापमान °C C.संतृप्त भाप द्रव्यमान (P) ((संतृप्त भाप ((P)): यदि बाहरी दबाव सेंसर विफल हो जाता है (या दबाव सेंसर से जुड़ा नहीं जा सकता है), तो भाप घनत्व इनपुट दबाव के अनुसार कैलेरेट किया जाता हैःदबावः वर्तमान गेज दबाव केपीए   चित्र और कार्यक्रम संलग्न हैं1.आकार रेखाचित्र की रूपरेखा       अंत

अंतर्राष्ट्रीय विस्फोट-सबूत प्रमाणन की कठिनाइयां   1डेटाः सभी डेटा का अंग्रेजी, आईईसी या एन खंडों में अनुवाद किया जाना चाहिए और प्रत्येक खंड को उचित रूप से समझाया जाना चाहिए।प्रमाणन चक्र के दौरान डेटा के सुधारों की संख्या घरेलू विस्फोट-सबूत कार्यभार से बहुत अधिक है. नोटः आंतरिक रूप से सुरक्षित उत्पाद गणना और मूल्यांकन पर निर्भर करते हैं, और कार्यभार बोझिल होता है, जो चीन से बहुत अलग है।चीन में बहुत कम लोग हैं जो विदेशी स्तर के साथ गणना और पकड़ सकते हैं.   2परीक्षणः विदेशी परीक्षण बहुत सख्त हैं, और कक्षा I IECEx प्रमाणन के लिए, जारी करने वाली एजेंसी के कर्मियों को परीक्षण से पहले साइट पर गवाही के लिए एक अनुमोदित IECEx प्रयोगशाला में जाना चाहिए। 3. कारखाना लेखा परीक्षाः चीन में कारखाना लेखा परीक्षा की कोई आवश्यकता नहीं है। विदेशी कारखाना लेखा परीक्षा ISO9001 पर आधारित है और फिर EN/ISO/IEC 80079-34 में एकीकृत हैःसाइट पर समीक्षा के लिए 2011 विस्फोट-प्रूफ प्रणालीयह विस्फोट-सबूत प्रणालियों के एक सेट को फिर से बनाने के बराबर है और प्रमाणन के बाद हर साल वार्षिक लेखा परीक्षा आयोजित की जानी चाहिए।   नोटः ISO9001 प्रमाणपत्र के बिना, आप कारखाने के ऑडिट को पारित नहीं कर सकते।     अंतरराष्ट्रीय स्तर पर विस्फोट-प्रूफ प्रैक्टिस के बाद, निम्नलिखित बिंदुओं का सारांश आपके संदेह को दूर करने में मदद करने के लिए प्रस्तुत किया गया हैः   1अंतर्राष्ट्रीय विस्फोट प्रतिरोधी प्रमाणन चक्र कितना लंबा है?   उत्तर: आम तौर पर 4 से 6 महीने, यह एक आदर्श स्थिति है। डेटा और कारखाने के निरीक्षण जैसे अनिश्चित कारकों के कारण, 8 से 10 महीने या उससे अधिक समय लगना आम है।   2अंतर्राष्ट्रीय विस्फोट-सबूत प्रमाणन इतना महंगा क्यों है?   उत्तरः आप यह भी जानते हैं कि यह एक अंतरराष्ट्रीय ब्रांड है। उत्पाद प्रमाण पत्र 45,000 आरएमबी (6,600 अमेरिकी डॉलर), कारखाने निरीक्षण प्रमाण पत्र 45,000 आरएमबी (6,600 अमेरिकी डॉलर) है,और प्रमाणपत्र शुल्क 13 हैविदेशी नागरिकों का दैनिक वेतन चीन से बहुत अधिक है। स्थानीय स्तर के साथ संयुक्त, क्या आपको अभी भी लगता है कि यह महंगा है?   नोटः परीक्षण शुल्क और गवाह शुल्क विभिन्न उत्पाद प्रकारों और कठिनाई स्तरों के कारण यहां सूचीबद्ध नहीं हैं। लागत बचाने के लिए दोनों ATEX/IECEx प्रमाणपत्र प्राप्त करने की सिफारिश की जाती है।   3प्रसिद्ध संस्थानों का प्रमाणन चक्र इतना धीमा क्यों है?   उत्तर: एक ओर चीन और विदेशी देशों के बीच संचार धीमा है, और दूसरी ओर विकसित देशों में विदेशियों की आलस्य के कारण है।उदाहरणों में मैंने देखा है, ब्रिटेन, फ्रांस, जर्मनी और संयुक्त राज्य अमेरिका जैसे संस्थानों की प्रमाणन गति बहुत तेज नहीं है। घरेलू प्रक्रिया के साथ इसकी तुलना न करें।   4पहली अंतरराष्ट्रीय विस्फोट-प्रूफ सर्टिफिकेशन के लिए दक्षता कैसे बढ़ाई जाए?   उत्तर: एक अच्छा प्रमाणन इंजीनियर चुनना जो प्रक्रिया, अंग्रेजी, उत्पादों, मानकों, परीक्षण और कारखाने के निरीक्षण को समझता है, प्रमाणन प्रक्रिया को बहुत तेज करेगा। अन्यथा,किसी पेशेवर एजेंसी या व्यक्ति को खोजने की सलाह दी जाती है. इसके बारे में खुद सोचो, और आप एक या दो से अधिक detours ले जाएगा.   नोटः इस प्रकार के प्रमाणन इंजीनियर को प्राप्त करना मुश्किल है, और शुरुआती लोगों को एजेंट खोजने की सलाह दी जाती है।   5क्या अंतरराष्ट्रीय कारखाने का ऑडिट सख्त है?   उत्तर: कारखाने के ऑडिट के लिए सभी आवश्यकताएं हैं। यह कंपनी के सिस्टम विशेषज्ञों और विभिन्न विभागों के बीच सहयोग की डिग्री पर निर्भर करता है।कठिनाई व्यक्ति से व्यक्ति में भिन्न होती है.   6क्या प्रमाणीकरण परीक्षा विदेश में आयोजित की जाती है?   उत्तर: वर्तमान में मूल रूप से घरेलू परीक्षण + विदेशी प्रमाणन मॉडल अपनाया गया है।   नोटः आईईसीईईसी के नियमों के अनुसार, परीक्षण स्थल या तो उद्यम में ही या आईईसीईसीई प्रयोगशाला में है। पूर्व को अपूर्ण उपकरण के कारण प्राप्त करना मुश्किल है,और यह मूल रूप से उत्तरार्द्ध है. चीन में लगभग 6 IECEx विस्फोट-सबूत प्रयोगशालाएं हैं, और संख्या अभी भी बढ़ रही है। विकास के वर्षों के बाद, चीनी लोग वास्तव में बढ़े हैं।   7विदेशी और घरेलू धमाका प्रतिरोधी के बीच सबसे बड़ा अंतर क्या है?   उत्तर: पहला, QAR/QAN प्रणाली का कारखाना लेखा परीक्षा, दूसरा, विदेशियों की भागीदारी, और तीसरा, IECEx रिपोर्ट (सभी अंग्रेजी में) का लेखन।और प्रत्येक आइटम उत्पाद जानकारी और परीक्षण परिणाम विश्लेषण के अनुरूप होना चाहिए. एक शुद्ध विस्फोट-सबूत उत्पाद लगभग 60~70 पृष्ठों का होता है।

हाल के वर्षों में, चीन की विस्फोट-सबूत तकनीक के तेजी से विकास के साथ,विभिन्न देशों में अधिक से अधिक घरेलू विस्फोट-सबूत कंपनियों ने विदेश जाने और दुनिया भर के देशों को अपने उत्पादों को बेचने का विकल्प चुना है।. कंपनियों के लिए, अंतरराष्ट्रीय विस्फोट-सबूत प्रमाणपत्र प्राप्त करना एक महत्वपूर्ण प्रक्रिया है। यह अध्याय संक्षेप में अंतरराष्ट्रीय विस्फोट-सबूत प्रमाणन एजेंसियों का परिचय देता है।   अंतर्राष्ट्रीय प्रमाणन वर्गीकरण   ATEX: EN मानकों को लागू करता है और आमतौर पर यूरोपीय संघ के बाजार में उपयोग किया जाता है।   आईईसीईएक्सः आईईसी मानकों को लागू करता है और आईईसी प्रणाली के सदस्य देशों द्वारा मान्यता प्राप्त है।                                                                                                   1. खुलेपन ATEX: खुला नहीं है, ऑनलाइन पूछताछ नहीं की जा सकती, जारी करने वाली एजेंसी को कॉल कर सकते हैं। IECEx: अपेक्षाकृत अधिक पारदर्शी और खुला, आधिकारिक वेबसाइट पर पाया जा सकता है। IECEx की आधिकारिक वेबसाइटः http://www.iecex.com   2पारस्परिक मान्यता ATEX: कुछ विशेष देशों द्वारा आवश्यक वर्ग I प्रमाणपत्रों को स्थानांतरित नहीं किया जा सकता है। IECEx: विशेष देशों के वर्ग I प्रमाणपत्रों को इस आधार पर परिवर्तित किया जा सकता है। विशेष वर्ग I प्रमाणनः यूएस एमएसएचए, ऑस्ट्रेलियाई एएनजेक्स, भारतीय डीजीएमएस। नोटः यदि आपके पास IECEx प्रमाणपत्र है, तो आपको केवल एक अंतर परीक्षण करने की आवश्यकता है।   अंतर्राष्ट्रीय विस्फोट-प्रमाणन एजेंसी   बीवी/एलसीआईई: ब्यूरो वेरिटास/फ्रेंच सेंट्रल इलेक्ट्रिसिटी लैबोरेटरीस्थान: पेरिस, फ्रांसस्थापना: 1828योग्यताः ATEX और IECEx दोनों जारी किए जा सकते हैंनोटः बीवी समूह ने फ्रेंच एलसीआईई का अधिग्रहण किया, जो वास्तव में प्रमाण पत्र जारी करने के लिए योग्य है। जर्मनी में, एक इकाई भी है जो प्रमाण पत्र जारी कर सकती है और बीवी समूह से संबंधित है।     TUV SÜD: TUV SÜD ग्रेटर चाइना ग्रुपस्थानः म्यूनिख, जर्मनीस्थापना: 1866योग्यताः ATEX, IECEx जारी किया जा सकता है     TUV Rheinland: TUV Rheinland समूहस्थान: कोलोन, जर्मनीस्थापना: 1872योग्यताः ATEX, IECEx जारी किया जा सकता है     यूरोफिन: यूरोफिन प्रौद्योगिकी परीक्षण समूहस्थानः इटली और बेल्जियमस्थापना वर्ष: 1987योग्यताः ATEX, IECEx जारी किया जा सकता है     डीएनवी: डेट नॉर्स्के वेरिटासस्थान: ओस्लो, नॉर्वेस्थापना: 1964योग्यताः ATEX, IECEx जारी किया जा सकता है     SGS/Baseefa: SGS स्टैंडर्ड्स टेक्निकल सर्विसेज लिमिटेड/ब्रिटिश एक्सप्लोजन-प्रूफ इलेक्ट्रिकल इक्विपमेंट सर्टिफिकेशन अथॉरिटीस्थान: जिनेवा, स्विट्जरलैंडस्थापना: 1878योग्यताः ATEX और IECEx दोनों जारी किए जा सकते हैंनोटः एसजीएस समूह ने बेसईफा का अधिग्रहण किया, जो वास्तव में प्रमाणपत्र जारी करने के लिए योग्य है   सीएसए/सीआईआरएः कनाडाई मानक संघ/सीआईआरए क्वालिटी सर्टिफिकेशन कंपनी लिमिटेडस्थान: टोरंटो, कनाडास्थापना: 1919योग्यताः ATEX और IECEx दोनों जारी किए जा सकते हैंनोटः सीएसए समूह ने सिरा, यूके का अधिग्रहण किया है और दोनों पक्ष प्रमाण पत्र जारी करने के लिए योग्य हैं   CQM Fangyuan: चीन Fangyuan मार्क सर्टिफिकेशन ग्रुपस्थानः बीजिंगस्थापना वर्ष: 1991योग्यताः ATEX, IECEx जारी किया जा सकता हैनोटः फंगयुआन वर्तमान में केवल कक्षा II विस्फोट-सबूत उपकरण जारी करने के लिए योग्यता है     CNEX-Global B.V.स्थान: अर्नहेम, नीदरलैंडप्रकृतिः सीक्यूएसटी द्वारा निवेश किया गया, 2016 में प्रमाणन योग्यता प्राप्त की, और एक चीनी प्रमाणन एजेंसी है।योग्यताः ATEX और IECEx दोनों जारी किए जा सकते हैं     उपरोक्त सामान्य रूप से उपयोग की जाने वाली अंतर्राष्ट्रीय प्रमाणन एजेंसियों का संक्षिप्त परिचय है। बेशक, कुछ प्रसिद्ध एजेंसियां हैं जो यहां सूचीबद्ध नहीं हैं, जैसेः पीटीबी, यूएल, एफएम, आईटीएस, एफटीजेडयू,CCVE, DEKRA, TesfSafe, TUV NORD, CESI आदि।

तापमान और दबाव के नमूना लेने के बिंदुओं का चयन (चित्र 8)1तापमान सेंसर (PTl00) को प्रवाह मीटर के 5D नीचे की ओर एक छेद (छेद का व्यास 025) काट दिया जाता है।आधार को वेल्ड करें, और तापमान सेंसर को कसें। 2दबाव प्रेषक प्रवाह मीटर के निचले भाग में अवशोषण पोर्ट (1/4 "एनपीटी") से दबाव लेता है, या प्रवाह मीटर 3 डी दबाव डाउनस्ट्रीम।   स्थापना को इस समस्या पर ध्यान देना चाहिए: 1ध्यान दें कि टेबल बॉडी पर तीर की प्रवाह दिशा मध्यम प्रवाह की दिशा के अनुरूप होनी चाहिए। 2प्रवाहमापक के दोनों किनारों पर गास्केट का आंतरिक व्यास प्रवाहमापक के आंतरिक व्यास से कम नहीं होना चाहिए। 3. विशेष ध्यान दें कि क्या फ्लैंज कनेक्शन फ्लोमीटर और पाइपलाइन संरेखित हैं;4वेल्डिंग के दौरान, सेंसर जांच के लिए अत्यधिक वेल्डिंग तापमान क्षति से बचने के लिए प्रवाह मीटर को हटा दिया जाना चाहिए।   उत्पाद के तारप्रीसेशन फ्लोमीटर, आउटपुट सिग्नल 4-20mA है, तत्काल प्रवाह, संचयी प्रवाह, आदि प्रदर्शित कर सकता है, कंप्यूटर प्रणाली और प्रवाह डिस्प्ले इंटीग्रेटर से भी जुड़ा जा सकता है। टर्मिनल बोर्ड का उपयोग बाहरी बिजली आपूर्ति और आउटपुट पल्स को जोड़ने के लिए किया जाता है। बिजली आपूर्ति वोल्टेज 12V से 32V तक होता है। नीचे कई सामान्य वायरिंग विधियों की सूची दी गई हैः मेनू संचालन1. प्रदर्शनएलसीडी 128*64 डॉट मैट्रिक्स डिस्प्ले को अपनाता है और मल्टी-वैरिएबल डिस्प्ले का समर्थन करता है। यह मीटर दो डिस्प्ले मोड का समर्थन करता हैःजब तीसरी पंक्ति प्रदर्शित की जाती है, तो यह निम्न चित्र में दिखाए अनुसार प्रदर्शित की जाती है:   अन्य प्रदर्शन विवरणःयदि दबाव या तापमान सेंसर को "स्वचालित संग्रह" मोड पर सेट किया गया है और सेंसर की विफलता का पता चला है, तो संबंधित मूल्य को "मैनुअल" सेटिंग मूल्य से बदल दिया जाता है और फ्लैश होता है।मैनुअल सेटिंग मान यहाँ मेनू में दर्ज "गैस दबाव" और "गैस तापमान" को संदर्भित करते हैं.जब प्रवाह मोड संतृप्त भाप दबाव मुआवजा है, तापमान सेंसर एकत्र नहीं किया जाता है और तापमान मूल्य के रूप में प्रदर्शित किया जाता है---------, यह इंगित करता है कि यह उपयोग में नहीं है। जब प्रवाह मोड संतृप्त भाप तापमान मुआवजा है, दबाव सेंसर संग्रह शुरू नहीं है, और दबाव मूल्य "--------" के रूप में प्रदर्शित किया जाता है,यह दर्शाता है कि यह उपयोग में नहीं है.सामान्य प्रदर्शन स्थिति में, आप M कुंजी को लंबे समय तक दबाकर तीसरी पंक्ति में प्रदर्शन आवृत्ति, दबाव, तापमान, घनत्व, वर्तमान और प्रतिशत सेट कर सकते हैं।तीसरी पंक्ति में चर संकेत निम्नानुसार है: दो पंक्ति वाला प्रदर्शन मोडजब तीसरी पंक्ति का डिस्प्ले बंद हो जाता है, तो दूसरी पंक्ति का डिस्प्ले फिक्स्ड हो जाता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया है। 2क्षेत्र कुंजी कार्य का विस्तृत विवरण2.1 कुंजियों के मूल कार्यों का विलोपनयह उत्पाद "तीन बटन" ऑपरेशन मोड का समर्थन करता है। 2.2 क्षेत्र विन्यास प्रवेश और निकासफ़ील्ड विन्यास दर्ज करें"सामान्य प्रदर्शन" स्थिति में, "लाइव कॉन्फ़िगरेशन" में प्रवेश करने के लिए "Z" कुंजी दबाएं। "फील्ड कॉन्फ़िगरेशन" के पैरामीटर "प्रत्यक्ष डिजिटल इनपुट" और "मेनू चयन" द्वारा सेट किए जा सकते हैंसाइट विन्यास से बाहर निकलें"फील्ड कॉन्फ़िगरेशन" स्थिति में, "फील्ड कॉन्फ़िगरेशन" से बाहर निकलने और "प्रदर्शन" स्थिति में प्रवेश करने के लिए "Z" कुंजी दबाएं. नोटः यह उपकरण स्थिति जब पिछले बाहर निकलने बटन सेट किया गया था रिकॉर्ड करता है, पिछले बाहर निकलने जब स्थिति पर लौटने के लिए "Z" दबाएं2.3 डेटा सेट करने की विधिक्षेत्र सेटिंग मापदंडों को दो प्रकारों में विभाजित किया गया हैः "मेनू चयन" और "प्रत्यक्ष डिजिटल इनपुट"। मेनू चयन सेटिंग विधिM कुंजी को लंबे समय तक दबाएं और रेखांकन दूसरी पंक्ति में चला जाता है, यह दर्शाता है कि सेटिंग्स को बदला जा सकता है।ऊपर स्क्रॉल करने के लिए M कुंजी दबाएँ, या नीचे स्क्रॉल करने के लिए S कुंजी दबाएँ. डेटा सेटिंग प्रक्रिया के दौरान, सेटिंग्स को सहेजने के लिए M कुंजी दबाए रखें. सहेजने के बाद,रेखांकन स्वचालित रूप से पहली पंक्ति में स्थानांतरित हो जाता है;डायरेक्ट डिजिटल इनपुट सेटिंग विधि) M कुंजी को लंबे समय तक दबाएं और रेखांकन दूसरी पंक्ति में चला जाता है, जिससे पता चलता है कि सेटिंग्स को बदला जा सकता है।दाईं ओर शिफ्ट करने के लिए एस कुंजी दबाएं, रेखांकन पहले अंक में ले जाया जाता है, यह संकेत देता है कि यह संशोधित किया जा सकता है, कमM कुंजी दबाएँ, और संख्या में एक की वृद्धि होती है. संख्याओं को क्रम में सेट करने के लिए फिर से $ कुंजी दबाएँ, और सेटिंग विधि पहले अंक के समान ही है.सेटिंग डेटा सहेजने के लिए M कुंजी को लंबे समय तक दबाएं; या सेटिंग्स से बाहर निकलने के लिए Z दबाएं. उदाहरण के लिए, मूल सीमा सीमा 200 है, और नई सीमा सीमा 400 है, अंग्रेजी मेनू प्रदर्शन एक उदाहरण के रूप में उपयोग किया जाता है. विशेष संस्करणःसेटिंग प्रक्रिया के दौरान, डेटा सेटिंग को सहेजने और समाप्त करने के लिए तीन सेकंड के लिए M कुंजी दबाए रखेंसेटिंग प्रक्रिया के दौरान, इसे सहेजने के बिना वर्तमान सेटिंग से बाहर निकलने के लिए "Z" कुंजी दबाएं,या पिछले मेनू पर वापस आएंAfer सेटिंग या सेटिंग से बाहर निकलें, सिस्टम वर्तमान सेटिंग स्क्रीन में रहता है।

कोरिओलिस द्रव्यमान प्रवाह मीटर कैसे काम करता है?   Coriolis द्रव्यमान प्रवाह मीटर Coriolis सिद्धांत पर आधारित है। यह प्रवाह ट्यूब है जिसके माध्यम से प्रवाह करता है कंपन करता है। सेंसर का पता लगाता है और आवृत्ति में परिवर्तन का विश्लेषण करता है,प्रवाह ट्यूब का चरण अंतर और आयाम, सीधे प्रवाह ट्यूब के माध्यम से वर्तमान में बहने वाले माध्यम के द्रव्यमान को मापता है, और कंपन आवृत्ति से घनत्व की गणना करता है।यह पाइपलाइन के कई प्रक्रिया चर को भी माप सकता है, जैसे द्रव्यमान प्रवाह, आयतन प्रवाह, घनत्व और तापमान।   कोरिओलिस फ्लोमीटर बनाम थर्मल फ्लोमीटर   कोरिओलिस प्रवाह मीटर प्रत्यक्ष रूप से द्रव्यमान प्रवाह को मापते हैं। प्रत्यक्ष द्रव्यमान प्रवाह माप तरल पदार्थ के गुणों के कारण होने वाली गलतियों को कम करता है। थर्मल प्रवाह मीटर अप्रत्यक्ष रूप से द्रव्यमान प्रवाह को मापते हैं।क्योंकि वे जिस तरह से मापते हैं, दोनों उपकरणों के बीच मौलिक अंतर हैं, और इसलिए अलग-अलग अनुप्रयोग हैं जिनके लिए प्रत्येक उपयुक्त है।   थर्मल द्रव्यमान प्रवाह मीटर द्रव्यमान प्रवाह को मापने के लिए द्रव की ताप क्षमता का उपयोग करते हैं। The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) The power applied or the temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateथर्मल द्रव्यमान प्रवाह मीटर का प्रयोग मुख्यतः गैसों के लिए किया जाता है।   चूंकि कोरिओलिस सिद्धांत सीधे द्रव्यमान प्रवाह को मापता है, इसलिए कोरिओलिस प्रवाह मीटर का उपयोग गैसों और तरल दोनों के लिए किया जा सकता है।   आवेदन   कोरिओलिस द्रव्यमान प्रवाहमीटर का उपयोग बदलते या अज्ञात गैस या तरल मिश्रण के द्रव्यमान प्रवाह को मापने या अतिविश्लेषण गैस को मापने के लिए किया जा सकता है।यह न केवल सीधे द्रव के भौतिक गुणों से प्रभावित किए बिना द्रव्यमान प्रवाह दर को मापता है, लेकिन यह भी उच्च सटीकता और अच्छी दोहराने की क्षमता है।

रोटेशन फ्लोमीटर दुनिया में मुख्य फ्लोमीटर उत्पादों में से एक है, जिसका व्यापक रूप से पेट्रोलियम, रासायनिक, धातु और अन्य औद्योगिक क्षेत्रों और नगरपालिका निर्माण में उपयोग किया जाता है,पर्यावरण संरक्षण परियोजनाएं. अधिकांश तरल पदार्थों, गैसों और वाष्पों के प्रवाह को मापा, परीक्षण और नियंत्रित किया जाता है।दो तारों वाला घूर्णी प्रवाह प्रेषक: आउटपुट 4-20mA वर्तमान संकेत, जबकि साइट पर तत्काल प्रवाह, संचयी प्रवाह, संकेत आवृत्ति और आउटपुट वर्तमान मूल्य प्रदर्शित करता है।यह छोटे प्रवाह काटने और स्थिर हस्तक्षेप से निपटने का कार्य करता है। 2उप-शरीर प्रकारः उच्च तापमान, उच्च ऊंचाई और अन्य कठोर स्थापना अवसरों के लिए उपयुक्त है।3. गोताखोरी का प्रकार: वातावरण में आसानी से डुबकी लगाने के लिए उपयुक्त है।     स्थापना की आवश्यकताएं स्थापना के लिए बुनियादी आवश्यकताएं1. प्रवाहमापक को -30°-+55° सेल्सियस के परिवेश के तापमान पर घर के अंदर या बाहर स्थापित किया जा सकता है 2जब मापने के माध्यम का तापमान 150° से अधिक हो, तो मीटर के सिर को क्षैतिज या ऊर्ध्वाधर नीचे की ओर लगाया जा सकता है (चित्र 1 देखें): या सॉर्टिंग फॉर्म (बड़ी ऊंचाई के लिए भी उपयुक्त):,भूमिगत और अन्य खराब वातावरण) (चित्र 2 देखें), अधिकतम विस्तार दूरी 110 मीटर है3जब मापने का माध्यम तरल हो और प्रवाह मीटर एक ऊर्ध्वाधर या ढलान पाइपलाइन में स्थापित हो, तो तरल पदार्थ की दिशा नीचे से ऊपर की ओर होनी चाहिए (चित्र 3 देखें) 4प्रवाह मीटर की डिबगिंग, विघटन और साइट पर रखरखाव की सुविधा के लिए, मीटर हेड के ऊपर खाली स्थान कम से कम 0.5 मीटर है (चित्र 4 देखें), यदि इसकी गारंटी नहीं दी जा सकती है,स्थापना के दौरान स्थापना कोण समायोजित किया जाना चाहिए.5, प्रवाह मीटर के पूर्व प्रवाह में नियामक वाल्वों और अर्ध-खुले वाल्वों की स्थापना से बचने का प्रयास किया जाना चाहिए,जो प्रक्रिया आवश्यकताओं के अनुसार प्रवाह मीटर के $D के बाद स्थापित किए जा सकते हैं (चित्र 5 देखें).   6सिग्नल संचरण दूरीः वर्तमान आउटपुट सिग्नल की अधिकतम संचरण दूरी 800 मीटर है। 7यदि प्रीसेशन प्रवाहमीटर को एक पाइपलाइन में स्थापित किया जाता है जिसमें उच्च कंपन होता है, तो एक नरम कनेक्शन पाइप स्थापित करना या पाइप को ठीक करना आवश्यक है (चित्र 6 देखें) । 8गैस या भाप की माप करते समय, निचले भाग में संघनित होने से बचने के लिए पाइपलाइन के उच्च भाग में प्रीसेशन प्रवाह मीटर स्थापित किया जाना चाहिए।जाल स्थापित किया जाना चाहिए: तरल पदार्थ को मापते समय, पाइपलाइन में पूर्ण पाइप माप सुनिश्चित करने के लिए प्रवाहमीटर को एक कम स्थान पर स्थापित किया जाना चाहिए।9.पूर्णांक और पीछे के सीधे पाइप सेगमेंटों को आरक्षित किया जाना चाहिए। उपकरण का नाममात्र कैलिबर, इकाई मिमी

अंतर दबाव पाइप की स्थापना 1) जब मापा प्रवाह निकाय एक साफ तरल पदार्थ है, उसके पाइपलाइन स्थापना आरेख (ऊपर के रूप में) (2) जब मापा प्रवाह निकाय संक्षारक तरल होता है, उसके पाइपलाइन स्थापना आरेख (3) जब मापा प्रवाह निकाय एक स्वच्छ गैस है, उसके पाइपलाइन स्थापना आरेख(4) जब मापा प्रवाह निकाय एक संक्षारक सूखी गैस है, उसके पाइपलाइन स्थापना आरेख (5) जब मापा प्रवाह निकाय जल वाष्प है, उसके पाइपलाइन स्थापना आरेख (6) जब मापा प्रवाह निकाय एक स्वच्छ गैस है, तो इसकी पाइपलाइन स्थापना आरेख     अंत

जब पाइपों से भरा द्रव पाइपों में थ्रॉटलिंग भागों (ओरिफिकल, नोजल, आदि) के माध्यम से बहता है, तो द्रव थ्रॉटलिंग भागों पर एक स्थानीय संकुचन का गठन करेगा,ताकि प्रवाह दर बढ़ जाती है और स्थैतिक दबाव कम हो जाता है, ताकि दबाव गिरावट या दबाव अंतर थ्रॉटलिंग भागों से पहले और बाद में उत्पन्न हो, मध्यम प्रवाह का प्रवाह जितना बड़ा होगा,थ्रॉटलिंग भागों से पहले और बाद में उत्पन्न दबाव अंतर जितना बड़ा होगाइसलिए, द्रव प्रवाह दर को अंतर दबाव को मापकर मापा जा सकता है। बुनियादी स्थापना आवश्यकताएंः(1) थ्रॉटलिंग डिवाइस को स्थापित करने से पहले यह जांचना चाहिए कि क्या थ्रॉटलिंग डिवाइस की संख्या और आकार पाइपलाइन स्थापना की स्थिति की आवश्यकताओं को पूरा करते हैं।(2) नयी स्थापित पाइपलाइन प्रणाली को पाइपलाइन फ्लशिंग के बाद स्थापित किया जाना चाहिए।(3) थ्रॉटलिंग डिवाइस को स्थापित करते समय दिशा पर ध्यान दें और "दस" संख्या वाला समूह अपस्ट्रीम दिशा में स्थापित किया जाना चाहिए।(4) जब थ्रॉटलिंग डिवाइस पाइपलाइन में स्थापित किया जाता है, तो उसे पाइपलाइन अक्ष की लंबवतता और समकक्षता सुनिश्चित करनी चाहिए। लंबवतता की त्रुटि ± 10 से अधिक नहीं होनी चाहिए,और एकाग्रता का अंतर 0 से अधिक नहीं होना चाहिए.0025D/0.1+2.3B4.(5) स्थापना के दौरान उपयोग किए जाने वाले विभिन्न सीलिंग गास्केट पाइपलाइन की आंतरिक दीवार में बाहर नहीं निकल सकते हैं।(6) छेद प्लेट को घनत्व की दर पर स्थापित किया जाना चाहिए, कोई रिसाव की अनुमति नहीं है, और स्थापना के बाद दबाव परीक्षण किया जाना चाहिए।(7) प्रेशर गाइड पाइप को लंबवत या झुकाव में स्थापित किया जाना चाहिए और इसका झुकाव 1 से कम नहीं होना चाहिएः12उच्च चिपचिपाहट वाले तरल पदार्थों के लिए, झुकाव भी बढ़ना चाहिए, और जब दबाव संकेत संचरण दूरी 3 मीटर से अधिक है,दबाव गाइड पाइप अनुभागों में झुकाया जाना चाहिए, और प्रत्येक उच्चतम और निम्नतम बिंदु पर क्रमशः एक गैस कलेक्टर और एक सेटलर स्थापित किया जाना चाहिए(8) अंतर दबाव संकेत संचरण विकृति से बचने के लिए, सकारात्मक और नकारात्मक दबाव ट्यूबों को यथासंभव करीब रखा जाना चाहिए,और ठंडे क्षेत्रों में भी एंटी-फ्रीज उपाय किए जाने चाहिए.(9) स्थापना के दौरान, दबाव उद्घाटन की स्थिति पर भी ध्यान दिया जाना चाहिए।दबाव इनलेट डिवाइस के विमान पर दबाव इनलेट की स्थिति चुना जा सकता है: क्षैतिज पाइप पर स्थापित होने पर, दबाव इनलेट की स्थिति चित्र में दिखाई गई है। (तरल के लिए माप मध्यम चित्र 1, गैस के लिए चित्र 2)     (10) थ्रॉटलिंग डिवाइस के ऊपरी और निचले भागों की पाइप सेक्शन की न्यूनतम लंबाईः (L1 और L2 D के गुणक हैं)

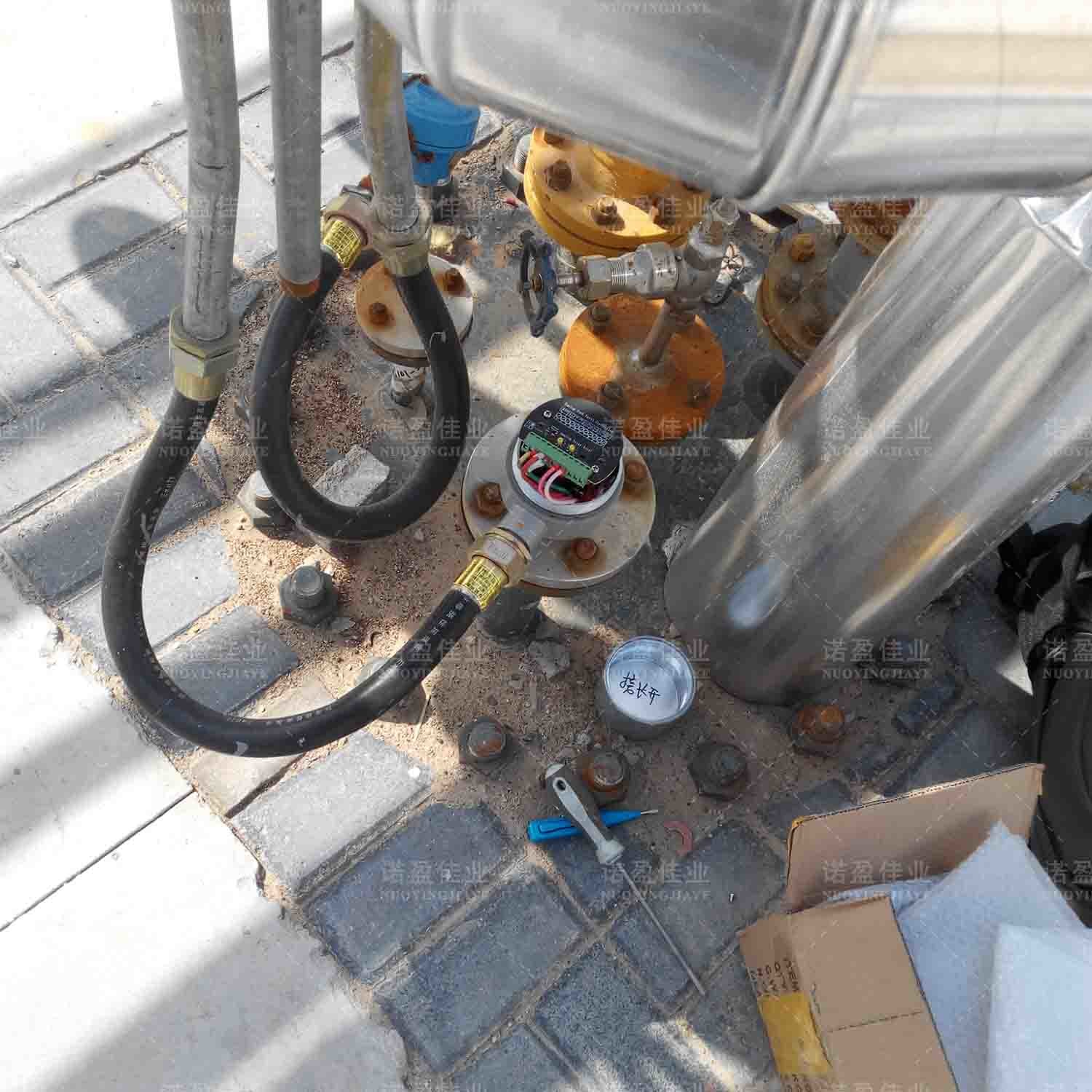

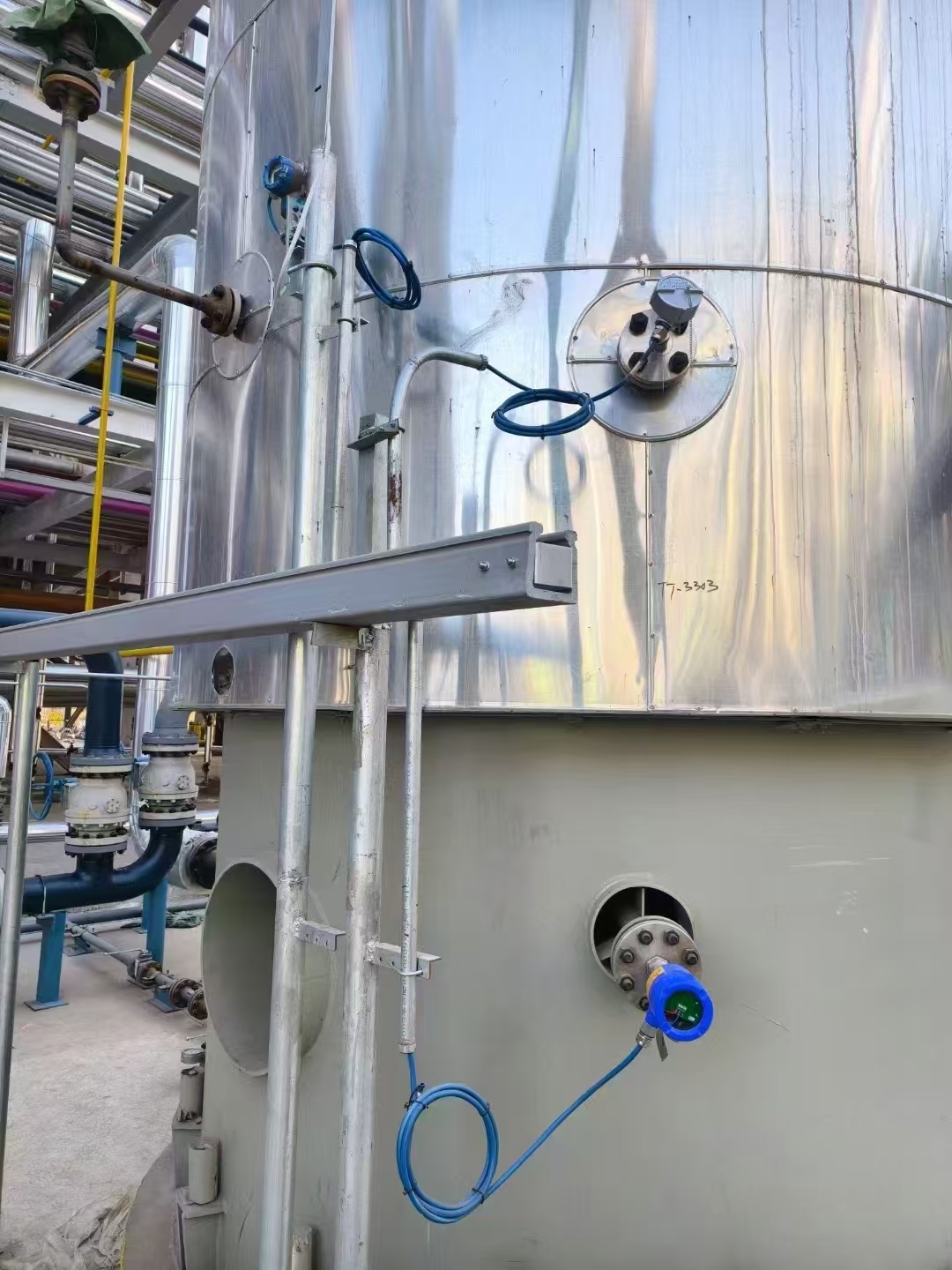

ट्यूनिंग कांटा तरल स्तर स्विच एक प्रकार का तरल स्तर नियंत्रण स्विच है।ट्यूनिंग कांटा कंपन उत्पन्न करने के लिए क्रिस्टल द्वारा उत्तेजित होता है।जब ट्यूनिंग कांटा को तरल में डुबोया जाता है, तो कंपन आवृत्ति बदल जाती है, और आवृत्ति परिवर्तन इलेक्ट्रॉनिक सर्किट द्वारा पता लगाया जाता है और एक स्विच मान आउटपुट करता है।   सिद्धांत: कंपन तत्व (ट्यूनिंग कांटा) पीजोइलेक्ट्रिक सिरेमिक के ड्राइव के तहत एक निश्चित यांत्रिक अनुनाद आवृत्ति पर कंपन करता है।पीजोसिरेमिक यांत्रिक रूप से स्थिर होते हैं और इसलिए तापमान के झटके से सीमित नहीं होते हैं।एक बार जब कंपन तत्व मापा माध्यम के संपर्क में आता है, तो कंपन आवृत्ति बदल जाती है।इंटीग्रल इलेक्ट्रॉनिक्स कंपन आवृत्ति में इस परिवर्तन का पता लगाते हैं और इसे स्विचिंग कमांड में अनुवाद करते हैं।विशिष्ट अनुप्रयोग ओवरफिल संरक्षण और निष्क्रियता की रोकथाम हैं।इस उपकरण की सरल और मजबूत संरचना के कारण, मापा माध्यम के भौतिक और रासायनिक गुणों से माप शायद ही प्रभावित होता है।भले ही बाहरी कंपन मजबूत हो या मापा माध्यम बदल दिया गया हो, माप प्रभावित नहीं होगा। कनेक्शन फॉर्म के अनुसार, ट्यूनिंग कांटा स्तर स्विच में विभाजित किया जा सकता है: निकला हुआ किनारा कनेक्शन और थ्रेडेड कनेक्शन।यह मुख्य रूप से थ्रेड्स और फ्लैंग्स के माध्यम से स्टोरेज टैंक, कंटेनर और साइलो पर स्थापित होता है, और ठोस पाउडर या तरल के उच्च, मध्यम और निम्न स्तर को मापता है, और कंपन आवृत्ति के परिवर्तन के माध्यम से सिग्नल अलार्म या सामग्री स्तर नियंत्रण के उद्देश्य को प्राप्त करता है। . ट्यूनिंग कांटा स्तर स्विच कच्चे माल के भंडारण टैंक में एक अनिवार्य माप उपकरण है, कारखाने के पाइपलाइन और तरल कंटेनर को संदेश देता है।यह कहा जा सकता है कि जब तक एक अत्यधिक विश्वसनीय ट्यूनिंग कांटा स्तर स्विच स्थापित होता है, तब तक तरल स्तर की स्थिति को समझदारी से नियंत्रित किया जा सकता है।बहुत सारी जनशक्ति और भौतिक संसाधनों को बचाने के मामले में, यह कारखाने की कार्य कुशलता में काफी सुधार कर सकता है।   ट्यूनिंग कांटा स्तर स्विच की एकल मशीन परीक्षण तारों:ट्यूनिंग कांटा स्तर स्विच आम तौर पर बिजली लाइनों के एक सेट और रिले फीडबैक लाइनों के एक सेट से बना होता है।सामान्य रूप से खुले संपर्कों या सामान्य रूप से बंद संपर्कों को जोड़ने के लिए, यह आमतौर पर उपकरण डिजाइनर द्वारा निर्धारित किया जाता है।प्रत्येक ट्यूनिंग कांटा स्तर स्विच रिले संपर्कों के एक सेट से सुसज्जित है, जो सिंगल-पोल, डबल-थ्रो हैं।रिले का उपयोग केवल एक स्विच के रूप में किया जाता है और कार्य करने के लिए सीधे अलार्म या अन्य उच्च-शक्ति उपकरण नहीं चला सकता है।सभी नियंत्रण संकेत इलेक्ट्रॉनिक इकाई के शीर्ष पर टर्मिनल ब्लॉक से आउटपुट होते हैं।जब हरी बत्ती चालू होती है, तो यह इंगित करता है कि रिले सामान्य रूप से काम कर रहा है, और जब प्रकाश बंद होता है, तो रिले अलार्म स्थिति में होता है (जब बिजली बंद होती है या उपकरण विफल हो जाता है, तो रिले भी अलार्म स्थिति में होता है) .   परीक्षण:चूंकि ट्यूनिंग कांटा स्तर गेज चालू / बंद है, यह सत्यापित करने की कोई आवश्यकता नहीं है कि क्या यह सटीक है, बस परीक्षण करें कि क्या यह सामान्य रूप से काम कर सकता है।विधि यह है: बिजली चालू होने के बाद, आप ट्यूनिंग कांटा के कंपन को सुन सकते हैं, अपने हाथ से कांटा के अंत को छू सकते हैं, और ट्यूनिंग कांटा द्वारा स्विचिंग सिग्नल आउटपुट को मापने के लिए मल्टीमीटर की ऑन-ऑफ स्थिति का उपयोग कर सकते हैं। तुम्हारे हाथ के स्पर्श तक।यदि मापा जाने वाला माध्यम एक गैर-विषाक्त और हानिरहित तरल या ठोस है, तो आप नमूना लेने के लिए एक कंटेनर का उपयोग कर सकते हैं, फिर कंपन कांटा को माध्यम में चिपका सकते हैं, हाथ से चुटकी लेने के लिए माध्यम का उपयोग कर सकते हैं, और ऑन-ऑफ का उपयोग कर सकते हैं ट्यूनिंग फोर्क द्वारा ऑन-ऑफ सिग्नल आउटपुट को मापने के लिए मल्टीमीटर का गियर और माध्यम का स्पर्श उसी से मेल खाता है।   मामला एकNuonuo एक बेहतरीन इंस्ट्रूमेंट वर्कर है।आज, मुझे एक ट्यूनिंग कांटा स्तर स्विच की मरम्मत के लिए एक नोटिस मिला।ऐसा कहा जाता है कि यह घड़ी हमेशा झूठी खतरनाक होती है और ठोस साइलो के स्तर का सटीक पता नहीं लगा सकती है।नुओनुओ ने मुझे बताया: इस घड़ी को कई बार डिबग किया गया है, कंपन कांटा शरीर को साफ किया गया है और वापस रखा गया है, और इसे कुछ दिनों के लिए इस्तेमाल किया जा सकता है।कुछ दिनों के बाद यह फिर से विफल हो गया, और मुझे नहीं पता कि इसे कैसे ठीक किया जाए। उपरोक्त विवरण के आधार पर, मैं निम्नलिखित निष्कर्ष निकालता हूं:1. इस ट्यूनिंग फोर्क लेवल स्विच का उपयोग ठोस कणों को मापने के लिए किया जाता है।2. वाइब्रेटिंग फोर्क बॉडी को साफ करने के बाद, इसे कुछ समय के लिए ऑपरेशन में लगाया जा सकता है।3. ठोस कण साइलो में बहुत अधिक धूल होती है। निष्कर्ष के तौर पर:नुओनुओ और मैंने संबंधित परीक्षण उपकरण लिए, ट्यूनिंग कांटा स्तर स्विच की स्थिति में सीढ़ी पर चढ़ गए, और परीक्षण किया कि इसका वोल्टेज 23.5V था, जो स्वीकार्य त्रुटि सीमा के भीतर था।रिले संपर्कों को मापते समय, यह कुछ समय के लिए चालू और बंद रहेगा, जो स्पष्ट रूप से वास्तविक सामग्री स्तर के साथ असंगत है।बिजली के साथ कंपन कांटा शरीर को हटाने के बाद, यह पाया गया कि यह ठोस धूल की एक पतली परत से ढका हुआ था।ठोस धूल को साफ करने के बाद, और फिर रिले संपर्कों को मापने के बाद, यह वास्तविक स्थिति के अनुरूप है।हालाँकि, ऐसा करने से केवल अस्थायी उपयोग की समस्या का समाधान हो सकता है, और यह गारंटी नहीं दे सकता कि यह स्थायी रूप से समस्याओं से मुक्त होगा।यह स्पष्ट रूप से इस तथ्य के कारण है कि माप सटीकता बहुत अधिक है और संवेदन तत्व बहुत संवेदनशील है।इसलिए मैंने इसे फिर से ट्यून करने का फैसला किया, मैंने नुओनुओ से कुछ नमूने लेने और उन्हें अपने बगल में रखने के लिए कहा, जबकि ट्यूनिंग कांटा स्तर स्विच की संवेदनशीलता को कम करते हुए, मैंने नमूनों में इसका परीक्षण किया।जब तक यह पूरी तरह से सामग्री के अनुकूल नहीं हो जाता।   केस 2एक दिन नुओनुओ ने मुझे बताया कि वी-307 अवशिष्ट तेल भंडारण टैंक का ट्यूनिंग कांटा स्तर स्विच लंबे समय से टूटा हुआ था, और मुझे इसे सुधारने का कभी मौका नहीं मिला।इस बार V-307 टैंक में कोई सामग्री नहीं है, हम इसे मरम्मत या बदलने के लिए नीचे ले जा सकते हैं। निष्कर्ष के तौर पर:मैं प्रासंगिक परीक्षण उपकरणों के साथ Nuonuo के साथ इस ट्यूनिंग कांटा तरल स्तर स्विच में आया और 24.5V पर इसके वोल्टेज का परीक्षण किया, जो स्वीकार्य त्रुटि सीमा के भीतर है।मापने वाले रिले का संपर्क हमेशा एक डिस्कनेक्ट स्थिति में होता है, जो स्पष्ट रूप से वास्तविक सामग्री स्तर के साथ असंगत होता है।नुओनुओ ने तुरंत घड़ी को बाहर निकाला, और कंपन करने वाले कांटों के बीच कोक के समान एक गंदगी मिली, जो कांटे को हिलने से रोकती थी, और उपकरणों के साथ बाहर नहीं निकाला जा सकता था, इसलिए वह इसे केवल रखरखाव कक्ष में ले जा सकता था और भाप का उपयोग कर सकता था। भंग करने के लिए।परीक्षण पूरी तरह से सामान्य होने के बाद, यह काम पर वापस आ गया है।   केस 3नुओनुओ सुबह कार्यालय आया और मुझे बताया कि वी-208 स्टोरेज टैंक पर दो-तार ट्यूनिंग कांटा तरल स्तर स्विच नया स्थापित किया गया था, और अब यह ठीक से काम नहीं कर रहा है।साइट पर मापा गया नो-लोड वोल्टेज 24V है, और ऑन-लोड माप वोल्टेज केवल 9.5V है।   निष्कर्ष के तौर पर:नुओनुओ के साथ, मैं प्रासंगिक परीक्षण उपकरणों के साथ इस ट्यूनिंग कांटा तरल स्तर स्विच में आया, और वोल्टेज को मापने के लिए एक मल्टीमीटर निकाला, जैसा कि नुओनुओ ने कहा।मैं कैबिनेट रूम में यह देखने गया था कि इस मीटर की बिजली की आपूर्ति सेफ्टी बैरियर से नहीं, बल्कि डीसीएस सिस्टम मॉड्यूल से हो रही है।बाद में डिजाइन संस्थान के साथ चर्चा करने के बाद, यह बिजली आपूर्ति उपयुक्त नहीं है, इसलिए निर्माण पार्टी को सुरक्षा बाधा जोड़ने और सुरक्षा बाधा से सीधे इस मीटर तक बिजली की आपूर्ति करने की आवश्यकता है।
