अल्ट्रासोनिक फ्लोमीटर एक उपकरण है जो अल्ट्रासोनिक तकनीक के माध्यम से तरल या गैस प्रवाह को मापता है।यह इस आधार पर काम करता है कि जिस गति से ध्वनि तरंगें द्रव के माध्यम से यात्रा करती हैं वह द्रव प्रवाह की दिशा और गति के आधार पर बदलती हैअल्ट्रासोनिक फ्लोमीटर का व्यापक रूप से उद्योग, पेट्रोकेमिकल, जल आपूर्ति प्रणाली और पर्यावरण इंजीनियरिंग और अन्य क्षेत्रों में उपयोग किया जाता है।
कार्य सिद्धांत
अल्ट्रासोनिक प्रवाहमीटर आमतौर पर निम्नलिखित दो मुख्य कार्य सिद्धांतों का उपयोग करते हैंः
1.समय अंतर विधि(प्रसार समय विधि के रूप में भी जाना जाता है): यह विधि प्रवाह दर को मापने के लिए तरल में अल्ट्रासोनिक संकेत के प्रसार के समय अंतर पर निर्भर करती है।मान लीजिए कि वहाँ अल्ट्रासोनिक सेंसर के दो जोड़े हैं, पाइपलाइन के अपस्ट्रीम और डाउनस्ट्रीम पदों में स्थापित, एक सममित माप पथ का गठन। अल्ट्रासोनिक संकेत दोनों अपस्ट्रीम और डाउनस्ट्रीम दिशाओं में अलग-अलग समय पर यात्रा करते हैंः
a. डाउनस्ट्रीम दिशाः अल्ट्रासोनिक सिग्नल द्रव प्रवाह की दिशा में चलता है, और इसकी प्रसार गति तेज हो जाएगी।
b.विरोधी धारा की दिशाः अल्ट्रासोनिक सिग्नल द्रव प्रवाह की दिशा के विरुद्ध चलता है, और इसकी प्रसार गति धीमी हो जाएगी।
नीचे
इन दोनों दिशाओं में यात्रा समय को मापकर द्रव की प्रवाह दर की गणना की जा सकती है। यात्रा समय में अंतर द्रव के वेग के आनुपातिक है।
लाभः
• उच्च सटीकताः विशेष रूप से एकल, स्वच्छ तरल पदार्थों के लिए उपयुक्त, सर्वोत्तम परिणाम जब तरल पदार्थ में अशुद्धियां या बुलबुले नहीं होते हैं।
• व्यापक अनुप्रयोग: विभिन्न पाइप व्यास के माप के लिए उपयुक्त है।
विपक्षः
• द्रव के ध्वनिक गुणों पर निर्भर करता हैः यह द्रव में अशुद्धियों या बुलबुले से काफी प्रभावित होता है।
• तरल पदार्थ की अशांति या असमान प्रवाह वेग वितरण के मामले में सटीकता में गिरावट आती है।
2.डोपलर प्रभाव विधि: यह विधि प्रवाह को मापने के लिए डोपलर प्रभाव का उपयोग करती है। डोपलर प्रभाव विधि वेग को मापने के लिए ध्वनि तरंगों की आवृत्ति में परिवर्तन का उपयोग करती है।प्रतिबिंब तब होता है जब अल्ट्रासोनिक तरंगें द्रव के माध्यम से यात्रा करती हैं और निलंबित कणों या बुलबुले से मिलती हैंयदि द्रव गति में है, तो प्रतिबिंबित अल्ट्रासोनिक आवृत्ति उत्सर्जित आवृत्ति से भिन्न होगी, और आवृत्ति में यह परिवर्तन डोपलर प्रभाव है।
• जब द्रव सेंसर की ओर बढ़ता है, तो परावर्तित तरंग की आवृत्ति बढ़ जाती है।
• जब द्रव सेंसर से दूर चला जाता है, तो परावर्तित तरंग की आवृत्ति कम हो जाती है।
प्रेषित और प्राप्त तरंगों के बीच आवृत्ति में अंतर को मापकर प्रवाह दर v की गणना की जा सकती है।
लाभः
• निलंबित कणों या बुलबुले वाले तरल पदार्थों को मापने के लिए आदर्शः तरल पदार्थ शुद्धता द्वारा सीमित नहीं है।
• आवेदन की विस्तृत श्रृंखलाः इसका उपयोग गंदे तरल या तरल पदार्थों की उच्च बुलबुला सामग्री को मापने के लिए किया जा सकता है।
विपक्षः
• द्रव में बिखरे हुए कणों या बुलबुले पर निर्भर करता हैः माप करने के लिए द्रव में पर्याप्त परावर्तक कणों की आवश्यकता होती है।
• कम सापेक्ष सटीकताः माप परिणाम शोर और प्रवाह की स्थिति के प्रति अधिक संवेदनशील होते हैं।
चैनल अवधारणा
अल्ट्रासोनिक फ्लोमीटर में, चैनल उन रास्तों की संख्या को संदर्भित करते हैं जिनके माध्यम से अल्ट्रासोनिक सिग्नल फैलते हैं। प्रत्येक चैनल में प्रवाह को मापने वाले प्रेषित और प्राप्त सेंसर की एक जोड़ी होती है।कई चैनलों का उपयोग माप की सटीकता और स्थिरता में सुधार कर सकता हैसामान्य चैनल विन्यास में एकल-चैनल, दो-चैनल और चार-चैनल विन्यास शामिल हैं।
एकल-चैनल (1 चैनल): प्रवाहमीटर माप पथ बनाने के लिए केवल एक सेंसर जोड़ी का उपयोग करता है। इसकी कम लागत, सरल स्थापना, लेकिन अपेक्षाकृत कम माप सटीकता के फायदे हैं,विशेष रूप से असमान तरल प्रवाह वितरण के मामले में.
दो-चैनल (2-चैनल): दो सेंसर जोड़े का उपयोग दो माप पथ बनाने के लिए किया जाता है।दो-चैनल विन्यास माप सटीकता में काफी सुधार करता है क्योंकि यह विभिन्न स्थानों पर तरल की प्रवाह दर का नमूना लेने की अनुमति देता है, माप परिणामों पर असमान प्रवाह वितरण के प्रभाव को कम करता है।
• चार चैनल (4 चैनल): चार माप पथ बनाने के लिए चार सेंसर जोड़े का उपयोग किया जाता है।यह विन्यास उच्च परिशुद्धता माप की आवश्यकता है कि अनुप्रयोगों के लिए उच्च माप सटीकता और स्थिरता प्रदान करता है, जैसे कि बड़ी पाइपलाइन या जटिल माप स्थितियों वाले वातावरण। चार-चैनल कॉन्फ़िगरेशन द्रव के प्रवाह गति वितरण को अधिक पूरी तरह से प्रतिबिंबित कर सकता है और त्रुटियों को कम कर सकता है।
धन्यवाद.
रासायनिक अभियांत्रिकी के क्षेत्र में, यह आवश्यकता है कि बोल्ट की लंबाई बहुत लंबी या बहुत छोटी न हो, और फ्लैंज बोल्ट को 2 से 3 तारों के साथ छोड़ दिया जाना चाहिए।आवश्यकताओं के इस भाग के लिए, इस सार्वजनिक संख्या में एक सरल परिचय है, देखेंः बुनियादी ज्ञान - क्यों बोल्ट 2-3 तारों छोड़ना चाहिएतो फ्लैंज को समर्थन देने वाले बोल्ट की लंबाई कैसे निर्धारित करें?सबसे पहले, हमें निश्चित रूप से फ्लैंज की मोटाई निर्धारित करने की आवश्यकता है।हम विभिन्न प्रकार के flanges के अनुरूप मोटाई पूछ सकते हैं विभिन्न मानकों का उल्लेख करके। यहाँ आप GB / T 9124.1-2019 "स्टील पाइप flange: पीएन श्रृंखला" का उल्लेख कर सकते हैं। इस मानक से,हम विभिन्न प्रकार प्राप्त कर सकते हैं, विभिन्न सील सतहों, विभिन्न नाममात्र व्यास और अलग नाममात्र दबावों के तहत फ्लैंज की मोटाई।दूसरा, हमें फ्लैंग्स के बीच की गास्केट की मोटाई निर्धारित करने की आवश्यकता है।यह बदले में मानकों की एक श्रृंखला शामिल है, जैसेः जीबी / टी 4622.1-2022 "पाइप फ्लैंग्स भाग 1: पीएन श्रृंखला के लिए घुमावदार गास्केट" और इसी तरह। बेशक, हालांकि गास्केट की मोटाई आवश्यकताएं हैं,इसकी मोटाई बांधने की स्थिति में कम हो जाएगीइसके अतिरिक्त, सामान्य परिस्थितियों में, गास्केट की मोटाई लगभग 4 मिमी है, इसलिए फ्लैंज समर्थन बोल्ट की लंबाई की त्वरित गणना करने के लिए,हम सीधे 4 मिमी या 5 मिमी के लिए गास्केट की मोटाई सेट कर सकते हैं.फिर, आपको उस नट की लंबाई निर्धारित करनी होगी जिसे बोल्ट के साथ मिलाना है।यह अभी भी आवश्यक नट लंबाई प्राप्त करने के लिए मानक को क्वेरी करने की आवश्यकता है, आमतौर पर इन दो मानकों के लिए क्वेरी करने के लिए मानकः GB/T 6170-2015 "टाइप 1 हेक्स नट" GB/T 6175-2016 "टाइप 2 हेक्स नट"।हम देख सकते हैं कि एक प्रकार 1 अखरोट की अखरोट की लंबाई उसके बड़े व्यास का लगभग 0.8 गुना है। एक प्रकार 2 अखरोट की लंबाई उसके बड़े व्यास का लगभग 1 गुना है। इसलिए,हम जल्दी से अखरोट के पेंच धागे प्रकार से अखरोट की लंबाई निर्धारित कर सकते हैं, आम तौर पर हम चुनते हैं 1 बार अखरोट के आकार.इसके अतिरिक्त, हमें आरक्षित बोल्ट की लंबाई भी निर्धारित करने की आवश्यकता है।चूंकि हमारे बोल्ट को नट को बांधने के बाद 2 से 3 तारों को छोड़ने की आवश्यकता है, इसलिए इन 2 से 3 तारों की संबंधित लंबाई निर्धारित करना आवश्यक है। हमें संबंधित मानकों से भी पूछना होगा,जैसे: GB/T 196-2003 "सामान्य धागे के मूल आयाम". मानक से हम विभिन्न प्रकार के धागे के अनुरूप पिच प्राप्त कर सकते हैं,ताकि 2 से 3 धागे के लिए आवश्यक लंबाई की गणना की जा सके.अंत में, हमें एक फ्लैंज के अनुरूप बोल्ट और धागे के विनिर्देशों की संख्या निर्धारित करने की भी आवश्यकता है। ये दोनों डेटा मानक जीबी/टी 9124.1-2019 "स्टील पाइप फ्लैंजःपीएन सीरीज"मानक में विभिन्न प्रकार के फ्लैंज, नाममात्र दबाव, नाममात्र व्यास के अनुरूप बोल्टों की संख्या और बोल्ट थ्रेड विनिर्देशों की सूची दी गई है।उपरोक्त चरणों के बाद, हम आवश्यक बोल्ट की लंबाई की गणना कर सकते हैं, बोल्ट की लंबाई में शामिल हैंः दो धागे की मोटाई, सील गैसकेट की मोटाई,दोनों नट्स की मोटाई, और आरक्षित 4 ~ 6 धागे की ऊंचाई।उपरोक्त गणना प्रक्रिया बहुत जटिल है और इसके लिए बड़ी संख्या में मापदंडों की क्वेरी की आवश्यकता होती है। इसके अलावा, गणना प्रक्रिया जटिल और समय लेने वाली है।कैसे इसे हल करने के लिए? संयोग से, प्रश्न और फ्लैंज मिलान बोल्ट की गणना समस्याओं को हल करने के लिए,यह सार्वजनिक अद्यतन फ्लैंज मिलान बोल्ट की संख्या और लंबाई की क्वेरी और गणना समारोह जोड़ता है.नया कार्य फ्लैंज मॉडल स्क्रीन में स्थित है। फ्लैंज प्रकार का चयन करके, आप फ्लैंज द्वारा समर्थित बोल्टों की संख्या और लंबाई को जल्दी से क्वेरी कर सकते हैं।
धन्यवाद.
Coriolis द्रव्यमान प्रवाहमीटर Coriolis सिद्धांत पर आधारित है, ताकि माध्यम प्रवाह ट्यूब कंपन के माध्यम से बहती है, सेंसर का पता लगाता है और प्रवाह ट्यूब आवृत्ति का विश्लेषण,चरण अंतर और आयाम परिवर्तन, सीधे प्रवाह ट्यूब मीडिया गुणवत्ता के वर्तमान प्रवाह को मापने, कंपन आवृत्ति से, घनत्व की गणना। पाइपलाइन के कई प्रक्रिया चर एक ही समय में मापा जा सकता है,जैसे: द्रव्यमान प्रवाह, आयतन प्रवाह, घनत्व, तापमान।
कोरिओलिस फ्लोमीटर VS थर्मल फ्लोमीटर:कोरिओलिस प्रवाहमीटर प्रत्यक्ष रूप से द्रव्यमान प्रवाह को मापते हैं। प्रत्यक्ष द्रव्यमान प्रवाह माप द्रव के भौतिक गुणों के कारण होने वाली गलतियों को कम करता है। थर्मल प्रवाहमीटर अप्रत्यक्ष रूप से द्रव्यमान प्रवाह को मापते हैं।दोनों उपकरणों के बीच मापने के तरीके के कारण मौलिक अंतर हैं, और इसलिए जिन अनुप्रयोगों के लिए वे उपयुक्त हैं, वे भी अलग हैं।
थर्मल द्रव्यमान प्रवाहमीटर द्रव्यमान प्रवाह को मापने के लिए द्रव की ताप क्षमता का उपयोग करते हैं। The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) the applied power or temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateथर्मल मास फ्लोमीटर का प्रयोग मुख्यतः गैसों के लिए किया जाता है।
चूंकि कोरियोली सिद्धांत सीधे द्रव्यमान प्रवाह दर को मापता है, इसलिए कोरियोली प्रवाहमीटर का उपयोग गैसों और तरल पदार्थों के लिए किया जा सकता है।
अनुप्रयोग:कोरिओलिस द्रव्यमान प्रवाहमीटर का उपयोग बदलते या अज्ञात गैस या तरल मिश्रणों के द्रव्यमान प्रवाह को मापने के लिए या अति महत्वपूर्ण गैसों को मापने के लिए किया जा सकता है। यह न केवल सीधे द्रव्यमान प्रवाह दर को मापता है,लेकिन यह भी उच्च सटीकता और अच्छी दोहराव हैकोरिओलिस प्रवाह मीटर लचीले, विश्वसनीय और सटीक प्रवाह मीटर हैं।
धन्यवाद.
¢ सिद्धांत
धातु ट्यूब फ्लोट फ्लोमीटर में सरल संरचना, विश्वसनीय संचालन, उच्च सटीकता और व्यापक अनुप्रयोग रेंज के फायदे हैं। यह ग्लास रोटेमीटर की तुलना में उच्च दबाव का सामना कर सकता है।एनवाईएलजेड-एल सीरीज के फ्लोमीटर में स्थानीय संकेत होता है, विद्युत रिमोट ट्रांसमिशन, सीमा स्विच अलार्म, संक्षारण प्रतिरोध, जैकेट प्रकार, डम्पिंग प्रकार और विस्फोट-सबूत किस्मों। व्यापक रूप से राष्ट्रीय रक्षा, रासायनिक, पेट्रोलियम, धातु विज्ञान में इस्तेमाल किया,विद्युत शक्ति, पर्यावरण संरक्षण, चिकित्सा और प्रकाश उद्योग और अन्य विभागों के तरल पदार्थ, गैस प्रवाह माप और स्वचालित नियंत्रण।
जब नीचे से ऊपर की तरल पदार्थ ऊर्ध्वाधर मापने की नली से होकर गुजरती है, तो दबाव अंतर के प्रभाव से फ्लोट बढ़ता है, और फ्लोट वृद्धि की ऊंचाई प्रवाह के आकार का प्रतिनिधित्व करती है।फ्लोट में चुंबकीय इस्पात संकेतक में चुंबकीय इस्पात के साथ जोड़ा जाता है और संकेतक में पॉइंटर घुमाने के लिए ड्राइव करने के लिए संकेतक के लिए स्थानांतरित.
दोष की घटना दिखाएँवाल्व पूरी तरह से बंद, प्रवाहमीटर पूर्ण पैमाने दर्शाता है
प्रक्रिया की जाँच1, वाल्व पूरी तरह से बंद है, प्रवाह मीटर पूर्ण पैमाने को दर्शाता है, सबसे पहले प्रवाह मीटर रोटर फंस गया विचार करें।
2क्या रोटेमीटर सिर क्षतिग्रस्त है, क्या शंकु ट्यूब अवरुद्ध है।
उपचार विधि1. रोटेमीटर के चुंबकीय भाग को अवशोषित करने के लिए एक स्क्रूड्राइवर का उपयोग करें, पहले प्रवाहमीटर की प्रतिक्रिया की जांच करें, सामान्य, कोई गिरने की घटना नहीं,रबड़ के हथौड़े से फ्लोमीटर के नीचे टैप करें, और अभी भी पूर्ण पैमाने दिखाने के लिए, और इसे रोटेमीटर कार्ड के रूप में न्याय.
2थर्मल इन्सुलेशन कपास निकालें, हीट ट्रेसिंग खोलें, दस्ताने पहनें, और प्रवाह मीटर निकालने के लिए तैयार रहें।
3, निचले फ्लैंज के चार शिकंजा हटा दें, बल समान होना चाहिए, और फिर दबाव खाली होने के बाद शिकंजा हटा दें।
4, प्रवाह मीटर निकालें, सर्किप निकालें, रोटर निकालें, रोटर लोहे के पाउडर से जुड़ा हुआ है। एक चादर से पोंछें और पानी से कुल्ला करें।
5. रोटर को स्थापित करें, रोटर के विरुद्ध स्क्रूड्राइवर के साथ ऊपर और नीचे ले जाएं, लचीले ढंग से ले जाएं, और फ्लोमीटर स्थापित करें।
6, प्रक्रिया उपयोग करने के लिए प्रवाह मीटर, सामान्य संचालन।
धन्यवाद.

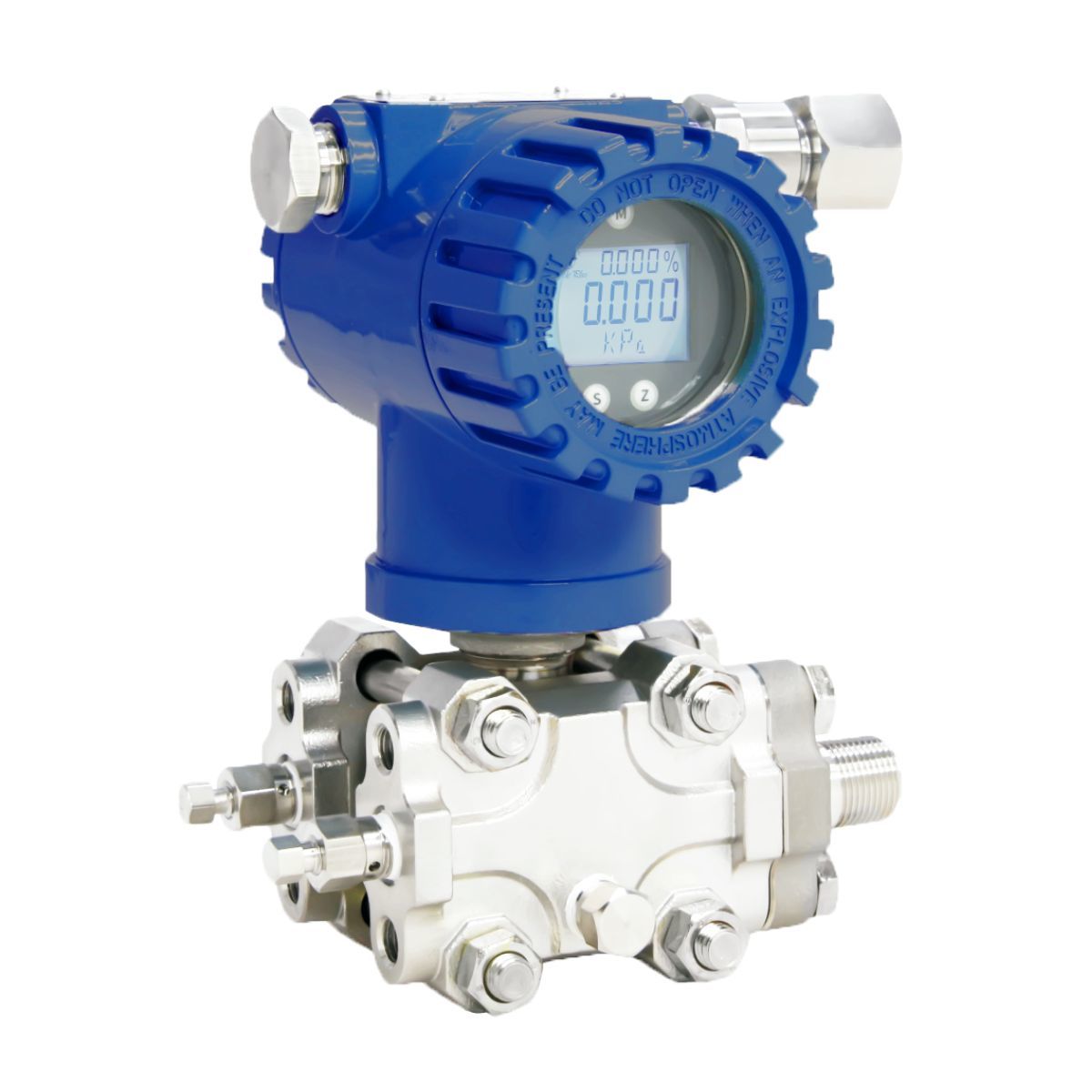

दबाव ट्रांसमीटर औद्योगिक स्वचालन नियंत्रण में उपयोग किए जाने वाले सबसे आम सेंसर प्रकारों में से एक हैं।कैपेसिटिव प्रकार और मोनोक्रिस्टलाइन सिलिकॉन अनुनाद प्रकार तीन मुख्य प्रकार हैं, प्रत्येक अपने स्वयं के अद्वितीय कार्य सिद्धांत, फायदे और नुकसान और अनुप्रयोग परिदृश्यों के साथ
पीज़ोरेसिस्टिव प्रेशर ट्रांसमीटर
कार्य सिद्धांत
पीज़ोरेसिटिव दबाव ट्रांसमीटर दबाव के कारण होने वाले यांत्रिक विरूपण को विद्युत संकेतों में परिवर्तित करने के लिए मोनोक्रिस्टलाइन या पॉलीसिलिकॉन के पीज़ोरेसिटिव प्रभाव का उपयोग करते हैंः
1दबाव संवेदी व्यासपीठ पर कार्य करता है और व्यासपीठ लोचदार विकृति बन जाता है।
2डायफ्राम पर स्थित पिज़ोरेसिटिव तत्व (प्रतिरोधक) बल के कारण अपने प्रतिरोध मूल्य को बदल देता है।
3प्रतिरोध परिवर्तन को व्हीटस्टोन ब्रिज के माध्यम से वोल्टेज सिग्नल में परिवर्तित किया जाता है, और आउटपुट विद्युत सिग्नल दबाव के आनुपातिक होता है।
लाभः
1उच्च परिशुद्धता।
2सरल संरचना और कम लागत।
3तेजी से प्रतिक्रिया की गति, गतिशील दबाव माप के लिए उपयुक्त है।
नुकसानः
1यह तापमान के प्रति संवेदनशील होता है और तापमान की भरपाई की आवश्यकता होती है।
2यांत्रिक कंपन के प्रति संवेदनशील।
3सामान्य दीर्घकालिक स्थिरता, बड़ा बहाव।
अनुप्रयोग परिदृश्य
• तरल पदार्थों, गैसों और वाष्पों के दबाव माप।
• व्यापक इंजीनियरिंग अनुप्रयोग, जैसे जल उपचार उपकरण, ऑटोमोबाइल तेल दबाव, प्रशीतन प्रणाली, आदि।
क्षमतात्मक दबाव ट्रांसमीटर
कार्य सिद्धांत
क्षमतात्मक दबाव ट्रांसमीटर क्षमता परिवर्तन का कारण दबाव का उपयोग करता है सिद्धांतः
1दबाव धातु या गैर-धातु व्यासपीठ पर कार्य करता है, जिससे व्यासपीठ का लोचदार विरूपण होता है।
2डायफ्राम और स्थिर इलेक्ट्रोड एक चर संधारित्र बनाते हैं, और दबाव परिवर्तन के कारण संधारित्र मूल्य बदल जाता है।
3क्षमता परिवर्तन को विद्युत संकेत में परिवर्तित किया जाता है और आउटपुट संकेत दबाव के आनुपातिक होता है।
लाभः
1उच्च संवेदनशीलता, विशेष रूप से छोटे दबाव माप के लिए उपयुक्त है।
2कम तापमान प्रभाव, अच्छी दीर्घकालिक स्थिरता।
3उच्च और निम्न दबाव माप के लिए उपयुक्त है।
नुकसानः
1अशुद्धियों, आर्द्रता और अन्य वातावरण के प्रति संवेदनशील, विशेष उपचार की आवश्यकता होती है।
2सिग्नल प्रोसेसिंग जटिल है और इसकी लागत अपेक्षाकृत अधिक है।
3प्रतिक्रिया गति पिज़ोरेसिटिव प्रकार की तुलना में थोड़ा धीमी है।
अनुप्रयोग परिदृश्य
• परिशुद्धता परिदृश्य, जैसे चिकित्सा वायु दबाव, खाद्य प्रसंस्करण उपकरण।
• उच्च तापमान, उच्च दबाव, अत्यधिक संक्षारक परिस्थितियां, जैसे कि रासायनिक और पेट्रोलियम उद्योग।
मोनोक्रिस्टलीय सिलिकॉन अनुनाद दबाव ट्रांसमीटर
कार्य सिद्धांत
मोनोक्रिस्टलीय सिलिकॉन अनुनाद दबाव ट्रांसमीटर मोनोक्रिस्टलीय सिलिकॉन में अनुनाद आवृत्ति परिवर्तन के सिद्धांत का उपयोग करता हैः
1सूक्ष्म अनुनादकों को मोनोक्रिस्टलीय सिलिकॉन डायफ्राम पर संसाधित किया जाता है।
2दबाव के कारण व्यासिका विकृत होती है, जिसके परिणामस्वरूप अनुनाद के तनाव में परिवर्तन होता है।
3तनाव परिवर्तन resonator की कंपन आवृत्ति को बदल देता है।
4. अनुनाद आवृत्ति परिवर्तन को मापने के बाद, एल्गोरिथ्म के माध्यम से दबाव मूल्य की गणना करें.
लाभः
1उच्च परिशुद्धता
2. अच्छी दीर्घकालिक स्थिरता, छोटी बहाव, दीर्घकालिक माप के लिए उपयुक्त।
3विद्युत चुम्बकीय और पर्यावरणीय हस्तक्षेप के प्रति संवेदनशील नहीं।
4उच्च तापमान, उच्च दबाव और कठोर वातावरण के लिए उपयुक्त।
नुकसानः
1उच्च विनिर्माण लागत और उच्च मूल्य।
2प्रतिक्रिया की गति थोड़ी धीमी है, स्थिर या अर्धगतिशील माप के लिए उपयुक्त है।
3जटिल डिजाइन और कैलिब्रेशन।
अनुप्रयोग परिदृश्य
उच्च सटीकता और विश्वसनीयता की आवश्यकता वाले अनुप्रयोग, जैसे तेल और गैस पाइपलाइन, एयरोस्पेस दबाव माप।
• माप और अनुसंधान उपकरण।
1.कोरिओलिस द्रव्यमान प्रवाहमीटरद्रव्यमान प्रवाह माप के दो प्रकार हैंः प्रत्यक्ष (तरल द्रव्यमान प्रवाह का प्रत्यक्ष माप) और अप्रत्यक्ष (वॉल्यूम प्रवाहमीटर और घनत्वमापकों के संयोजन के माध्यम से द्रव्यमान प्रवाह का माप) ।कोरिओलिस द्रव्यमान प्रवाहमीटर प्रत्यक्ष प्रकार के होते हैं.
2कार्य सिद्धांतद्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रव द्रउत्पन्न कोरिओलिस बल एक टोक़ का गठन करेगा, जो गुजरते द्रव्यमान के आनुपातिक है, इसलिए पाइपलाइन के माध्यम से द्रव की द्रव्यमान प्रवाह दर को मापा जा सकता है।कोरिओलिस बल एक घुमावदार संदर्भ फ्रेम में जड़ता द्वारा उत्पन्न एक काल्पनिक बल है, जिसका उपयोग किसी वस्तु के गति पथ के विचलन का वर्णन करने के लिए किया जाता है।कोरिओलिस बल की दिशा वस्तु की गति की दिशा और घूर्णन अक्ष की दिशा के लंबवत हैउदाहरण के लिए, पृथ्वी जैसी घूर्णन प्रणाली में, कोरिओलिस बल का वायुमंडलीय और महासागरीय प्रवाह पर महत्वपूर्ण प्रभाव पड़ता है।कोरिओलिस बल उत्तरी गोलार्ध में हवा को दाएं और दक्षिणी गोलार्ध में बाएं मोड़ता हैचक्रवातों और एंटीसाइक्लोनों के गठन में यह विचलन प्रभाव महत्वपूर्ण भूमिका निभाता है।
3कोरिओलिस द्रव्यमान प्रवाहमीटर विशेषताएं1 उच्च माप सटीकता, द्रव्यमान प्रवाह का प्रत्यक्ष माप, तापमान, दबाव कारकों से प्रभावित नहीं।2 बाहरी कंपन हस्तक्षेप के प्रति संवेदनशील, पाइपलाइन के कंपन को समाप्त किया जाना चाहिए।3 गैस-तरल मिश्रण या कम घनत्व वाले गैस तरल पदार्थ को मापा नहीं जा सकता है, इसलिए पाइप में गैस-तरल मिश्रण से स्थापना के दौरान बचना चाहिए।प्रवाह मीटर ऊर्ध्वाधर पाइप अनुभाग/नीचे बिंदु में होना चाहिए ताकि बैक प्रेशर वाष्पीकरण या पाइपलाइन असंतोष से बचा जा सकेगैस माध्यम के लिए, मापने की नली में द्रव के संचय के कारण माप त्रुटि से बचने के लिए प्रवाहमीटर को स्थानीय निम्न बिंदु पर नहीं रखा जा सकता है।
④आगे और पीछे के सीधे पाइप अनुभागों के लिए कोई आवश्यकता नहीं है;5 कीमत महंगी है;
⑥ग्लोब वाल्व की स्थापना से पहले और बाद में, शून्य सुधार के लिए सुविधाजनक।

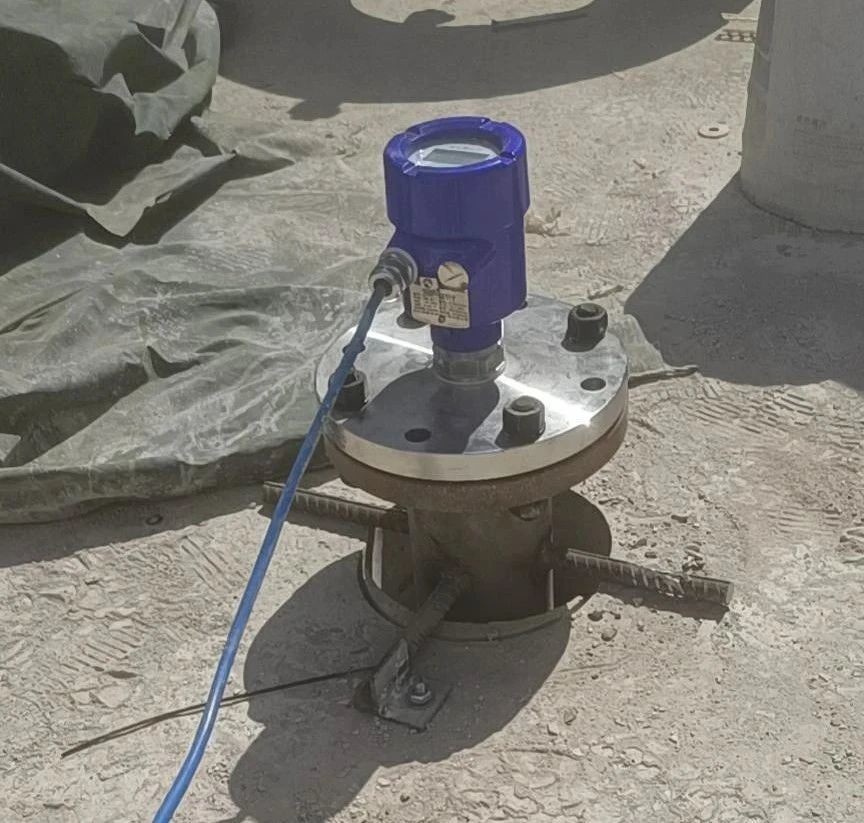

निर्देशित तरंग रडार का माप इंटरफेस माध्यम के डायलेक्ट्रिक स्थिरांक में अंतर और विद्युत चुम्बकीय तरंग प्रतिबिंब के सिद्धांत पर आधारित है।
1विद्युत चुम्बकीय तरंग परावर्तन तंत्र:निर्देशित तरंग रडार द्वारा उत्सर्जित विद्युत चुम्बकीय तरंगें विभिन्न माध्यमों से मिलने पर आंशिक रूप से प्रतिबिंबित होंगी।इस प्रतिबिंब की तीव्रता आसन्न माध्यमों के बीच विद्युतरोधक स्थिरांक में अंतर पर निर्भर करती है.एक उच्च विद्युतरोधक स्थिरांक वाला माध्यम मजबूत संकेतों को प्रतिबिंबित करेगा। उदाहरण के लिए, पानी (≈ 80) का विद्युतरोधक स्थिरांक तेल (≈ 2-4) से बहुत अधिक है,तो परावर्तित संकेत तेल-पानी इंटरफ़ेस पर बहुत स्पष्ट है.
2सिग्नल वितरण:विद्युत चुम्बकीय तरंगें सबसे पहले तरल पदार्थ की सतह (जैसे तेल के भंडारण के शीर्ष) से मिलती हैं, जहां वे अपने पहले प्रतिबिंब से गुजरती हैं।शेष विद्युत चुम्बकीय तरंगें तब तक फैलती रहती हैं जब तक कि वे तेल-पानी के अंतरफलक तक नहीं पहुंच जाती हैं, जिसके परिणामस्वरूप दूसरा प्रतिबिंब होता है।दो प्रतिबिंबित संकेत प्राप्त करने के बाद, उपकरण समय अंतर और संकेत की ताकत के आधार पर तरल स्तर की ऊंचाई और इंटरफ़ेस ऊंचाई की गणना करता है।
3दोहरे इंटरफेस मापःतेल-पानी मिश्रणों के लिए, निर्देशित तरंग रडार एक साथ शीर्ष तेल स्तर की स्थिति और निचले तेल-पानी इंटरफ़ेस की ऊंचाई को माप सकता है
तरल थर्मल द्रव्यमान प्रवाह सेंसर कैसे काम करता है?
थर्मल द्रव्यमान प्रवाह सेंसर द्रव के द्रव्यमान प्रवाह को मापने के लिए द्रव की थर्मल विशेषताओं का उपयोग करते हैं। जैसा कि चित्र 1 में दिखाया गया है, हीटर के माध्यम से प्रवाहशील द्रव में गर्मी लाई जाती है,और (तापमान) सेंसर मापता है कि द्रव द्वारा कितनी गर्मी अवशोषित की जाती हैइस प्रकार के तरल पदार्थों के थर्मल मास फ्लोमीटर में हीटर और सेंसर स्टेनलेस स्टील के मुख्य नलिका को बिना किसी चलती भागों या बाधाओं के घेर लेते हैं।
तरल द्रव्यमान प्रवाह नियंत्रक:तरल प्रवाह नियंत्रण तरल द्रव्य द्रव्य प्रवाह मीटर शरीर में एक नियंत्रण वाल्व को एकीकृत करके या एक अलग नियंत्रण वाल्व जोड़कर प्राप्त किया जा सकता है।
द्रव थर्मल द्रव्यमान प्रवाहमीटर और नियंत्रकों का उपयोग कहाँ किया जाता है?विमान निर्माण में स्नेहक के मात्रात्मक खिला - तरल थर्मल द्रव्यमान प्रवाहमीटर का उपयोग विमान के धनुष भागों के ड्रिलिंग में बोरहोल तेल के मात्रात्मक खिला की निगरानी के लिए किया जाता है.

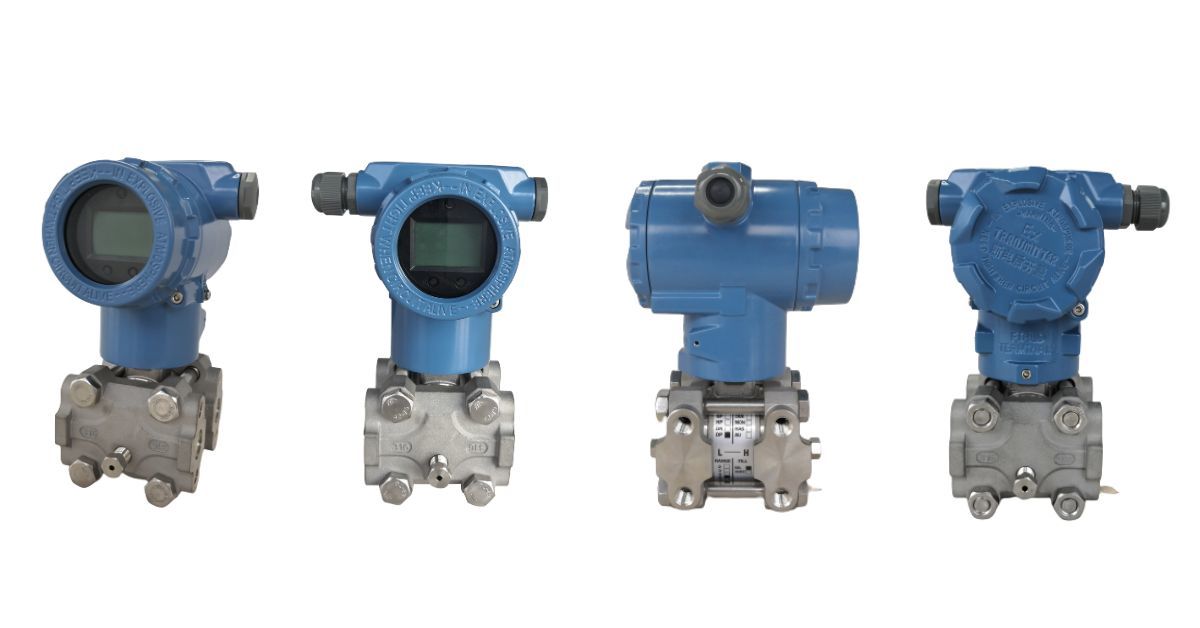

प्रवाह माप के लिए अंतर दबाव प्रेषक का सिद्धांत बर्नौली समीकरण और द्रव यांत्रिकी में अंतर दबाव-प्रवाह संबंध पर आधारित है।
सिद्धांत कथन
अंतर दबाव प्रेषक पाइप में एक विशेष उपकरण जैसे थ्रॉटलिंग डिवाइस से पहले और बाद में द्रव द्वारा उत्पादित दबाव में अंतर को मापकर प्रवाह की गणना करते हैं।बर्नौली के समीकरण के अनुसार, जब एक तरल पदार्थ एक पाइप में एक थ्रॉटलिंग डिवाइस (जैसे, ओरिफिस प्लेट, वेंचुरी ट्यूब, नोजल) से गुजरता है,प्रवाह दर में परिवर्तन के कारण थ्रॉटलिंग डिवाइस के सामने और पीछे के बीच दबाव का अंतर हैदबाव अंतर द्रव की प्रवाह दर से संबंधित है।
गणना सूत्र
अंतर दबाव ट्रांसमीटर द्वारा मापा दबाव अंतर और आयतन प्रवाह दर के बीच संबंध निम्नलिखित सूत्र द्वारा व्यक्त किया जा सकता है
संगत हार्डवेयर
प्रवाह को मापने के लिए अंतर दबाव प्रेषक का उपयोग निम्नलिखित हार्डवेयर के साथ किया जाना चाहिए:1थ्रॉटल डिवाइसः पाइपलाइन में दबाव अंतर उत्पन्न करने के लिए प्रयोग किया जाता है। सामान्य थ्रॉटलिंग उपकरणों में शामिल हैंः• ओरिफिस प्लेट: एक साधारण शीट जिसमें केंद्र में एक छोटा छेद होता है, जो अधिकांश तरल पदार्थों के लिए उपयुक्त होता है।• वेंचुरी पाइप: संकुचन-विस्तार पाइप, कम दबाव हानि, उच्च परिशुद्धता माप के लिए उपयुक्त।• नोजल: उच्च प्रवाह दर वाले द्रव के लिए उपयुक्त, दबाव का नुकसान ओरिफिस प्लेट की तुलना में छोटा है।2प्रवाह गणना यंत्र: अंतर दबाव प्रेषक द्वारा विद्युत संकेत के आउटपुट को प्रवाह संकेत में परिवर्तित करने के लिए प्रयोग किया जाता है।यह एक औद्योगिक नियंत्रण प्रणाली में एक प्रवाह एकीकृत या पीएलसी द्वारा प्राप्त किया जा सकता है.3पाइप और फिटिंगः पाइप और फिटिंग डिफरेंशियल प्रेशर ट्रांसमीटर और थ्रॉटलिंग डिवाइस की स्थापना और फिक्सिंग के लिए।
थ्रॉटलिंग डिवाइस का चयन आधार
उपयुक्त थ्रॉटलिंग डिवाइस का चयन करने के लिए निम्नलिखित कारकों पर विचार करना आवश्यक हैः
1तरल पदार्थ की विशेषताएं: विभिन्न उपकरण विभिन्न तरल पदार्थों (जैसे तरल, गैस, भाप) के लिए उपयुक्त हैं।
2माप की सटीकताः उच्च परिशुद्धता माप के लिए, वेंचुरी ट्यूब या नोजल अधिक उपयुक्त है।
3दबाव हानि आवश्यकताएंः यदि कम दबाव हानि की आवश्यकता है, तो वेंचुरी या संतुलन प्रवाहमीटर एक बेहतर विकल्प है।
4लागत और रखरखावः छेद प्लेट की लागत कम है, लेकिन रखरखाव अधिक बार होता है; वेंचुरी ट्यूब और नोजल महंगे हैं लेकिन रखरखाव में आसान हैं।
शांक्सी नुओयिंग ऑटोमेशन इंस्ट्रूमेंट कं, लिमिटेड एक ऐसा उद्यम है जो स्तरित उपकरणों के अनुसंधान, डिजाइन, उत्पादन और बिक्री को एकीकृत करता है।यह एक उच्च-तकनीकी संस्था है जो शीआन डाक और दूरसंचार विश्वविद्यालय की गहन उच्च-तकनीकी प्रतिभाओं और मजबूत तकनीकी शक्ति पर निर्भर होकर विकसित हुई है।वर्तमान में, हमारे पास पांच श्रृंखलाओं में 60 से अधिक उत्पाद हैं, जैसे कि रडार स्तर मीटर, आरएफ प्रवेश स्तर मीटर, स्तर स्विच, दबाव मीटर और प्रवाह मीटर।
निम्नलिखित संदर्भ के लिए इन पांच श्रृंखलाओं के उत्पाद वर्गीकरण विवरण हैं
स्तरमीटर● 80 जी रडार स्तर मीटर

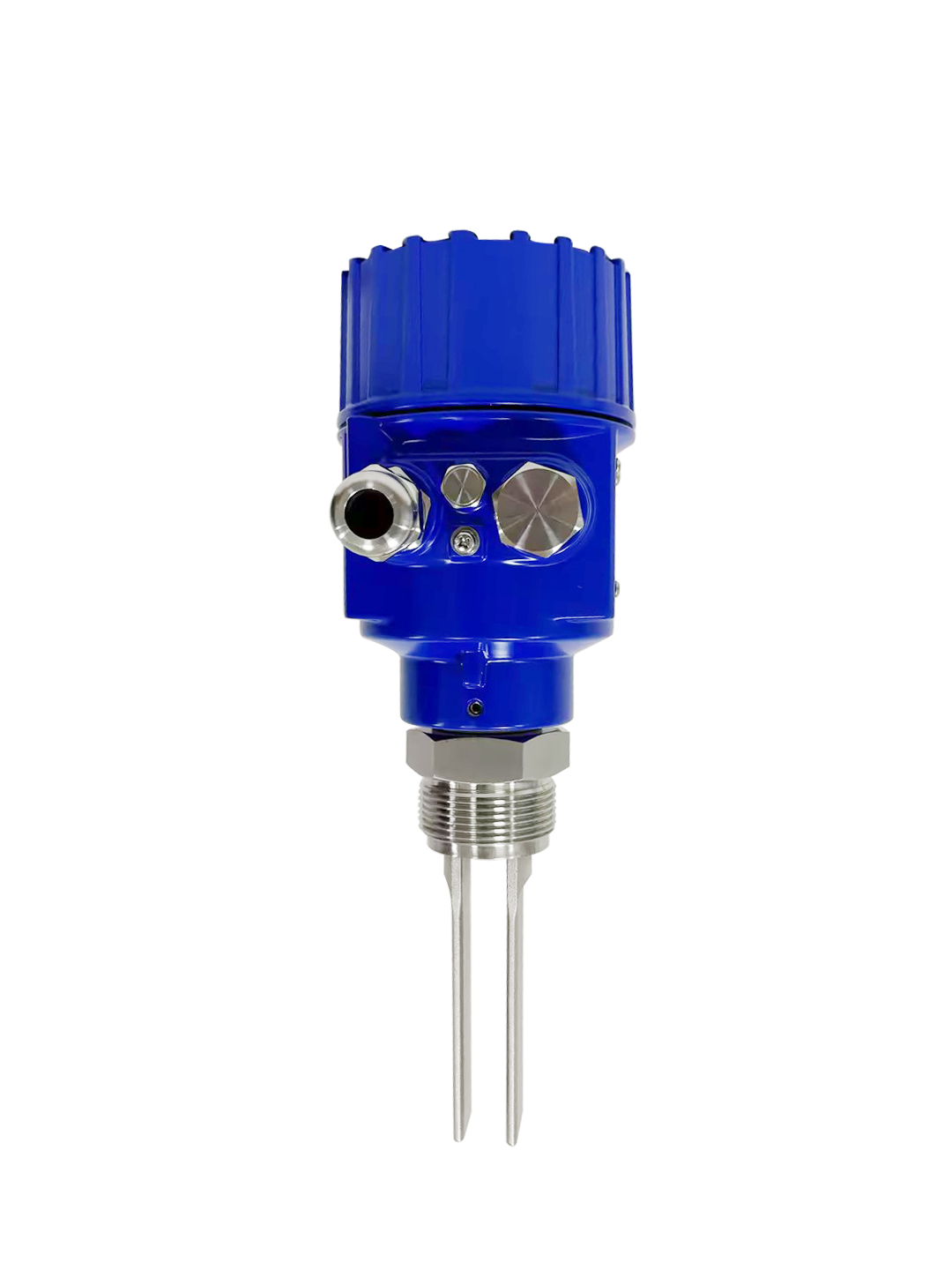

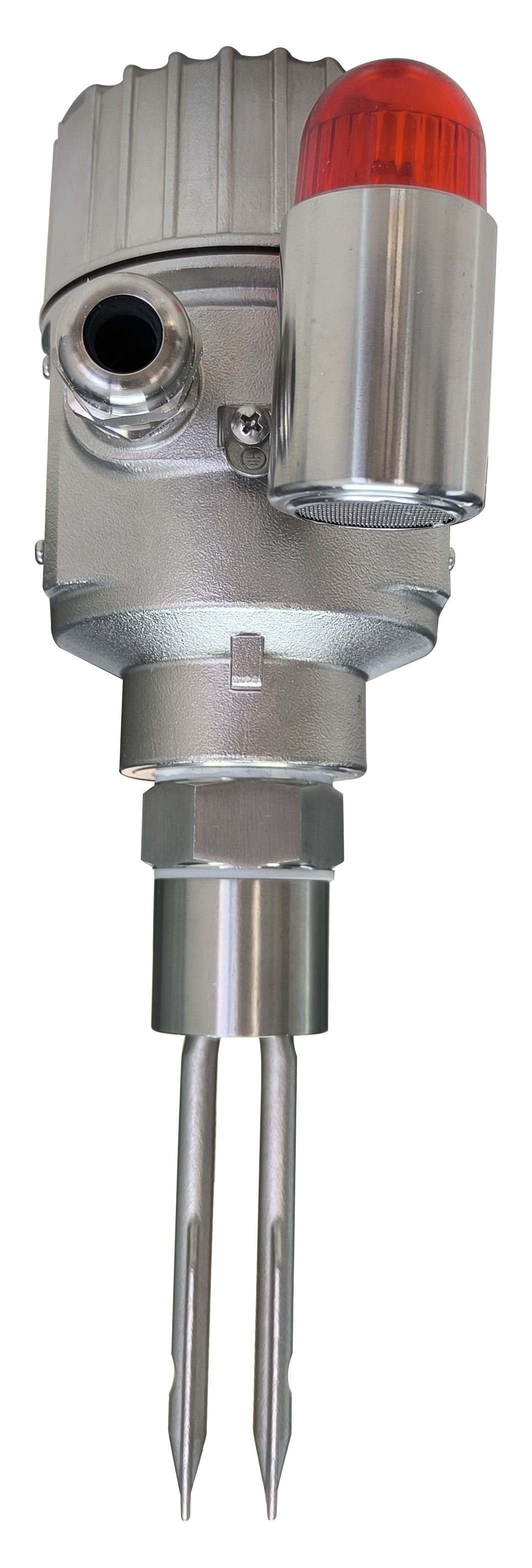

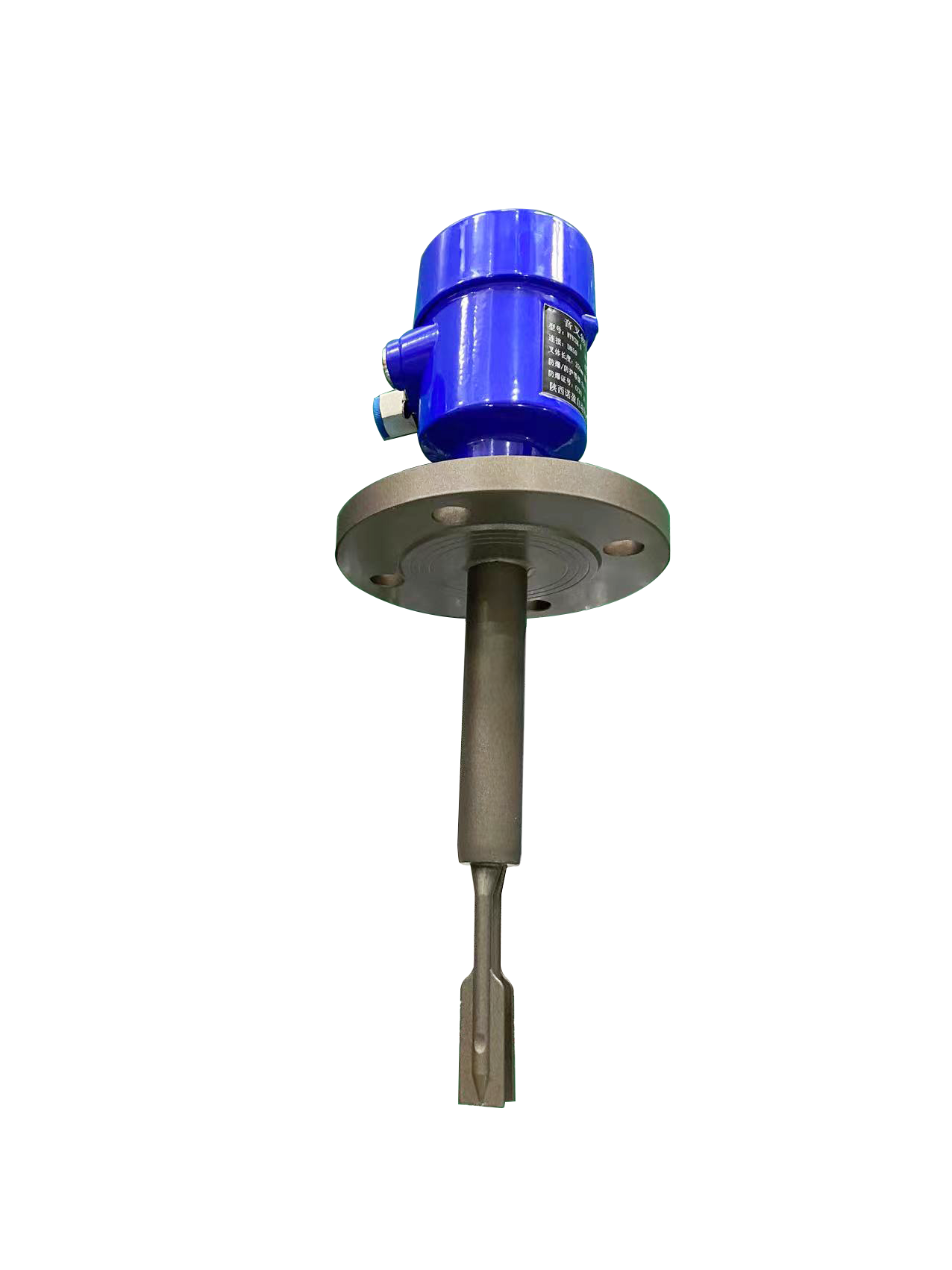

● ट्यूनिंग फोर्क स्तर स्विच
● 26G रडार स्तर मीटर
● माइक्रोवेव स्तर स्विच
● निर्देशित तरंग रडार स्तर मीटर
● आरएफ प्रवेश स्विच
● आरएफ प्रवेश स्तर मीटर
● आरएफ कैपेसिटर स्विच

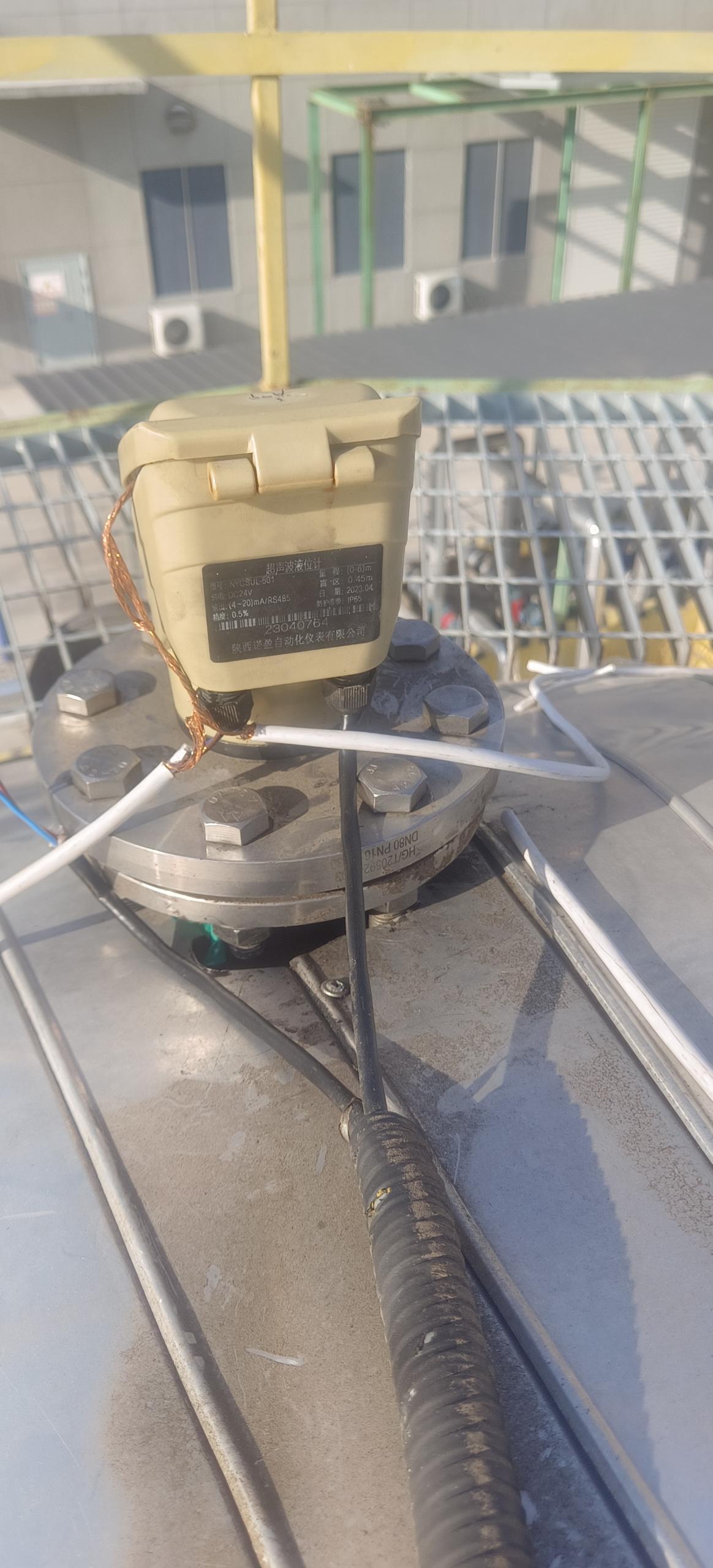

● अल्ट्रासोनिक स्तर मीटर
● घूर्णन सामग्री स्तर स्विच बंद करो

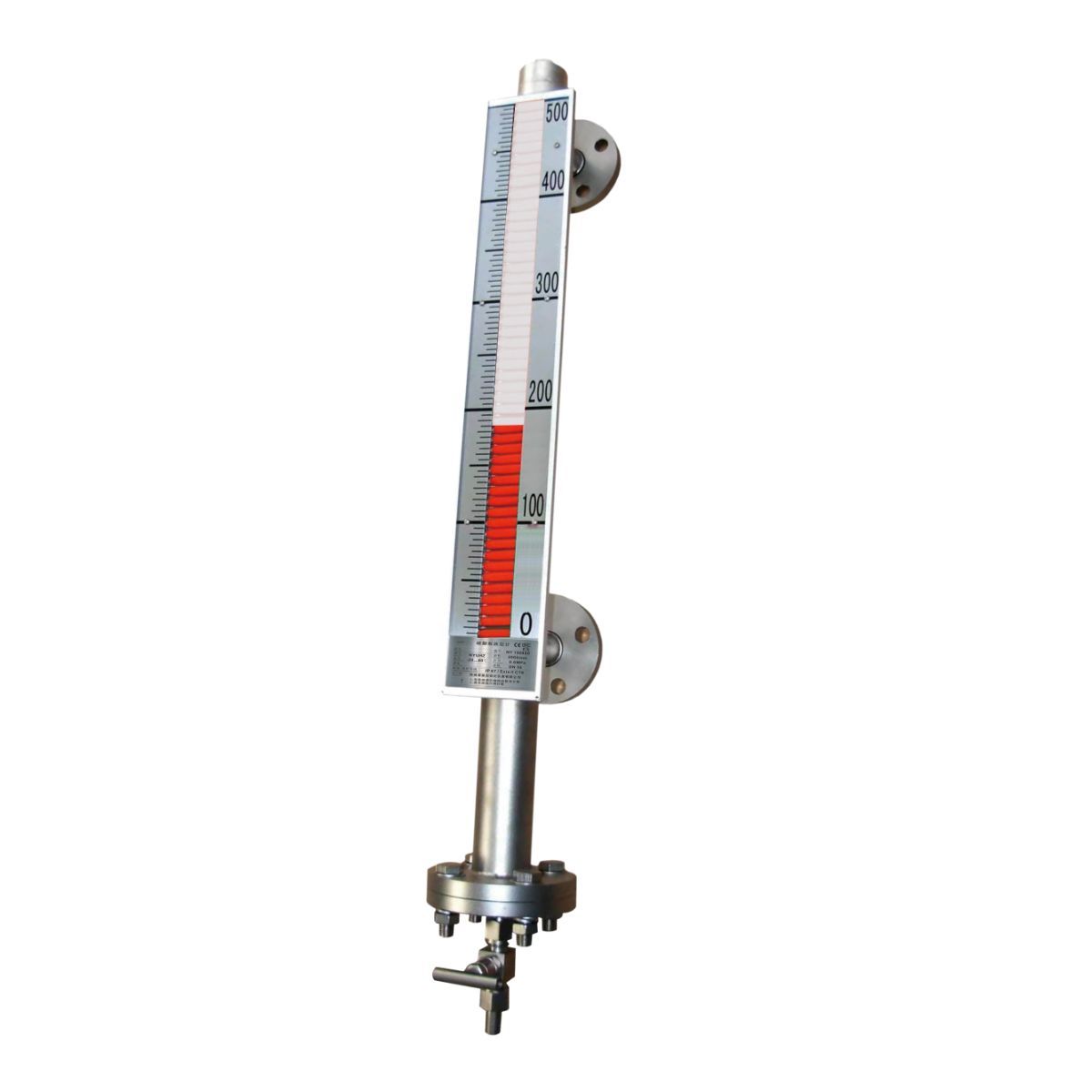

● चुंबकीय स्तर मीटर
● बाहरी अल्ट्रासोनिक स्विच
● ट्यूनिंग फोर्क डेंसिटोमीटर
दबाव यंत्र
● मोनोक्रिस्टलाइन सिलिकॉन अंतर दबाव ट्रांसमीटर
● मोनोक्रिस्टलीय सिलिकॉन उच्च स्थैतिक अंतर दबाव ट्रांसमीटर
● मोनोक्रिस्टलीय सिलिकॉन पूर्ण दबाव ट्रांसमीटर
● मोनोक्रिस्टलाइन सिलिकॉन दबाव ट्रांसमीटर
● मोनोक्रिस्टलीय सिलिकॉन फ्लैंज दबाव ट्रांसमीटर
● एकल क्रिस्टल सिलिकॉन एकल फ्लैंज तरल स्तर ट्रांसमीटर
● मोनोक्रिस्टलाइन सिलिकॉन एकल फ्लैंज रिमोट ट्रांसमीटर
● मोनोक्रिस्टलीय सिलिकॉन डबल फ्लैंज रिमोट ट्रांसमीटर
प्रवाह मीटर

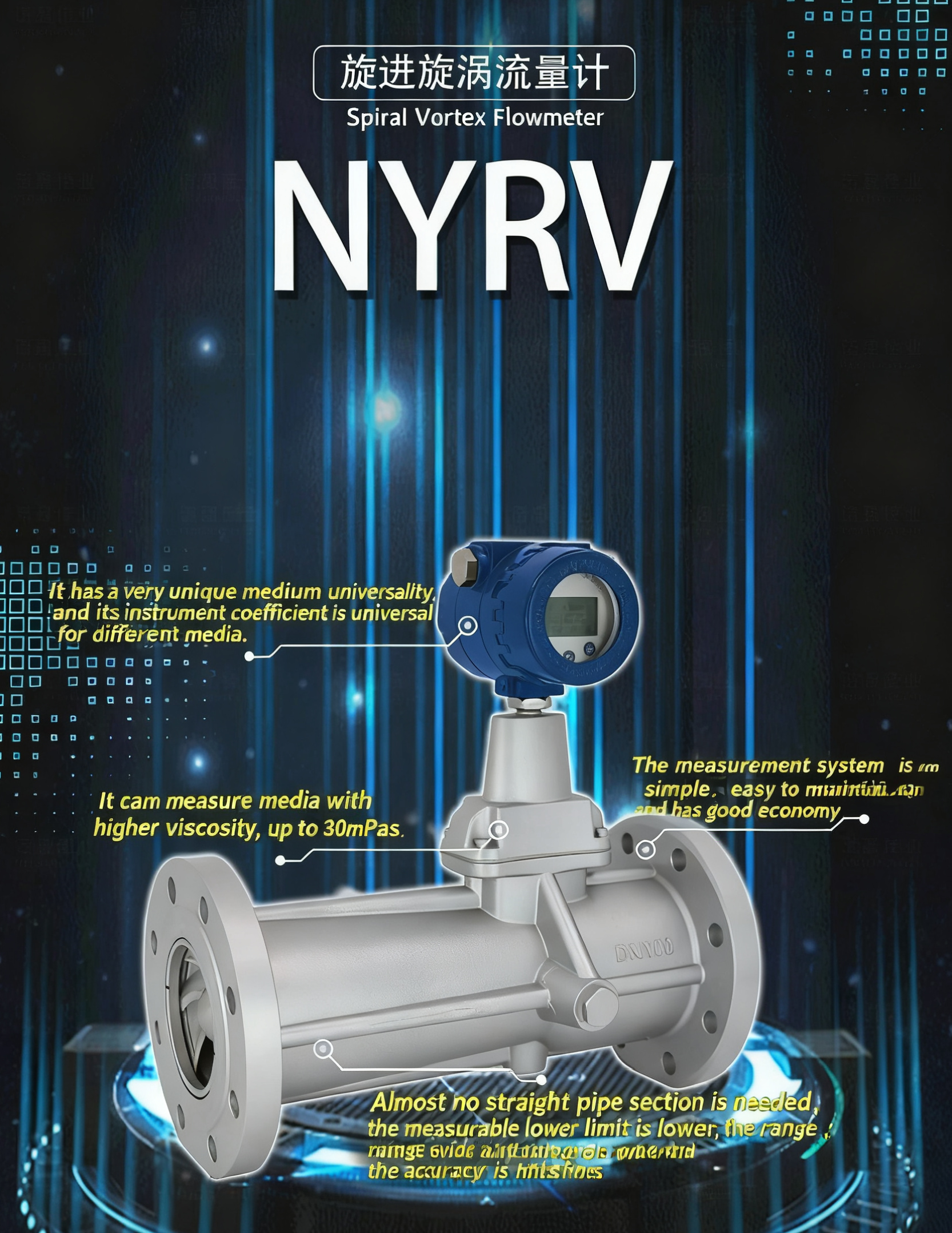

● एनवाईआरवी- प्रेसेशन वर्टेक्स फ्लोमीटर
● NYLD-WL टरबाइन फ्लोमीटर
● NYLUGB वर्टेक्स फ्लोमीटर
● NYLZ धातु ट्यूब फ्लोट फ्लोमीटर
● NY-LD पाइप प्रकार का विद्युत चुम्बकीय प्रवाहमापक
● NYMF600 द्रव्यमान प्रवाहमीटर
● आईआरजीए गैस अल्ट्रासोनिक फ्लोमीटर

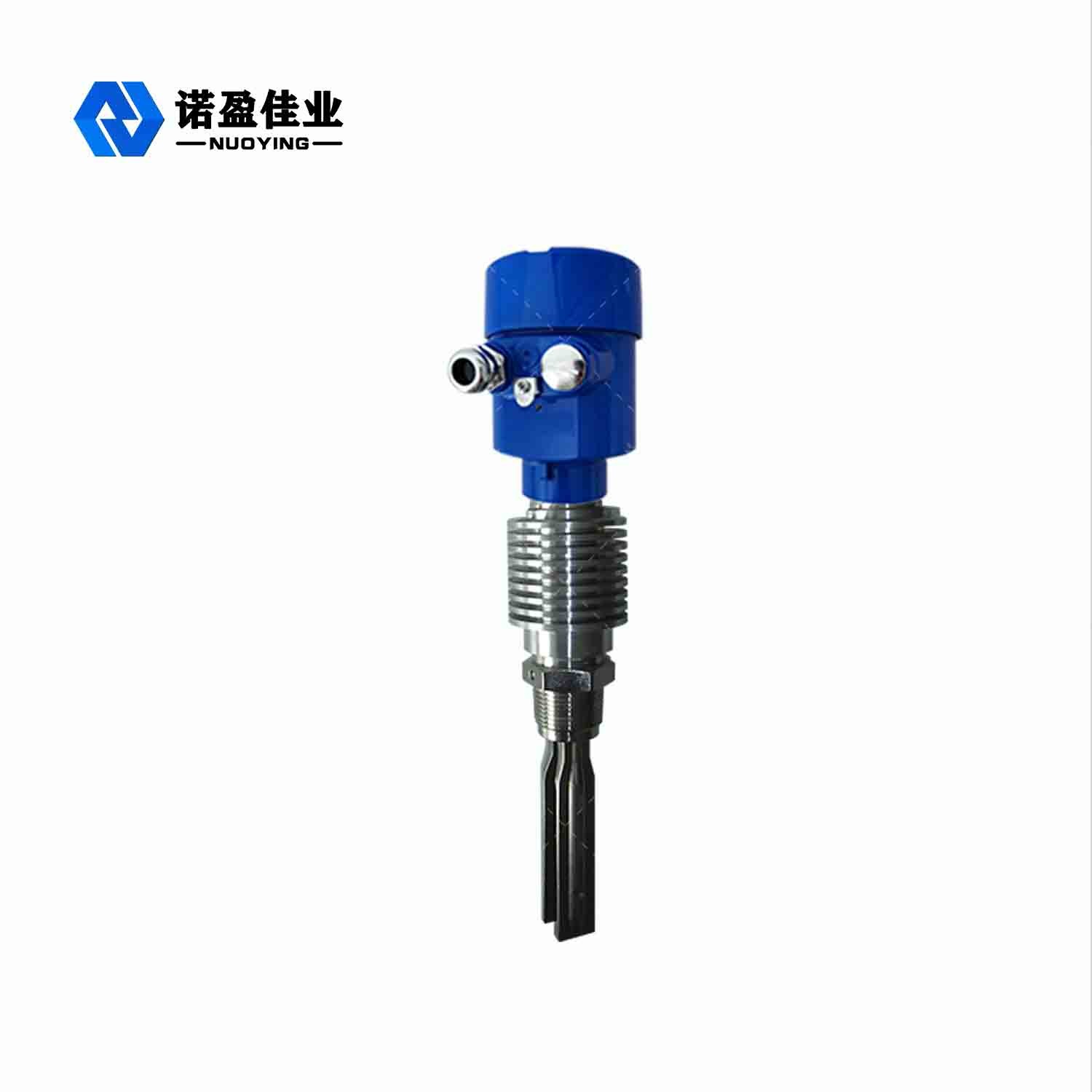

स्तर स्विच में सेंसर के लिए पांच सामान्य सिग्नल आउटपुट प्रकार हैंः रिले आउटपुट, दो-वायर आउटपुट, ट्रांजिस्टर आउटपुट, संपर्क रहित आउटपुट और NAMUR आउटपुट। उनमें से,रिले आउटपुट सबसे व्यापक रूप से प्रयोग किया जाता है, ट्रांजिस्टर आउटपुट और संपर्क रहित आउटपुट शायद ही कभी शामिल होते हैं, और दो तारों के आउटपुट और NAMUR आउटपुट का उपयोग मुख्य रूप से आंतरिक सुरक्षा के उद्देश्य से आंतरिक रूप से सुरक्षित प्रणालियों में किया जाता है।तो क्या दो तार उत्पादन और आवेदन के मामले में NAMUR उत्पादन के बीच अंतर है?
दो तार प्रणाली चार तार प्रणाली (दो बिजली आपूर्ति लाइनें और दो संचार लाइनें) के सापेक्ष एक संचार और बिजली आपूर्ति विधि है।बिजली की आपूर्ति लाइन और संकेत लाइन एक में संयुक्त कर रहे हैं, और दो लाइनें संचार और बिजली की आपूर्ति का एहसास करती हैं। दो-वायर उपकरण एक बिजली की आपूर्ति के बिना एक लाइन है, अर्थात, उनके पास एक स्वतंत्र कार्य शक्ति की आपूर्ति नहीं है।बिजली की आपूर्ति बाहरी रूप से शुरू की जानी चाहिए, आमतौर पर सुरक्षा बाधा के लिए सेंसर को बिजली देने के लिए, और सिग्नल यह एक निष्क्रिय संकेत है। दो तार प्रणाली आम तौर पर 4 ~ 20mA डीसी करंट का उपयोग करता है सिग्नल प्रसारित करने के लिए।20mA की ऊपरी सीमा विस्फोट-सबूत आवश्यकताओं के कारण है: 20mA चालू और बंद करंट से उत्पन्न चिंगारी ऊर्जा गैस को प्रज्वलित करने के लिए पर्याप्त नहीं है।यह सामान्य संचालन के दौरान 4mA से कम नहीं होगाजब ट्रांसमिशन लाइन किसी खराबी के कारण डिस्कनेक्ट हो जाती है, तो लूप का करंट 0.2mA तक गिर जाता है, जिसे अक्सर लाइन ब्रेक अलार्म मान के रूप में उपयोग किया जाता है, और 8mA और 16mA का उपयोग स्तर अलार्म मान के रूप में किया जाता है।
NAMUR मानक पहली बार 2009 में चीन में आया था। यह मूल रूप से निकटता स्विच उद्योग में उपयोग किया गया था, इसलिए इसका कार्य सिद्धांत निकटता स्विच द्वारा परिभाषित किया गया है। इसका कार्य सिद्धांत हैःसेंसर को लगभग 8V का डीसी वोल्टेज प्रदान करने की आवश्यकता है. सेंसर के पास आने वाली धातु वस्तु की दूरी के अनुसार, 1.2mA से 2.1mA तक का वर्तमान संकेत उत्पन्न होगा। कैलिब्रेटेड स्विच करंट का विशिष्ट मूल्य 1.55mA है।जब वर्तमान कम से उच्च या 1 के बराबर से बदल जाता है.75 एमए, एक आउटपुट सिग्नल परिवर्तन (० से १ या OFF से ON तक) उत्पन्न किया जाएगा। जब वर्तमान उच्च से निम्न में बदलता है और 1.55 एमए से कम होता है, तो एक आउटपुट सिग्नल परिवर्तन (१ से ०,० से ०,०) उत्पन्न होता है।या चालू से बंद करने के लिए) उत्पन्न किया जाएगाइस प्रकार, इसका उपयोग यह जांचने के लिए किया जा सकता है कि धातु की वस्तु निकट आ रही है या नहीं।
NAMUR के कार्य सिद्धांत से यह देखा जा सकता है कि यह दो तारों के आउटपुट के समान है। यह अलगाव बाधा (आमतौर पर 8.2VDC,दो तार है 24VDC) और अपने वर्तमान संकेत का पता लगाता हैNAMUR आउटपुट का पता लगाने का बिंदु आमतौर पर ≤1.2mA और ≥2.1mA होता है (विभिन्न कंपनियां अलग-अलग पता लगाने के बिंदु निर्धारित करती हैं), और दो तारों के आउटपुट का पता लगाने का बिंदु आम तौर पर 8mA और 16mA होता है।स्विच संकेत अलगाव बाधा के माध्यम से परिवर्तित किया जाता है और अंत में डीसीएस या पीएलएसी नियंत्रण कक्ष के लिए आउटपुट.
इसके और दो तार प्रणाली के बीच अंतर यह है कि इसका वर्तमान और वोल्टेज कम है, और उपयोग की जाने वाली सुरक्षा बाधा की शक्ति की आवश्यकता कम है, लेकिन अपेक्षाकृत,इसकी कीमत दो तार आउटपुट की तुलना में बहुत अधिक महंगा है.
वर्तमान में चीन में आंतरिक सुरक्षा प्रणाली में दो तारों के आउटपुट का व्यापक रूप से उपयोग किया जाता है और NAMUR आउटपुट का उपयोग कम किया जाता है। कारण निम्नलिखित दो बिंदुओं से अधिक कुछ नहीं हैं:
1. NAMUR सिग्नल आउटपुट प्रणाली महंगी है;
2अंतर्निहित रूप से सुरक्षित दो तारों वाला आउटपुट NAMUR आउटपुट को पूरी तरह से बदल सकता है, और इसकी कीमत सस्ती है।
परिचयवायु पृथक्करण इकाई सार्वजनिक कार्यों की सहायक परियोजना है, जो प्रत्येक इकाई, बिजली संयंत्र और सहायक सुविधाओं के निर्माण के लिए नाइट्रोजन, ऑक्सीजन और आर्गॉन प्रदान करती है।नाइट्रोजन का मुख्य उत्पाद शुद्धिकरण के लिए प्रयोग किया जाता हैवायु शीतलन टॉवर एक वायु पूर्व शीतलन प्रणाली है, जिसका मुख्य कार्य गैस को हवा शीतलन टॉवर में संपीड़ित करना है जिसे ठंडा करने और पानी से धोने के लिए है।हवा शीतलन टॉवर के ऊपरी भाग को शीतलक द्वारा ठंडा कम तापमान वाले पानी द्वारा ठंडा किया जाता है (RU1101 ~ 1103), और निचला भाग स्व-सर्कुलेशन पानी प्रणाली के शीतलन पानी से ठंडा होता है।हवा शीतलन टॉवर के शीर्ष एक मुक्त पानी पृथक्करण उपकरण और एक अनूठा विरोधी बाढ़ उपकरण के साथ प्रदान की जाती है हवा में मुक्त पानी को बाहर लाने से रोकने के लिए.
निरीक्षण प्रक्रिया
डबल-फ्लैंग्ड तरल स्तर गेज की जाँच की गई, और सकारात्मक दबाव पक्ष कैप्सूल अस्थिर था, जंग और परत सतह से जुड़े हुए थे। जंग और परत को साफ करने के बाद,यह पाया गया कि कैप्सूल में छोटे छेद थेलेवल गेज को बदलने के बाद सूचक सामान्य हो गया।
कारण विश्लेषणडबल फ्लैंज तरल स्तर मापक कारतूस क्षतिग्रस्त है, और सिलिकॉन तेल की कमी से तरल स्तर में असामान्य उतार-चढ़ाव होता है, जिससे उच्च इंटरलॉक होता है और वायु कंप्रेसर को खाली करने का कारण बनता है।वायु शीतलन टॉवर हवा कंप्रेसर द्वारा संपीड़ित हवा को ठंडा करता है और धूल को साफ करता है, पानी में धूल और अशुद्धियाँ होती हैं, डबल फ्लैंज लेवलमीटर का सकारात्मक दबाव साइड फ्लैंज अपेक्षाकृत स्थिर होता है,और धूल और अशुद्धियों डायाफ्राम की सतह पर गिर जाएगाडायफ्राम की स्केलिंग समस्या को ध्यान में रखे बिना, सकारात्मक दबाव पक्ष पर दबाव इनलेट और कैप्सूल को डिस्चार्ज और फ्लश करने के लिए कोई निर्धारित अवधि नहीं है।
निवारक उपाय:1, सुरक्षा उपकरण प्रणाली के आधार पर, एसआईएल ग्रेडिंग, इंटरलॉकिंग ग्रेड, उपकरण महत्व, उत्पादन प्रभाव के अनुसार, उपकरण उपकरण के वर्गीकरण में सुधार।उपकरण श्रेणी के अनुसार जनशक्ति और धन आवंटित करें, और महत्वपूर्ण उपकरण उपकरण की ओर झुकाव प्रबंधन।2. उपकरण विफलता डेटाबेस के डेटा सुधार और अनुप्रयोग को बढ़ावा देना, उपकरण उपकरण की विफलता को रिकॉर्ड करना,ओवरहाल और रखरखाव के स्वचालित वर्गीकरण के आंकड़ों को प्राप्त करना, उपकरण उपकरण के पूरे जीवन चक्र प्रबंधन को स्थापित करें और उपकरण के रखरखाव और ओवरहाल के लिए विश्वसनीय डेटा समर्थन प्रदान करें।3, प्रमुख इकाइयों के निवारक रखरखाव कार्यक्रम में सुधार, प्रमुख इकाइयों की संलग्न प्रणाली के इंटरलॉक उपकरण को निरीक्षण सामग्री में शामिल किया गया है।और निवारक निर्वहन चक्र के लिए हवा शीतलन टॉवर स्तर गेज का पता लगाने.
