चिपचिपा और कम प्रवाहकीय मीडिया के मिश्रण अनुप्रयोगों के लिए NYYC फोर्क घनत्व मीटर

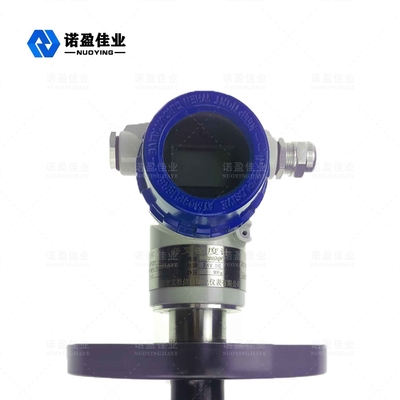

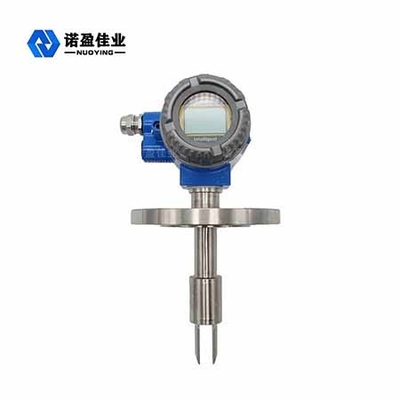

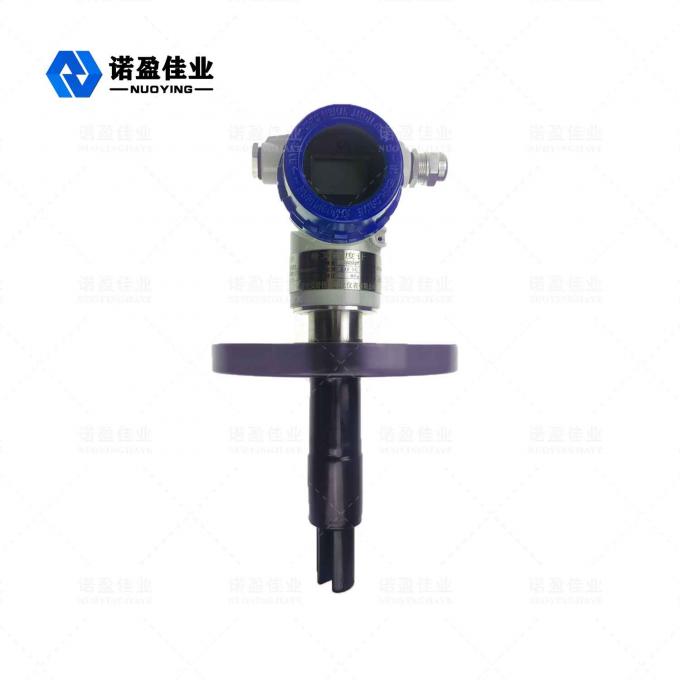

NYDE-CR ट्यूनिंग फोर्क डेंसिटोमीटर
उत्पाद पैरामीटर
विशिष्ट अनुप्रयोग
टैंक और पाइप घनत्व माप
माप सीमा
0.5~2.5g/cc ((500~2500kg/m3)
विद्युत आपूर्ति
24 वीडीसी
परिचालन तापमान
-50~+200°C
संयुक्त सामग्री
316L, स्टेनलेस स्टील, हैस्टेलॉय
अधिकतम कार्य दबाव
207 बार (3000 पीएसआई)
प्रक्रिया कनेक्शन
ANSI 150 से 1500 RF, DN 50 PN16
उत्पादों का वर्णन
उत्पादों का वर्णन
NYDE-CR ट्यूनिंग फोर्क डेंसिटोमीटर कार्य सिद्धांत

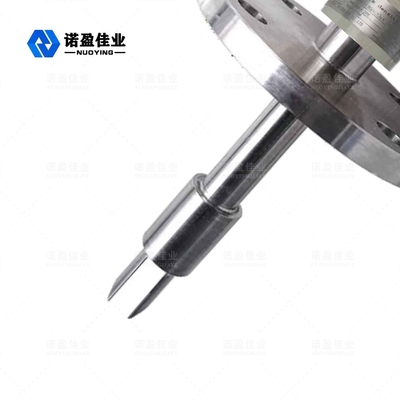

सेंसर घटक कंपन के सिद्धांत पर काम करता है, घटक भाग मापा द्रव में डूबे ट्यूनिंग फोर्क भाग है।ट्यूनिंग कांटा भाग कांटा शरीर के निचले छोर पर तय एक अंतर्निहित पिज़ोइलेक्ट्रिक डिवाइस के माध्यम से कंपन का एहसासकंपन आवृत्ति को कांटे के दूसरे छोर पर एक द्वितीयक पिज़ोइलेक्ट्रिक उपकरण द्वारा पता लगाया जाता है और फिर सिग्नल को शीर्ष पर एक सर्किट द्वारा प्रवर्धित किया जाता है।द्रव का घनत्व और कंपन की आवृत्ति जब मापा द्रव प्रवाह निकटता से संबंधित हैं, और जब मापा तरल का घनत्व बदलता है, तरल प्रवाह के दौरान कंपन की आवृत्ति भी बदलती है। समीकरण D = Ko + KIT + KETz के माध्यम से,मापा द्रव का घनत्व सटीक रूप से गणना की जा सकती है. D = मापी गई सामग्री का घनत्व बिना कैलिब्रेशन के (kg/m3) T = कंपन की आवृत्ति (μs) को, की, के2 = स्थिर घनत्व का पता लगाने की प्रक्रिया में, NYYC-MD प्लग-इन घनत्वमीटर स्वचालित रूप से मापा माध्यम (डी) के घनत्व पर तापमान के प्रभाव की भरपाई कर सकता है,और दबाव घनत्व पर कोई महत्वपूर्ण प्रभाव नहीं है.
एनवाईडीआर आरएफ कैपेसिटर स्विच डिजाइन विशेषता
1. टैंकों, पाइपलाइनों, बहने या स्थिर मीडिया घनत्व माप के लिए उपयुक्त। अशुद्धियों वाले उच्च तापमान, निम्न तापमान, उच्च चिपचिपाहट मीडिया को मापने के लिए उपयुक्त। 2माइक्रोप्रोसेसर आधारित इलेक्ट्रॉनिक रूपांतरण उपकरण, सिग्नल प्रसंस्करण, गणना और नैदानिक कार्यों को एकीकृत करता है। 3द्रव घनत्व और तापमान का निरंतर ऑनलाइन माप, उच्च परिशुद्धता, अधिक सुरक्षित और विश्वसनीय, सीधे उत्पादन प्रक्रिया नियंत्रण के लिए इस्तेमाल किया जा सकता है। 4यह आरएस485 इंटरफेस के माध्यम से पीसी के साथ सीधे संवाद कर सकता है, और उपयोगकर्ता सीधे ऑनलाइन नोड कॉन्फ़िगरेशन, दोष निदान और डेटा लॉगिंग कर सकते हैं। 5घनत्व और तापमान को मापते समय मूल घनत्व, एकाग्रता प्रतिशत, द्रव्यमान प्रतिशत, आयतन प्रतिशत और अन्य मापदंडों की गणना की जा सकती है। 6उत्कृष्ट अति-दबाव सुरक्षा संरचना, उत्कृष्ट तापमान स्थिरता, पूरी तरह से वेल्डेड सील, मजबूत और विश्वसनीय डिजाइन। 7. स्थापित करने और उपयोग करने में आसान, रीडिंग प्रदर्शित करने के लिए तरल सम्मिलित करें. 8सरल रखरखाव, नियमित सफाई नहीं। 9मानक संदर्भ स्रोत के बिना कैलिब्रेशन, कोई प्रयोगशाला कैलिब्रेशन, कोई प्रक्रिया विराम नहीं। 10खतरनाक स्थलों के लिए आंतरिक रूप से सुरक्षित, खाद्य उत्पादन स्थलों के लिए स्वच्छ।
