विभेदक दबाव ट्रांसमीटर - सटीक प्रवाह और स्तर माप

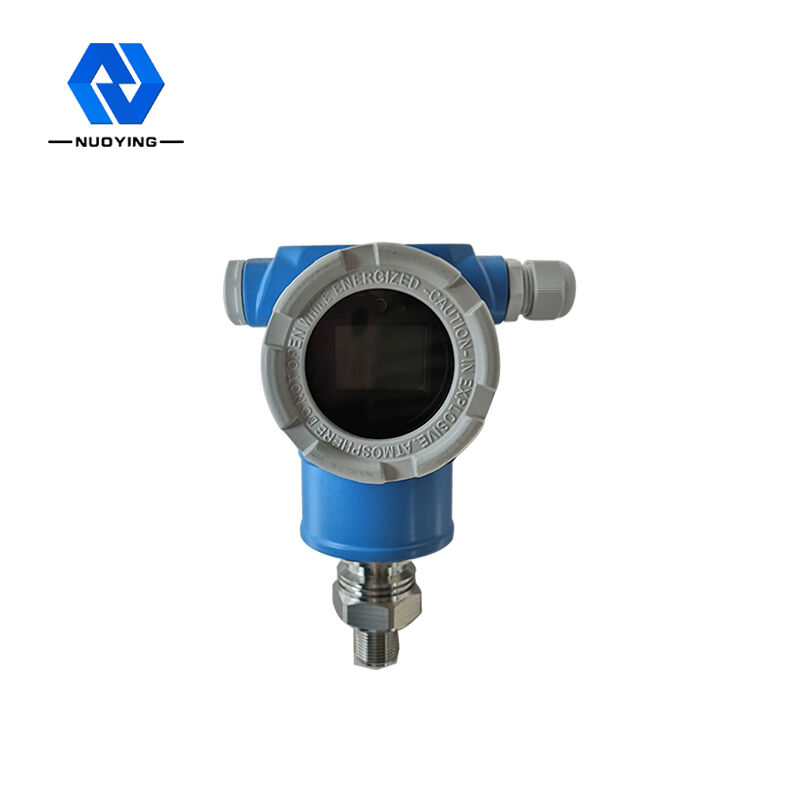

स्थिर आउटपुट और उच्च संवेदनशीलता दबाव ट्रांसमीटर NY3051

दबाव ट्रांसमीटर का कार्य सिद्धांत

NY3051 श्रृंखला विसरित सिलिकॉन दबाव ट्रांसमीटर सभी आयातित चिप्स का उपयोग करते हैं, सावधानीपूर्वक संरचनात्मक डिजाइन, सिग्नल प्रोसेसिंग और असेंबली और राष्ट्रीय मानकों के अनुसार सख्त परीक्षण के बाद उत्पादित दबाव सेंसर की एक नई पीढ़ी। उत्पादों की इस श्रृंखला में स्थिर आउटपुट, उच्च संवेदनशीलता और परिशुद्धता है, और इसमें अच्छी तापमान विशेषताएँ और मजबूत हस्तक्षेप-विरोधी क्षमता भी है

NY3051 श्रृंखला एकल क्रिस्टल सिलिकॉन वेफर की विशिष्ट क्रिस्टल दिशा पर अर्धचालक और माइक्रो-मशीन प्रौद्योगिकी के दबाव प्रतिरोध प्रभाव से बनी है, एक संवेदनशील डायाफ्राम बनाने के लिए व्हीटस्टोन ब्रिज बनाने के लिए फोटोएचिंग तकनीक, प्रसार और अन्य अर्धचालक प्रक्रियाओं का उपयोग किया जाता है, जब बाहरी बल के अधीन होता है, तो थोड़ा सा परिवर्तन होता है, प्रतिरोधकता बदल जाती है, और उत्तेजना वोल्टेज सिग्नल में ब्रिज आर्म प्रतिरोध बदल जाता है (एक जोड़ी बड़ी हो जाती है और दूसरी छोटी हो जाती है) एक मानक आउटपुट सिग्नल के साथ एक दबाव ट्रांसमीटर का उत्पादन करने के लिए कंप्यूटर तापमान मुआवजे, लेजर प्रतिरोध समायोजन, सिग्नल प्रवर्धन और अन्य प्रसंस्करण विधियों और सख्त असेंबली परीक्षण, अंशांकन और अन्य प्रक्रियाओं के माध्यम से आउटपुट।

की डिज़ाइन विशेषतादबाव ट्रांसमीटर

◎ आउटपुट स्थिर है, संवेदनशीलता अधिक है, हस्तक्षेप और शोर और अन्य कारकों का प्रभाव अपेक्षाकृत छोटा है, एम्पलीफायर सर्किट की संबंधित लागत कम हो गई है, और रिज़ॉल्यूशन में काफी सुधार हुआ है।
◎ समर्पित V/I एकीकृत सर्किट में कुछ परिधीय उपकरण, उच्च विश्वसनीयता, सरल और आसान रखरखाव, छोटे आकार, हल्के वजन और बेहद सुविधाजनक स्थापना और डिबगिंग है।
◎एल्यूमीनियम मिश्र धातु डाई-कास्टिंग शेल, तीन-टर्मिनल अलगाव, इलेक्ट्रोस्टैटिक स्प्रे सुरक्षा परत, मजबूत और टिकाऊ।
◎4-20mA DC दो-तार सिग्नल ट्रांसमिशन, मजबूत विरोधी हस्तक्षेप क्षमता और लंबी ट्रांसमिशन दूरी।

◎एलईडी, एलसीडी, पॉइंटर, तीन प्रकार के संकेतक हेड, ऑन-साइट रीडिंग बहुत सुविधाजनक है। उनका उपयोग चिपचिपा, क्रिस्टलीय और संक्षारक मीडिया को मापने के लिए किया जा सकता है।
◎डिफ्यूजन सिलिकॉन प्रेशर ट्रांसमीटर का उपयोग खतरनाक और विस्फोटक क्षेत्रों में किया जाता है। उत्पाद में कम करंट, कम वोल्टेज और कम बिजली की खपत की विशेषताएं हैं। यह आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ उत्पाद है और विस्फोट-प्रूफ प्रमाणपत्र से सुसज्जित है।
◎स्टेनलेस स्टील सामग्री और विशेष सुरक्षात्मक संरचना, और बिजली संरक्षण, एंटी-हस्तक्षेप, एंटी-ओवरवॉल्टेज और एम्पलीफायर सर्किट के ओवर करंट जैसे सुरक्षा उपायों की एक श्रृंखला का उपयोग करके, यह विश्वसनीय सीलिंग, एंटी-जंग और एंटी-कठोर कार्य वातावरण की क्षमता में सुधार करता है, और यह सामान्य औद्योगिक साइटों की माप और नियंत्रण आवश्यकताओं के लिए पूरी तरह से उपयुक्त है।

दबाव ट्रांसमीटर के तकनीकी पैरामीटर

नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
