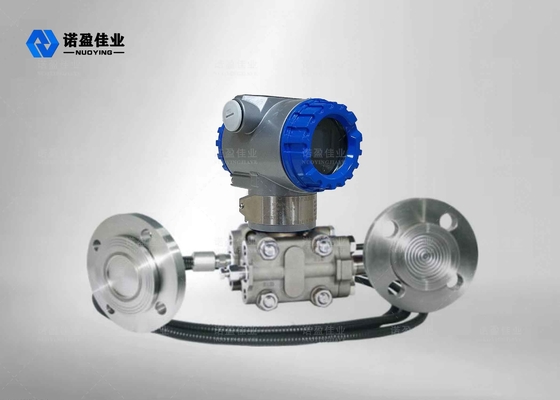

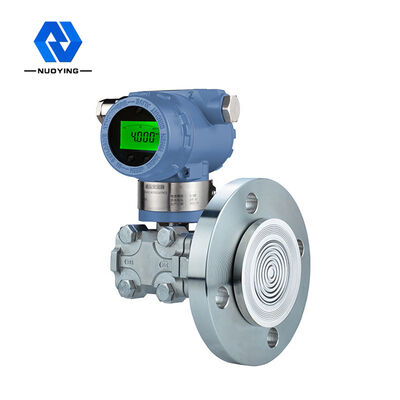

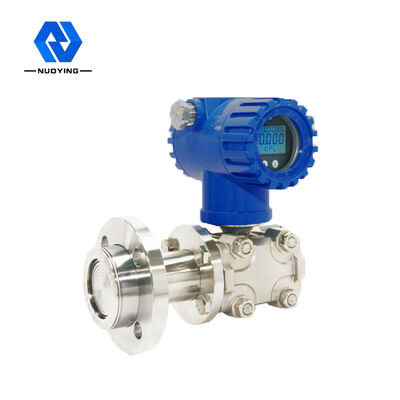

तरल और ठोस के लिए हार्ट आउटपुट के साथ 3051 दबाव ट्रांसमीटर स्थिरता अंतर
NY3051 दबाव ट्रांसमीटर
सिंहावलोकन
उत्पाद पैरामीटर
विशिष्ट अनुप्रयोग
तरल, गैस, भाप
माप श्रेणी
ऊपरी सीमा यूआरएल
सटीकता मापना
0.05%-0.1%एफएस
बिजली की आपूर्ति
24VDC(±30%)
मध्यम तापमान
-25~+125℃
प्रक्रिया कनेक्शन
निकला हुआ किनारा, धागा (वैकल्पिक)
आवास सामग्री
एल्यूमीनियम, स्टेनलेस स्टील (वैकल्पिक)
विस्फोट रोधी ग्रेड
एक्सिया II CT6(वैकल्पिक)
उत्पाद विवरण
NY3051-4 इंटेलिजेंट प्रेशर ट्रांसमीटरकाम के सिद्धांत

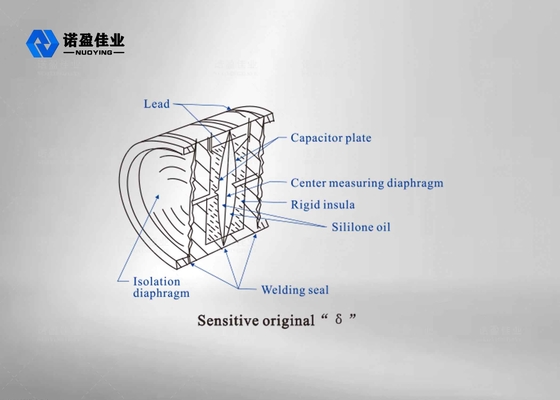

NP3051 श्रृंखला बुद्धिमान अंतर दबाव/दबाव ट्रांसमीटर में एक परिवर्तनीय कैपेसिटेंस सेंसिंग असेंबली होती है जिसे "कहा जाता है"δ"चैंबर नीचे दिए गए चित्र को देखें, प्रक्रिया दबाव अलगाव डायाफ्राम के दोनों किनारों पर "δ" कक्ष के माध्यम से प्रेषित होता है, "δ" कक्ष से केंद्र डायाफ्राम तक तरल पदार्थ भरता है। केंद्र डायाफ्राम एक तनाव लोचदार तत्व है, जो उस पर कार्य करने वाले दोनों पक्षों के बीच दबाव अंतर के लिए एक संबंधित विरूपण विस्थापन उत्पन्न करता है, और यह विस्थापन संधारित्र ध्रुव प्लेट पर गठित अंतर कैपेसिटेंस में परिवर्तित हो जाता है। अंतर कैपेसिटेंस को एक मानक आउटपुट सिग्नल में परिवर्तित किया जाता है इलेक्ट्रॉनिक सर्किट.
NY3051-4 इंटेलिजेंट प्रेशर ट्रांसमीटरडिज़ाइन सुविधा
1. शक्तिशाली 24-बिट सीपीयू उच्च परिशुद्धता और तेज़ प्रतिक्रिया एलसीडी डिस्प्ले का एहसास करता है। 2. निम्न तापमान -30 ℃ तक पहुँच सकता है। 3. कुंजी ऑपरेशन साइट पर रेंज को फिर से लिख सकता है। 4. शक्तिशाली व्यक्तिगत सुरक्षा, ट्रांसमीटर सुरक्षा गार्ड। 5. डंपिंग समय को 0.1~16s के बीच बदलने के लिए सेट किया जा सकता है। 6. KPa, Pa, InH20 बार आदि के बीच दबाव मान इकाई रूपांतरण का एहसास किया जा सकता है। 7. विफलता/सुरक्षा स्विच को टॉगल करके विफलता और सुरक्षा मोड सेट किए जा सकते हैं। 8. सिंगल पॉइंट, मल्टी-पॉइंट और बर्स्ट मोड के साथ। 9. बिजली विफलता सुरक्षा फ़ंक्शन के साथ, यह बिजली विफलता होने पर अपने कार्यशील डेटा को स्वचालित रूप से सहेज सकता है। 10. ठोस घटक, प्लग-इन मुद्रित सर्किट बोर्ड छोटा, हल्का वजन, मजबूत और झटका प्रतिरोधी।
NY3051-4 इंटेलिजेंट प्रेशर ट्रांसमीटरआवेदन क्षेत्र
एनपी3051 श्रृंखला बुद्धिमान अंतर दबाव/दबाव ट्रांसमीटर शुष्क पेट्रोलियम, रासायनिक उद्योग, विद्युत ऊर्जा, प्रकाश उद्योग और चिकित्सा जैसे उद्योगों में भंडारण टैंक माध्यम के तरल स्तर को मापने के लिए उपयुक्त है। यह एक व्यापक रूप से इस्तेमाल किया जाने वाला स्तर गेज है।
