उत्पाद विवरण:
|
विशिष्ट आवेदन पत्र: | तरल, संक्षारक तरल | सिग्नल आउटपुट:: | 4 ~ 20 एमएडीसी / एचएआरटी / आरएस 485 |
---|---|---|---|
परिवेश का तापमान: | -40 85 डिग्री सेल्सियस | प्रक्रिया तापमान: | -10 ~+70 डिग्री सेल्सियस |
प्रक्रिया कनेक्शन: | धागा निकला हुआ किनारा बढ़ते (वैकल्पिक) | बिजली की आपूर्ति: | 24VDC (± 5%) |
भार क्षमता: | <(यू-15) / 0.02ए | डायाफ्राम सामग्री: | 316 एल, सिरेमिक डायाफ्राम (वैकल्पिक) मामले की सामग्री: एल्यूमीनियम, स्टेनलेस स्टील (वैकल्पिक) |

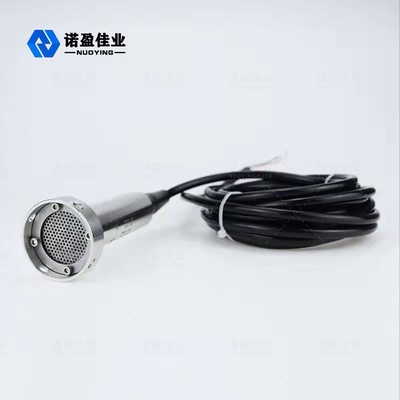

NH93420 इनपुट प्रकार जल स्तर दबाव ट्रांसड्यूसर हार्ट सिरेमिक डायाफ्राम

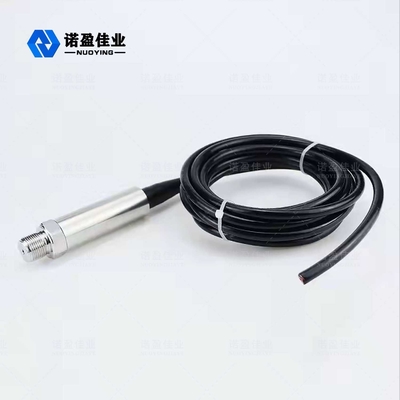

NH93420 लिक्विड लेवल ट्रांसमीटर प्रेशर सेंसर ट्रांसमीटर
NH93420 श्रृंखला तरल स्तर ट्रांसमीटर दबाव ट्रांसमीटर प्रौद्योगिकी का विस्तार और विकास है, पानी, तेल और पेस्ट मात्रा के सटीक माप और संचरण को प्राप्त करने के लिए, विभिन्न ऊंचाइयों पर तरल के विभिन्न विशिष्ट गुरुत्व द्वारा उत्पन्न दबाव के बीच रैखिक संबंध के सिद्धांत के अनुसार, तरल ऊंचाई, वजन।
NH93420 तरल स्तर ट्रांसमीटरतकनीकी मापदंड
विशिष्ट आवेदन पत्र | तरल, संक्षारक तरल | ||||||||||
माप श्रेणी |
|
||||||||||
सिग्नल आउटपुट: | 4~20mADC/हार्ट/RS485 | ||||||||||
परिवेश का तापमान | -40 〜85 डिग्री सेल्सियस | ||||||||||
प्रक्रिया तापमान | -10 ~ + 70 डिग्री सेल्सियस | ||||||||||
प्रक्रिया कनेक्शन | धागा निकला हुआ किनारा बढ़ते (वैकल्पिक) | ||||||||||
बिजली की आपूर्ति | 24VDC (± 5%) | ||||||||||
भर क्षमता | <(यू-15) / 0.02ए | ||||||||||
डायाफ्राम सामग्री | 316 एल, सिरेमिक डायाफ्राम (वैकल्पिक) मामले की सामग्री: एल्यूमीनियम, स्टेनलेस स्टील (वैकल्पिक) | ||||||||||
स्थिरता | ± 0.05% एफएस / वर्ष;± 0.1% एफएस / वर्ष | ||||||||||
मैदानी प्रदर्शन | एलसीडी (वैकल्पिक) | ||||||||||
सुरक्षा का स्तर | IP67 | ||||||||||
ब्लास्ट क्लास | Exia II CT5 Exd IIBT5 (वैकल्पिक) |
※ टिप्पणी:उत्पादोंहो सकता हैअनुसार अनुकूलितकोविशिष्ठ जरूरतेंकाउपयोगकर्ता!
NH93420 तरल स्तर ट्रांसमीटर ऑपरेटिंग सिद्धांत

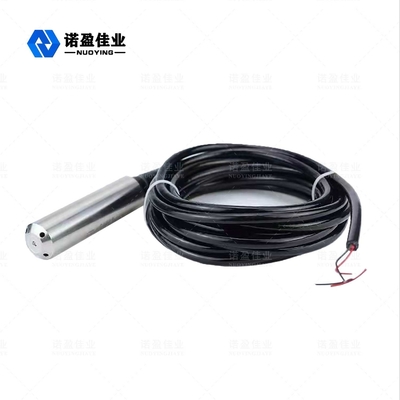

तरल स्तर ट्रांसमीटर में एक केशिका नली, एक संपीड़न संयुक्त और एक जांच में निर्मित एक विशेष गैस गाइड केबल होता है।स्तर गेज की जांच एक स्टेनलेस स्टील कोर से नीचे एक डायाफ्राम और छेद के साथ एक प्लास्टिक खोल के साथ बनाई गई है।तरल स्तर माप वास्तव में जांच सिर पर हाइड्रोस्टेटिक दबाव और वास्तविक वायुमंडलीय दबाव के बीच का अंतर है, और फिर सिरेमिक सेंसर (स्टेनलेस स्टील फिल्म से जुड़ा हुआ) और इलेक्ट्रॉनिक घटक दबाव अंतर को 4〜20mA आउटपुट सिग्नल में परिवर्तित करते हैं। .
जब हाइड्रोस्टेटिक तरल स्तर ट्रांसमीटर को मापा तरल की एक निश्चित गहराई में डाल दिया जाता है, तो सेंसर का दबाव सूत्र इस प्रकार है: PA = p・g・h+Po तरल स्तर सूत्र प्राप्त करने के लिए: h = PA- Po/ p *जी।
उसी समय, गैस चालन स्टेनलेस स्टील के माध्यम से तरल के दबाव को सेंसर के सकारात्मक दबाव कक्ष में पेश किया जाता है, और फिर तरल सतह पर वायुमंडलीय दबाव सेंसर के नकारात्मक दबाव कक्ष से जुड़ा होता है, ताकि प्रतिकार किया जा सके पीओ, सेंसर की पीठ पर और सेंसर पीए-पीओ = पी・जी・एच के मापा दबाव बनाते हैं।
यदि तरल का घनत्व एक समान है, तो स्थिर दबाव अंतर तरल स्तर की ऊंचाई के समानुपाती होता है।

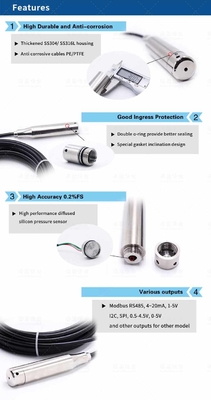

NH93420 तरल स्तर ट्रांसमीटर डिज़ाइन विशेषताएँ
।
