उत्पाद विवरण:
|
ठेठ आवेदन: | तरल, गैस, वाष्प | उत्पाद मॉडल: | एनपी3051एक्स |
---|---|---|---|
तरल भरना: | सिलिकॉन तेल, अक्रिय तेल (वैकल्पिक) | माप सीमा: | 0.006,004,0.25,1.0,2.5,10,25,40Mpa |
माप की सटीकता: | 0.025,0.075,0.1,0.2 | प्रक्रिया तापमान: | -25 ~ + 85 डिग्री सेल्सियस (> +125 ℃ अनुकूलित किया जा सकता है) |
प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा | भिगोना समय: | 0.1 ~ 16s समायोज्य |
हाई लाइट: | 3051 डिफरेंशियल प्रेशर ट्रांसमीटर,वाष्प डिफरेंशियल प्रेशर ट्रांसमीटर,थ्रेड लिक्विड प्रेशर सेंसर ट्रांसमीटर |
उच्च स्थिरता3051डीइफरेंशियलपीआश्वासनटीफिरौती देने वाला के लियेगैस तरल वाष्प दबावमापअनुप्रयोग

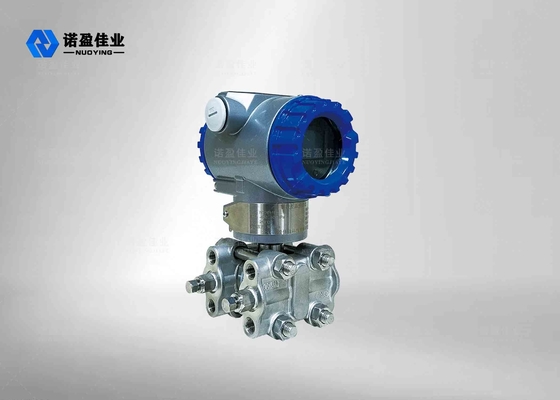

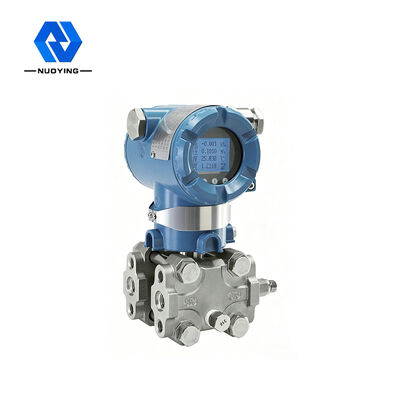

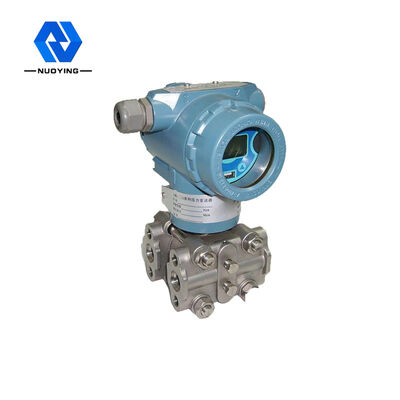

स्वतः निदान 3051 विभेदक दबाव ट्रांसमीटर उच्च दबाव स्थिर कार्य सिद्धांत:
NY3051 श्रृंखला बुद्धिमान अंतर दबाव / दबाव ट्रांसमीटर HART प्रोटोकॉल के अनुसार एक बुद्धिमान क्षेत्र प्रकार का उपकरण है।मूल आयातित डायाफ्राम डिजाइन के साथ, माइक्रोप्रोसेसर और एचएआरटी संचार सर्किट का उपयोग किसी भी ऊपरी कंप्यूटर सॉफ्टवेयर के साथ दो-तरफा संचार के लिए किया जा सकता है जो एचएआरटी संचार प्रोटोकॉल या 475 के साथ-साथ अन्य मैनुअल ऑपरेटरों का समर्थन करता है जो एचएआरटी संचार प्रोटोकॉल के अनुरूप हैं।यह 5-बिट इंटेलिजेंट डिजिटल एलसीडी डिस्प्ले से भी लैस है, जो साइट पर डिफरेंशियल प्रेशर/प्रेशर वैल्यू, इनपुट वैल्यू और आउटपुट वैल्यू दिखा सकता है।डिबगिंग बहुत सुविधाजनक है, ट्रांसमीटर के डिजिटल और बुद्धिमान कार्यों को महसूस करने के लिए।यह पारंपरिक 4 ~ 20mA एनालॉग आउटपुट सिग्नल के साथ संगत है, इसलिए इसे नियंत्रण प्रणाली को बदले बिना एनालॉग मीटर के साथ इंटरचेंज किया जा सकता है।
NY3051 श्रृंखला बुद्धिमान अंतर दबाव / दबाव ट्रांसमीटर में एक चर समाई संवेदन घटक होता है जिसे "δ" चैंबर कहा जाता है, प्रक्रिया दबाव कक्ष के केंद्रीय डायाफ्राम "δ" को प्रेषित किया जाता है।केंद्रीय डायाफ्राम एक तनावपूर्ण लोचदार तत्व है, जो उस पर अभिनय करने वाले दोनों पक्षों के बीच दबाव अंतर के लिए संबंधित विरूपण विस्थापन उत्पन्न करता है, और यह विस्थापन संधारित्र प्लेट पर बने अंतर समाई में बदल जाता है।अंतर समाई को इलेक्ट्रॉनिक सर्किट द्वारा मानक आउटपुट सिग्नल में परिवर्तित किया जाता है।
3051 विभेदक दबाव ट्रांसमीटरडिजाइन सुविधा
◎ उच्च परिशुद्धता और अच्छी स्थिरता;
◎ निरंतर आत्म निदान, रैखिक मुआवजे और डिजिटल ठीक समायोजन कार्यों के साथ;
शून्य स्थिति और सीमा के स्थानीय समायोजन को महसूस किया जा सकता है, और दूरस्थ समायोजन को दूरस्थ मैनुअल ऑपरेटर और कंप्यूटर के माध्यम से भी महसूस किया जा सकता है;।विभिन्न अनुप्रयोगों के अनुसार रैखिक या वर्गमूल आउटपुट का चयन किया जा सकता है;भिगोना समय 0.1 ~ 16s के बीच बदलने के लिए सेट किया जा सकता है;
दबाव मान की इकाई को KPa, Pa, Inlz0, bar, आदि के बीच परिवर्तित किया जा सकता है;विफलता/सुरक्षा स्विच को चालू करके विफलता और सुरक्षा मोड सेट किए जा सकते हैं;एकल बिंदु, बहु-बिंदु और आंतरायिक मोड के साथ:
◎ बिजली की विफलता संरक्षण समारोह के साथ, बिजली की विफलता होने पर काम कर रहे डेटा को स्वचालित रूप से सहेजा जा सकता है;
◎ ठोस घटक, प्लग-इन मुद्रित सर्किट बोर्ड छोटा, हल्का, मजबूत और सदमे प्रतिरोधी है;
यूनिडायरेक्शनल अधिभार संरक्षण में अच्छा:
3051 विभेदक दबाव ट्रांसमीटरतकनीकी मापदंड
ठेठ आवेदन | तरल, गैस, वाष्प |
उत्पाद मॉडल | एनपी3051एक्स |
तरल भरना | सिलिकॉन तेल, निष्क्रिय तेल (वैकल्पिक) |
डायाफ्राम सामग्री | 316L, एचएसी मिश्र धातु (अनुकूलित) |
माप सीमा | 0.006,004,0.25,1.0,2.5,10,25,40Mpa |
सटीकता मापना | 0.025,0.075,0.1,0.2 |
परिवेश का तापमान | -40 ~ +85°C |
प्रक्रिया तापमान | -25 ~ + 85 डिग्री सेल्सियस (> +125 ℃ अनुकूलित किया जा सकता है) |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा |
भिगोना समय | 0.1 ~ 16s समायोज्य |
बिजली की आपूर्ति | 24वीडीसी |
सिग्नल आउटपुट | 4-20 एमए / एचएआरटी / आरएस 485 / मोडबस (एलसीडी वैकल्पिक) |
संरक्षण ग्रेड | आईपी65 |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga (प्रमाणपत्र में विवरण) |
3051 विभेदक दबाव ट्रांसमीटर उत्पाद अनुप्रयोग
★पेट्रोलियम/पेट्रोकेमिकल/रासायनिक उद्योग: इसका सटीक प्रवाह माप और नियंत्रण प्रदान करने के लिए थ्रॉटलिंग डिवाइस से मिलान किया जाता है।यह पाइप और भंडारण टैंक के दबाव और तरल स्तर को माप सकता है।
★इलेक्ट्रिक पावर / सिटी गैस / अन्य कंपनी उपक्रम: उच्च स्थिरता और उच्च परिशुद्धता माप की आवश्यकता वाले स्थान।
★लुगदी और कागज बनाना: इसका उपयोग उन जगहों पर किया जाता है जहां रासायनिक प्रतिरोध और संक्षारण प्रतिरोध की आवश्यकता होती है।
★स्टील / अलौह धातु / सिरेमिक: उन जगहों पर उपयोग किया जाता है जहां भट्ठी के दबाव को मापने के लिए उच्च स्थिरता और उच्च परिशुद्धता की आवश्यकता होती है।
★मशीनरी/जहाज निर्माण: इसका उपयोग उन जगहों पर किया जाता है जहां सख्त नियंत्रण (तापमान, आर्द्रता, आदि) और उच्च परिशुद्धता स्थितियों के तहत स्थिर माप की आवश्यकता होती है।
