उत्पाद विवरण:
|
आवेदन पत्र: | तरल/गैस/भाप | उत्पाद संख्या।: | एनवाई3051 |
---|---|---|---|
माप सीमा: | 0.006MPa,0.04MPa,0.25MPa,1.0MPa,2.5MPa | तरल भरना: | सिलिकॉन तेल, अक्रिय तेल (वैकल्पिक) |
डायाफ्राम सामग्री: | 316L, हा सी मिश्र धातु (अनुकूलित किया जा सकता है) | प्रेसिजन ग्रेड: | कक्षा 0.025, कक्षा 0.075, कक्षा 0.1, कक्षा 0.2 |
बिजली की आपूर्ति: | 24वीडीसी | ||
हाई लाइट: | वाष्प दबाव सेंसर ट्रांसमीटर,कक्षा 0.1 दबाव सेंसर ट्रांसमीटर,316L तरल दबाव ट्रांसड्यूसर |

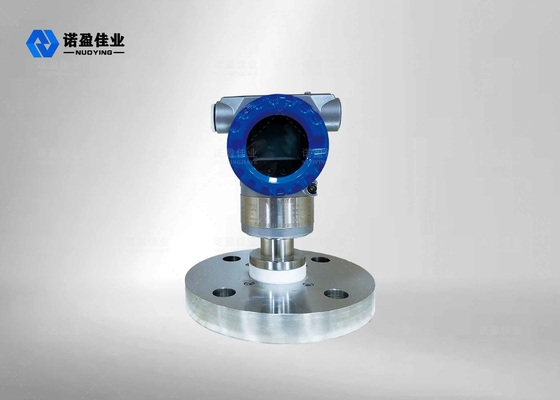

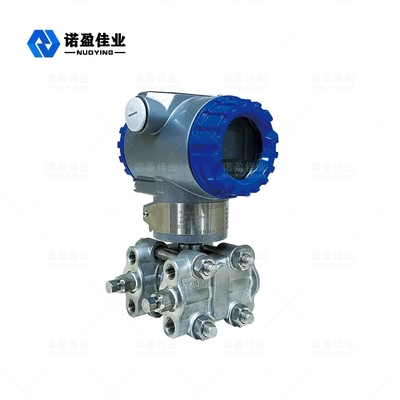

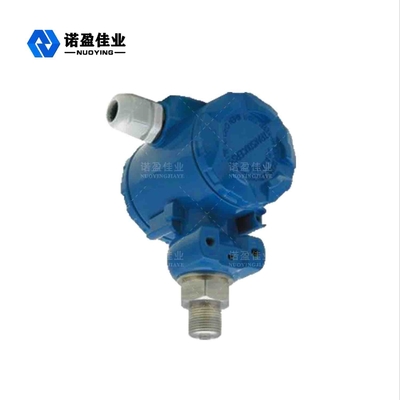

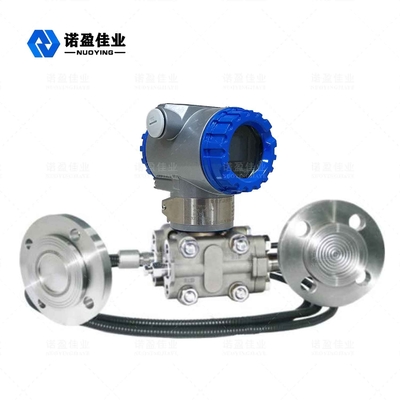

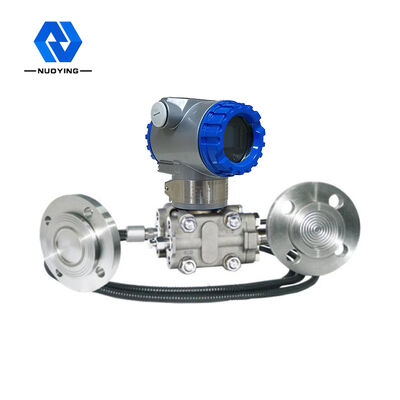

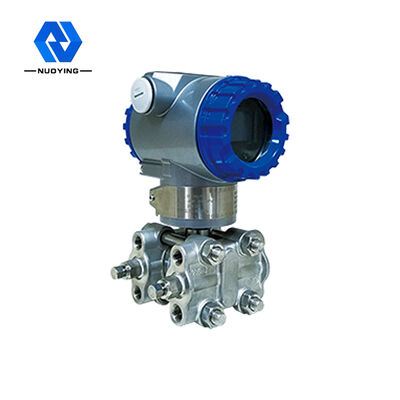

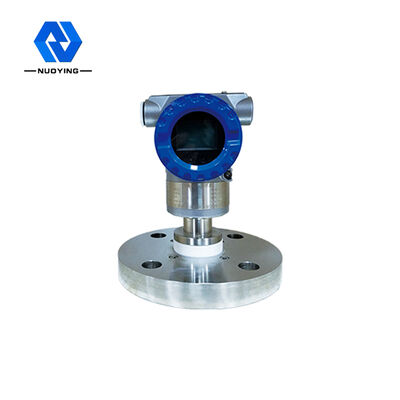

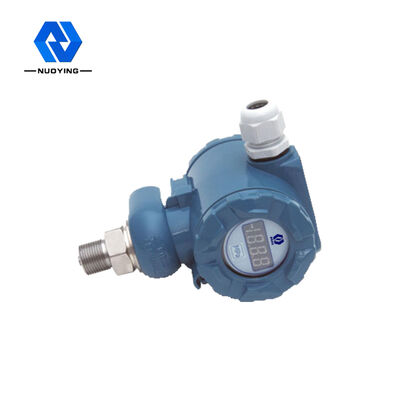

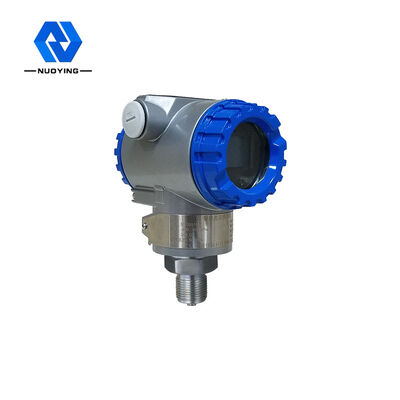

एनवाई3051दबाव ट्रांसमीटर
NY3051 श्रृंखला बुद्धिमान अंतर दबाव / दबाव ट्रांसमीटर HART प्रोटोकॉल के अनुरूप बुद्धिमान क्षेत्र के उपकरण हैं।एचएआरटी संचार सर्किट के साथ माइक्रोप्रोसेसर का उपयोग करके डिजाइन पर आयातित डायाफ्राम को अपनाने, पीसी सॉफ्टवेयर के एचएआरटी संचार प्रोटोकॉल के किसी भी समर्थन के साथ हो सकता है या पांच बुद्धिमान डिजिटल एलसीडी डिस्प्ले के साथ 475 हाथों के दो-तरफा संचार ऑपरेटर के एचएआरटी संचार प्रोटोकॉल के साथ, दृश्य हो सकता है अंतर / दबाव मूल्य, आउटपुट वर्तमान मूल्य और आउटपुट प्रतिशत मूल्य दिखाता है, डिबगिंग बहुत सुविधाजनक है, ट्रांसमीटर के डिजिटल और बुद्धिमान कार्यों का एहसास करता है, और पारंपरिक 4 ~ 20 एमए एनालॉग आउटपुट सिग्नल के साथ संगत है, ताकि नियंत्रण में बदलाव न हो सिस्टम महसूस कर सकता है और एनालॉग टेबल एक्सचेंज।
काम करने का सिद्धांत
NY3051 श्रृंखला के बुद्धिमान अंतर दबाव / दबाव ट्रांसमीटरों में चर समाई के साथ एक संवेदन घटक होता है, जिसे "5" कक्ष कहा जाता है (नीचे चित्र देखें)।प्रक्रिया दबाव "5" कक्ष के केंद्र डायाफ्राम को "5" कक्ष के दोनों किनारों पर अलगाव डायाफ्राम और भरने वाले तरल पदार्थ के माध्यम से प्रेषित किया जाता है।केंद्रीय डायाफ्राम एक लोचदार तत्व है, जो उस पर अभिनय करने वाले दोनों पक्षों के बीच दबाव अंतर के अनुरूप एक विरूपण विस्थापन पैदा करता है, और यह विस्थापन समाई प्लेट पर बने एक अंतर समाई में बदल जाता है।एक खराब संधारित्र का इलेक्ट्रॉनिक सर्किट द्वारा एक मानक आउटपुट सिग्नल में रूपांतरण।
डिजाइन सुविधा
मैंउच्च परिशुद्धता, अच्छी स्थिरता;
निरंतर स्व-निदान, रैखिक मुआवजे और डिजिटल फाइन-ट्यूनिंग कार्यों के साथ;
शून्य, सीमा के स्थानीय समायोजन को महसूस कर सकते हैं, दूरस्थ मैनुअल ऑपरेटर, कंप्यूटर रिमोट समायोजन द्वारा भी प्राप्त किया जा सकता है;
विभिन्न अनुप्रयोगों के अनुसार रैखिक या रूट आउटपुट का चयन किया जा सकता है;
भिगोना समय 0.1 ~ 16s के बीच सेट किया जा सकता है;
◎यह केपीए, पा, इनएच: 0, बार, आदि में दबाव मूल्य इकाइयों के रूपांतरण का एहसास कर सकता है;
विफलता/सुरक्षा स्विच को चालू करके विफलता और सुरक्षा मोड सेट किए जा सकते हैं;
एकल बिंदु, बहु-बिंदु और सरणी मोड के साथ;
पावर ऑफ प्रोटेक्शन फंक्शन के साथ, पावर ऑफ अपने वर्किंग डेटा को अपने आप सेव कर सकता है;
ठोस तत्व, प्लग प्रकार मुद्रित सर्किट बोर्ड छोटा, हल्का वजन, मजबूत भूकंप प्रतिरोध;
अच्छा यूनिडायरेक्शनल अधिभार संरक्षण;
तकनीकी मापदंड
विशिष्ट आवेदन पत्र | तरल पदार्थ, गैस, वाष्प | ||||||||
उत्पाद मॉडल | एनवाई3051 | ||||||||
माप सीमा | ऊपरी सीमा URL | ||||||||
कोड | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
यूआरएल (एमपीए) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
तरल भरना | सिलिकॉन तेल, अक्रिय तेल (वैकल्पिक) | ||||||||
डायाफ्राम सामग्री | 316L, हा सी मिश्र धातु (अनुकूलित किया जा सकता है) | ||||||||
प्रेसिजन ग्रेड | कक्षा 0.025, कक्षा 0.075, कक्षा 0.1, कक्षा 0.2 | ||||||||
बिजली की आपूर्ति | 24वीडीसी | ||||||||
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... | ||||||||
वर्किंग टेम्परेचर | -40 ~ + 85 ℃ | ||||||||
प्रक्रिया तापमान | -25 ~ 125 ℃ (> + 125 ℃ (अनुकूलित किया जा सकता है) | ||||||||
प्रक्रिया कनेक्शन | धागा और निकला हुआ किनारा (वैकल्पिक) | ||||||||
भिगोना समय | 0.1-16s समायोज्य | ||||||||
फील्ड प्रदर्शन | एलसीडी (वैकल्पिक) | ||||||||
संरक्षण ग्रेड | आईपी67 | ||||||||
धमाका प्रूफ ग्रेड | ExiaITCT6Ga, ExdIICT6Gb (विवरण के लिए प्रमाणपत्र देखें) |
*टिप्पणी: उत्पादों को आपकी विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है!
